Roto Frank DST Hungary Kft.

Designo R45 billenő tetőtéri ablak

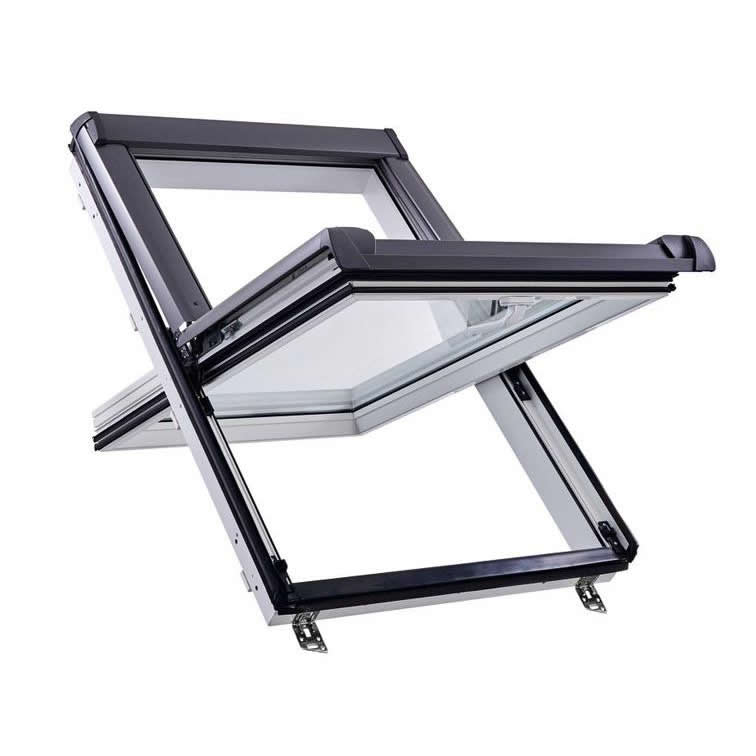

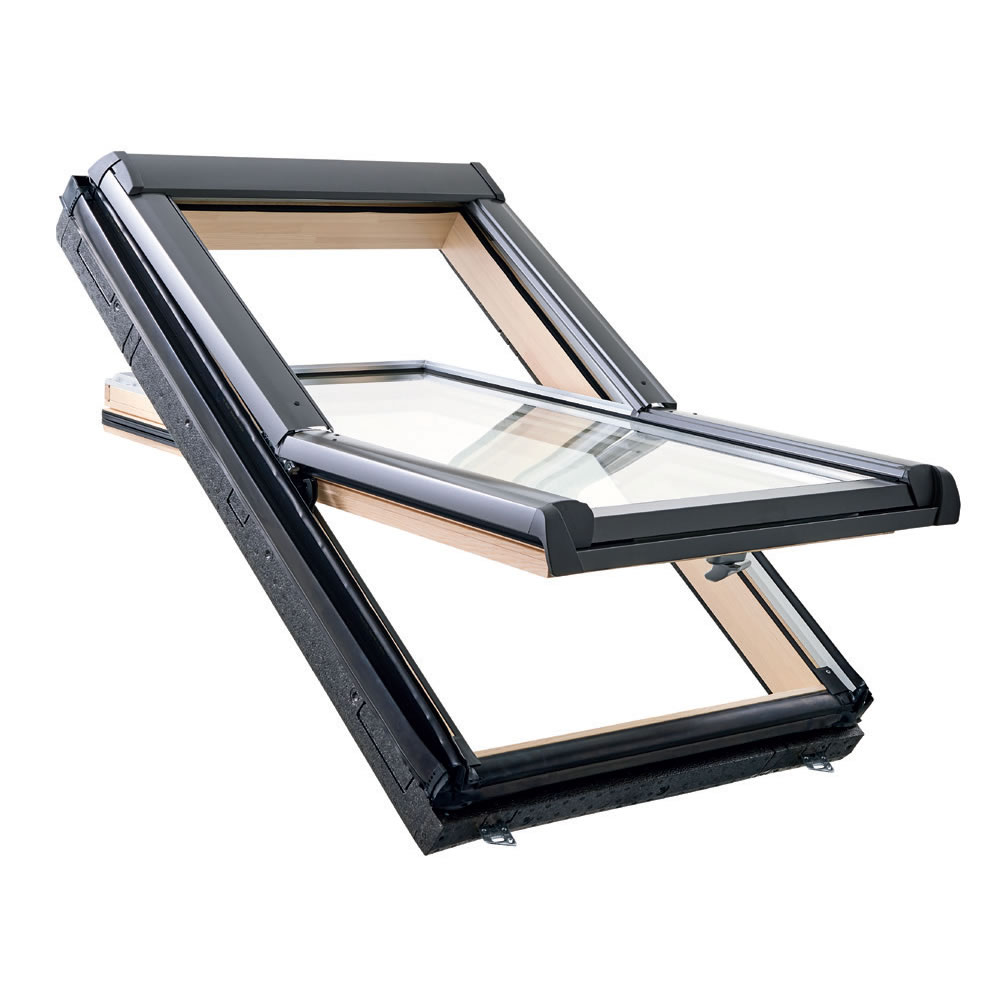

A Designo R45 középen billenő ablakszárnnyal és alsó kilinccsel, edzett 2-rétegű üveggel, gyárilag előszerelt Hőszigetelő Csomaggal és belső párazáró fóliával rendelkezik. Ennek köszönhetően 1,3-as Uw érték érhető el és jelentősen csökkenthető a páralecsapódás veszélye is. A műanyag kivitel minimális karbantartást igényel, magas páratartalmú helyiségek esetén is kiváló választás. A fa kivitel rétegragasztott, válogatott északi fenyőből készül, alapimpregnálva és kétrétegű lakkal véglegesen felületkezelve. Mindkét változat dupla gumitömítéssel ellátott. Az utólag is állítható ablakszárnynak köszönhetően a tetőszerkezet elmozdulásakor nem szükséges az ablak megbontása a tok és szárny távolságának korrekciójához.

  • kényelem: könnyű kezelhetőség az alsó kilincsnek köszönhetően
  • energiahatékonyság: gyárilag előszerelt Hőszigetelő Csomaggal és belső párazáró fóliával
  • biztonság: 15 év szavatosság a vasalat, a profil és a külső üveg törésére jégkár esetén

Letöltések

Designo R45 billenő tetőtéri ablak - műszaki adatlap

műszaki adatlap

pdf 1.7 MB
Designo R45 billenő tetőtéri ablak

Designo R45 fa billenő tetőtéri ablak - ArchiCAD - BIM fájl

BIM fájl

zip 129.6 kB
Designo R45 fa billenő tetőtéri ablak - ArchiCAD

Designo R45 műanyag billenő tetőtéri ablak - ArchiCAD - BIM fájl

BIM fájl

zip 131.4 kB
Designo R45 műanyag billenő tetőtéri ablak - ArchiCAD


Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

Designo R45 K Designo R45 H

anyag

anyag

műanyag

anyag

fa

elhelyezés / beépítés / felhasználás helye

elhelyezés / beépítés / felhasználás helye

lakótérben
magas páratartalmú helyiségekben

elhelyezés / beépítés / felhasználás helye

lakótérben

felületkezelés

felületkezelés

-

felületkezelés

1 alapimpregnálás, 2 fedőréteg

garancia [év]

garancia [év]

15 (vasalat, profil és a külső üveg törésére jégkár esetén)

garancia [év]

15 (vasalat, profil és a külső üveg törésére jégkár esetén)

hőátbocsátási tényező: teljes ablak (Uw) [W/m²·K]

hőátbocsátási tényező: teljes ablak (Uw) [W/m²·K]

1,3 (Standard üvegezés)

hőátbocsátási tényező: teljes ablak (Uw) [W/m²·K]

1,3 (Standard üvegezés)

hőátbocsátási tényező: üvegezés (Ug) [W/m²·K]

hőátbocsátási tényező: üvegezés (Ug) [W/m²·K]

1

hőátbocsátási tényező: üvegezés (Ug) [W/m²·K]

1

kilincs

kilincs

alsó

kilincs

alsó

külső borítás anyaga

külső borítás anyaga

alumínium lemez

külső borítás anyaga

alumínium lemez

légzárási fokozat

légzárási fokozat

4. osztály

légzárási fokozat

4. osztály

működtetés

működtetés

manuális

működtetés

manuális

nyitási mód

nyitási mód

középen billenő

nyitási mód

középen billenő

össz napenergia átbocsátás (g)

össz napenergia átbocsátás (g)

52

össz napenergia átbocsátás (g)

52

súlyozott laboratóriumi léghanggátlás (Rw) [dB]

súlyozott laboratóriumi léghanggátlás (Rw) [dB]

32 (-1 ; -3)

súlyozott laboratóriumi léghanggátlás (Rw) [dB]

32 (-1 ; -4)

színválaszték

színválaszték

fehér
R703 antracit-metál (külső borítás)
aranytölgy; fenyő (dekorfólia)
fehér (kilincs)

színválaszték

natúr; fehér
R703 antracit-metál (külső borítás)
középszürke (kilincs)

tető dőlésszöge [°]

tető dőlésszöge [°]

15-90

tető dőlésszöge [°]

15-90

tok anyaga

tok anyaga

többlégkamrás műanyag profil

tok anyaga

rétegragasztott északi fenyő

tömítés [db]

tömítés [db]

2

tömítés [db]

2

üvegezés tulajdonsága

üvegezés tulajdonsága

kívül edzett biztonsági üveg

üvegezés tulajdonsága

kívül edzett biztonsági üveg

üveg rétegek száma

üveg rétegek száma

2

üveg rétegek száma

2

zárási pontok száma [db]

zárási pontok száma [db]

3

zárási pontok száma [db]

3
