Designo R8 felnyíló tetőtéri ablak

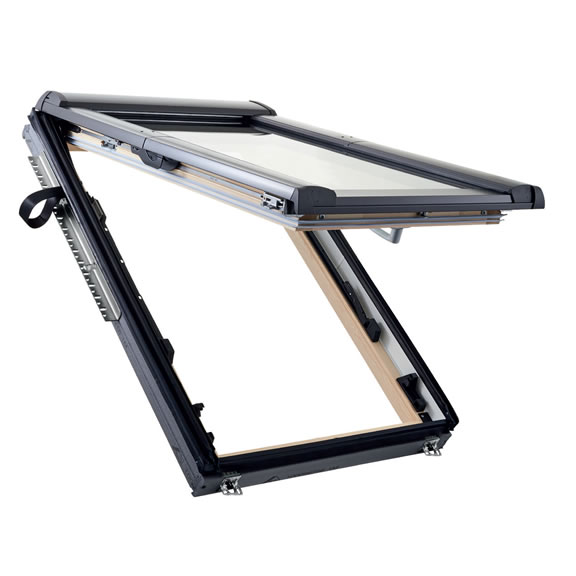

A Designo R8 kétfajta nyitásmóddal rendelkezik. A felnyíló nyitásmódnál a szárny az ablak felső síkjában nyílik, így tökéletesen zavartalan kilátást biztosít. Az alsó kilincsnek köszönhetően az összes funkció egyszerűen elérhető: nyitás, résszellőztetés vagy tisztító állás egyetlen mozdulattal. Az ablak alapesetben 2-rétegű üveggel rendelhető 1,2-es Uw értékkel, de kérésre a passzívház követelményeknek megfelelő 3-rétegű üvegezéssel, 0,8-as Uw értékkel is rendelkezésre áll. Az utólag is állítható ablakszárnynak köszönhetően a tetőszerkezet elmozdulásakor nem szükséges az ablak megbontása a tok és szárny távolságának korrekciójához.

  • maximális kényelem: tökéletes kilátás - billenési pont a felső síkban
  • kiemelkedő energiahatékonyság: gyárilag előszerelt Hőszigetelő Csomaggal és belső párazáró fóliával rendelkezik. Passzívház követelményeknek megfelelő üvegezéssel is rendelhető.
  • biztonság: 15 év szavatosság a vasalat, a profil és a külső üveg törésére jégkár esetén

Letöltések

Designo R8 felnyíló tetőtéri ablak - műszaki adatlap

műszaki adatlap

pdf 1.5 MB
Designo R8 felnyíló tetőtéri ablak

Designo R8 felnyíló tetőtéri ablak - ArchiCAD - BIM fájl

BIM fájl

zip 233.3 kB
Designo R8 felnyíló tetőtéri ablak - ArchiCAD

Designo R8 felnyíló tetőtéri ablak - Revit - BIM fájl

BIM fájl

zip 10.3 MB
Designo R8 felnyíló tetőtéri ablak - Revit

R8x H Designo felnyíló fa tetőkibúvó teleszkóppal 1. - teljesítménynyilatkozat

teljesítménynyilatkozat

pdf 111.5 kB
R8x H Designo felnyíló fa tetőkibúvó teleszkóppal 1.

R8x H Designo felnyíló fa tetőkibúvó teleszkóppal 2. - teljesítménynyilatkozat

teljesítménynyilatkozat

pdf 110.2 kB
R8x H Designo felnyíló fa tetőkibúvó teleszkóppal 2.

R8x K Designo felnyíló műanyag tetőkibúvó teleszkóppal 1. - teljesítménynyilatkozat

teljesítménynyilatkozat

pdf 112.4 kB
R8x K Designo felnyíló műanyag tetőkibúvó teleszkóppal 1.

R8x K Designo felnyíló műanyag tetőkibúvó teleszkóppal 2. - teljesítménynyilatkozat

teljesítménynyilatkozat

pdf 112.7 kB
R8x K Designo felnyíló műanyag tetőkibúvó teleszkóppal 2.

R8x K Designo felnyíló műanyag tetőkibúvó teleszkóppal 3. - teljesítménynyilatkozat

teljesítménynyilatkozat

pdf 110.6 kB
R8x K Designo felnyíló műanyag tetőkibúvó teleszkóppal 3.

R8x K Designo felnyíló műanyag tetőkibúvó teleszkóppal 4. - teljesítménynyilatkozat

teljesítménynyilatkozat

pdf 110.6 kB
R8x K Designo felnyíló műanyag tetőkibúvó teleszkóppal 4.

R8x K Designo felnyíló műanyag tetőkibúvó teleszkóppal 5. - teljesítménynyilatkozat

teljesítménynyilatkozat

pdf 111.7 kB
R8x K Designo felnyíló műanyag tetőkibúvó teleszkóppal 5.


Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

Designo R8 K Designo R8 H

anyag

anyag

műanyag

anyag

fa

elhelyezés / beépítés / felhasználás helye

elhelyezés / beépítés / felhasználás helye

lakótérben
magas páratartalmú helyiségekben

elhelyezés / beépítés / felhasználás helye

lakótérben

felületkezelés

felületkezelés

felületkezelés

1 alapimpregnálás, 2 fedőréteg

garancia [év]

garancia [év]

15 (vasalat, profil és a külső üveg törésére jégkár esetén)

garancia [év]

15 (vasalat, profil és a külső üveg törésére jégkár esetén)

hőátbocsátási tényező: teljes ablak (Uw) [W/m²·K]

hőátbocsátási tényező: teljes ablak (Uw) [W/m²·K]

1,1 (2-rétegű Comfort üvegezés)
0,99 (3-rétegű Comfort üvegezés)
0,86 (3-rétegű Premium üvegezés)

hőátbocsátási tényező: teljes ablak (Uw) [W/m²·K]

1,1 (2-rétegű Comfort üvegezés)
0,99 (3-rétegű Comfort üvegezés)
0,88 (3-rétegű Premium üvegezés)

hőátbocsátási tényező: üvegezés (Ug) [W/m²·K]

hőátbocsátási tényező: üvegezés (Ug) [W/m²·K]

1 (2-rétegű Comfort üvegezés)
0,8 (3-rétegű Comfort üvegezés)
0,6 (3-rétegű Premium üvegezés)

hőátbocsátási tényező: üvegezés (Ug) [W/m²·K]

1 (2-rétegű Comfort üvegezés)
0,8 (3-rétegű Comfort üvegezés)
0,6 (3-rétegű Premium üvegezés)

kilincs

kilincs

alsó

kilincs

alsó

külső borítás anyaga

külső borítás anyaga

alumínium lemez

külső borítás anyaga

alumínium lemez

légzárási fokozat

légzárási fokozat

4. osztály

légzárási fokozat

3. osztály

működtetés

működtetés

manuális

működtetés

manuális

nyitási mód

nyitási mód

felnyíló

nyitási mód

felnyíló

nyitási szög [°]

nyitási szög [°]

45

nyitási szög [°]

45

össz napenergia átbocsátás (g)

össz napenergia átbocsátás (g)

52 (2-rétegű Comfort üvegezés)
41 (3-rétegű Comfort üvegezés)
38 (3-rétegű Premium üvegezés)

össz napenergia átbocsátás (g)

52 (2-rétegű Comfort üvegezés)
41 (3-rétegű Comfort üvegezés)
38 (3-rétegű Premium üvegezés)

súlyozott laboratóriumi léghanggátlás (Rw) [dB]

súlyozott laboratóriumi léghanggátlás (Rw) [dB]

34 (-2 ; -5) (2-rétegű Comfort üvegezés)
37 (-2 ; -5) (3-rétegű Comfort és Premium üvegezés)

súlyozott laboratóriumi léghanggátlás (Rw) [dB]

34 (-2 ; -5) (2-rétegű Comfort üvegezés)
37 (-2 ; -6) (3-rétegű Comfort és Premium üvegezés)

színválaszték

színválaszték

fehér
R703 antracit-metál (külső borítás)
aranytölgy; fenyő; dió (dekorfólia)
rozsdamentes acél (kilincs)

színválaszték

natúr; fehér
R703 antracit-metál (külső borítás)
rozsdamentes acél (kilincs)

tető hajlásszöge [°]

tető hajlásszöge [°]

20-65

tető hajlásszöge [°]

20-65

tok anyaga

tok anyaga

többlégkamrás műanyag profil

tok anyaga

rétegragasztott északi fenyő

tömítés [db]

tömítés [db]

2

tömítés [db]

2

üvegezés tulajdonsága

üvegezés tulajdonsága

kívül edzett üveg, belül ragasztott biztonsági üveg

üvegezés tulajdonsága

kívül edzett üveg, belül ragasztott biztonsági üveg

üveg rétegek száma

üveg rétegek száma

2; 3

üveg rétegek száma

2; 3

zárási pontok száma [db]

zárási pontok száma [db]

4

zárási pontok száma [db]

4

Designo R8 felnyíló tetőtéri ablak alsó kilinccsel és 2- vagy 3-rétegű üveggel

Kifinomult dizájn és kimagasló energiahatékonyság

Designo R8 felnyíló tetőtéri ablak
Designo R8 felnyíló tetőtéri ablak

A Designo R8 felnyíló tetőablak nem csak a vásárlók magas szintű igényeinek tesz eleget, hanem a TÜV Rheinland Intézet által támasztott kimagasló elvárásoknak is. TÜV kitüntetésében részesült és győztesként végzett kategóriájában. A Roto tetőablaka szép eredménnyel végzett számos pontban, de mindenekelőtt az egyszerű és szakszerű beépíthetőségét, az energiahatékonyságát és a biztonsági megoldásait emelte ki a zsűri.

A Designo R8-as ablakokat már eddig is gyárilag előszerelték, így nem kellett a szerelővasak, a Hőszigetelő Csomag és párazáró fólia felhelyezésével bajlódni. Ezen felül egy olyan innovatív megoldással látták el, aminek köszönhetően az ablak daruzása könnyedén megoldható az ablakra szerelt két, nagy teherbírású fül segítségével.

Designo R8 K (műanyag) felnyíló tetőtéri ablak
Designo R8 K (műanyag) felnyíló tetőtéri ablak
Designo R8 K (műanyag) felnyíló tetőtéri ablak
Designo R8 H (fa) felnyíló tetőtéri ablak
Designo R8 H (fa) felnyíló tetőtéri ablak
Designo R8 H (fa) felnyíló tetőtéri ablak

Mindezek mellett az ablak meggyőző az energiahatékonyság terén is. A prémium üvegezésnek köszönhetően már 2-rétegű változata is garantálja az 1,1-es Uw értéket és 3-rétegű üvegezéssel (9P) a passzívház kritériumoknak is eleget tesz. Mindezek mellett nem szabad megfeledkezni a Hőszigetelő Csomag előnyeiről sem, amivel az ablak teljes szerkezetét körbeszigetelik és a párazáró fólia segítségével a hőhidakat is elkerülhetjük.

A biztonság szintén nem elhanyagolható kritérium, emiatt a fejlesztések során erre is kiemelt hangsúlyt fektettek. A Designo R8 tetőtéri ablak 4 ponton záródik, így betörés ellen valódi védelmet nyújt. Minden modellje belső biztonsági üveggel van ellátva, ezért gyerekek esetén is kiváló választás.

Designo R8 felnyíló tetőtéri ablak
Designo R8 felnyíló tetőtéri ablak

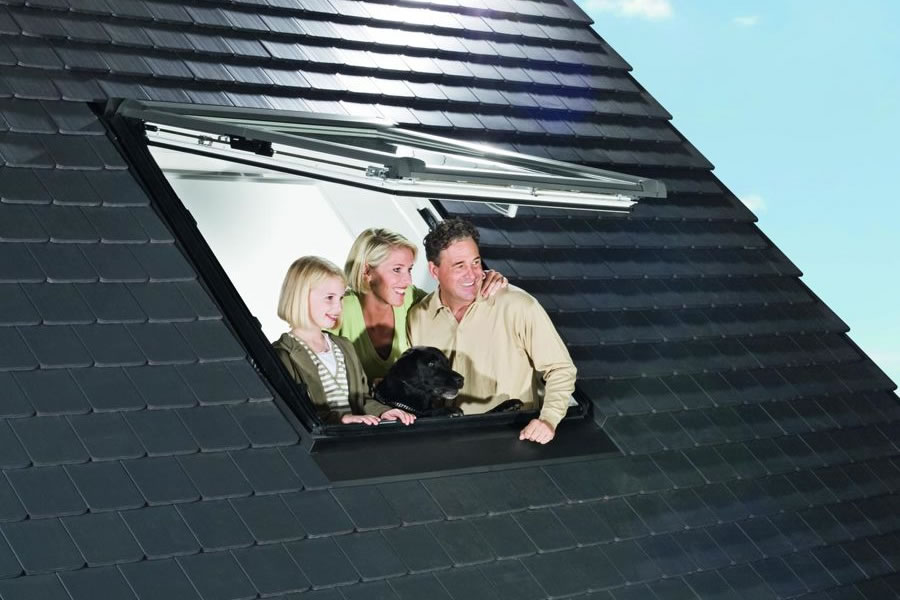

A Designo R8 tetőablak nyitásmódjában is prémium érzetet biztosít: teljesen felnyílik és szabad kilátást hagy, így a klasszikus tetőablakokkal szemben nem nyílik a lakótérbe és a szúnyogháló az ablak keretére szerelhető. Valódi kényelem minden szempontból, ahogy az egy díjnyertes ablaktól elvárható.

Termékelőnyök:

  • Maximális kényelem: a felső síkban található billenési pont tökéletes kilátást biztosít.
  • Kiemelkedő energiahatékonyság: gyárilag előszerelt Hőszigetelő Csomaggal és belső párazáró fóliával rendelkezik. Passzívház követelményeknek megfelelő üvegezéssel is rendelhető.
  • Biztonság: 15 év szavatosság a vasalat, a profil és a külső üveg törésére jégkár esetén.
Kapcsolódó hírek
Luxus penthouse lenyűgöző panorámával
Luxus penthouse lenyűgöző panorámával
Több Roto tetőtéri ablak kombinálásával hatalmas üvegfelületek jöttek létre
Luxus penthouse lenyűgöző panorámával
Roto Designo R6 és R8 tetőablakok egy sorházzá alakított műemléki szőnyeggyárban
Roto Designo R6 és R8 tetőablakok egy sorházzá alakított műemléki szőnyeggyárban
Az ablakok négyes kombinációjának köszönhetően a belső terek fényárban úsznak
Roto Designo R6 és R8 tetőablakok egy sorházzá alakított műemléki szőnyeggyárban
Roto gyerekzár
Gyerekzár a Roto tetőtéri ablakokon
Védelem otthonunk minden szegletében
Gyerekzár a Roto tetőtéri ablakokon
A 2019-es

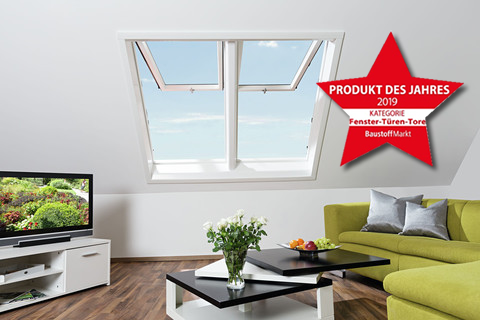

A 2019-es "Év terméke díj" győztese a Roto Designo R8 tetőablak
