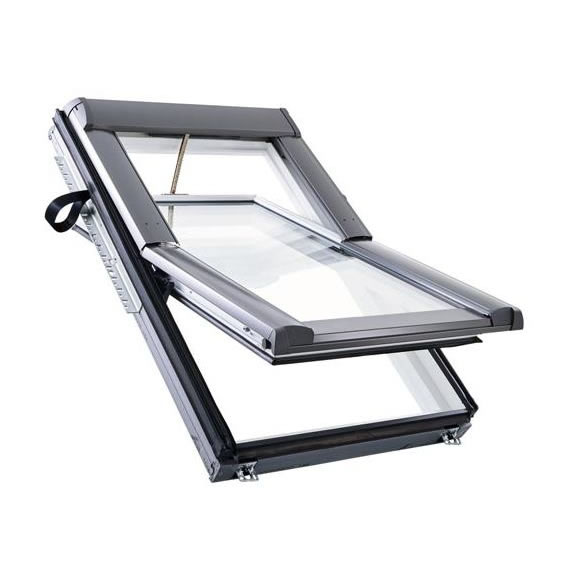

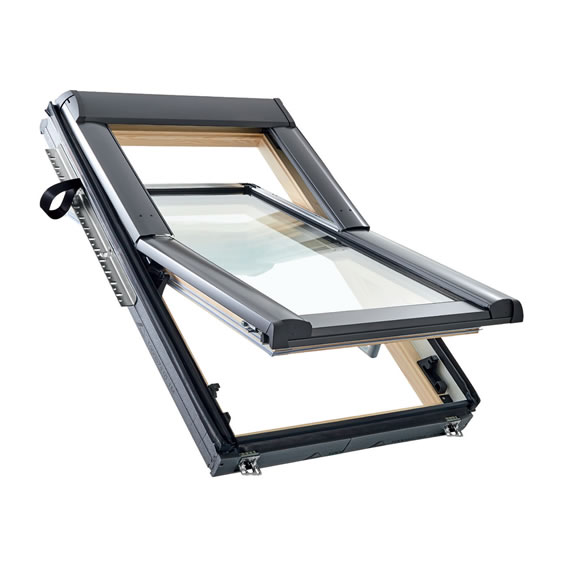

Designo R6 billenő tetőtéri ablak

A Designo R6 középen billenő ablakszárnnyal és alsó kilinccsel rendelkezik. A 3-rétegű, kripton gázzal töltött üvegezéssel rendelkezik, amivel már 0,8-as Uw érték is elérhető, ami a passzívház követelményeknek is megfelel. Az üvegszállal erősített, több légkamrás műanyag tetőablak merevítő vasalata az ablakon kívül helyezkedik el, így minimalizálja a hőveszteséget. A fa kivitel rétegragasztott, válogatott északi fenyőből készül, alap-impregnálva és kétrétegű lakkal véglegesen felületkezelve. Az utólag is állítható ablakszárnynak köszönhetően a tetőszerkezet elmozdulásakor nem szükséges az ablak megbontása a tok és szárny távolságának korrekciójához.

  • kiemelkedő energiahatékonyság: gyárilag előszerelt Hőszigetelő Csomaggal és belső párazáró fóliával rendelkezik
  • passzívház követelményeknek megfelelő üvegezéssel is rendelhető
  • biztonság: 15 év szavatosság a vasalat, a profil és a külső üveg törésére jégkár esetén

Letöltések

Designo R6 billenő tetőtéri ablak - műszaki adatlap

műszaki adatlap

pdf 1.7 MB
Designo R6 billenő tetőtéri ablak

Designo R6 billenő tetőtéri ablak - ArchiCAD - BIM fájl

BIM fájl

zip 261.5 kB
Designo R6 billenő tetőtéri ablak - ArchiCAD

Designo R6 billenő tetőtéri ablak - Revit - BIM fájl

BIM fájl

zip 10.3 MB
Designo R6 billenő tetőtéri ablak - Revit


Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

Designo R6 K Designo R6 H

anyag

anyag

műanyag

anyag

fa

elhelyezés / beépítés / felhasználás helye

elhelyezés / beépítés / felhasználás helye

lakótérben
magas páratartalmú helyiségekben

elhelyezés / beépítés / felhasználás helye

lakótérben

felületkezelés

felületkezelés

felületkezelés

1 alapimpregnálás, 2 fedőréteg

garancia [év]

garancia [év]

15 (vasalat, profil és a külső üveg törésére jégkár esetén)

garancia [év]

15 (vasalat, profil és a külső üveg törésére jégkár esetén)

hőátbocsátási tényező: teljes ablak (Uw) [W/m²·K]

hőátbocsátási tényező: teljes ablak (Uw) [W/m²·K]

1,1 (2-rétegű Comfort üvegezés)
0,99 3-rétegű Comfort üvegezés)
0,86 (3-rétegű Premium üvegezés)

hőátbocsátási tényező: teljes ablak (Uw) [W/m²·K]

1,1 (2-rétegű Comfort üvegezés)
1,0 (3-rétegű Comfort üvegezés)
0,88 (3-rétegű Premium üvegezés)

hőátbocsátási tényező: üvegezés (Ug) [W/m²·K]

hőátbocsátási tényező: üvegezés (Ug) [W/m²·K]

1,0 (2-rétegű Comfort üvegezés)
0,8 (3-rétegű Comfort üvegezés)
0,6 (3-rétegű Premium üvegezés)

hőátbocsátási tényező: üvegezés (Ug) [W/m²·K]

1,0 (2-rétegű Comfort üvegezés)
0,8 (3-rétegű Comfort üvegezés)
0,6 (3-rétegű Premium üvegezés)

kilincs

kilincs

alsó

kilincs

alsó

külső borítás anyaga

külső borítás anyaga

alumínium lemez

külső borítás anyaga

alumínium lemez

légzárási fokozat

légzárási fokozat

3. osztály (3-rétegű Comfort üvegezés)
4. osztály (2-rétegű Comfort; 3-rétegű Premium üvegezés)

légzárási fokozat

3. osztály

működtetés

működtetés

manuális

működtetés

manuális

nyitási mód

nyitási mód

középen billenő

nyitási mód

középen billenő

össz napenergia átbocsátás (g)

össz napenergia átbocsátás (g)

52 (2-rétegű Comfort üvegezés)
41 (3-rétegű Comfort üvegezés)
38 (3-rétegű Premium üvegezés)

össz napenergia átbocsátás (g)

52 (2-rétegű Comfort üvegezés)
41 (3-rétegű Comfort üvegezés)
38 (3-rétegű Premium üvegezés)

súlyozott laboratóriumi léghanggátlás (Rw) [dB]

súlyozott laboratóriumi léghanggátlás (Rw) [dB]

34 (-2 ; -5) (2-rétegű Comfort üvegezés)
37 (-2 ; -5) (3-rétegű Comfort üvegezés)
38 (-1 ; -4) (3-rétegű Premium üvegezés)

súlyozott laboratóriumi léghanggátlás (Rw) [dB]

34 (-2 ; -5) (2-rétegű Comfort üvegezés)
39 (-2 ; -5) (3-rétegű Comfort üvegezés)
37 (-1 ; -5) (3-rétegű Premium üvegezés)

színválaszték

színválaszték

fehér
R703 antracit-metál (külső borítás)
aranytölgy; fenyő; dió (dekorfólia)
rozsdamentes acél (kilincs)

színválaszték

natúr; fehér
R703 antracit-metál (külső borítás)
rozsdamentes acél (kilincs)

tető dőlésszöge [°]

tető dőlésszöge [°]

15-90

tető dőlésszöge [°]

15-90

tok anyaga

tok anyaga

többlégkamrás műanyag profil

tok anyaga

rétegragasztott északi fenyő

tömítés [db]

tömítés [db]

2

tömítés [db]

2

üvegezés tulajdonsága

üvegezés tulajdonsága

kívül edzett üveg, belül ragasztott biztonsági üveg

üvegezés tulajdonsága

kívül edzett üveg, belül ragasztott biztonsági üveg

üveg rétegek száma

üveg rétegek száma

2; 3

üveg rétegek száma

2; 3

zárási pontok száma [db]

zárási pontok száma [db]

4

zárási pontok száma [db]

4
Kapcsolódó hírek
Pénzvisszatérítési akció Roto tetőablak és burkolókeret vásárlóknak
Pénzvisszatérítési akció Roto tetőablak és burkolókeret vásárlóknak
Az akció 2024. július 31-ig érvényes
Pénzvisszatérítési akció Roto tetőablak és burkolókeret vásárlóknak
Luxus penthouse lenyűgöző panorámával
Luxus penthouse lenyűgöző panorámával
Több Roto tetőtéri ablak kombinálásával hatalmas üvegfelületek jöttek létre
Luxus penthouse lenyűgöző panorámával
Roto Designo R6 és R8 tetőablakok egy sorházzá alakított műemléki szőnyeggyárban
Roto Designo R6 és R8 tetőablakok egy sorházzá alakított műemléki szőnyeggyárban
Az ablakok négyes kombinációjának köszönhetően a belső terek fényárban úsznak
Roto Designo R6 és R8 tetőablakok egy sorházzá alakított műemléki szőnyeggyárban

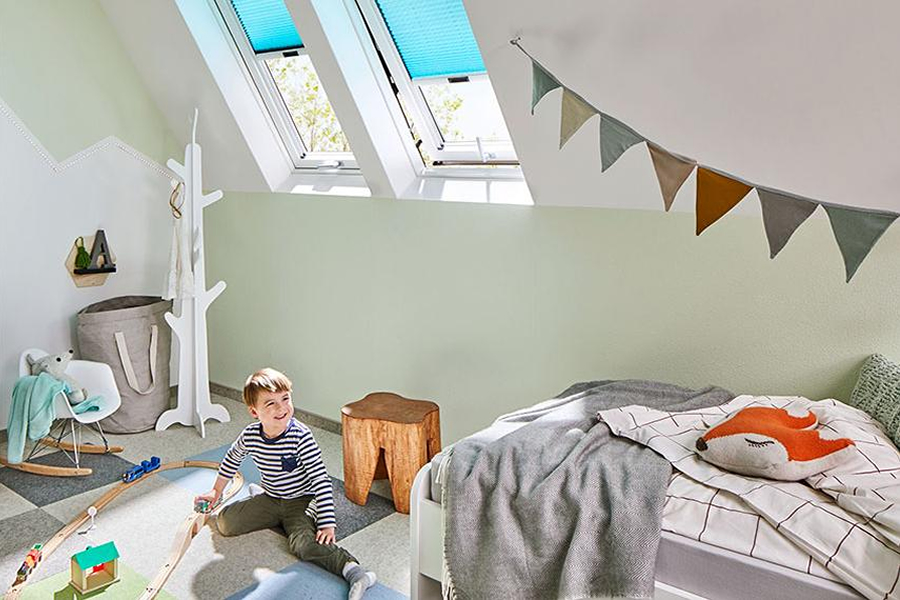

Roto gyerekzár
Gyerekzár a Roto tetőtéri ablakokon
Védelem otthonunk minden szegletében
Gyerekzár a Roto tetőtéri ablakokon

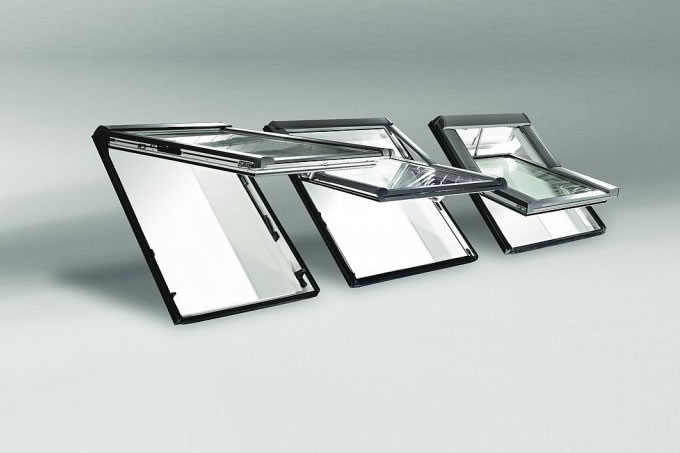

Roto Designo R6 és R8 tetőtéri ablakok 3-rétegű üveggel
