Roto Frank DST Hungary Kft.

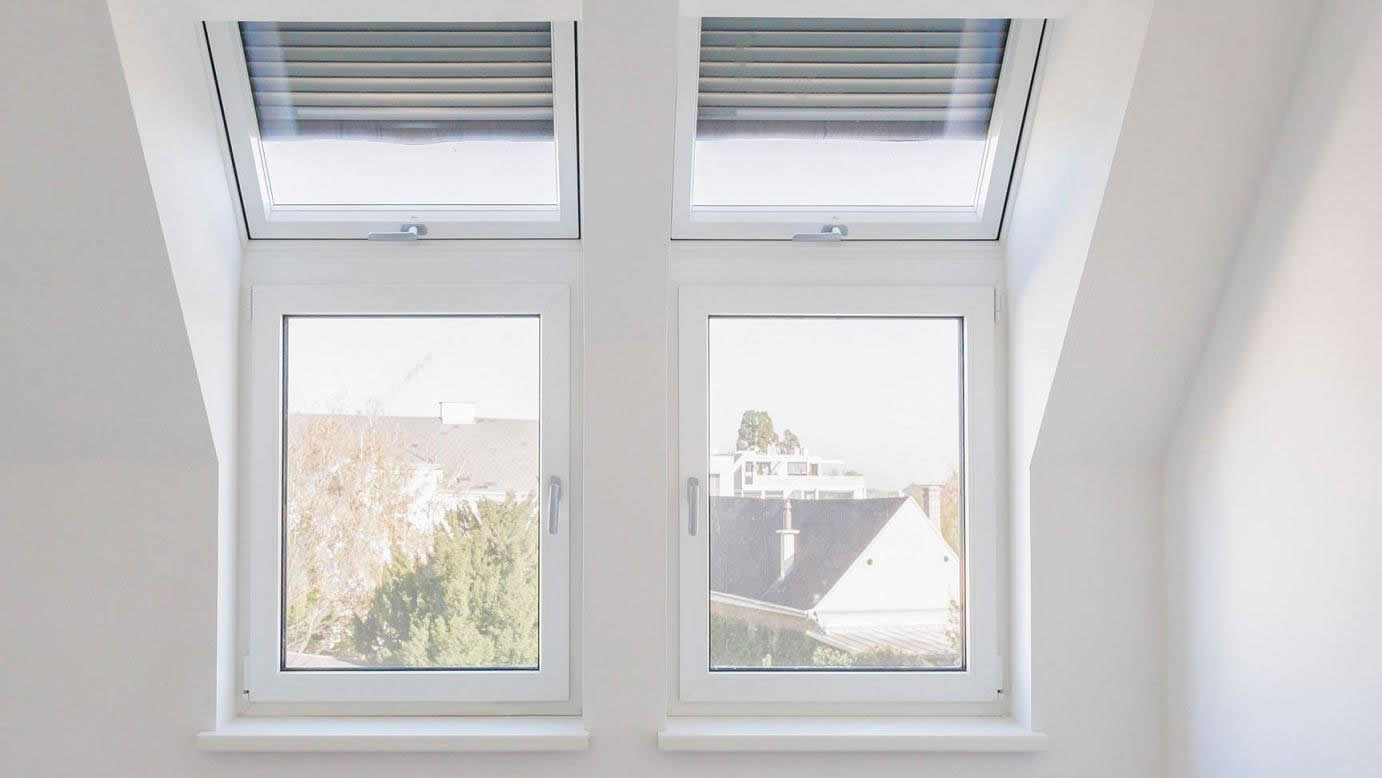

Designo R1 térdfal ablak

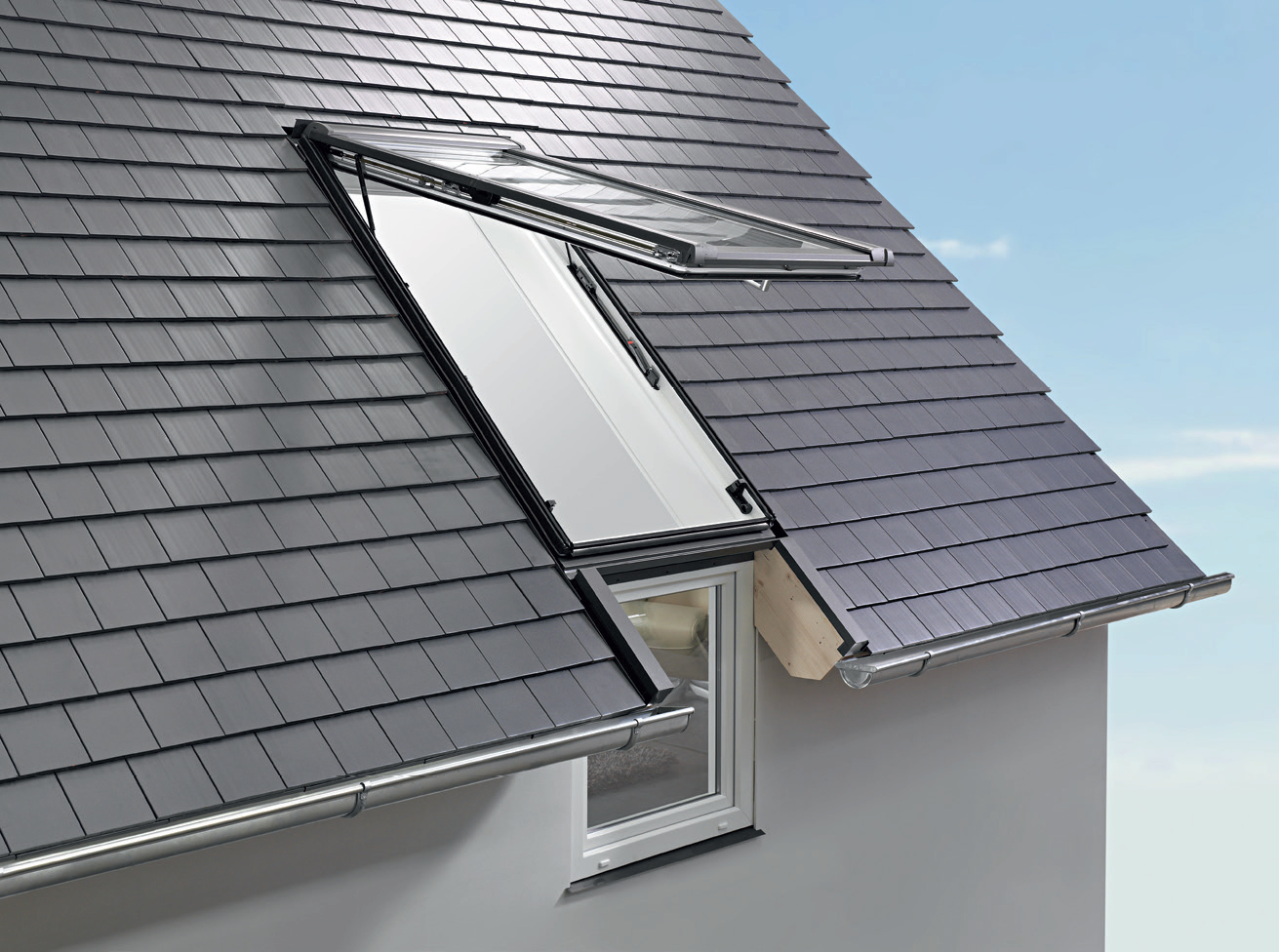

Az egyedi igények megvalósítása érdekében a Roto tetőtéri ablakok kiválóan kombinálhatók térdfal ablakokkal, így jelentősen javul a kilátás és megnövekszik a beáradó fény mennyisége is. A hatékony vízelvezetés érdekében az ablakok speciális burkolókerettel rendelkeznek. A beépített ereszcsatornáknak köszönhetően a víz nem folyik a térdfal ablakra.

  • bukó vagy bukó-nyíló vasalat
  • speciális burkolókeret ereszcsatornával
  • kérésre 3-rétegű üvegezéssel

Letöltések

Designo R1 térdfal ablak - műszaki adatlap

műszaki adatlap

pdf 259.5 kB
Designo R1 térdfal ablak

Designo R1 térdfal ablak - ArchiCAD - BIM fájl

BIM fájl

zip 230.9 kB
Designo R1 térdfal ablak - ArchiCAD

Designo R1 térdfal ablak - Revit - BIM fájl

BIM fájl

zip 1.5 MB
Designo R1 térdfal ablak - Revit


Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

Designo R1 K Designo R1 H

anyag

anyag

műanyag

anyag

fa

elhelyezés / beépítés / felhasználás helye

elhelyezés / beépítés / felhasználás helye

lakótérben
magas páratartalmú helyiségekben

elhelyezés / beépítés / felhasználás helye

lakótérben

felületkezelés

felületkezelés

-

felületkezelés

1 alapimpregnálás, 2 fedőréteg

funkció / felhasználás célja

funkció / felhasználás célja

homlokzati nyílászáróként

funkció / felhasználás célja

homlokzati nyílászáróként

garancia [év]

garancia [év]

15 (vasalat, profil és a külső üveg törésére jégkár esetén)

garancia [év]

15 (vasalat, profil és a külső üveg törésére jégkár esetén)

hőátbocsátási tényező: teljes ablak (Uw) [W/m²·K]

hőátbocsátási tényező: teljes ablak (Uw) [W/m²·K]

1,1 (2-rétegű Standard üvegezés)
0,81 (3-rétegű Comfort üvegezés)

hőátbocsátási tényező: teljes ablak (Uw) [W/m²·K]

1,2 (2-rétegű Standard üvegezés)
0,94 (3-rétegű Comfort üvegezés)

hőátbocsátási tényező: üvegezés (Ug) [W/m²·K]

hőátbocsátási tényező: üvegezés (Ug) [W/m²·K]

1,0 (2-rétegű Standard üvegezés)
0,6 (3-rétegű Comfort üvegezés)

hőátbocsátási tényező: üvegezés (Ug) [W/m²·K]

1,0 (2-rétegű Standard üvegezés)
0,6 (3-rétegű Comfort üvegezés)

kilincs

kilincs

felső

kilincs

felső

külső borítás anyaga

külső borítás anyaga

külső borítás anyaga

alumínium lemez

légzárási fokozat

légzárási fokozat

4. osztály

légzárási fokozat

3. osztály

működtetés

működtetés

manuális

működtetés

manuális

nyitási mód

nyitási mód

bukó; bukó-nyíló

nyitási mód

bukó; bukó-nyíló

össz napenergia átbocsátás (g)

össz napenergia átbocsátás (g)

52 (2-rétegű Standard üvegezés)
54 (3-rétegű Comfort üvegezés)

össz napenergia átbocsátás (g)

53 (2-rétegű Standard üvegezés)
50 (3-rétegű Comfort üvegezés)

színválaszték

színválaszték

fehér
rozsdamentes acél (kilincs)

színválaszték

natúr
R703 antracit-metál (külső borítás)
rozsdamentes acél (kilincs)

tok anyaga

tok anyaga

többlégkamrás műanyag profil

tok anyaga

rétegragasztott északi fenyő

tömítés [db]

tömítés [db]

2

tömítés [db]

2

üvegezés tulajdonsága

üvegezés tulajdonsága

kívül edzett, belül ragasztott biztonsági üveg

üvegezés tulajdonsága

kívül edzett, belül ragasztott biztonsági üveg

üveg rétegek száma

üveg rétegek száma

2; 3

üveg rétegek száma

2; 3
