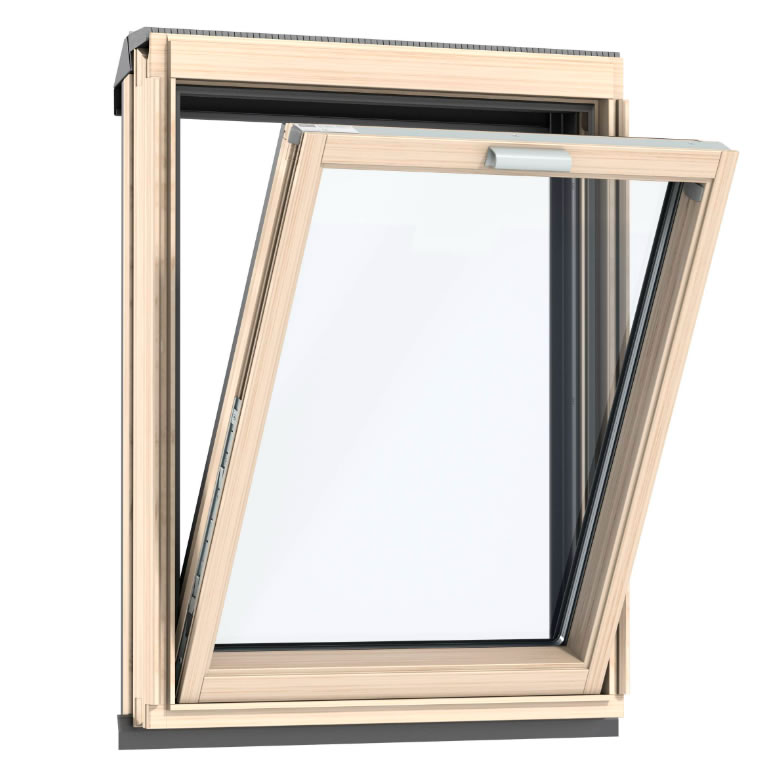

VELUX VFE kiegészítő térdfalablak

A VELUX VFE kiegészítő térdfalablak befelé billenő ablakszárnyának köszönhetően több friss levegőt lehet a helyiségbe juttatni. Minőségi fenyőből készül, amely az impregnálást követően több réteg vízbázisú színtelen lakkozást kap, de rendelhető fehérre festett változatban is. VELUX tetőtéri ablakok alá építhető be.

  • lakkozott vagy fehérre festett kivitel
  • befelé billenő ablakszárny
  • beépíthető 15 és 55° közötti hajlásszögű tetőbe

Letöltések

VELUX VFE kiegészítő térdfalablak - műszaki adatlap

műszaki adatlap

pdf 888.0 kB
VELUX VFE kiegészítő térdfalablak

VELUX VFE/VFA/VFB/VIU beépítési útmutató - szerelési útmutató

szerelési útmutató

pdf 9.6 MB
VELUX VFE/VFA/VFB/VIU beépítési útmutató

VELUX csomóponti rajzok - CAD fájl

CAD fájl

VELUX csomóponti rajzok

VELUX 3D objektumok (ArchiCAD, SketchUp és Revit modellek) - BIM fájl

BIM fájl

VELUX 3D objektumok (ArchiCAD, SketchUp és Revit modellek)

VELUX teljesítménynyilatkozatok - teljesítménynyilatkozat

teljesítménynyilatkozat

VELUX teljesítménynyilatkozatok


Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

-- 62 -- 66 -- 70

anyag

anyag

rétegragasztott fenyő;
edzett és ragasztott üveg;
lakkozott alumínium, réz vagy cink

anyag

rétegragasztott fenyő;
edzett és ragasztott üveg;
lakkozott alumínium, réz vagy cink

anyag

rétegragasztott fenyő;
edzett és ragasztott üveg;
lakkozott alumínium, réz vagy cink

fényáteresztő képesség (τv)

fényáteresztő képesség (τv)

0,68

fényáteresztő képesség (τv)

0,62

fényáteresztő képesség (τv)

0,68

gáztöltés

gáztöltés

krypton

gáztöltés

argon

gáztöltés

argon

hőátbocsátási tényező: teljes ablak (Uw) [W/m²·K]

hőátbocsátási tényező: teljes ablak (Uw) [W/m²·K]

1,0

hőátbocsátási tényező: teljes ablak (Uw) [W/m²·K]

1,0

hőátbocsátási tényező: teljes ablak (Uw) [W/m²·K]

1,3

hőátbocsátási tényező: üvegezés (Ug) [W/m²·K]

hőátbocsátási tényező: üvegezés (Ug) [W/m²·K]

0,5

hőátbocsátási tényező: üvegezés (Ug) [W/m²·K]

0,6

hőátbocsátási tényező: üvegezés (Ug) [W/m²·K]

1,0

légzárási fokozat

légzárási fokozat

3

légzárási fokozat

3

légzárási fokozat

3

nyitási mód

nyitási mód

bukó

nyitási mód

bukó

nyitási mód

bukó

össz napenergia átbocsátás (g)

össz napenergia átbocsátás (g)

0,47

össz napenergia átbocsátás (g)

0,44

össz napenergia átbocsátás (g)

0,46

súlyozott laboratóriumi léghanggátlás (Rw) [dB]

súlyozott laboratóriumi léghanggátlás (Rw) [dB]

42 (-2; -5)

súlyozott laboratóriumi léghanggátlás (Rw) [dB]

37 (-2; -4)

súlyozott laboratóriumi léghanggátlás (Rw) [dB]

35 (-1; -3)

tető dőlésszöge [°]

tető dőlésszöge [°]

15-55

tető dőlésszöge [°]

15-55

tető dőlésszöge [°]

15-55

UV áteresztő képesség (τuv) [%]

UV áteresztő képesség (τuv) [%]

0,05

UV áteresztő képesség (τuv) [%]

0,05

UV áteresztő képesség (τuv) [%]

0,05

üveg rétegek közötti távolság [mm]

üveg rétegek közötti távolság [mm]

2×11

üveg rétegek közötti távolság [mm]

2×13

üveg rétegek közötti távolság [mm]

15

üveg rétegek száma

üveg rétegek száma

3

üveg rétegek száma

3

üveg rétegek száma

2
