VELUX Magyarország Kft.

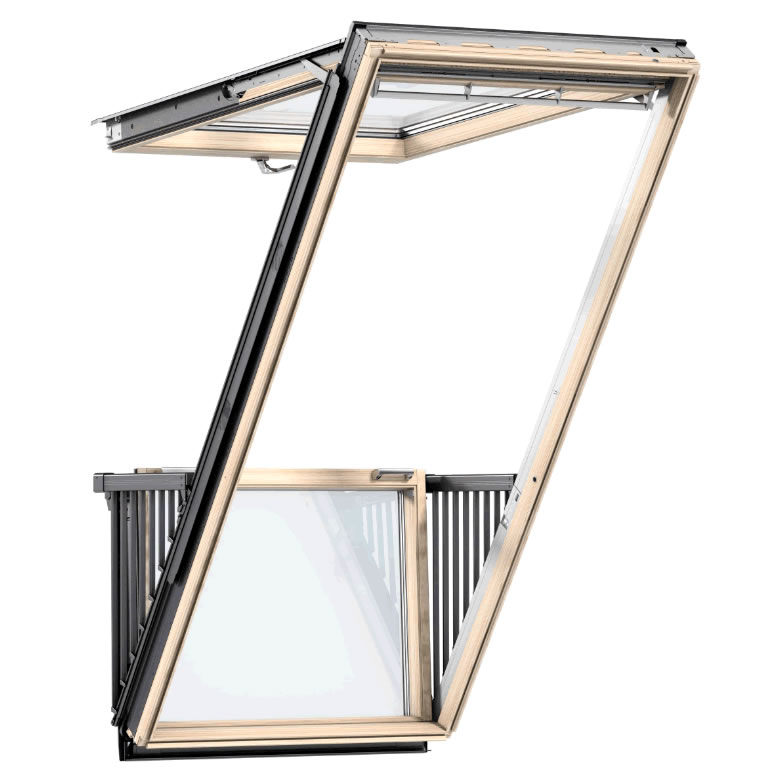

VELUX GDL tetőerkély

Minőségi fenyőből készül, amely az impregnálást követően több réteg vízbázisú színtelen lakkozást kap, de rendelhető fehérre festett változatban is. Alsó kilincses működtetésű, felnyíló felső ablakelem. Felső kilincses működtetésű, kifelé nyíló alsó ablakelem. Oldalsó védőkorlátokkal. Háromrétegű hőszigetelő üvegezés. Kilincsbe rejtett szellőzőnyílás, beépített por- és rovarszűrővel. Karbantartást nem igénylő külső borítás. 35° és 55° közötti hajlásszögű tetőbe építhető.

  • lakkozott vagy fehérre festett kivitel
  • beépített oldalsó védőkorlátok
  • háromrétegű hőszigetelő üvegezés

Letöltések

VELUX GDL tetőerkély - műszaki adatlap

műszaki adatlap

pdf 725.3 kB
VELUX GDL tetőerkély

VELUX GDL tetőerkély - szerelési útmutató

szerelési útmutató

pdf 16.3 MB
VELUX GDL tetőerkély

VELUX csomóponti rajzok - CAD fájl

CAD fájl

VELUX csomóponti rajzok

VELUX 3D objektumok (ArchiCAD, SketchUp és Revit modellek) - BIM fájl

BIM fájl

VELUX 3D objektumok (ArchiCAD, SketchUp és Revit modellek)

VELUX teljesítménynyilatkozatok - teljesítménynyilatkozat

teljesítménynyilatkozat

VELUX teljesítménynyilatkozatok


Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

-- 66 -- 66L

anyag

anyag

rétegragasztott fenyő;
edzett és ragasztott üveg;
lakkozott alumínium

anyag

rétegragasztott fenyő;
edzett és ragasztott üveg;
lakkozott alumínium

fényáteresztő képesség (τv)

fényáteresztő képesség (τv)

0,62

fényáteresztő képesség (τv)

0,70

gáztöltés

gáztöltés

Argon

gáztöltés

Argon

hőátbocsátási tényező: teljes ablak (Uw) [W/m²·K]

hőátbocsátási tényező: teljes ablak (Uw) [W/m²·K]

1,2

hőátbocsátási tényező: teljes ablak (Uw) [W/m²·K]

1,2

hőátbocsátási tényező: üvegezés (Ug) [W/m²·K]

hőátbocsátási tényező: üvegezés (Ug) [W/m²·K]

0,6

hőátbocsátási tényező: üvegezés (Ug) [W/m²·K]

0,7

kilincs

kilincs

alsó (felső ablakelem);
felső (alsó ablakelem)

kilincs

alsó (felső ablakelem);
felső (alsó ablakelem)

légzárási fokozat

légzárási fokozat

3

légzárási fokozat

3

működtetés

működtetés

manuális

működtetés

manuális

nyitási mód

nyitási mód

felnyíló (felső ablakelem);
kifelé nyíló (alsó ablakelem)

nyitási mód

felnyíló (felső ablakelem);
kifelé nyíló (alsó ablakelem)

össz napenergia átbocsátás (g)

össz napenergia átbocsátás (g)

0,44

össz napenergia átbocsátás (g)

0,54

súlyozott laboratóriumi léghanggátlás (Rw) [dB]

súlyozott laboratóriumi léghanggátlás (Rw) [dB]

37

súlyozott laboratóriumi léghanggátlás (Rw) [dB]

34

tető dőlésszöge [°]

tető dőlésszöge [°]

35-53

tető dőlésszöge [°]

35-53

UV áteresztő képesség (τuv)

UV áteresztő képesség (τuv)

0,05

UV áteresztő képesség (τuv)

0,05

üvegezés

üvegezés

4 mm edzett üveg bevonattal (külső üvegtábla)
3 mm hőedzett üveg Low-E bevonattal (középső üvegtábla)
2 x 3 mm ragasztott üveg Low-E bevonattal (belső üvegtábla)

üvegezés

3 mm edzett üveg bevonattal (külső üvegtábla)
2,2 mm hőedzett üveg Low-E bevonattal (középső üvegtábla)
2 x 2 mm ragasztott üveg Low-E bevonattal (belső üvegtábla)

üveg rétegek közötti távolság [mm]

üveg rétegek közötti távolság [mm]

2×13

üveg rétegek közötti távolság [mm]

2×14

üveg rétegek száma

üveg rétegek száma

3

üveg rétegek száma

3
