VELUX TWR és TLR merev csöves fénycsatornák magastetőkhöz

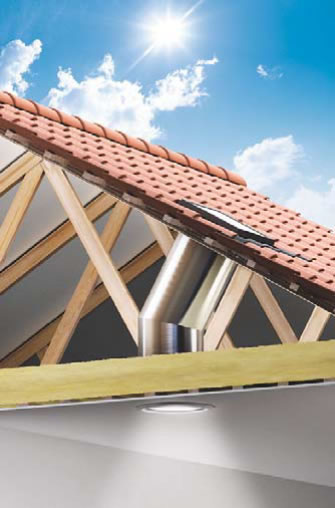

A VELUX merev csöves fénycsatornák az olyan sötét belső helyiségek megvilágítására ajánlottak, mint például az előszoba, fürdőszoba, WC vagy a közlekedő. Alkalmazhatók profilos (TWR) vagy sík (TLR) tetőfedő anyaggal borított, 15 és 60° közötti hajlásszögű magastetőkkön, melyeknél a tetőfedő anyag maximális profilmagassága 120 (TWR) vagy 16 mm (TLR) lehet. A tetőfedő anyag és a mennyezet közötti áthidalható távolság: 90-600 cm. A merev csöves fénycsatornák elérhetők 25 és 35 cm-es átmérőjű változatban is.

  • beépíthetők 15-60°-os hajlásszögű tetőbe
  • alkalmazhatók profilos (TWR) vagy sík (TLR) tetőfedő anyagokhoz
  • 90-600 cm áthidalható távolság a tetőfedő anyag és a mennyezet között

Letöltések

TWR és TLR merev csöves fénycsatornák magastetőkhöz - részletes termékismertető

TWR és TLR merev csöves fénycsatornák magastetőkhöz

pdf 300.9 kB
részletes termékismertető

VELUX TWR és TLR fénycsatornák beépítési útmutató - alkalmazástechnikai útmutató

VELUX TWR és TLR fénycsatornák beépítési útmutató

pdf 8.6 MB
alkalmazástechnikai útmutató

VELUX csomóponti rajzok - CAD fájl

VELUX csomóponti rajzok

CAD fájl

VELUX teljesítménynyilatkozatok - teljesítménynyilatkozat

VELUX teljesítménynyilatkozatok

teljesítménynyilatkozat


Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

VELUX merev csöves fénycsatornák

beépítési tartomány [cm]

beépítési tartomány [cm]

90-600 (tetőfedő anyag és a mennyezet közötti távolság)

elhelyezés / beépítés / felhasználás helye

elhelyezés / beépítés / felhasználás helye

profilos (TWR) vagy sík (TLR) tetőfedő anyagokhoz

hőátbocsátási tényező: teljes ablak (Uw) [W/m²·K]

hőátbocsátási tényező: teljes ablak (Uw) [W/m²·K]

2,2

kivitel / típus

kivitel / típus

merev csöves

méret - átmérő [mm]

méret - átmérő [mm]

250; 350 (csatorna)

profilmagasság [mm]

profilmagasság [mm]

maximális: 120 (TWR); 16 mm (TLR)

tető dőlésszöge [°]

tető dőlésszöge [°]

15-60

üvegezés tulajdonsága

üvegezés tulajdonsága

edzett üveg

üvegvastagság [mm]

üvegvastagság [mm]

4
