VELUX TWF és TLF flexibilis fénycsatornák magastetőkhöz

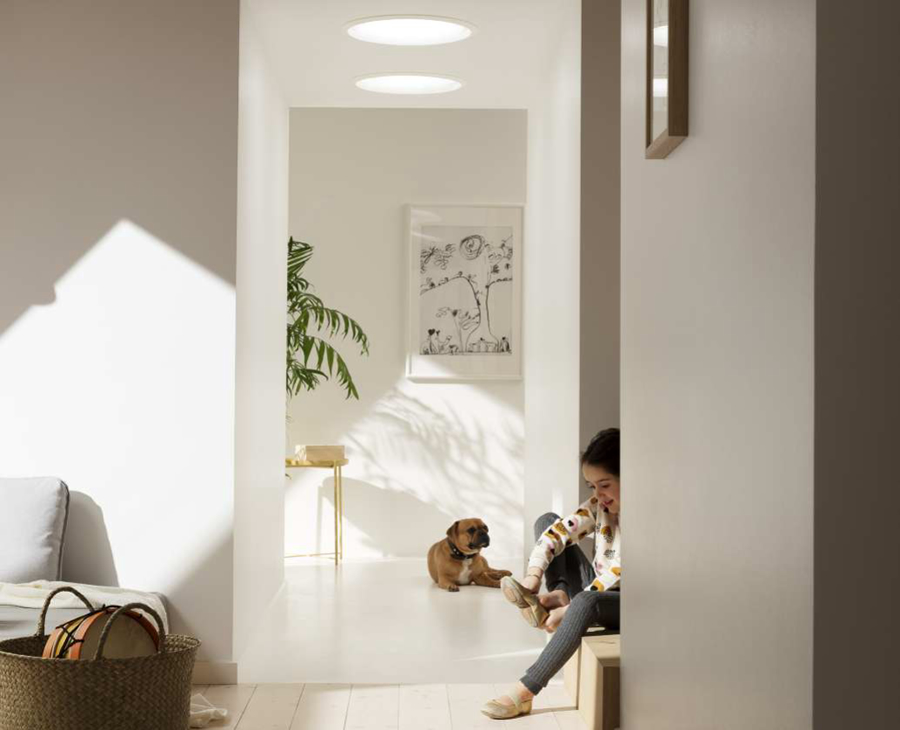

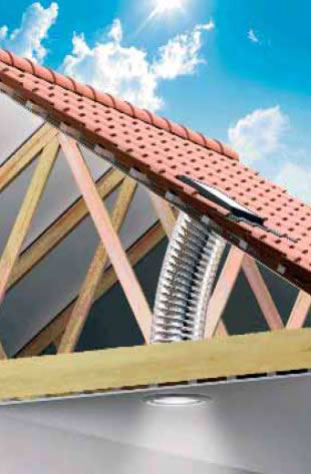

A VELUX flexibilis csöves fénycsatornák alkalmazása azokban az esetekben javasolt, ha padlástérbe nem lehet bejutni, vagy ott nincs elegendő mozgástér a beépítés elvégzéséhez. Használatával természetes fény biztosítható az olyan sötét belső helyiségekben, mint például az előszoba, fürdőszoba, WC vagy a közlekedő. Beépíthetők profilos (TWF) vagy sík (TLF) tetőfedő anyaggal borított, 15 és 60° közötti hajlásszögű magastetőkbe, melyeknél a tetőfedő anyag maximális profilmagassága 120 (TWR) vagy 16 mm (TLR) lehet.

  • beépíthetők 15-60°-os hajlásszögű tetőbe
  • alkalmazhatók profilos (TWF) vagy sík (TLF) tetőfedő anyaghoz
  • 90-200 cm áthidalható távolság a tetőfedő anyag és a mennyezet között

Letöltések

TWF és TLF flexibilis fénycsatornák magastetőkhöz - részletes termékismertető

TWF és TLF flexibilis fénycsatornák magastetőkhöz

pdf 308.9 kB
részletes termékismertető

VELUX TWF és TLF fénycsatornák beépítési útmutató - alkalmazástechnikai útmutató

VELUX TWF és TLF fénycsatornák beépítési útmutató

pdf 6.9 MB
alkalmazástechnikai útmutató

VELUX csomóponti rajzok - CAD fájl

VELUX csomóponti rajzok

CAD fájl

VELUX teljesítménynyilatkozatok - teljesítménynyilatkozat

VELUX teljesítménynyilatkozatok

teljesítménynyilatkozat


Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

VELUX flexibilis csöves fénycsatornák

beépítési tartomány [cm]

beépítési tartomány [cm]

90-200 (tetőfedő anyag és a mennyezet közötti távolság)

elhelyezés / beépítés / felhasználás helye

elhelyezés / beépítés / felhasználás helye

profilos (TWR) vagy sík (TLR) tetőfedő anyagokhoz

hőátbocsátási tényező: teljes ablak (Uw) [W/m²·K]

hőátbocsátási tényező: teljes ablak (Uw) [W/m²·K]

2,5

kivitel / típus

kivitel / típus

flexibilis csöves

méret - átmérő [mm]

méret - átmérő [mm]

350 (csatorna)

profilmagasság [mm]

profilmagasság [mm]

maximális: 120 (TWR); 16 mm (TLR)

tető dőlésszöge [°]

tető dőlésszöge [°]

15-60

üvegezés tulajdonsága

üvegezés tulajdonsága

edzett üveg

üvegvastagság [mm]

üvegvastagság [mm]

4
