VELUX Magyarország Kft.

VELUX CXP tetőkijárat kupola

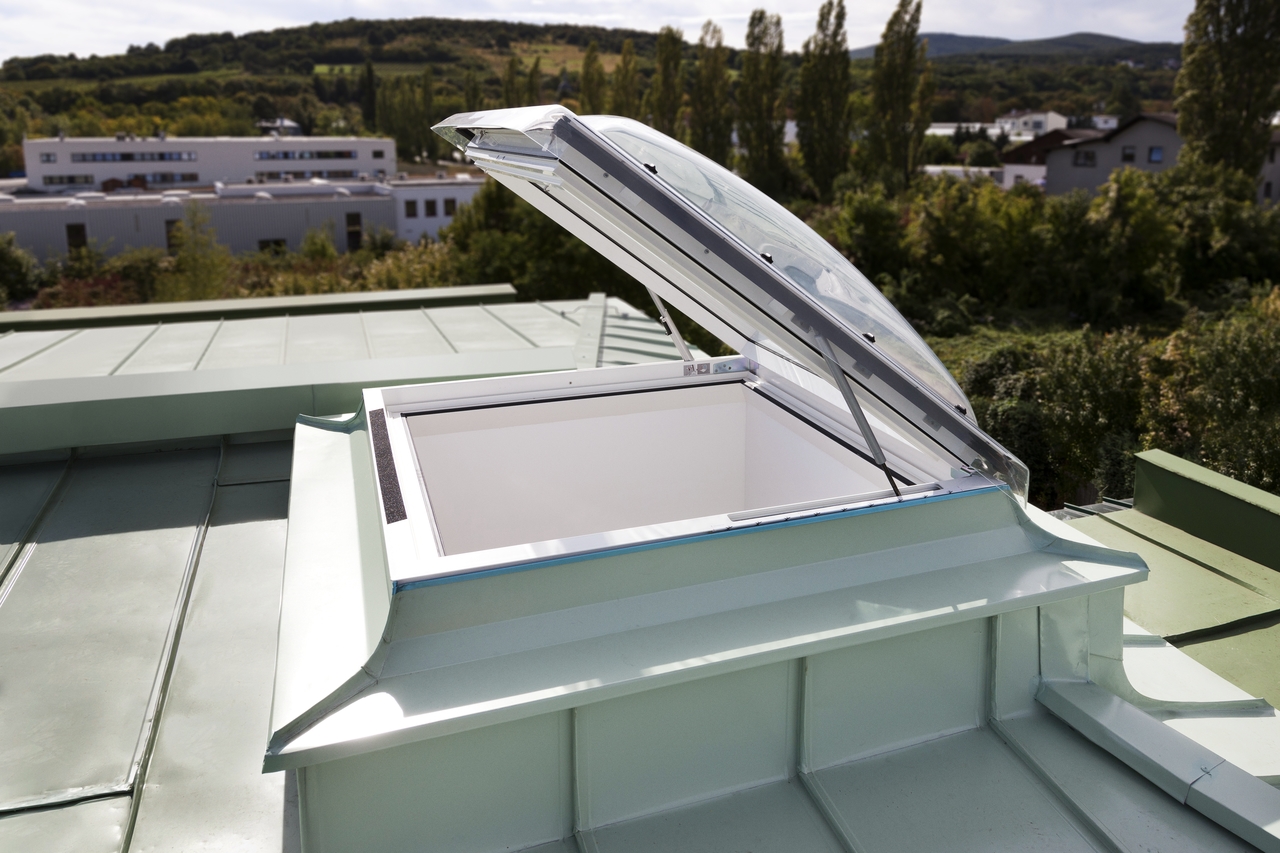

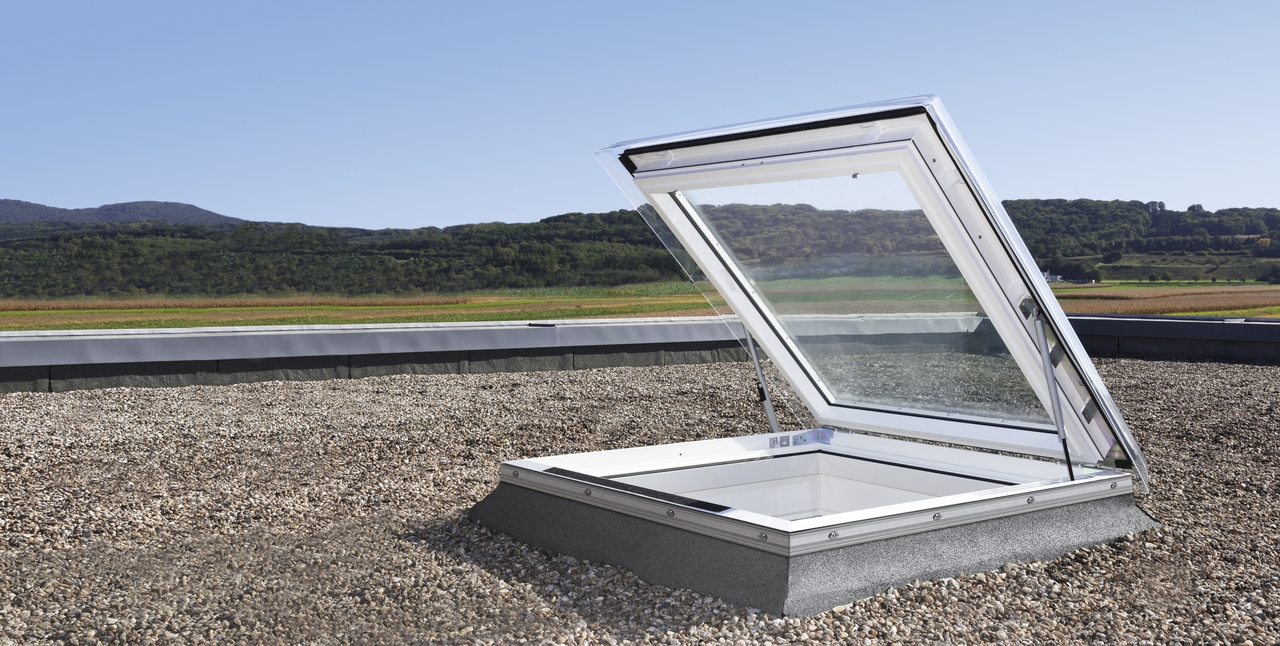

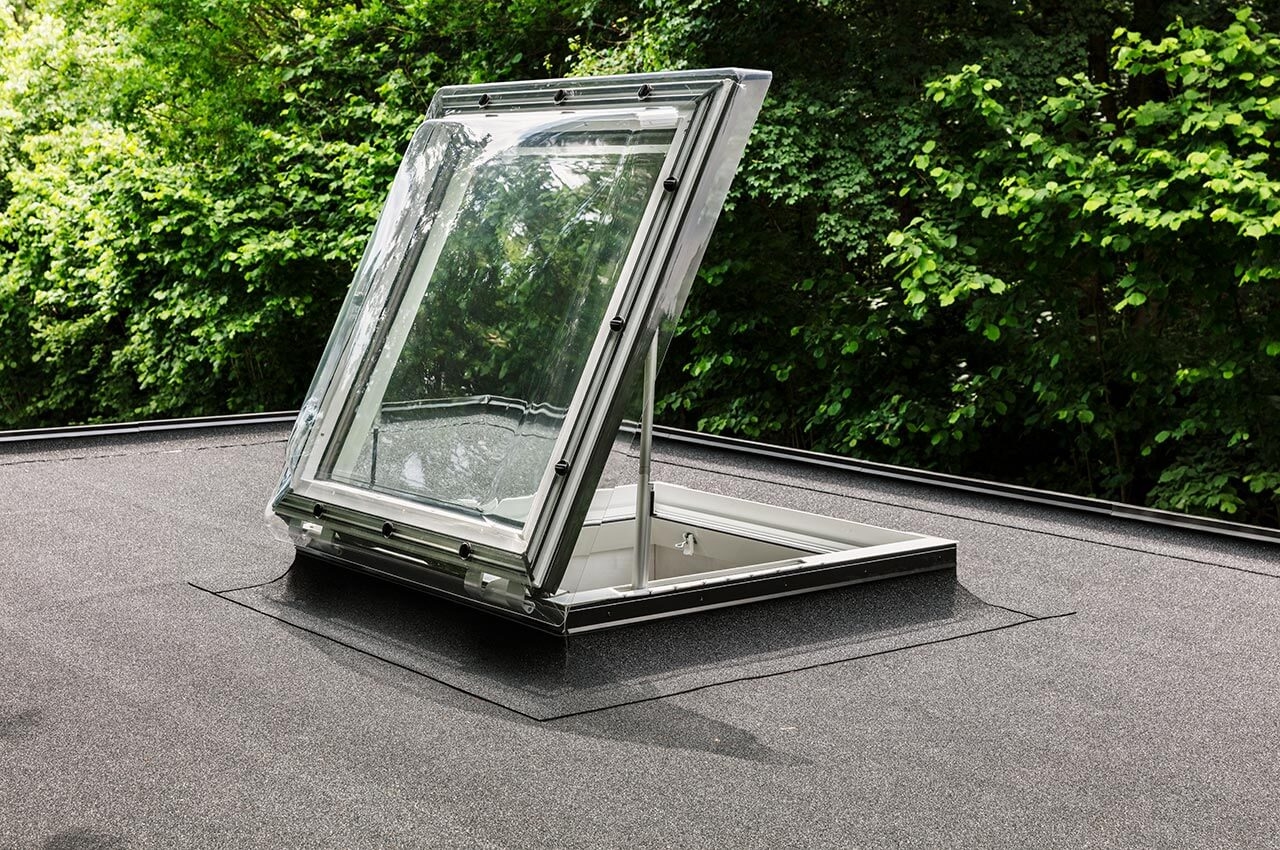

A VELUX üvegezett tetőkibúvó egy kézi kibúvófunkcióval, kétrétegű hőszigetelő üvegezéssel, valamint polikarbonát vagy akrilkupolával szerelt felülvilágító ablak. A felső egység akár 60°-ban nyitható, tűz esetére biztosítva a könnyű kibúvást. Egy laminált belső üvegfelület megakadályozza, hogy törés esetén az üveg szilánkokra törjön. Víztiszta és opál kupolával is kapható.

  • 0-15° tetőhajlásszögű beépítéshez
  • szabad kilépési magasság max. 1187 mm

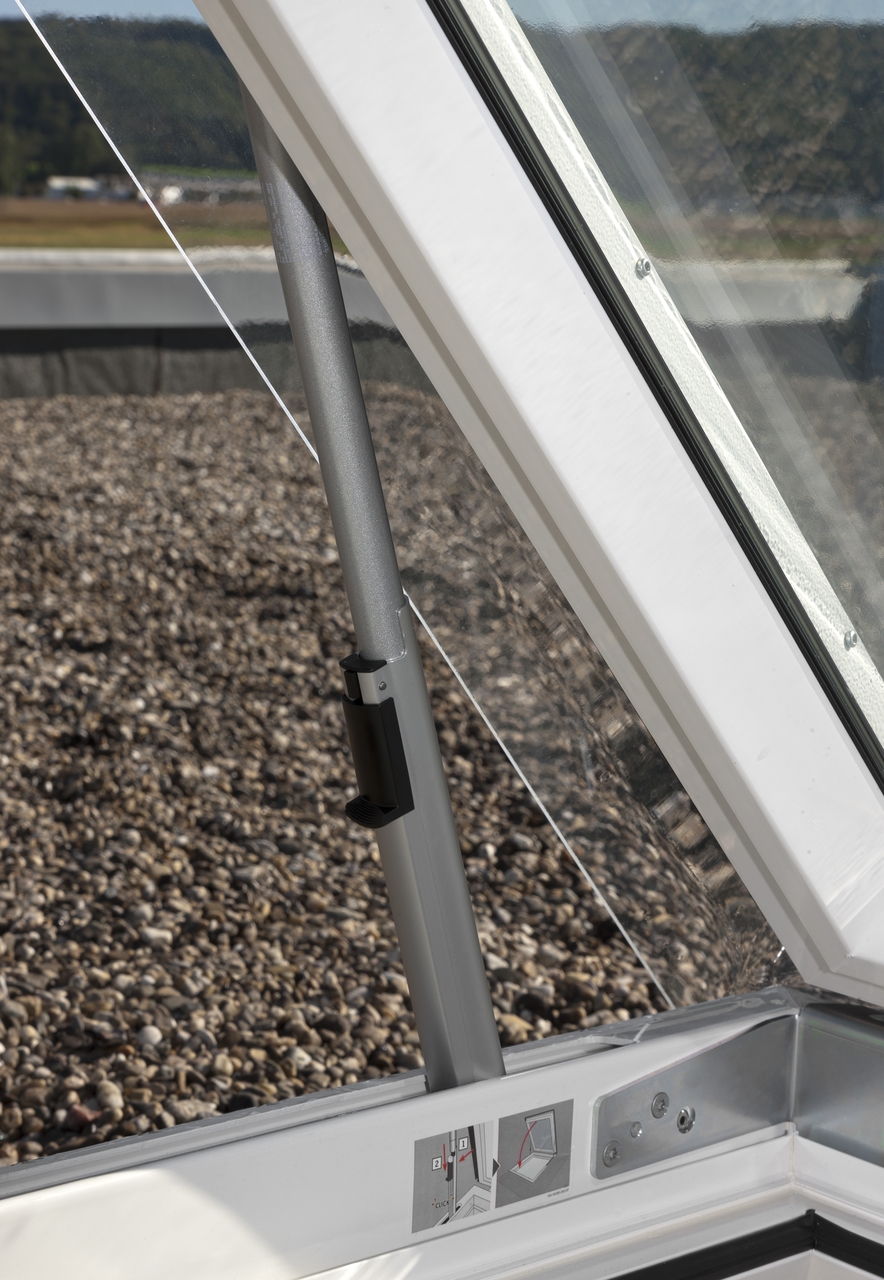

  • kupola 60°-os szögben nyílik

Letöltések

CXP tetőkijárat kupola - műszaki adatlap

CXP tetőkijárat kupola

pdf 724.7 kB
műszaki adatlap

CXP tetőkijárat kupola beépítési útmutató - szerelési útmutató

CXP tetőkijárat kupola beépítési útmutató

pdf 7.1 MB
szerelési útmutató

VELUX 3D objektumok (ArchiCAD, SketchUp és Revit modellek) - BIM fájl

VELUX 3D objektumok (ArchiCAD, SketchUp és Revit modellek)

BIM fájl

VELUX csomóponti rajzok - CAD fájl

VELUX csomóponti rajzok

CAD fájl

VELUX teljesítménynyilatkozatok - teljesítménynyilatkozat

VELUX teljesítménynyilatkozatok

teljesítménynyilatkozat


Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

-- 73QV

elhelyezés / beépítés / felhasználás helye

elhelyezés / beépítés / felhasználás helye

lapostetőbe

fényáteresztő képesség (td65) [%]

fényáteresztő képesség (td65) [%]

0,72 (ISD 0000)
0,25 (ISD 0100)
0,70 (ISD 0010)
0,26 (ISD 0110)

gáztöltés

gáztöltés

argon

hőátbocsátási tényező: üvegezés (Ug) [W/m²·K]

hőátbocsátási tényező: üvegezés (Ug) [W/m²·K]

0,53 (ISD 0000)
0,20 (ISD 0100)
0,50 (ISD 0010)
0,23 (ISD 0110)

hőátbocsátási tényező (U) [W/m²·K]

hőátbocsátási tényező (U) [W/m²·K]

0,86 (EN 1873)

méretek, A×B [cm]

méretek, A×B [cm]

90x120; 100x100; 120x120

működtetés

működtetés

kézi

nyitási mód

nyitási mód

felnyíló

nyitási szög [°]

nyitási szög [°]

60

súlyozott laboratóriumi léghanggátlás (Rw) [dB]

súlyozott laboratóriumi léghanggátlás (Rw) [dB]

36 (-1; -4)

tető hajlásszöge [°]

tető hajlásszöge [°]

0-15

tok anyaga

tok anyaga

extrudált PVC

tűzvédelmi osztály

tűzvédelmi osztály

B-s1, d0

üvegezés

üvegezés

4 mm úsztatott üveg (külső üveg)
2x3 mm ragasztott üveg Low-e bevonattal (belső üveg)

üvegezés tulajdonsága

üvegezés tulajdonsága

betörésbiztos

üveg rétegek közötti távolság [mm]

üveg rétegek közötti távolság [mm]

14,5

üveg rétegek száma

üveg rétegek száma

2
