VELUX Magyarország Kft.

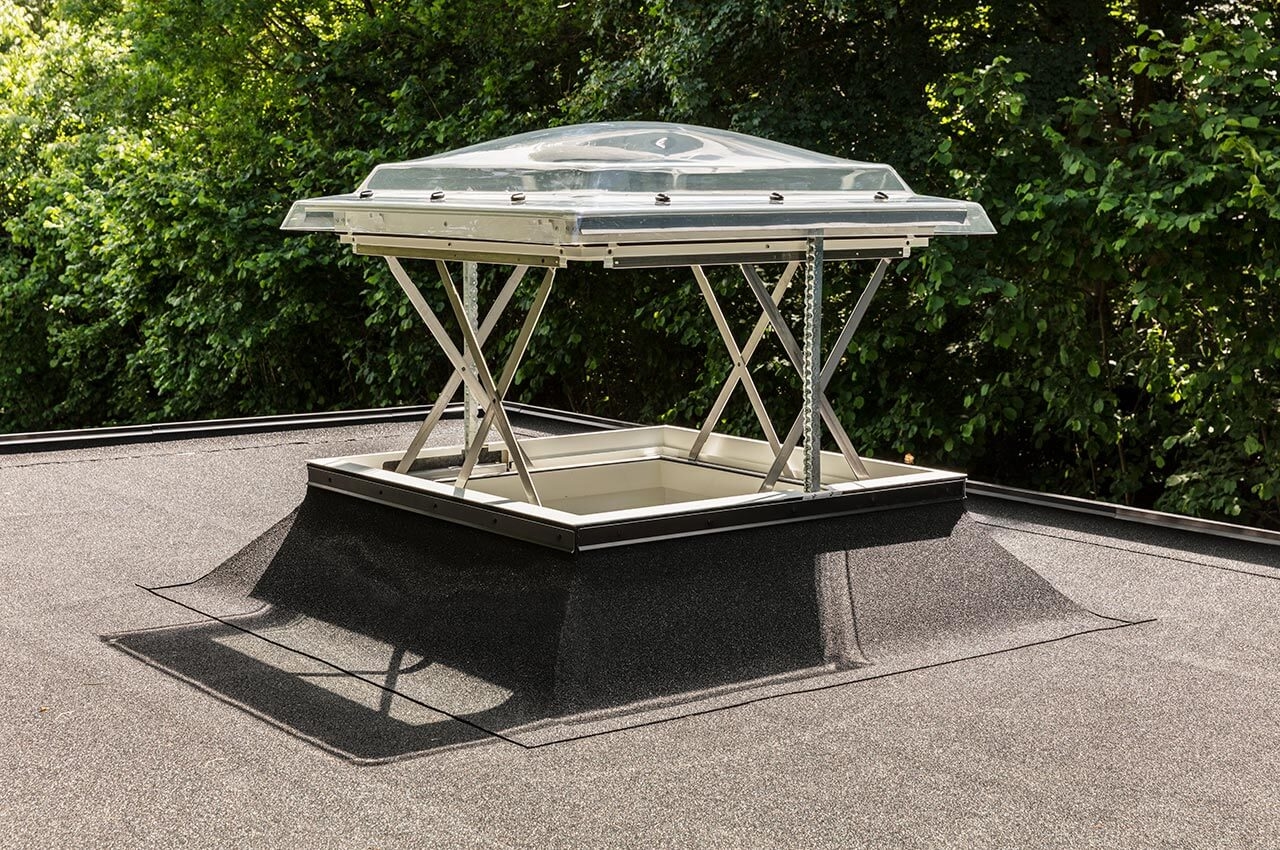

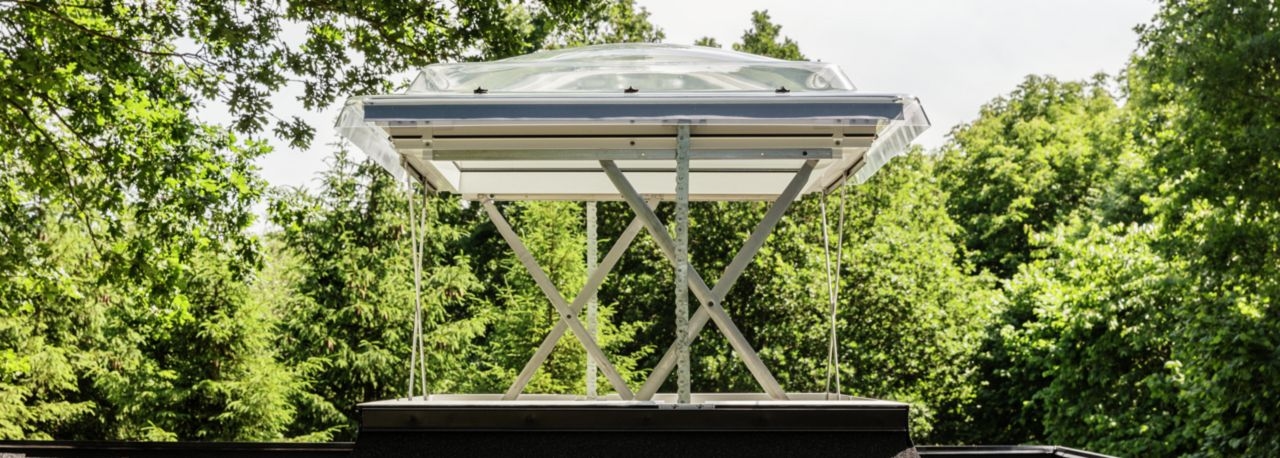

VELUX CSP hő- és füstelvezető felülvilágító kupola

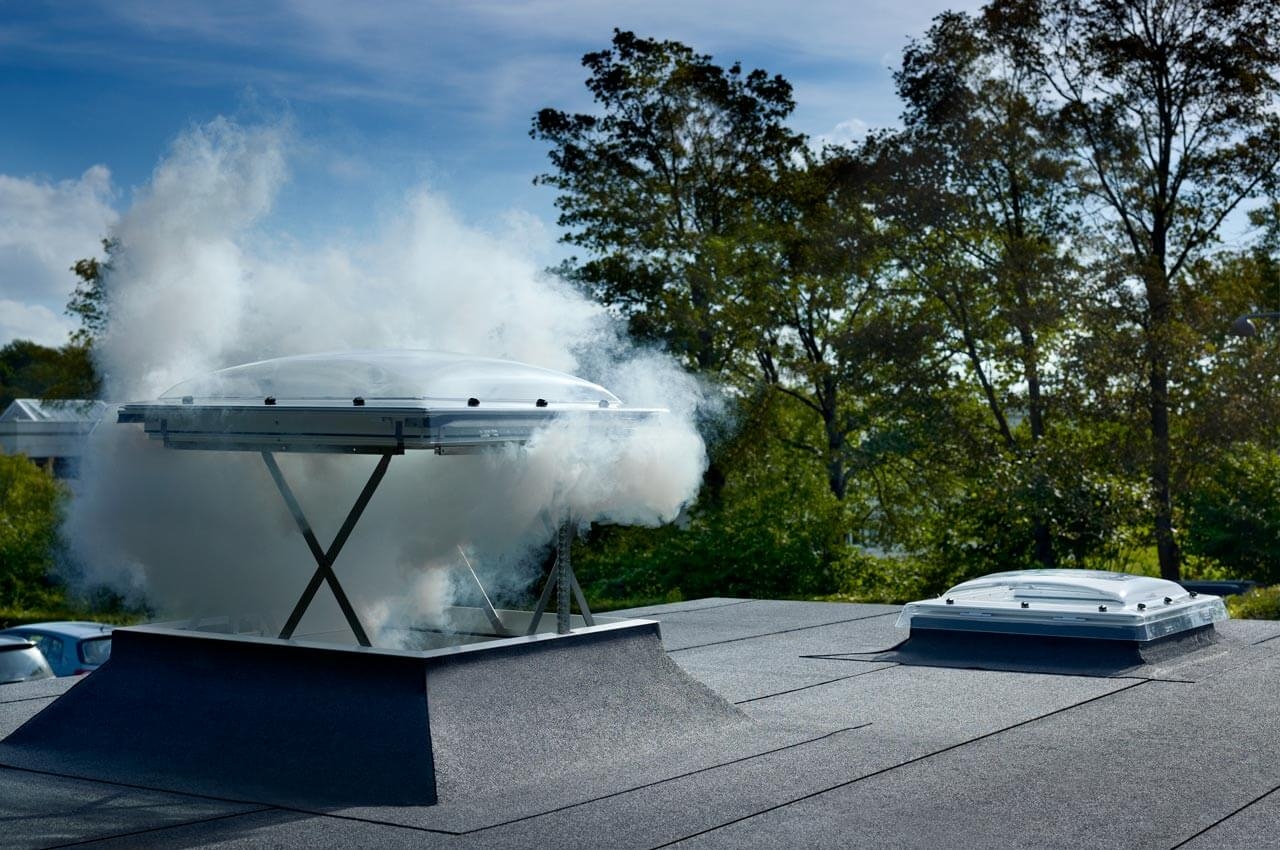

A VELUX hő- és füstelvezető felülvilágító kupolákat jellemzően lépcsőházakban és folyosókon alkalmazzák, tűz esetén automatikusan kinyílik és kivezeti a füstöt, gázokat az épületből. Vészhelyzeten kívül pedig hozzájárul az épülethasználók mindennapi komfortérzetéhez. A tokba rejtett motor egy perc alatt 50 cm-re nyitja a felülvilágítót. Megjelenése azonos a normál VELUX felülvilágító kupolákéval. Az ablak komfort szellőzés funkcióval is rendelkezik.

  • egy percen belül 50 cm-ig nyílik
  • tűzbiztonsági besorolás: AA
  • kétrétegű hőszigetelő üvegezés

Letöltések

CSP hő- és füstelvezető felülvilágító kupola - műszaki adatlap

CSP hő- és füstelvezető felülvilágító kupola

pdf 835.0 kB
műszaki adatlap

CSP hő- és füstelvezető felülvilágító kupola beépítési útmutató - szerelési útmutató

CSP hő- és füstelvezető felülvilágító kupola beépítési útmutató

pdf 2.6 MB
szerelési útmutató

VELUX csomóponti rajzok - CAD fájl

VELUX csomóponti rajzok

CAD fájl

VELUX 3D objektumok (ArchiCAD, SketchUp és Revit modellek) - BIM fájl

VELUX 3D objektumok (ArchiCAD, SketchUp és Revit modellek)

BIM fájl

VELUX teljesítménynyilatkozatok - teljesítménynyilatkozat

VELUX teljesítménynyilatkozatok

teljesítménynyilatkozat


Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

-- 73QV

elhelyezés / beépítés / felhasználás helye

elhelyezés / beépítés / felhasználás helye

kereskedelmi épületek; lépcsőházak; folyosók

fényáteresztő képesség (td65) [%]

fényáteresztő képesség (td65) [%]

0,72 (ISD 0000)
0,25 (ISD 0100)
0,70 (ISD 0010)
0,26 (ISD 0110)

funkció / felhasználás célja

funkció / felhasználás célja

hő- és füstelvezető felülvilágító lapostetőbe

gáztöltés

gáztöltés

argon

hőátbocsátási tényező: üvegezés (Ug) [W/m²·K]

hőátbocsátási tényező: üvegezés (Ug) [W/m²·K]

0,53 (ISD 0000)
0,20 (ISD 0100)
0,50 (ISD 0010)
0,23 (ISD 0110)

hőátbocsátási tényező (U) [W/m²·K]

hőátbocsátási tényező (U) [W/m²·K]

0,99 (EN 1873)

méretek, A×B [cm]

méretek, A×B [cm]

100x100; 120x120

működtetés

működtetés

elektromos

súlyozott laboratóriumi léghanggátlás (Rw) [dB]

súlyozott laboratóriumi léghanggátlás (Rw) [dB]

33 (-1; -4)

tető hajlásszöge [°]

tető hajlásszöge [°]

0-15

tok anyaga

tok anyaga

extrudált PVC

tűzvédelmi osztály

tűzvédelmi osztály

B-s1, d0

üvegezés

üvegezés

4 mm úsztatott üveg (külső üveg)
2x3 mm ragasztott torzításmentes (úsztatott) üveg Low-E bevonattal (belső üveg)

üvegezés tulajdonsága

üvegezés tulajdonsága

betörésbiztos

üveg rétegek közötti távolság [mm]

üveg rétegek közötti távolság [mm]

14,5

üveg rétegek száma

üveg rétegek száma

2
