A legfontosabb kérdés, ami a felhasználókat leginkább foglalkoztatja a magas testsűrűségű polietilénből előállított szigetelésvédő lemezekkel és ezek geotextíliával kasírozott változataival kapcsolatban az az, hogy a szóban forgó lemezt hogyan is kell valójában beépíteni?

A kérdésnek még akkor kell felmerülnie, amikor az építkezésen egy úgynevezett „csupasz”, azaz geotextília kasírozás nélküli, általában 8, esetenként 20 mm hullámmagasságú dombornyomott lemez megjelenik.

Alkalmazási lehetőségek

Nézzük meg, hogy ezen anyagokat egyáltalán mikor lehet alkalmazni, illetve pontosan milyen szerepet is töltenek be az adott rétegrendben. A felsorolt példákban új építésekről és függőleges beépítésekről beszélünk, hisz egy felújítás, illetve egy vízszintes felület egész más műszaki követelményekkel jár.

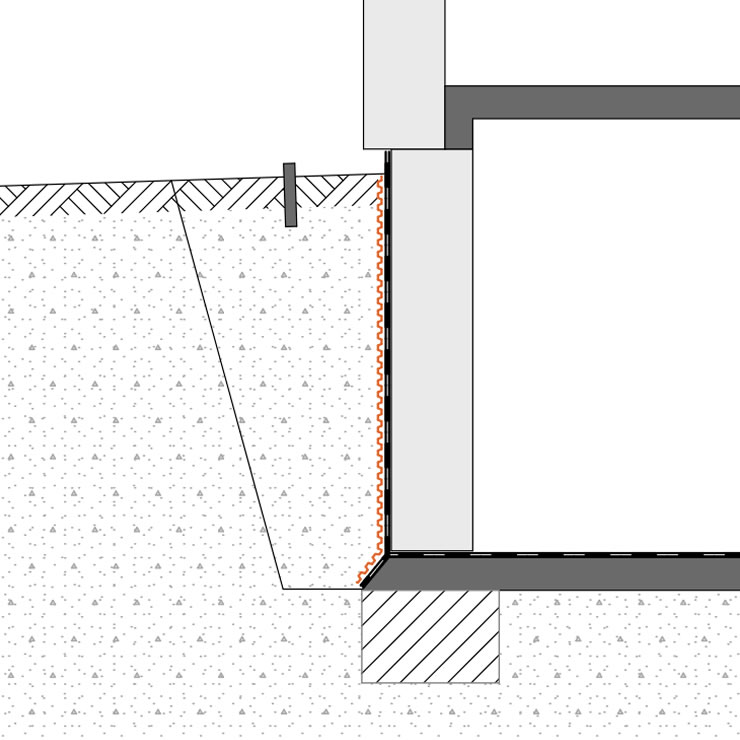

A 8 mm hullámmagasságú, dombornyomott lemez kizárólag szigetelésvédelemként építhető be azon függőleges alépítményi szigeteléseknél, ahol a termett talaj szerkezete jó vízáteresztő képességű (pl. homokos vagy kavicsos stb., a talajmechanikai vizsgálatok alapján a talaj vízáteresztő képessége k>10-4 m/s a DIN 18130-1 szerint), azaz torlódó vizek nagyobb esőzéseknél sem alakulhatnak ki.

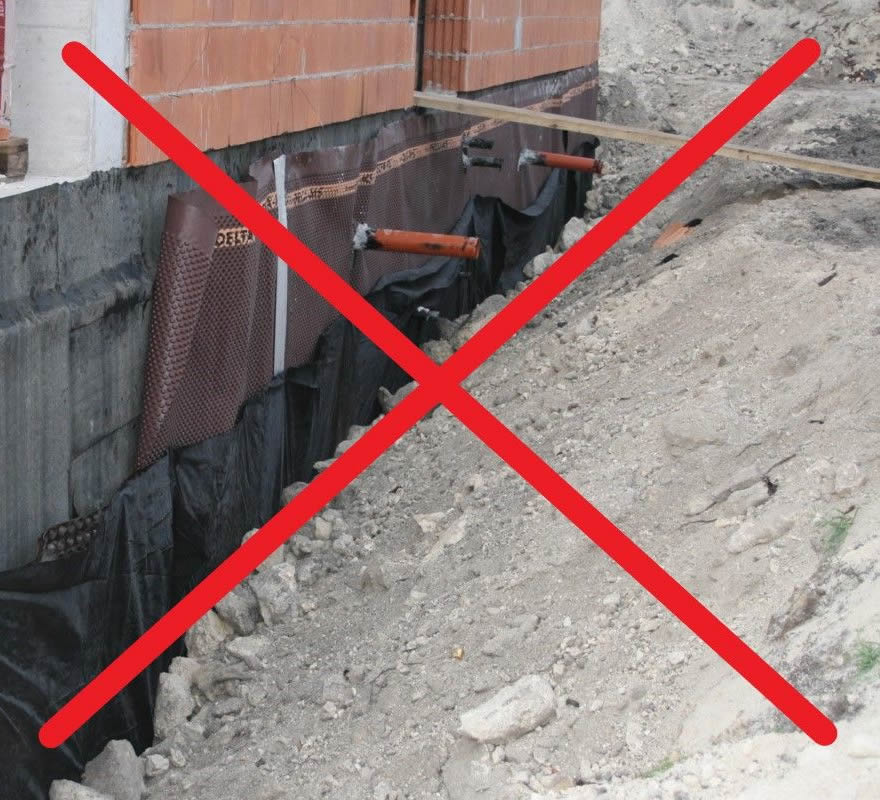

Ezek az anyagok vízelvezetésre teljesen alkalmatlanok.

Szakszerű szigetelésvédelem a Dörken megoldásaival
Szakszerű szigetelésvédelem a Dörken megoldásaival
Szakszerű szigetelésvédelem a Dörken megoldásaival
Szakszerű szigetelésvédelem a Dörken megoldásaival

Szigetelésvédő lemez beépítésekor a legfontosabb feladat a kialakított szigetelési rétegek fizikai védelme. Ennek következtében a dombornyomott lemez beépítési iránya az alatta lévő rétegrendtől függ. Amennyiben a lemeznek nyomásérzékeny vízszigetelést vagy például zártcellás hőszigetelést kell védenie, úgy a földnyomás következtében esetlegesen kialakuló „bütyök benyomódások” elkerülése érdekében a lemez domborulatainak a föld felé kell nézniük.

Nagyobb, azaz 20 mm dombormagasságú lemezeket általában speciális, kéthéjú szerkezeteknél használunk (ebből Magyarországon a legelterjedtebb változat a résfal), amikor is két betonréteg közé kerül beépítésre az anyag, és a bélésfal bennmaradó zsaluzataként és vízelvezető rétegként is funkcionál. Ebben az esetben a bütyök mindig afelé a betonréteg felé néz, ahonnan a szivárgó vizet várjuk, jelen esetben a résfal fugái engedhetnek át vizet, így erre fordítjuk a domborulatokat. Ebben a különleges esetben felületszivárgónak hívhatjuk ezt a lemezt, hiszen nem töltünk neki földet, így nem tömítjük el a bütykök közötti rést.

Drénezés

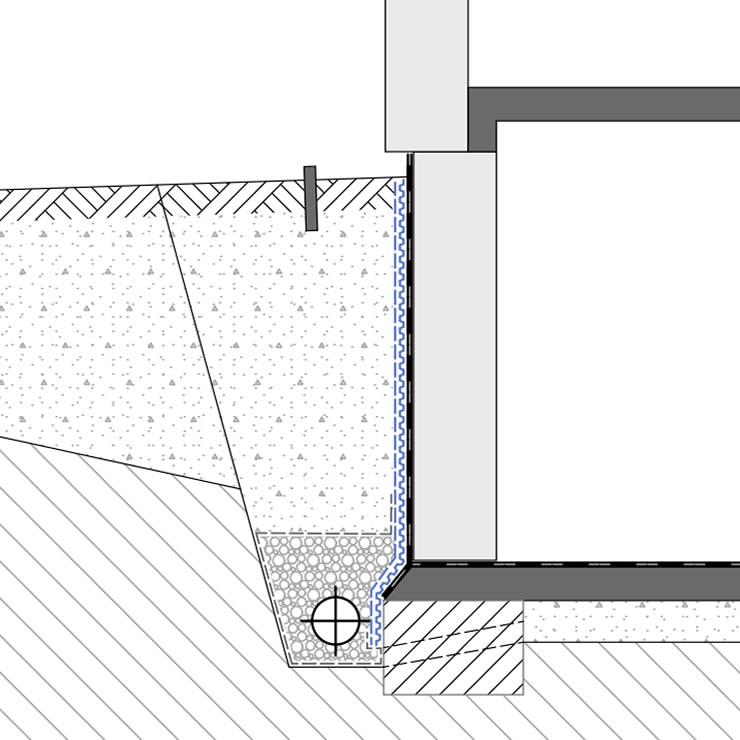

Előfordulhat, hogy az épületet körülvevő talaj kötött, vízelvezető képessége gyenge (k≤10-4 m/s a DIN 18130-1 szerint), azaz a szigetelt felületnek nemcsak mechanikai védelemre van szüksége, hanem a torlódó vizek elvezetésére is. A munkagödör kiásása, majd visszatöltése után hány évnek kell eltelnie ahhoz, hogy a megbolygatott talaj ugyanolyan tömörségű legyen, mint a mellette pár méterrel lévő rétegek. Ilyenkor az épület mellett lévő lazább föld egy ideig „medenceként” működik, a rétegvizek mellett az esővíz is könnyedén megtalálja, így okozva problémát.
Ezeknél a feladatoknál kerül előtérbe a drénezés, azaz a felületszivárgó lemez használata.

Szakszerű szigetelésvédelem a Dörken megoldásaival
Szakszerű szigetelésvédelem a Dörken megoldásaival

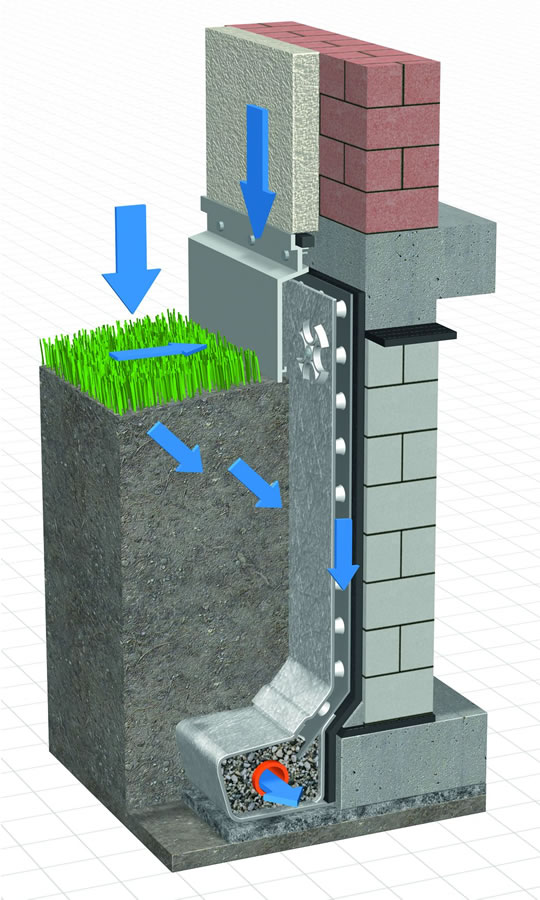

A drén szó leereszt, lecsapol, levezet, felszívódik, elfolyik, levezetődik jelentéssel bír. Vagyis csak olyan drénlemez használható, mely alkalmas a szóban forgó vizek elvezetésére. A hagyományos, az 1980-as években piacra dobott szigetelésvédő, dombornyomott lemezek mellett már 1985 óta gyárt a Dörken gyárilag geotextíliával kasírozott felületszivárgó lemezt, amely mint egy csatorna működik a visszatöltött földréteg és a szigetelés között. Ebben az esetben a leszivárogtatott víz elvezetéséről természetesen gondoskodni kell egy szakszerűen kivitelezett drénágy (eltömődésmentes geotextília, mosott kulé kavics, megfelelő falvastagságú, perforált dréncső) segítségével.

Szakszerű szigetelésvédelem a Dörken megoldásaival
Szakszerű szigetelésvédelem a Dörken megoldásaival

Ahhoz, hogy a felületszivárgó lemezeknél a vízelvezetés létrejöjjön, természetesen a domborulatoknak a rájuk kasírozott szűrőréteggel együtt a föld felé kell nézniük. Az ilyen típusú lemezek esetében elengedhetetlen a hosszú élettartam, melyet a Dörken egyes termékeivel már minimum 100 évre prognosztizál.

Szakszerű szigetelésvédelem a Dörken megoldásaival
Szakszerű szigetelésvédelem a Dörken megoldásaival

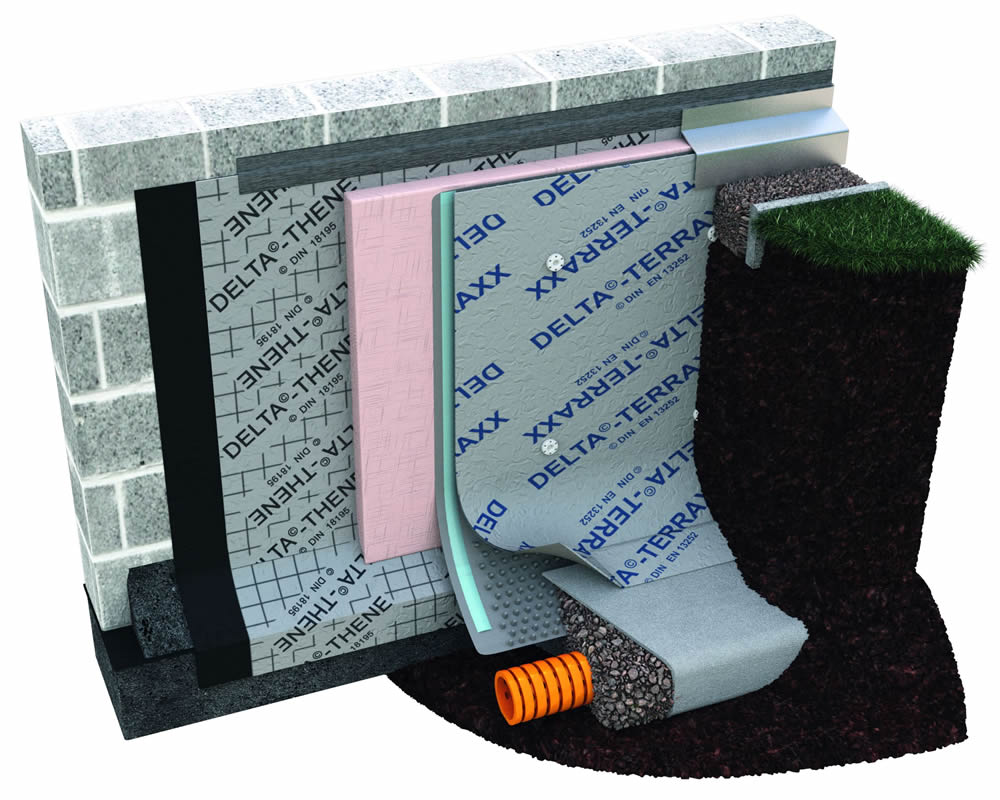

Az utóbbi időben egyre elterjedtebbek a vastag kent, illetve a szórt vízszigetelések, melyek extrém nyomásérzékenyek, s ha nem kerül rájuk hőszigetelés, akkor különleges bánásmódot igényelnek. Ilyen esetekben olyan drénlemezt kell alkalmazni védelemre és vízelvezetésre, amelynek külső oldalára a már említett eltömődésmentes geotextíliát, belső oldalára pedig speciális csúsztató fóliát kasíroztak annak érdekében, hogy a talaj tömörödése során legyen mozgási lehetősége az anyagnak, és az nehogy belenyomódjon a szigetelésbe, lehúzva azt a falról. 1993 óta elérhető Magyarországon az erre alkalmas felületszivárgó lemez is.

Forrás: Dvorák Andrea – szaktanácsadó, Dörken Kft.
