Roto Frank DST Hungary Kft.

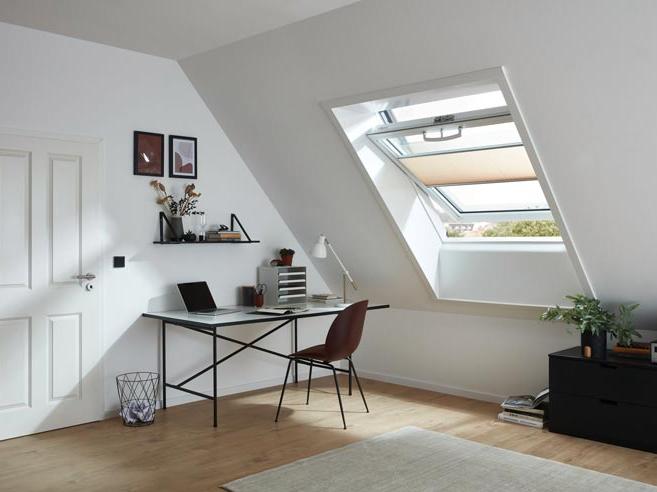

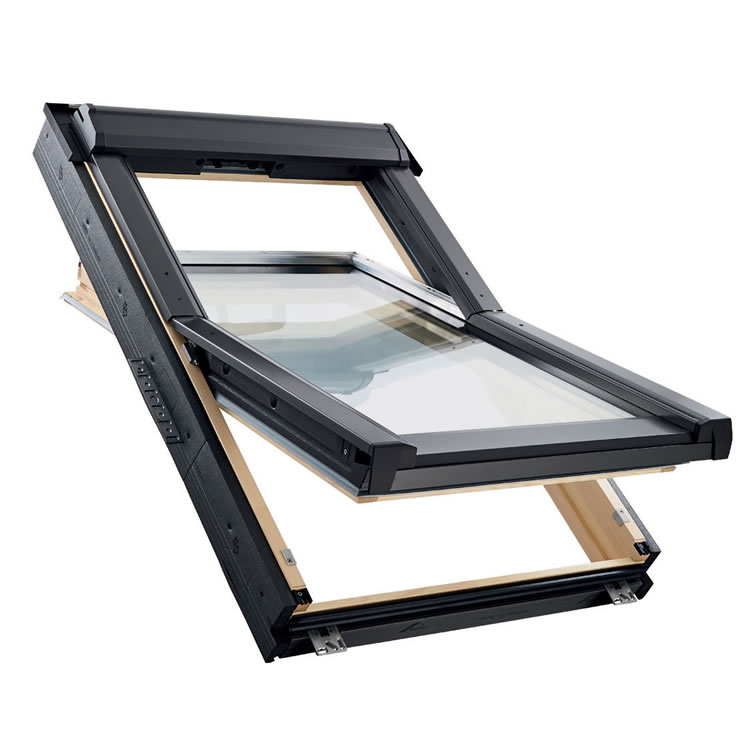

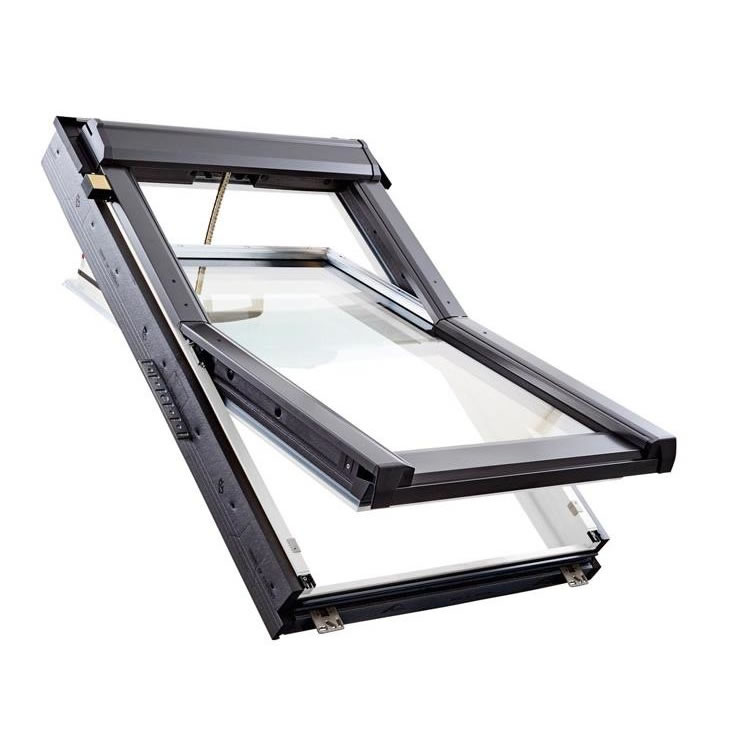

RotoQ4 billenő tetőtéri ablak

A RotoQ középen billenő ablakszárnnyal és felső kilinccsel rendelkezik. Az ablak használata jobb és balkezesek számára is kényelmes az ergonomikus kilincsnek köszönhetően. A 3-rétegű üvegezéssel 0,77-es Uw érték érhető el, ami a passzívház követelményeknek is megfelel. Dupla Hőszigetelő Csomaggal és a robusztus kialakításával a RotoQ megvéd az időjárás viszontagságaitól és csökkenti a lakás energiafogyasztását. Az utólag is állítható ablakszárnynak köszönhetően a tetőszerkezet elmozdulásakor nem szükséges az ablak megbontása a tok és szárny távolságának korrekciójához.

  • kényelem: ergonomikus kilincs, a könnyebb kezelhetőségért
  • kiemelkedő energiahatékonyság: gyárilag előszerelt Hőszigetelő Csomaggal és belső párazáró fóliával rendelkezik. Passzívház követelménynek megfelelő üvegezéssel is rendelhető.
  • biztonság: 15 év szavatosság a vasalat, a profil és a külső üveg törésére jégkár esetén

Letöltések

RotoQ4 billenő tetőtéri ablak - műszaki adatlap

műszaki adatlap

pdf 691.6 kB
RotoQ4 billenő tetőtéri ablak

RotoQ4 billenő tetőtéri ablak - ArchiCAD - BIM fájl

BIM fájl

zip 109.0 kB
RotoQ4 billenő tetőtéri ablak - ArchiCAD

RotoQ4 billenő tetőtéri ablak - Revit - BIM fájl

BIM fájl

zip 11.4 MB
RotoQ4 billenő tetőtéri ablak - Revit

RotoQ billenő tetőtéri ablak, fa, 3-rétegű üvegezéssel 1. - teljesítménynyilatkozat

teljesítménynyilatkozat

pdf 200.8 kB
RotoQ billenő tetőtéri ablak, fa, 3-rétegű üvegezéssel 1.

RotoQ billenő tetőtéri ablak, fa, 3-rétegű üvegezéssel 2. - teljesítménynyilatkozat

teljesítménynyilatkozat

pdf 160.9 kB
RotoQ billenő tetőtéri ablak, fa, 3-rétegű üvegezéssel 2.

RotoQ Plus billenő tetőtéri ablak, fa, 3-rétegű üvegezéssel 1. - teljesítménynyilatkozat

teljesítménynyilatkozat

pdf 200.8 kB
RotoQ Plus billenő tetőtéri ablak, fa, 3-rétegű üvegezéssel 1.

RotoQ Plus billenő tetőtéri ablak, fa, 3-rétegű üvegezéssel 2. - teljesítménynyilatkozat

teljesítménynyilatkozat

pdf 160.5 kB
RotoQ Plus billenő tetőtéri ablak, fa, 3-rétegű üvegezéssel 2.


Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

RotoQ4 K RotoQ4 H

anyag

anyag

műanyag

anyag

fa

elhelyezés / beépítés / felhasználás helye

elhelyezés / beépítés / felhasználás helye

lakótérben
magas páratartalmú helyiségekben

elhelyezés / beépítés / felhasználás helye

lakótérben

felületkezelés

felületkezelés

felületkezelés

1 alapimpregnálás, 2 fedőréteg

garancia [év]

garancia [év]

15 (vasalat, profil és a külső üveg törésére jégkár esetén)

garancia [év]

15 (vasalat, profil és a külső üveg törésére jégkár esetén)

hőátbocsátási tényező: teljes ablak (Uw) [W/m²·K]

hőátbocsátási tényező: teljes ablak (Uw) [W/m²·K]

1,1 (2-rétegű Standard üvegezés)
0,9 (3-rétegű Comfort üvegezés)
0,77 (3-rétegű Premium üvegezés)

hőátbocsátási tényező: teljes ablak (Uw) [W/m²·K]

1,1 (2-rétegű Standard üvegezés)
0,9 (3-rétegű Comfort üvegezés)
0,77 (3-rétegű Premium üvegezés)

hőátbocsátási tényező: üvegezés (Ug) [W/m²·K]

hőátbocsátási tényező: üvegezés (Ug) [W/m²·K]

1,0 (2-rétegű Standard üvegezés)
0,7 (3-rétegű Comfort üvegezés)
0,5 (3-rétegű Premium üvegezés)

hőátbocsátási tényező: üvegezés (Ug) [W/m²·K]

1,0 (2-rétegű Standard üvegezés)
0,7 (3-rétegű Comfort üvegezés)
0,5 (3-rétegű Premium üvegezés)

kilincs

kilincs

felső

kilincs

felső

külső borítás anyaga

külső borítás anyaga

alumínium lemez

külső borítás anyaga

alumínium lemez

légzárási fokozat

légzárási fokozat

4. osztály

légzárási fokozat

4. osztály

működtetés

működtetés

manuális

működtetés

manuális

nyitási mód

nyitási mód

középen billenő

nyitási mód

középen billenő

össz napenergia átbocsátás (g)

össz napenergia átbocsátás (g)

52 (2-rétegű Comfort üvegezés)
47 (3-rétegű Comfort üvegezés)
38 (3-rétegű Premium üvegezés)

össz napenergia átbocsátás (g)

52 (2-rétegű Comfort üvegezés)
47 (3-rétegű Comfort üvegezés)
38 (3-rétegű Premium üvegezés)

súlyozott laboratóriumi léghanggátlás (Rw) [dB]

súlyozott laboratóriumi léghanggátlás (Rw) [dB]

33 (-1 ; -4) (2-rétegű Comfort üvegezés)
38 (-5 ; -6) (3-rétegű Comfort üvegezés)
38 (-1 ; -5) (3-rétegű Premium üvegezés)

súlyozott laboratóriumi léghanggátlás (Rw) [dB]

33 (-2 ; -4) (2-rétegű Comfort üvegezés)
38 (-2 ; -5) (3-rétegű Comfort és Premium üvegezés)

színválaszték

színválaszték

fehér
R703 antracit-metál (külső borítás)
fehér (kilincs)

színválaszték

natúr; fehér
R703 antracit-metál (külső borítás)
középszürke (kilincs)

tető dőlésszöge [°]

tető dőlésszöge [°]

15-90

tető dőlésszöge [°]

15-90

tok anyaga

tok anyaga

többlégkamrás műanyag profil

tok anyaga

rétegragasztott északi fenyő

üvegezés tulajdonsága

üvegezés tulajdonsága

kívül edzett biztonsági üveg hővédő bevonattal (2-rétegű Standard üvegezés)
kívül edzett üveg, belül ragasztott biztonsági üveg (3-rétegű Comfort és Premium üvegezés)

üvegezés tulajdonsága

kívül edzett biztonsági üveg hővédő bevonattal (2-rétegű Standard üvegezés)
kívül edzett üveg, belül ragasztott biztonsági üveg (3-rétegű Comfort és Premium üvegezés)

üveg rétegek száma

üveg rétegek száma

2; 3

üveg rétegek száma

2; 3

A felújítás ablaka méretben is passzol a régi helyére

Egy nemzetközi felmérés is megerősítette azokat az irányokat, amelyekre fókuszálva évtizedek óta folyik a fejlesztés a Rotonál. Nem meglepő módon a tetőablak vásárlók számára fontos a fűtési energia megtartása, a beépítés utáni biztos megoldás nyújtása a pazarlással szemben. Kifejezetten ezeket az igényeket elégíti ki a RotoQ termékcsalád, amely beépítése sem okoz gondot, méretrendje ugyanis azonos a régebbi típusú ablakokkal.

A felmérés eredményei alapján kifejlesztett ablakkal szemben a takarékosság mellett alapelvárás, hogy ha felújításkor új tetősíkablak kerül a régi helyére, akkor az méretben is passzoljon - ez tehát ennél a modellnél nem is lehetett kérdés.

Gyors beépítés, pontos illeszkedés
Ha az ablak már nehezen nyílik, műszakilag elavult, erősen kopott, vagy szökik rajta a meleg, behúz a szél, akkor bizony cserére szorul. A problémák áthidalása a szakemberek számára könnyű feladat a RotoQ tetőablakkal, mely méretrendje megegyezik a régebbi típusú ablakokkal, így nem kell a tető megbontásával bajlódni. Azért is lett a RotoQ a "felújítás ablaka", mert az állítható forgózsanérnak köszönhetően nem szükséges az ablak megbontása a tok és szárny távolságának korrekciójához, előnye a garantált résméreteknek köszönhető robusztusság. Ez a modell tehát minimálisra csökkenti a beépítés időtartamát és biztosítja a hosszan tartó használatot.

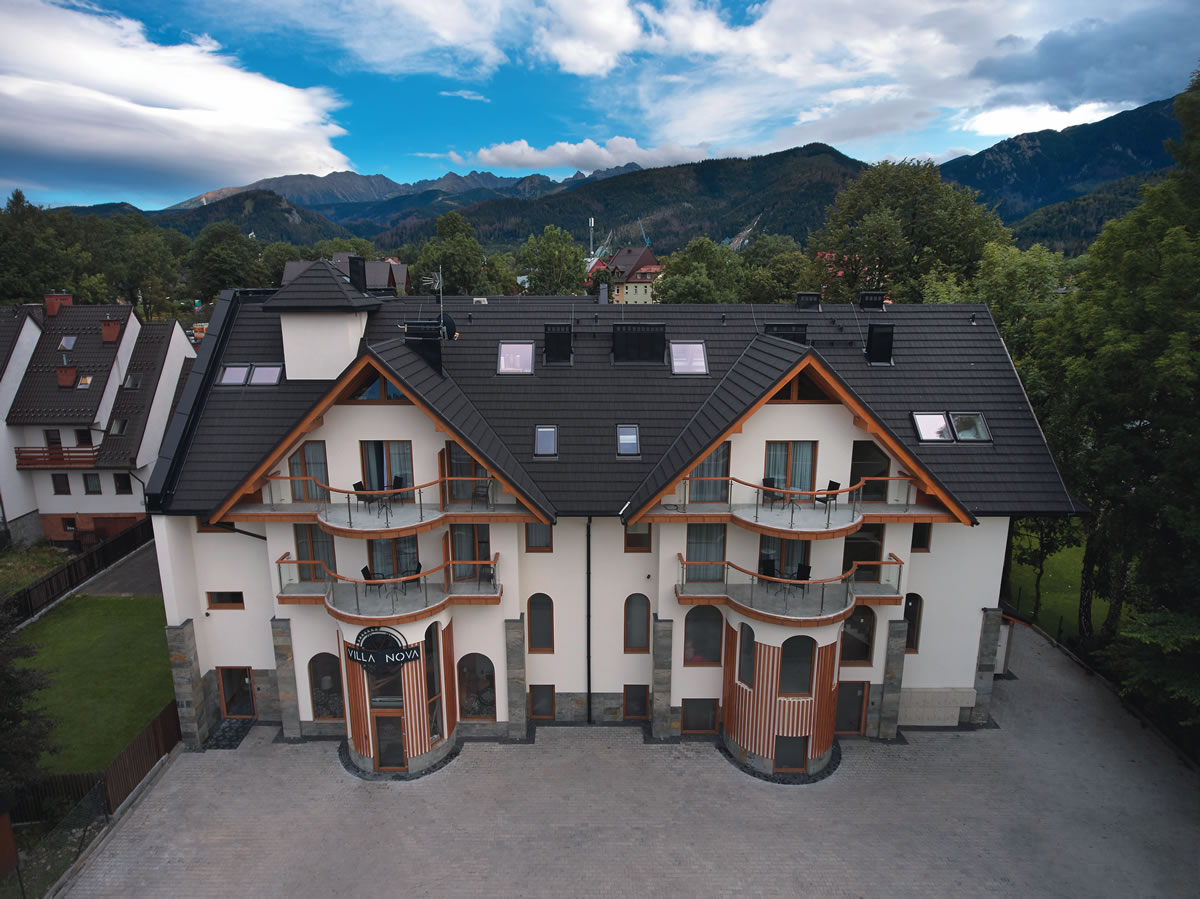

RotoQ4 billenő tetőtéri ablak felújításhoz
RotoQ4 billenő tetőtéri ablak

"Klikk" és minden a helyére kerül
Tetőfelújítás utáni komoly bosszúságot tud okozni, ha a szépen kialakított tetőtér beázik. Ez azonban teljesen kizárható a Roto beépítést könnyítő ablakaival, ha a kivitelezés szakszerű kezekben van. A RotoQ nagy előnye az erős és tartós beépítést garantáló intelligens illesztési rendszer, amely csavarok és szerszám nélkül garantálja mindezt. Működése egyszerű: a szerelővasak rögzítése után minden fontos szerelési lépést egy-egy "klikk" hang erősít meg. Az ablak szerelése során az egyes elemek helyes beillesztésekor egy-egy kattanás hallatszik, így akusztikus visszajelzéseket kap a beépítő, ha helyesen dolgozik.

Nincsenek hőhidak
A RotoQ választása egyaránt biztosít értéktöbblet az ergonomikus kialakításnak, a leegyszerűsített profiloknak köszönhető esztétikus megjelenéssel, valamint a belső vízkivezetéssel. Jól ismert tény, hogy a tetőtérben mennyire fontos a jó hőszigetelés vagy akár a tetőablak műszaki paraméterei: mit sem ér a kiemelkedően jó üvegezés, ha a tetőszerkezet és az ablak érintkezése energetikailag a tető gyenge pontja lesz. Az említett modell ennek tekintetében is kiemelkedő. Előre beépített hőszigetelő csomaggal rendelkezik, P5 kivitel igénylése esetén pedig előszerelt külső hőszigetelést is tartalmaz. Ez megakadályozza a tetőn a hőhidak kialakulását, így az ablak hozzájárul az épület energiahatékony működéséhez.

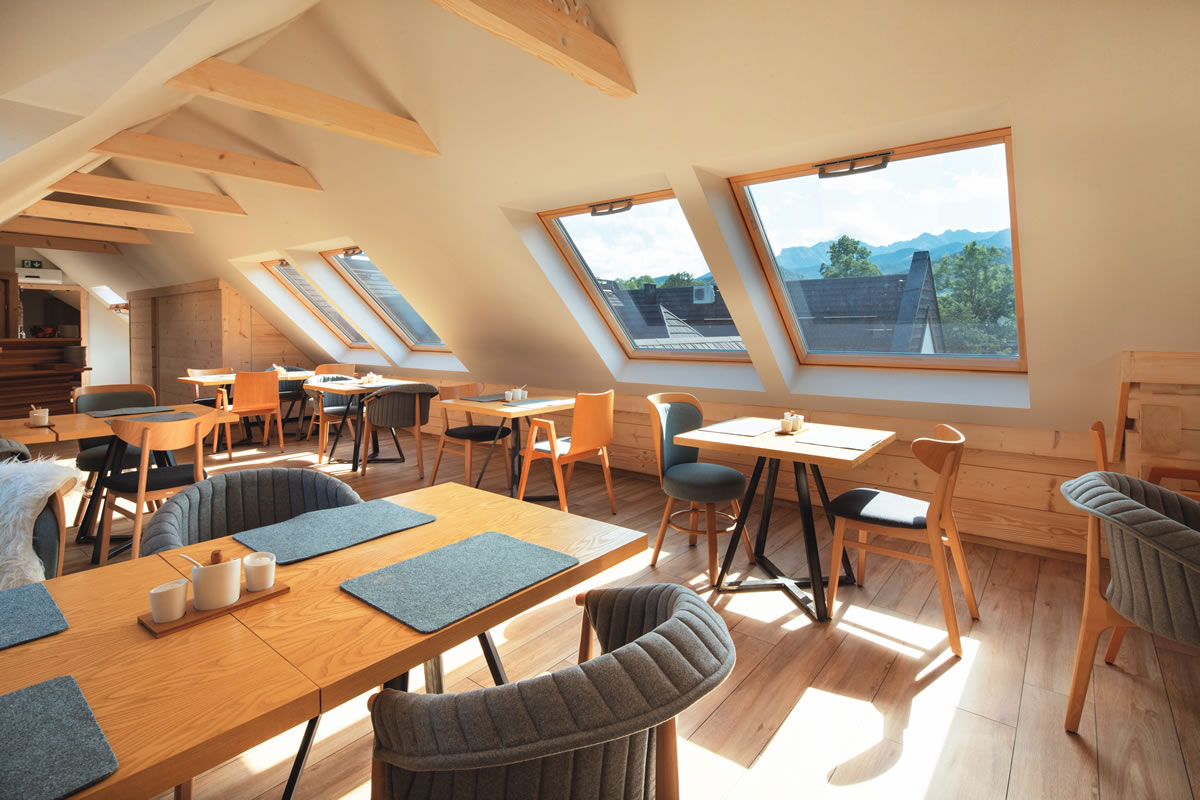

RotoQ4 billenő tetőtéri ablak felújításhoz
RotoQ4 billenő tetőtéri ablak felújításhoz

A RotoQ tetőablakok alapkivitele is a 1,1 W/m²K hőátbocsátási tényezőjű kétrétegű üvegezéssel kiugróan jónak számít, de a könnyedén elérhető 0,77 Uw értékkel akár a legszigorúbb passzívház követelményeknek is megfelel. Mindezekkel az egész ablak kialakítása a könnyű beépítést segíti elő.
Nem lehet kérdés, ha felújításról van szó, akkor megbízható megoldást kínál a régi helyére méretben is passzoló RotoQ modell.

RotoQ4 billenő tetőtéri ablak felújításhoz
RotoQ4 billenő tetőtéri ablak felújításhoz
