fischer ULTRACUT FBS II betoncsavar

Nagy teljesítményű beton csavar egyszerű szerelhetőséggel. A fischer ULTRACUT FBS II cinkkel galvanizált acél betoncsavar (átmérő 8-14) és korrózióálló acél (átmérő 8-12) erőteljes rögzítési megoldás kényelmes szereléssel. A fűrészfogak geometriája biztosítja a gyors és egyszerű szerelést . A betoncsavar ideális rögzítés szerelősínekhez, konzolokhoz és polcrendszerekhez. A cinkkel galvanizált acél kivitel beltérre, a korrózióálló acél kivitel speciálisan kültéri alkalmazásra használható. A szortiment különböző fejkialakításokat kínál: süllyesztett fejű torx behajtással, és hatlapfejű, torx behajtással vagy anélkül (csak cinkkel galvanizált acél) külön rendelésre.
Az ULTRACUT FBS II 6 SK fej alatti speciális kettős szög-geometriája növeli a betoncsavar stabilitását becsavarás közben. A csavar mélyen belevág a betonba és nagy terhelhetőségeket tesz lehetővé. Különböző fejkialakítások maximális rugalmasságot nyújtanak az alkalmazási megoldásokhoz: Hatlapfejű, lencsefejű/nagy lencsefejű, süllyesztett fejű és belsőmenetes hüvellyel / menetes véggel. Az ULTRACUT FBS II 6 tökéletesen alkalmazható csővezetékek, szerelősínek, légvezetékek és egyéb épületgépészeti/karbantartási feladatokhoz.

  • galvanizált acél, korrózióálló acél
  • többszöri felhasználhatóság ideiglenes szerkezeteknél
  • különböző fejkialakítások

Letöltések

fischer ULTRACUT FBS II betoncsavar - részletes termékismertető

fischer ULTRACUT FBS II betoncsavar

pdf 12.6 MB
részletes termékismertető

fischer CAD termékadatbázis - CAD fájl

fischer CAD termékadatbázis

CAD fájl

fischer ULTRACUT FBS II 6 F betoncsavar - Terhelési táblázat - tervezési segédlet

fischer ULTRACUT FBS II 6 F betoncsavar - Terhelési táblázat

pdf 239.2 kB
tervezési segédlet

fischer ULTRACUT FBS II T1 betoncsavar - Terhelési táblázat - tervezési segédlet

fischer ULTRACUT FBS II T1 betoncsavar - Terhelési táblázat

pdf 57.0 kB
tervezési segédlet

fischer ULTRACUT FBS II T2 betoncsavar - Terhelési táblázat - tervezési segédlet

fischer ULTRACUT FBS II T2 betoncsavar - Terhelési táblázat

pdf 49.3 kB
tervezési segédlet

fischer ULTRACUT FBS II T3betoncsavar - Terhelési táblázat - tervezési segédlet

fischer ULTRACUT FBS II T3betoncsavar - Terhelési táblázat

pdf 41.6 kB
tervezési segédlet

fischer ULTRACUT FBS II T4 betoncsavar - Terhelési táblázat - tervezési segédlet

fischer ULTRACUT FBS II T4 betoncsavar - Terhelési táblázat

pdf 49.9 kB
tervezési segédlet


Nem találta meg, amit keres?

Dokumentum igénylése

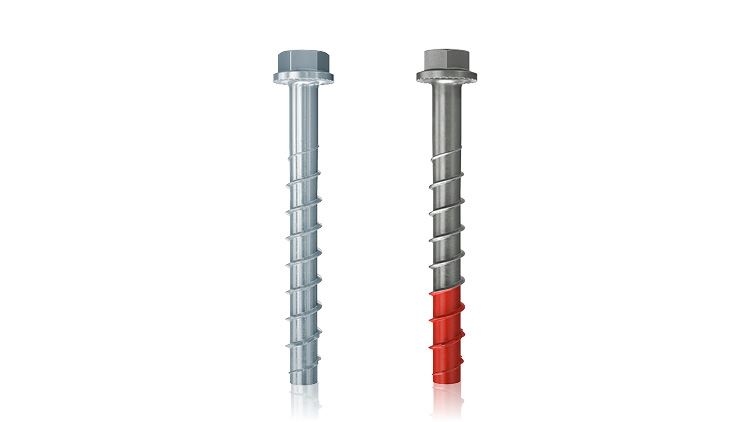

fischer betoncsavar ULTRACUT FBS II cinkkel galvanizált acél (átmérő 8-14) és korrózióálló acél (átmérő 8-12)



A fischer ULTRACUT FBS II cinkkel galvanizált acél betoncsavar (átmérő 8-14) és korrózióálló acél (átmérő 8-12) erőteljes rögzítési megoldás kényelmes szereléssel. A fűrészfogak geometriája biztosítja a gyors és egyszerű szerelést . A betoncsavar ideális rögzítés szerelősínekhez, konzolokhoz és polcrendszerekhez. A cinkkel galvanizált acél kivitel beltérre, a korrózióálló acél kivitel speciálisan kültéri alkalmazásra használható. A szortiment különböző fejkialakításokat kínál: süllyesztett fejű torx behajtással, és hatlapfejű, torx behajtással vagy anélkül (csak cinkkel galvanizált acél) külön rendelésre.

fischer ULTRACUT FBS II betoncsavar
fischer ULTRACUT FBS II betoncsavar

Előnyök:

  • Három rögzítési mélység átmérőnként.
  • Nem szükséges furattisztítás:
      - mennyezetbe és padlóba szereléskor fúrókalapáccsal vagy gyémántfúróval fúrt furatba.
      - üreges fúrószárral fúrt furatba.
  • Feszítésmentes rögzítés a legkisebb tengely- és peremtávolságokkal.
  • Engedély (ETA) önálló rögzítési pont létrehozásához repedéses betonba.
  • Engedély (DIBt) többszöri ideiglenes rögzítéshez pl. zsaluépítéshez.
  • Az FBS II az engedély szerint 2x visszalazítható és újra behajtható.

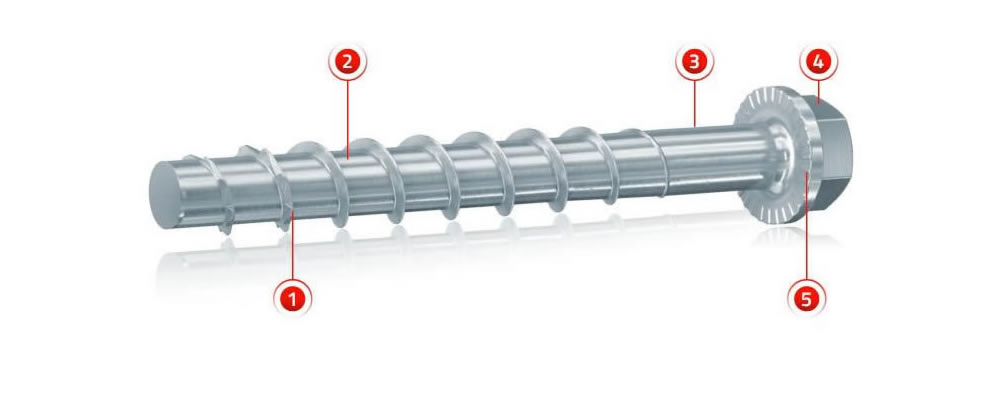

Termékjellemzők:

1. Az egyedülálló fűrészfogas geometriai kialakítás gyorsan vág bele az építőanyagba, és többszöri szerelést tesz lehetővé.

2. A speciális menetgeometriának köszönhetően a csavar mélyen belevág a betonba és nagy terhelhetőségeket tesz lehetővé. Ezáltal takarékos, mert kevesebb csavarra és kisebb talplemezre van szükség.

3. Az engedély lehetőséget ad a betoncsavar max. 20 mm-es visszalazítására két alkalommal és újra rögzítésére max. 10 mm-es hézagkiegyenlítés után.

4. Az ULTRACUT FBS II elérhető különböző fejkialakításokkal. Süllyesztett és hatlapfejű (Torx behajtással, illetve anélkül).

5. A fej alatti bordázat megakadályozza a nem kívánt visszacsavarodási effektust, ezáltal még biztonságosabbá teszi a csavart

fischer ULTRACUT FBS II betoncsavar
fischer ULTRACUT FBS II betoncsavar

Többszöri felhasználhatóság ideiglenes szerkezeteknél

Az FBS II Ø 8-14 használható ideiglenes rögzítésre (Dibt) (pl.zsaluzáshoz). Ebben az esetben a menet átmérőjét egy ellenőrzőgyűrűvel ellenőrizni kell minden beépítés előtt. Amíg a betoncsavar nem csúszik át az ellenőrzőgyűrűn az FBS II használható.

fischer ULTRACUT FBS II betoncsavar
fischer ULTRACUT FBS II betoncsavar

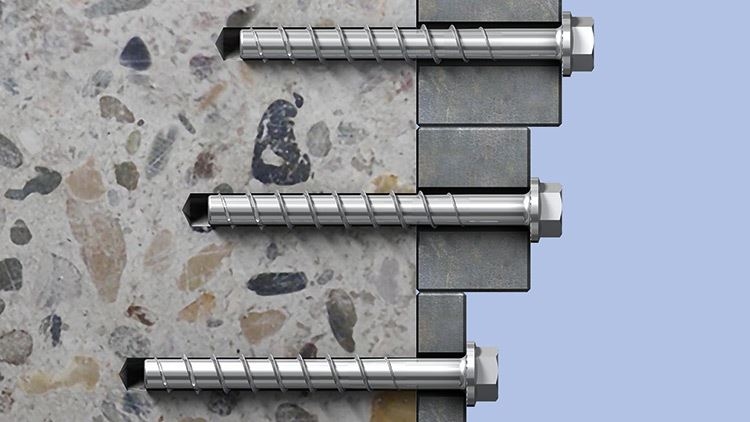

Három csavarbecsavarási mélység

Példa: FBS II 10x100 45/35/15 US
A terhelhetőség függ a becsavarás mélységétől:

  • alacsony terhelhetőség 4,29 kN és 45 mm-es hasznos hossz
  • közepes terhelhetőség 5,71 kN és 35 mm-es hasznos hossz
  • nagy terhelhetőség 9,61 kN és 15 mm-es hasznos hossz
fischer ULTRACUT FBS II betoncsavar - Három csavarbecsavarási mélység
fischer ULTRACUT FBS II betoncsavar - Három csavarbecsavarási mélység

Erőteljes és optimális alkalmazás kültéren és nedves beltérben

  • A piros speciálisan kemény csavarhegy gyorsabb és biztonságosabb szerelést biztosít.
  • A korrózióálló acélból készült betoncsavar nagy korrózióállóságot biztosít, lehetővé téve a nedves környezetben történő alkalmazást.
  • Az ETA értékelés lefedi a repedéses betonba történő alkalmazást és a C1 és C2 kategória megfelelővé teszi szeizmikus igénybevételekre.
  • Az ULTRACUT FBS II A4 betoncsavar lehetőséget kínál falazatba (tömör szerkezetű) történő beépítésre is.
fischer ULTRACUT FBS II betoncsavar
fischer ULTRACUT FBS II betoncsavar

fischer betoncsavar ULTRACUT FBS II 6 cinkkel galvanizált acél 6 mm-es átmérővel




Betoncsavar ULTRACUT FBS II 6 SK fej alatti speciális kettős szög-geometriája növeli a betoncsavar stabilitását becsavarás közben. A csavar mélyen belevág a betonba és nagy terhelhetőségeket tesz lehetővé.

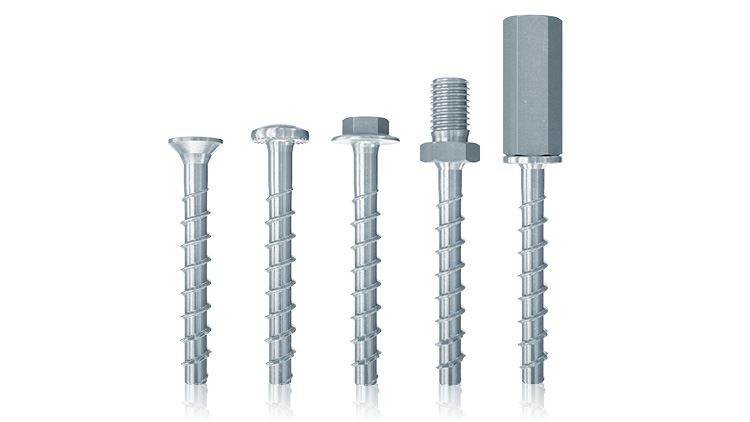

A különböző fejkialakítások maximális rugalmasságot nyújtanak az alkalmazási megoldásokhoz:  Hatlapfejű, lencsefejű/nagy lencsefejű, süllyesztett fejű és belsőmenetes hüvellyel / menetes véggel. Az ULTRACUT FBS II 6 tökéletesen alkalmazható csővezetékek, szerelősínek, légvezetékek és egyéb épületgépészeti/karbantartási feladatokhoz

fischer ULTRACUT FBS II 6 betoncsavar
fischer ULTRACUT FBS II 6 betoncsavar

Előnyök:

  • Az első 6 mm átmérőjű betoncsavar amely variálható rögzítési mélységgel biztosítja a szerelés rugalmasságát és nagy flexibilitást nyújt a terhelhetőségekben.
  • Az ETA 1. értékelés magában foglalja a repedt és repedésmentes betonba történő használatot, ezáltal a legmagasabb biztonsági követelményeknek is megfelel.
  • Az első 6 mm átmérőjű betoncsavar ETA értékeléssel C1 szeizmikus kategóriával további biztonságot nyújt.
  • Az ULTRACUT FBS II 6  engedélyezett többpontos rendszerben történő felhasználásra. Úgymint csővezetékek, kábeltálcák rögzítése, valamint alkalmas előfeszített üreges betonfödémekbe.
  • Nem szükséges furattisztítás függőleges beépítéskor (mennyezet, padló).
  • Különböző fejkialakítások nyújtanak nagy rugalmasságot és tökéletes beépíthetőséget.
  • A betoncsavar engedélyezett állíthatósága lehetővé teszi a kétszeri kicsavarást a talplemez állítása miatt, majd az újbóli visszacsavarást.



Betoncsavar ULTRACUT FBS II 6 SK

A speciális dupla szögű fej alatti geometria kialakítás az ULTRACUT FBS II 6 SK-nál növeli a csavar stabilitását becsavaráskor.

fischer ULTRACUT FBS II 6 SK
fischer ULTRACUT FBS II 6 SK

Betoncsavar ULTRACUT FBS II 6 P/LP

A betoncsavar kialakítása ULTRACUT FBS II 6 P/LP lencsefejű és nagy lencsefejű az esztétikus szerelésekhez.

fischer ULTRACUT FBS II 6 P/LP
fischer ULTRACUT FBS II 6 P/LP

Betoncsavar ULTRACUT FBS II 6 US

Az ULTRACUT FBS II 6 US aljzattal (SW10) ellátott sínekben használható speciális fejgeometria lehetővé teszi a kiegészítő rész egyszerű telepítését.

fischer ULTRACUT FBS II 6 US
fischer ULTRACUT FBS II 6 US

Az ULTRACUT FBS II 6

A betoncsavar ULTRACUT FBS II 6 lehetővé teszi az egyszerű és gyors szerelést csőbilincseknél és csatlakozóelemeknél.

fischer ULTRACUT FBS II 6
fischer ULTRACUT FBS II 6

Rugalmasan változtatható rögzítési mélység

1. Gyors beépíthetőség a minimális rögzítési mélységgel pl. FBS II 6x60/5 US

  • Minimum rögzítési mélység 40 mm
  • Engedélyezett húzóterhelhetőség hnom, min 40 mm-nél 1,2 kN
  • Engedélyezett nyíróterhelhetőség hnom, min 40 mm-nél 4,3 kN

2. Maximum terhelhetőség maximum rögzítési mélységnél pl. FBS II 6x60/5 US

  • Minimum rögzítési mélység 55 mm
  • Engedélyezett húzóterhelhetőség hnom, max 55 mm-nél 2,4 kN
  • Engedélyezett nyíróterhelhetőség hnom, max 55 mm-nél 6,3 kN
fischer ULTRACUT FBS II betoncsavar
fischer ULTRACUT FBS II betoncsavar
Kapcsolódó hírek

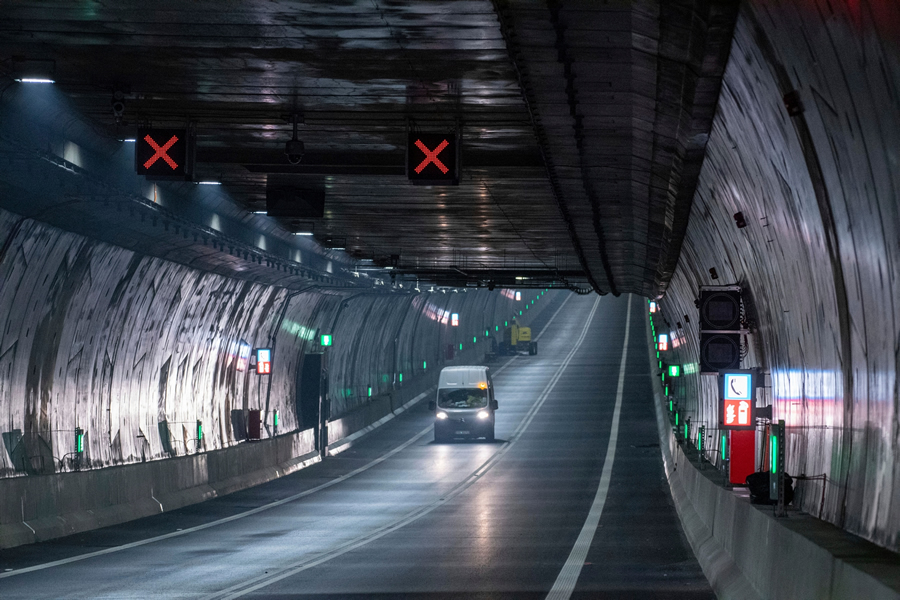

fischer rögzítőelemek biztosítják Lengyelország leghosszabb víz alatti alagútját
