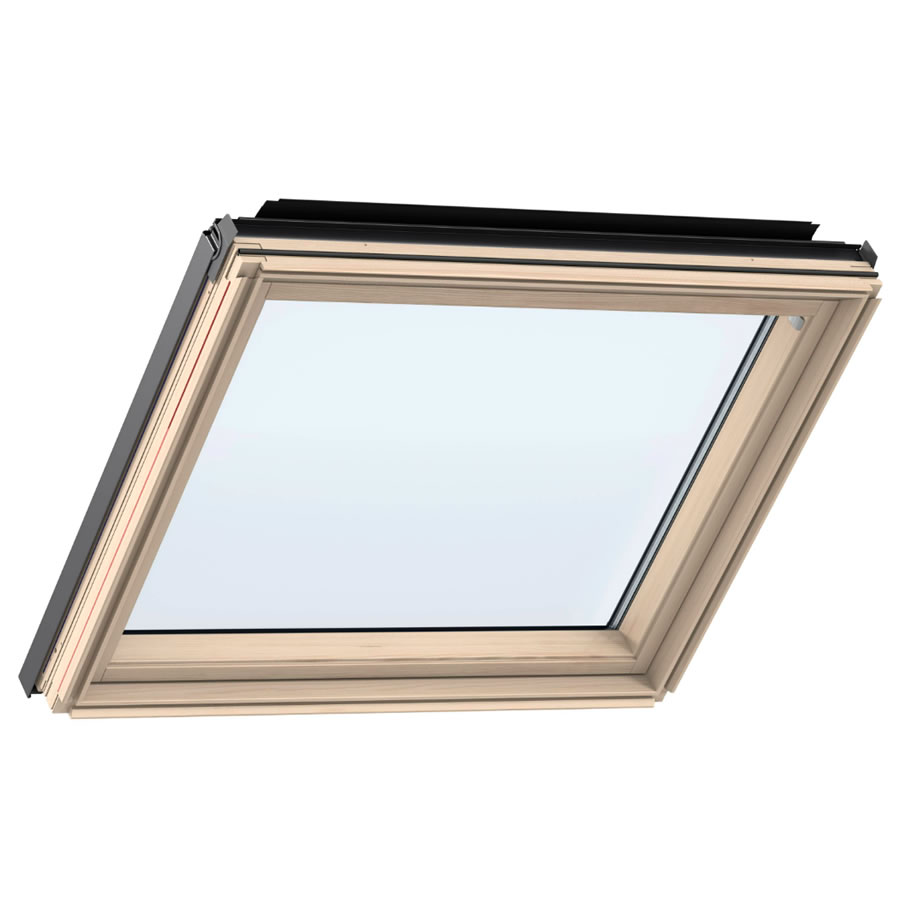

VELUX GIL kiegészítő fix ablak

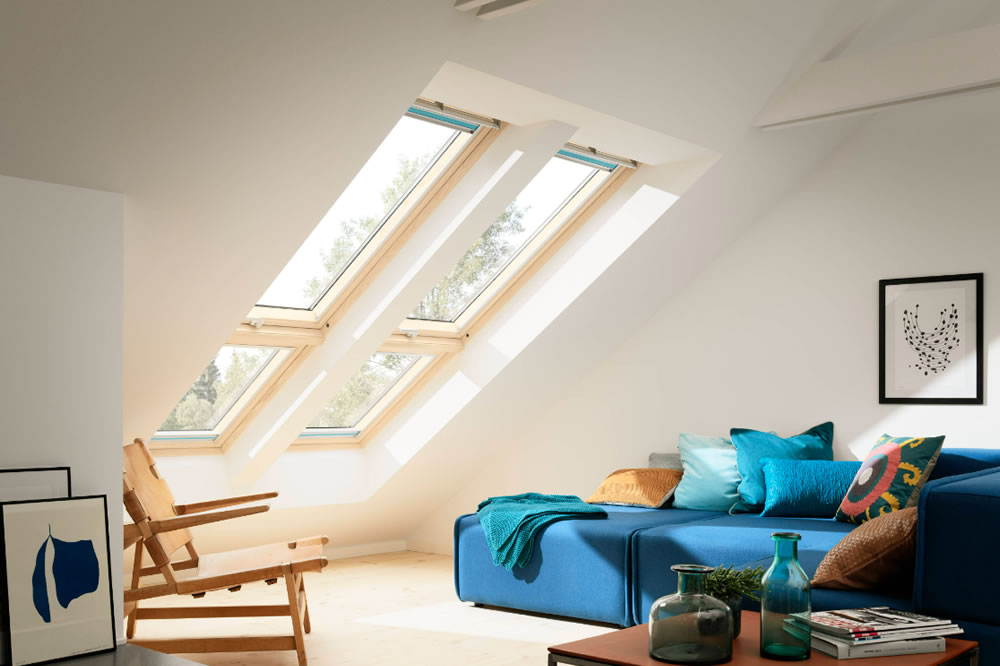

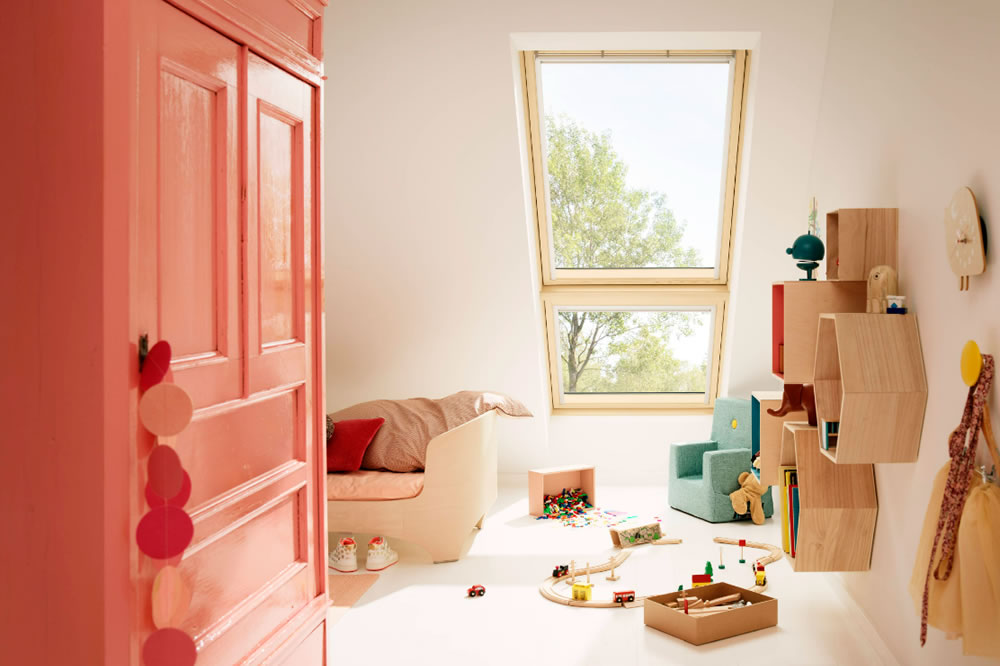

A VELUX GIL kiegészítő fix ablak minőségi fenyőből készül, amely az impregnálást követően több réteg vízbázisú színtelen lakkozást kap, de rendelhető fehérre festett kivitelben változatban. Fix, semmilyen módon nem nyitható ablak. Ferde tetőben elhelyezett VELUX tetőtéri ablakok alá építhető be.

  • Karbantartást nem igénylő külső borítás
  • beépíthető 15 és 90° közötti hajlásszögű tetőbe
  • hőszigetelő, biztonsági üvegezés

Letöltések

GIL kiegészítő fix ablak - műszaki adatlap

műszaki adatlap

pdf 668.9 kB
GIL kiegészítő fix ablak

VELUX GIL/GIU beépítési útmutató - szerelési útmutató

szerelési útmutató

pdf 4.4 MB
VELUX GIL/GIU beépítési útmutató

VELUX csomóponti rajzok - CAD fájl

CAD fájl

VELUX csomóponti rajzok

VELUX 3D objektumok (ArchiCAD, SketchUp és Revit modellek) - BIM fájl

BIM fájl

VELUX 3D objektumok (ArchiCAD, SketchUp és Revit modellek)

VELUX teljesítménynyilatkozatok - teljesítménynyilatkozat

teljesítménynyilatkozat

VELUX teljesítménynyilatkozatok


Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

--62 --66 --68 --70

anyag

anyag

rétegragasztott fenyő;
edzett és ragasztott üveg;
lakkozott alumínium, réz vagy cink

anyag

rétegragasztott fenyő;
edzett és ragasztott üveg;
lakkozott alumínium, réz vagy cink

anyag

rétegragasztott fenyő;
edzett és ragasztott üveg;
lakkozott alumínium, réz vagy cink

anyag

rétegragasztott fenyő;
edzett és ragasztott üveg;
lakkozott alumínium, réz vagy cink

fényáteresztő képesség (τv)

fényáteresztő képesség (τv)

0,68

fényáteresztő képesség (τv)

0,62

fényáteresztő képesség (τv)

0,68

fényáteresztő képesség (τv)

0,68

gáztöltés

gáztöltés

krypton

gáztöltés

argon

gáztöltés

argon

gáztöltés

argon

hőátbocsátási tényező: teljes ablak (Uw) [W/m²·K]

hőátbocsátási tényező: teljes ablak (Uw) [W/m²·K]

1,0

hőátbocsátási tényező: teljes ablak (Uw) [W/m²·K]

1,0

hőátbocsátási tényező: teljes ablak (Uw) [W/m²·K]

1,1

hőátbocsátási tényező: teljes ablak (Uw) [W/m²·K]

1,3

hőátbocsátási tényező: üvegezés (Ug) [W/m²·K]

hőátbocsátási tényező: üvegezés (Ug) [W/m²·K]

0,5

hőátbocsátási tényező: üvegezés (Ug) [W/m²·K]

0,6

hőátbocsátási tényező: üvegezés (Ug) [W/m²·K]

0,7

hőátbocsátási tényező: üvegezés (Ug) [W/m²·K]

1,0

össz napenergia átbocsátás (g)

össz napenergia átbocsátás (g)

0,47

össz napenergia átbocsátás (g)

0,44

össz napenergia átbocsátás (g)

0,49

össz napenergia átbocsátás (g)

0,46

súlyozott laboratóriumi léghanggátlás (Rw) [dB]

súlyozott laboratóriumi léghanggátlás (Rw) [dB]

42 (-2; -5)

súlyozott laboratóriumi léghanggátlás (Rw) [dB]

37 (-2; -4)

súlyozott laboratóriumi léghanggátlás (Rw) [dB]

35 (-1; -3)

súlyozott laboratóriumi léghanggátlás (Rw) [dB]

35 (-1; -3)

tető dőlésszöge [°]

tető dőlésszöge [°]

15-90

tető dőlésszöge [°]

15-90

tető dőlésszöge [°]

15-90

tető dőlésszöge [°]

15-90

UV áteresztő képesség (τuv)

UV áteresztő képesség (τuv)

0,05

UV áteresztő képesség (τuv)

0,05

UV áteresztő képesség (τuv)

0,05

UV áteresztő képesség (τuv)

0,05

üveg rétegek közötti távolság [mm]

üveg rétegek közötti távolság [mm]

2×11

üveg rétegek közötti távolság [mm]

2×13

üveg rétegek közötti távolság [mm]

2×12

üveg rétegek közötti távolság [mm]

15

üveg rétegek száma

üveg rétegek száma

3

üveg rétegek száma

3

üveg rétegek száma

3

üveg rétegek száma

2
