Termékcsalád:  VELUX fa tetőablakok
VELUX Magyarország Kft.

VELUX GBL billenő fa tetőtéri ablak felső kilinccsel

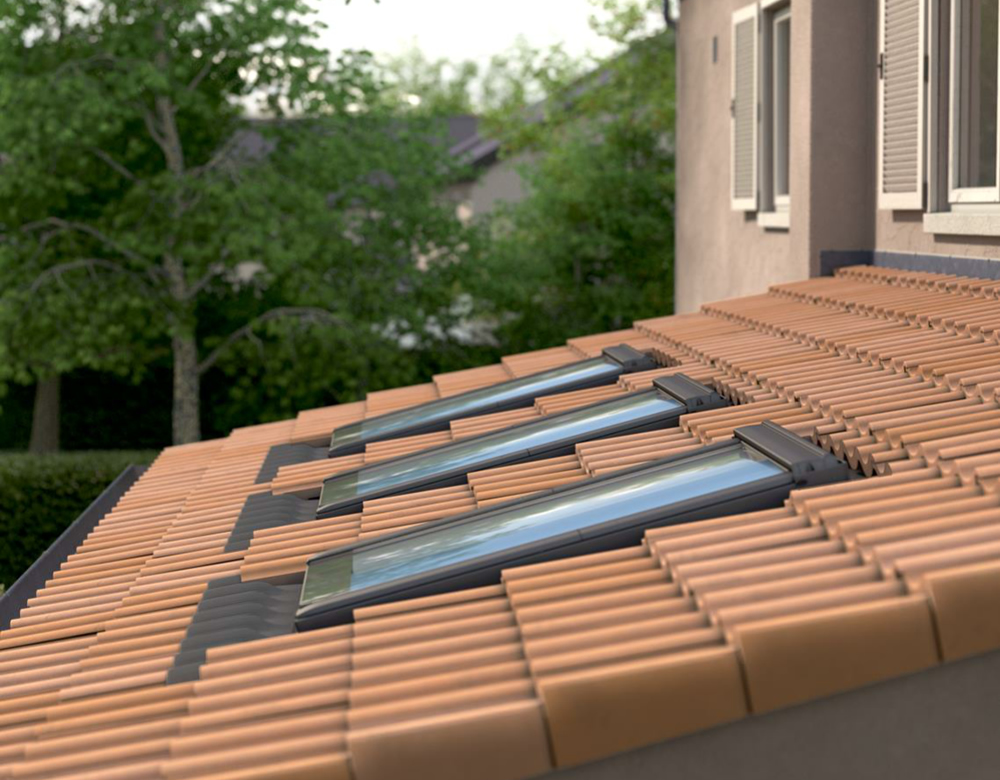

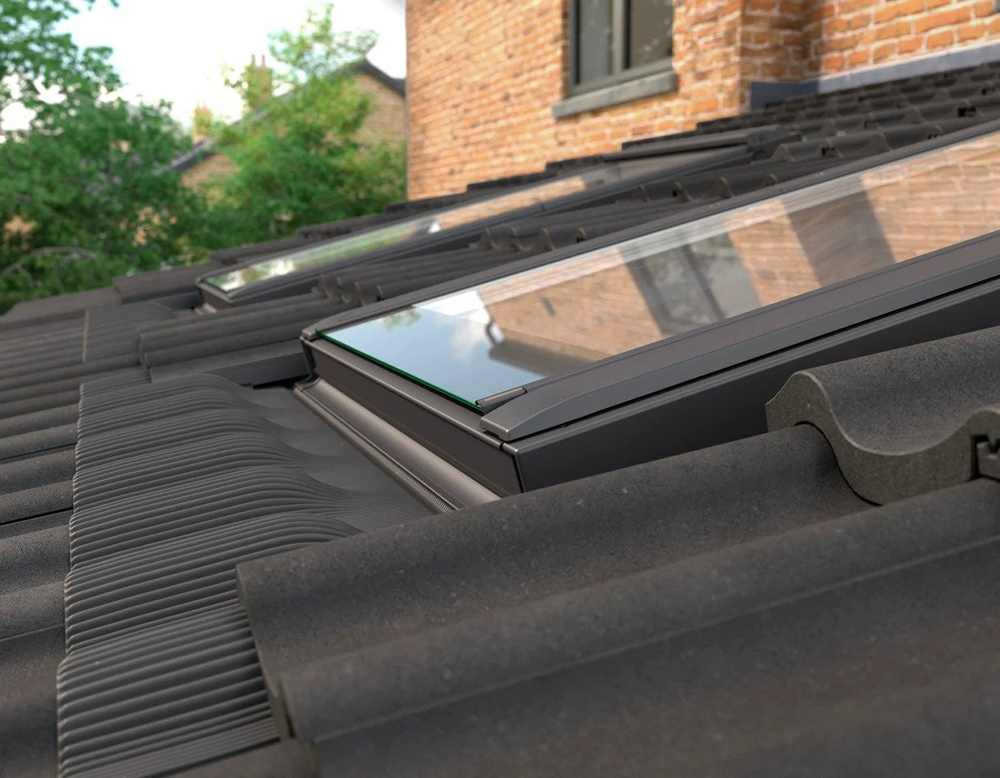

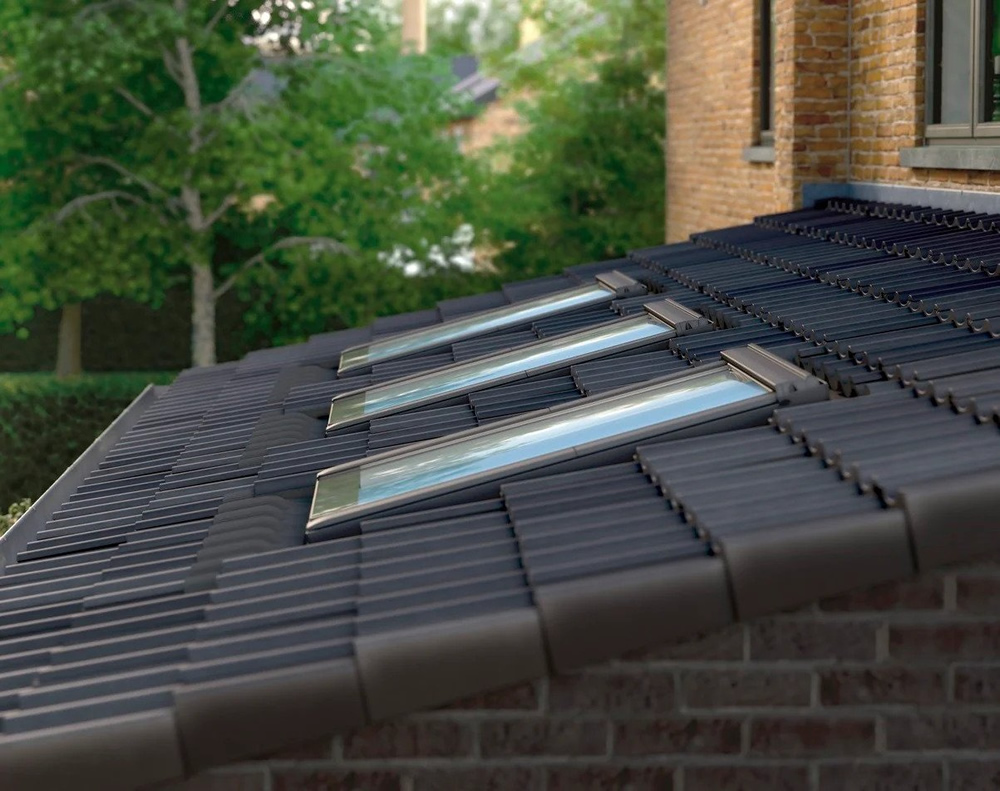

Az innovatív megoldásokat tartalmazó és elegáns megjelenésű VELUX GBL tetőtéri ablakot az alacsony hajlásszögű (10-20°) tetőkhöz fejlesztették ki. A peremig tartó üvegezés biztosítja a tetőablak a tökéletes vízzárását. A fehérre festett fa tetőtéri ablak tökéletesen harmonizál a modern belső terekkel. A GBL ablakot csak 15-120 mm profilmagasságú cserépfedésnél, a hozzá kifejlesztett EDG beépítő készlettel lehet beépíteni. A kiváló hőszigetelésről a fekete TPS távtartókkal ellátott háromrétegű üvegezés gondoskodik.

  • 10-20°-os hajlásszögű tetőkre optimalizálva
  • 15-120 mm profilmagasságú tetőfedő anyagokhoz
  • fehérre festett kivitel

Letöltések

VELUX GBL billenő fa tetőtéri ablak felső kilinccsel - általános termékismertető

általános termékismertető

pdf 1.3 MB
VELUX GBL billenő fa tetőtéri ablak felső kilinccsel

VELUX csomóponti rajzok - CAD fájl

CAD fájl

VELUX csomóponti rajzok

VELUX 3D objektumok (ArchiCAD, SketchUp és Revit modellek) - BIM fájl

BIM fájl

VELUX 3D objektumok (ArchiCAD, SketchUp és Revit modellek)


Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

GBL

anyag

anyag

rétegragasztott fenyő (tok)

felületi megjelenés

felületi megjelenés

fehérre festett kivitel

hőátbocsátási tényező: teljes ablak (Uw) [W/m²·K]

hőátbocsátási tényező: teljes ablak (Uw) [W/m²·K]

1,1

kilincs

kilincs

felső

méretek, A×B [cm]

méretek, A×B [cm]

55×98 (CK04); 78×98 (MK04); 78×118 (MK06); 78×140 (MK08); PK04 (94×98); 114×70 (SK01); 114×118 (SK06)

működtetés

működtetés

kézi; motoros (opcionális)

nyitási mód

nyitási mód

billenő

profilmagasság [mm]

profilmagasság [mm]

15-120 (tetőfedő anyag profilmagassága)

tető dőlésszöge [°]

tető dőlésszöge [°]

10-20

üvegezés

üvegezés

3-rétegű üveg fekete TPS távtartóval

üveg rétegek száma

üveg rétegek száma

3

zajcsökkentés [dB]

zajcsökkentés [dB]

49 (esőzaj csökkentés)

Az esztétikus megjelenésű VELUX GBL tetőtéri ablakot kifejezetten az alacsony hajlásszögű (10-20°) tetőkhöz fejlesztették ki. Számos innovatív megoldást tartalmaz, ugyanakkor elegáns, fehérre festett megjelenésének köszönhetően tökéletesen illeszkedik a modern belső terekbe.

VELUX GBL billenő fa tetőtéri ablak felső kilinccsel
VELUX GBL billenő fa tetőtéri ablak felső kilinccsel

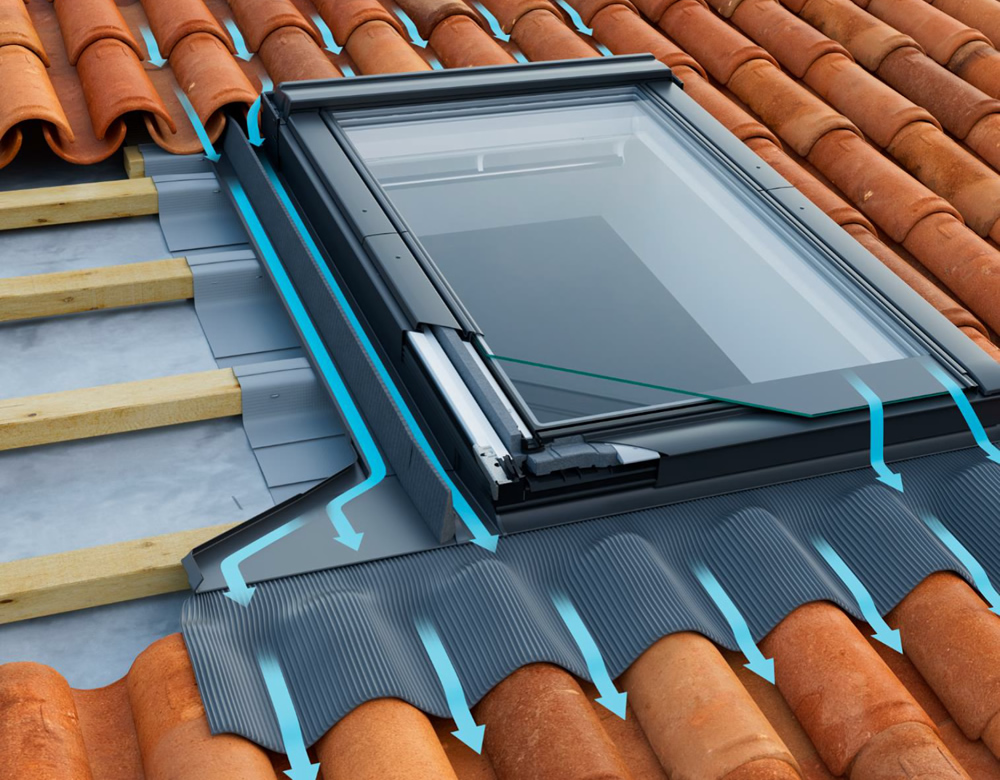

Tökéletes vízzárás

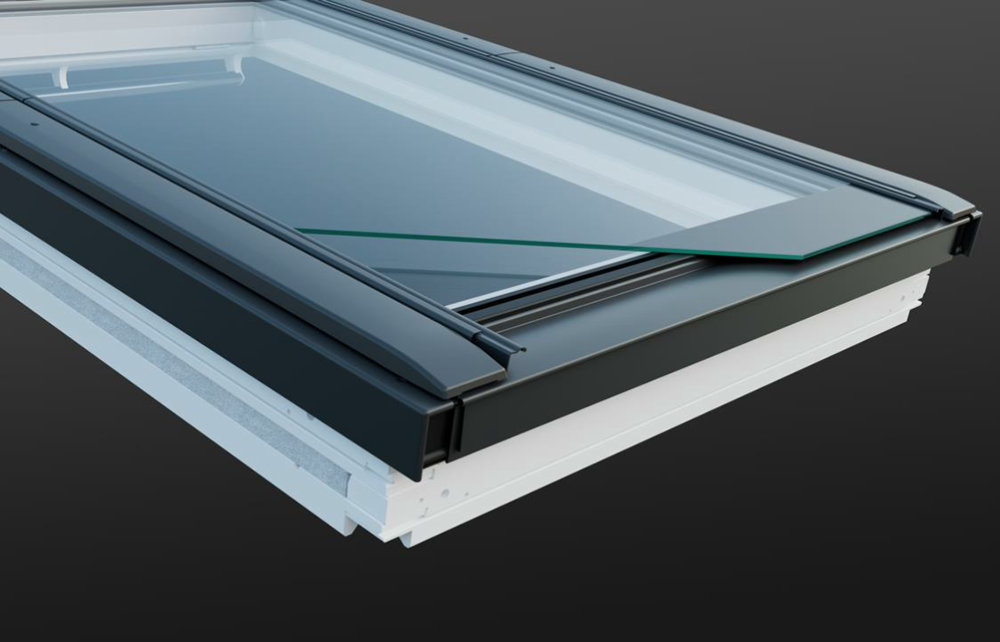

A peremig érő edzett üvegezés biztosítja a nagyobb ütésellenállóságot és a tetőablak tökéletes vízzárását. Szintén a vízzárás érdekében az üveg beragasztásra, a szárny és a tok lemezcsatlakozása közé pedig egy gumitömítés került.

VELUX GBL billenő fa tetőtéri ablak felső kilinccsel
VELUX GBL billenő fa tetőtéri ablak felső kilinccsel

Energiatakarékos

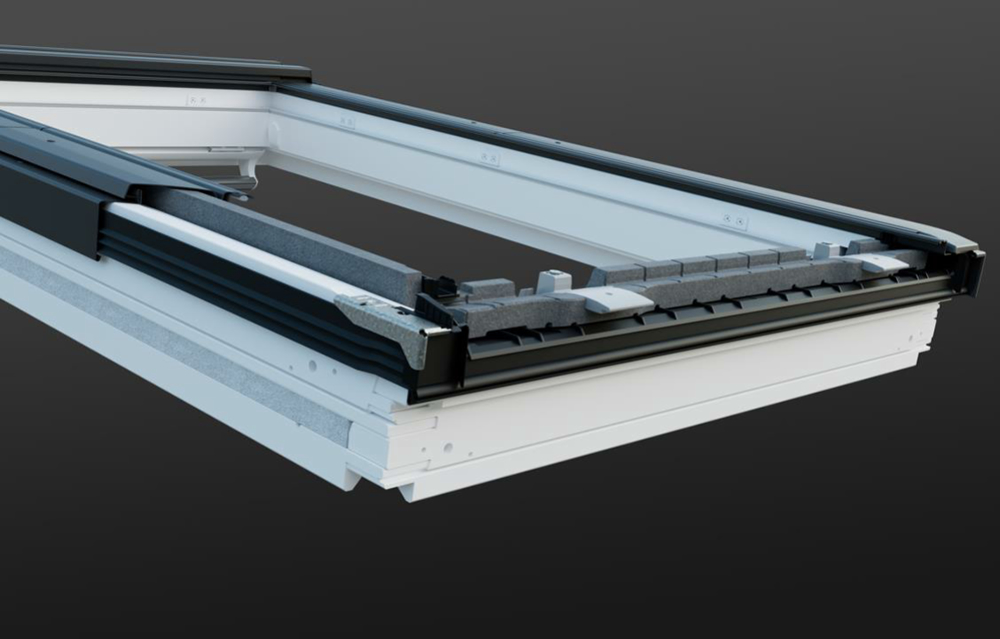

A GBL tetőablak hatékony hőszigetelésről a fekete TPS távtartókkal ellátott háromrétegű üveg gondoskodik, a tok oldalán is tovább futó tömítés pedig védelmet biztosít a hó és a jég ellen.

Méretválaszték

VELUX GBL tetőtéri ablak 7-féle méretben – CK04 (55/98), MK04 (78/98), MK06 (78/118), MK08 (78/140), PK04 (94/98), SK01 (114/70), SK06 (114/118) – érhető el.

A VELUX GBL ablakokat csak profilos – 15 és 120 mm közötti profilmagasságú – tetőfedő anyagok (pl. cserépfedés) esetén, és a speciálisan ehhez az ablakhoz kifejlesztett EDG beépítő készlettel lehet beépíteni.

VELUX GBL billenő fa tetőtéri ablak felső kilinccsel
VELUX GBL billenő fa tetőtéri ablak felső kilinccsel

A VELUX GBL tetőtéri ablakok főbb jellemzői:

  • kiváló hőszigetelés, Uw-érték: 1,1 W/(m²K)
  • kézi működtetés, de utólagosan motorizálható
  • 3-rétegű hőszigetelő üvegezés fekete TPS távtartóval
  • felső kilincses, billenő típus
  • elegáns, fehérre festett kivitel
  • az ablak esőzaj csökkentése 49 dB
  • kifejezetten 10-20°-os hajlásszögű tetőkhöz optimalizálva
  • tökéletes vízzárás

Kompatibilitás

A VELUX GBL tetőtéri ablakok kompatibilisek a KSX/KMG motorokkal (kivéve az SK01 méretű ablak), az SSL/SML redőnyökkel (ZOZ 245 adapter szükséges), a kézi, a napelemes és az elektromos belső rolókkal, valamint a csoportos összeépítést biztosító keretekkel, a 15-20°-os tetőhajlásszög tartományban.
Ugyanakkor nem kompatibilisek a kézi, napelemes és az elektromos külső hővédő rolókkal, a 10-15° közötti tartományban csoportos összeépítést biztosító keretekkel valamint nem alkalmazhatóak 20° feletti beépítéshez.

EDG burkolókeret:

Az EDG kifejezetten a GBL tetőtéri ablakhoz fejlesztett, önálló beépítést biztosító burkolókeret. Az EDG keret alsó köpenye és lemezkialakítása hosszabb és szélesebb, ezáltal megakadályozza a víz feltorlódását az ablak aljánál. A beépítő készleteket szélcsatornában, szélsőséges időjárási körülmények között tesztelték.

VELUX GBL billenő fa tetőtéri ablak felső kilinccsel
VELUX GBL billenő fa tetőtéri ablak felső kilinccsel
