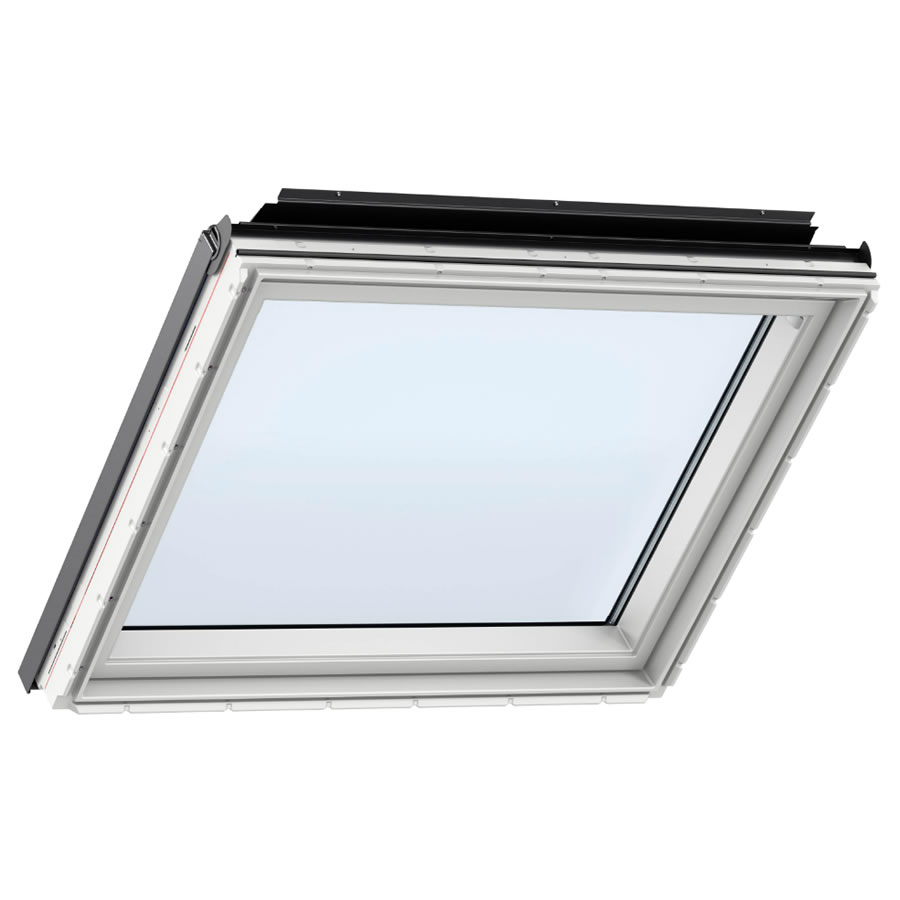

VELUX GIU műanyag bevonatos kiegészítő fix ablak

A VELUX GIU műanyag bevonatos kiegészítő fix ablak magas minőségű, fehérre lakkozott, egybeöntött poliuretán bevonattal készül. Fix, semmilyen módon nem nyitható, ferde tetőben elhelyezett VELUX tetőtéri ablakok alá építhető be.

  • felületfolytonos poliuretán bevonat
  • beépíthető 15 és 90° közötti hajlásszögű tetőbe
  • hőszigetelő, biztonsági üvegezés

Letöltések

VELUX GIU műanyag bevonatos kiegészítő fix ablak - műszaki adatlap

műszaki adatlap

pdf 680.7 kB
VELUX GIU műanyag bevonatos kiegészítő fix ablak

VELUX GIL/GIU beépítési útmutató - szerelési útmutató

szerelési útmutató

pdf 4.4 MB
VELUX GIL/GIU beépítési útmutató

VELUX csomóponti rajzok - CAD fájl

CAD fájl

VELUX csomóponti rajzok

VELUX teljesítménynyilatkozatok - teljesítménynyilatkozat

teljesítménynyilatkozat

VELUX teljesítménynyilatkozatok


Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

--62 --66 --68 --70

anyag

anyag

rétegragasztott fenyő;
edzett és ragasztott üveg;
poliuretán (bevonat)
lakkozott alumínium, réz vagy cink

anyag

rétegragasztott fenyő;
edzett és ragasztott üveg;
poliuretán (bevonat)
lakkozott alumínium, réz vagy cink

anyag

rétegragasztott fenyő;
edzett és ragasztott üveg;
poliuretán (bevonat)
lakkozott alumínium, réz vagy cink

anyag

rétegragasztott fenyő;
edzett és ragasztott üveg;
poliuretán (bevonat)
lakkozott alumínium, réz vagy cink

bevonat anyaga

bevonat anyaga

poliuretán

bevonat anyaga

poliuretán

bevonat anyaga

poliuretán

bevonat anyaga

poliuretán

fényáteresztő képesség (τv)

fényáteresztő képesség (τv)

0,68

fényáteresztő képesség (τv)

0,62

fényáteresztő képesség (τv)

0,68

fényáteresztő képesség (τv)

0,68

gáztöltés

gáztöltés

krypton

gáztöltés

argon

gáztöltés

argon

gáztöltés

argon

hőátbocsátási tényező: teljes ablak (Uw) [W/m²·K]

hőátbocsátási tényező: teljes ablak (Uw) [W/m²·K]

1,0

hőátbocsátási tényező: teljes ablak (Uw) [W/m²·K]

1,0

hőátbocsátási tényező: teljes ablak (Uw) [W/m²·K]

1,1

hőátbocsátási tényező: teljes ablak (Uw) [W/m²·K]

1,3

hőátbocsátási tényező: üvegezés (Ug) [W/m²·K]

hőátbocsátási tényező: üvegezés (Ug) [W/m²·K]

0,5

hőátbocsátási tényező: üvegezés (Ug) [W/m²·K]

0,6

hőátbocsátási tényező: üvegezés (Ug) [W/m²·K]

0,7

hőátbocsátási tényező: üvegezés (Ug) [W/m²·K]

1,0

légzárási fokozat

légzárási fokozat

4

légzárási fokozat

4

légzárási fokozat

4

légzárási fokozat

4

össz napenergia átbocsátás (g)

össz napenergia átbocsátás (g)

0,44

össz napenergia átbocsátás (g)

0,44

össz napenergia átbocsátás (g)

0,49

össz napenergia átbocsátás (g)

0,46

súlyozott laboratóriumi léghanggátlás (Rw) [dB]

súlyozott laboratóriumi léghanggátlás (Rw) [dB]

42 (-2; -5)

súlyozott laboratóriumi léghanggátlás (Rw) [dB]

37 (-2; -4)

súlyozott laboratóriumi léghanggátlás (Rw) [dB]

35 (-1; -3)

súlyozott laboratóriumi léghanggátlás (Rw) [dB]

35 (-1; -3)

tető dőlésszöge [°]

tető dőlésszöge [°]

15-90

tető dőlésszöge [°]

15-90

tető dőlésszöge [°]

15-90

tető dőlésszöge [°]

15-90

UV áteresztő képesség (τuv)

UV áteresztő képesség (τuv)

0,05

UV áteresztő képesség (τuv)

0,05

UV áteresztő képesség (τuv)

0,05

UV áteresztő képesség (τuv)

0,05

üveg rétegek közötti távolság [mm]

üveg rétegek közötti távolság [mm]

2×11

üveg rétegek közötti távolság [mm]

2×13

üveg rétegek közötti távolság [mm]

2×12

üveg rétegek közötti távolság [mm]

15

üveg rétegek száma

üveg rétegek száma

3

üveg rétegek száma

3

üveg rétegek száma

3

üveg rétegek száma

2
