Danfoss AB-PM nyomáskülönbség és térfogatáram korlátozó zónaszelep

Az AB-QM szelep tovább fejlesztésével egyszerű megoldást kínál a lakásonkénti zóna szabályzásra

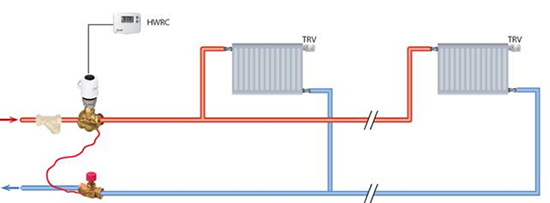

AB-PM elnevezés arra utal, hogy a már nagyon sokak által ismert AB-QM nyomásfüggetlen hidraulikai és szabályozószelepből fejlesztették ki. A megoldás lényege, hogy az AB-PM szelepet az előremenő vezetékbe építjük, a visszatérő ág nyomását pedig egy kapilláris csövön keresztül a szelep felső membránteréhez vezetjük. Így a szelep belépési és az impulzus cső csatlakozási pontjai között a membránegységen keresztül állandó nyomáskülönbséget tartunk. Tekintettel arra, hogy a nyomáskülönbség-szabályozó egység fölött (a nyomásszabályozott szakaszban) egy kézzel (szerszám nélkül) állítható „átömlő keresztmetszet” található, lehetőségünk van térfogatáram-korlátozásra. Az „átömlő keresztmetszet” egy szelepre szerelt motorral tetszés szerint nyitható-zárható, vagyis a zónaszabályozás is megoldott.

Az AB-PM szelep sok más feladatra is alkalmazható. Csak néhány példa a teljesség igénye nélkül:
  • kétcsöves fűtési rendszerekben olyan alárendelt felszállók (például lépcsőház, előszoba, WC stb.) térfogatáram-korlátozására, ahol a radiátorszelepek előbeállítás nélküliek. Ezeknél a felszállóknál célszerű termo-motorokat is szerelni a szelepekre, amelyek például adott külső hőmérséklet esetén kikapcsolják a felszállót. Ily módon rengeteg energia és pénz takarítható meg;
  • kis teljesítményű hőfogadókban (például direkt rendszerű „falu”-fűtési rendszerekben, ahol családi házak csatlakoznak a hálózathoz);

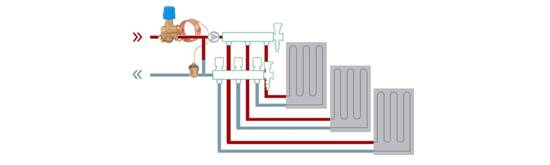

  • padlófűtési rendszer szabályozására, ahol igény lehet az osztók-gyűjtők ki/be-kapcsolása.
Az AB-PM szelep ideális megoldás nyomáskülönbség- szabályozásra, térfogatáram-korlátozásra és zónaszabályozásra. A három funkció egy szelepben való egyesítése lecsökkenti a beruházási költséget, mind a szerelvény-, mind pedig a szerelési költség szempontjából. A rendszer üzembe helyezéséhez szerszámra nincs szükség. Könnyen áttekinthető, megbízható megoldást kapunk, a felhasználók megelégedésére.

Az AB-PM szelep letölthető adatlapjáért kattintson a hír alatti termékképre, amennyiben árajánlatot, bővebb információt vagy katalógust szeretne kérni a Danfoss Kft. munkatársától, használja a megfelelő gombot.
