Socomec Digiware villamos almérő rendszer sokmérőpontos hálózathoz

Optimális megoldás, ha egy elosztószekrényen belül kell sok mérési pontot kezelnünk

A hardver-kiépítéssel járó fő előnyök:

  • költséghatékonyság
  • kis helyigény
  • utólag is könnyen telepíthető
  • összefogott komplex rendszer
  • egyszerű kivitelezhetőség

A Digiware rendszer előnyei az egymérőpontos hardver eszközökkel szemben

A sokmérőpontos hálózat az ügyfél igényeinek megfelelően egyszerűen konfigurálható hardver elemekből áll, az egyszerű fogyasztásméréstől a komplex hálózatanalízisig minden egyes mérési pont egyedileg kiválasztható, hogy a kívánt mennyiségű adat legyen elérhető az adott mérési ponton.

Az egyik legfontosabb kritérium, hogy a mérőműszerek kis helyet foglaljanak, mert nehéz a már amúgy is zsúfolt elosztókba nagy helyigényű mérőműszereket beszerelni.

Egymérőpontos mérőműszerekből összeállított, 6 db fogyasztásmérőből álló rendszer
Egymérőpontos mérőműszerekből összeállított, 6 db fogyasztásmérőből álló rendszer
Egymérőpontos mérőműszerekből összeállított, 6 db fogyasztásmérőből álló rendszer

Jól látható, hogy a Digiware rendszer méreteiben kompakt kialakítású eszközökből épül fel és jóval kevesebb helyet foglal el, mint az egy mérési pontra kialakított változatok.

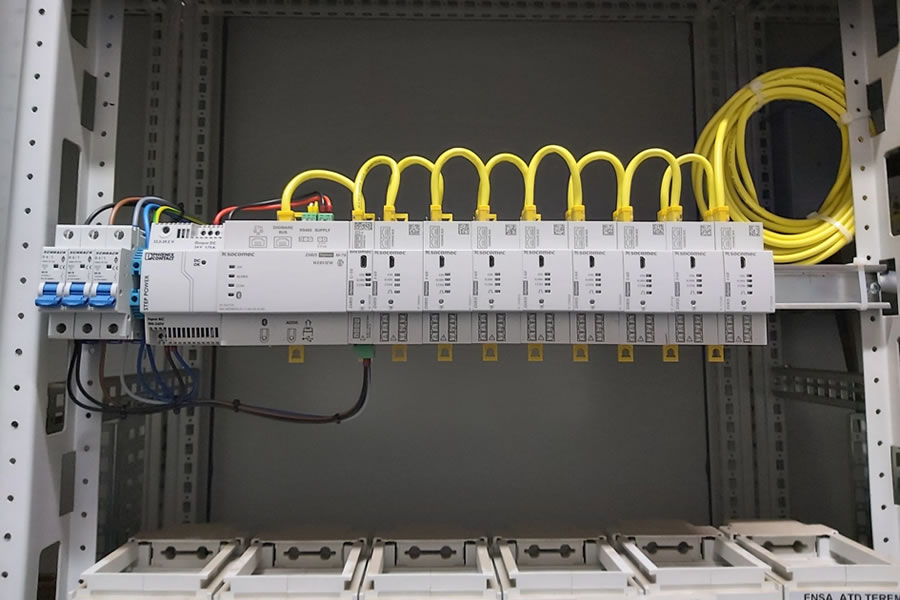

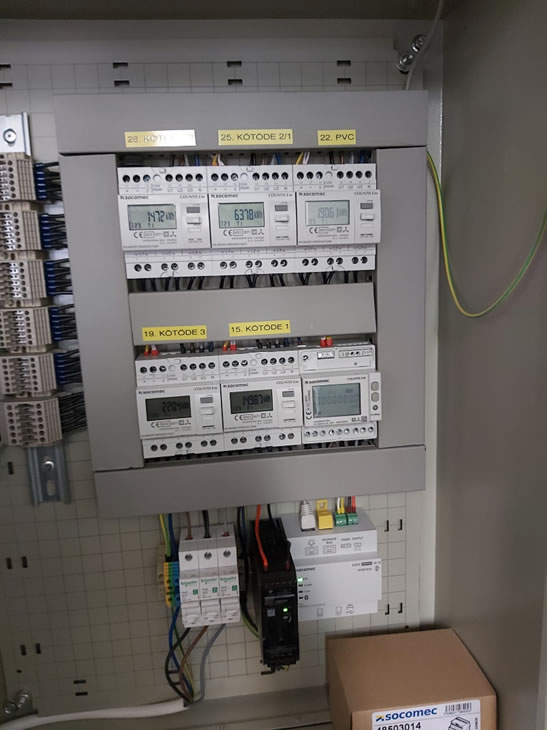

Digiware rendszer 16 db mérési ponttal
Digiware rendszer 16 db mérési ponttal
Digiware rendszer 16 db mérési ponttal

Áram szenzorok

A mérőmodulok fizikai méretei mellett fontos, hogy a méréshez szükséges szenzorok is kompakt kialakításúak legyenek, melyeket könnyen elhelyezhetünk meglevő vezetékezésen is. A Digiware áram szenzorok az 1 és 5 A-es szekunder körrel ellátott áramváltókhoz képest eltérő módon működnek. A mérési értékeket feszültségjelekkel kommunikálják a modulok felé, így elegendő a gyári CAT3 vezeték RJ12 csatlakozóval ellátott végeit csatlakoztatni a modulba és a szenzorba. Könnyedén szerelhetőek a szenzorok akár feszültség alatt is. A szenzorok elérhetőek fix, bontható vagy akár rogowsky (rugalmas) kivitelben is.

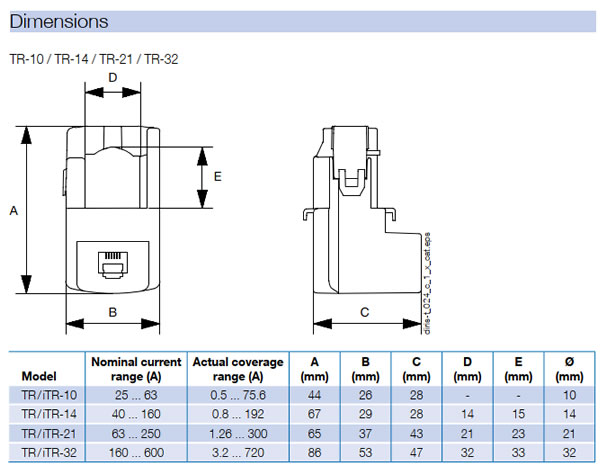

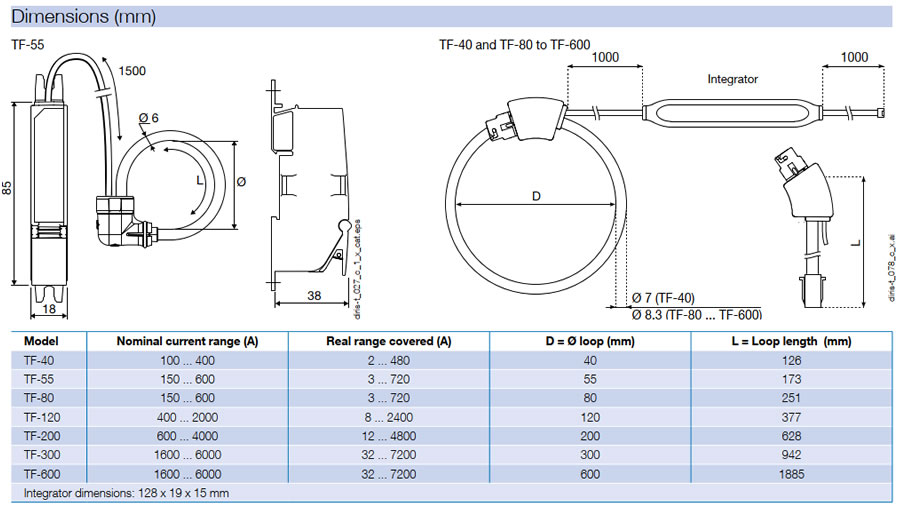

Digiware áram szenzorok
Digiware áram szenzorok
Digiware áram szenzorok
Digiware áram szenzorok
Digiware áram szenzorok
Digiware áram szenzorok

A következő példa projekten keresztül könnyen megérthető a rendszer előnye

A hálózatanalízis fontos lehet a szolgáltatótól kapott betáplálási ponton, ahol nem csak arra vagyunk kíváncsiak, hogy a teljes épület villamoshálózata mekkora fogyasztást generál adott idő alatt, hanem a kapott villamosenergia milyen hálózati paraméterekkel rendelkezik – lehetnek ezek feszültség vagy áram felharmónikusok és egyéb, a hálózat milyenségére utaló villamos paraméterek, melyek a gyártósori vagy egyéb villamos eszközeink működését nagyban befolyásolják. De ezek mellett a kisebb almérővel ellátni kívánt mérési pontokon – melyeken nem kritikusan kiemelt fogyasztók helyezkednek el – lehet, hogy csak arra vagyunk kíváncsiak, hogy mekkora energiát fogyasztott az adott berendezés adott idő alatt és ide elegendő egy egyszerűbb fogyasztásmérő modul.

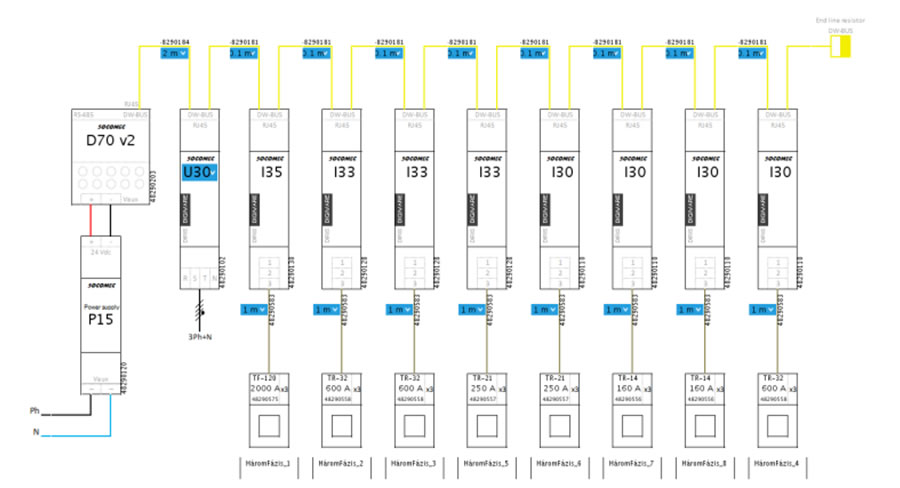

Az alábbi ábrán látható egy olyan 8 mérési pontos rendszer, amelyen az első mérési pontunk a szolgáltatói betáplálási pont, ahova I-35 hálózatanalizátor modul került betervezésre. A következő 3 db mérési pont a kiemelt fogyasztók, folyadékhűtő, kompresszor, stb. Ahol szeretnénk a fázisonkénti teljesítményt látni, oda I-33 modul került, mely modul több fogyasztási paraméter mérésével bír. A nem kiemelt fogyasztókra I-30 modul lett betervezve, amelyeknél ténylegesen csak az adott idő alatt elfogyasztott 3 fázisra vonatkozatott hatásos és meddő energiafogyasztásra vagyunk kíváncsiak.

Digiware rendszer 8 db mérési ponttal
Digiware rendszer 8 db mérési ponttal

Az egyszerű példában látható, hogy a rendszerben nem csak egyféle drága mérőműszerrel tudunk számolni, hanem beazonosíthatjuk kritikus mérési pontjainkat, ahova tényleg szükséges a drágább, nagy tudású modul. A többi mérési pont esetében csak a legszükségesebb adataink jelennek meg, aminek köszönhetően egy komplex költséghatékony rendszert kapunk.

Rendszervázlatunkat könnyedén elkészíthetjük magunknak is:
Socomec Meter Selector

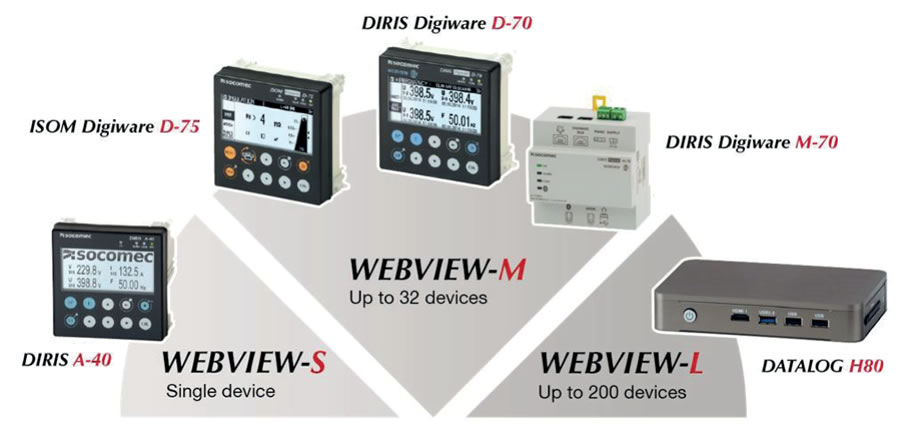

WEBVIEW energia monitoring – olcsó, kompakt, gyorsan elérhető

  • a szoftver üzemeltetése ingyenes
  • "CSV" kiterjesztésű fájlba menthetőek az adatok
  • valós idejű megjelenítés
  • M-70/D-70 Gateway maximum 32 db eszköz megjelenítése
  • DATALOG akár 200 eszköz megjelenítése
WEBVIEW energia monitoring
WEBVIEW energia monitoring

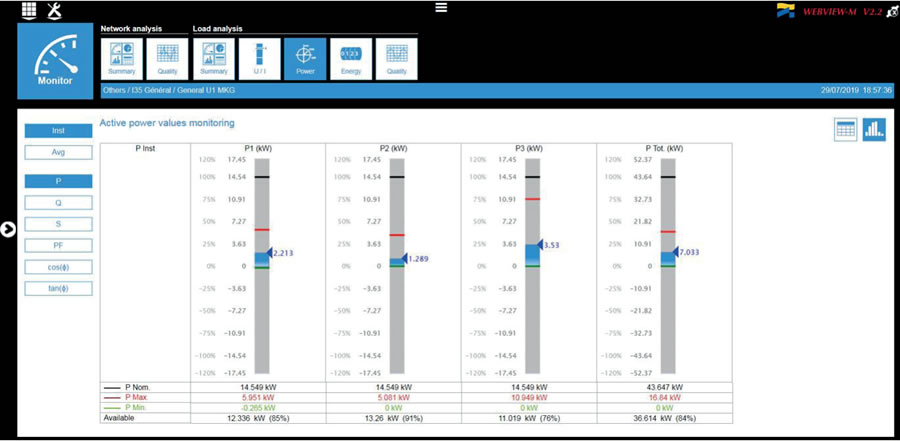

Valós idejű adatok megjelenítése:

WEBVIEW energia monitoring - valós idejű adatok megjelenítése
WEBVIEW energia monitoring - valós idejű adatok megjelenítése

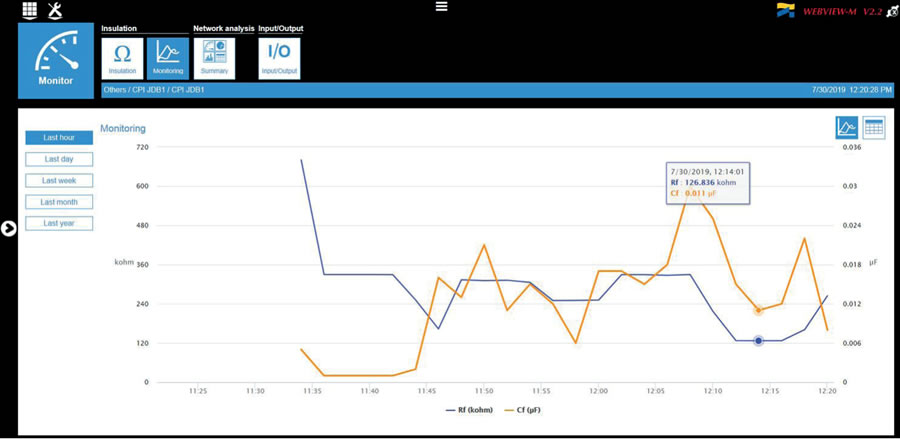

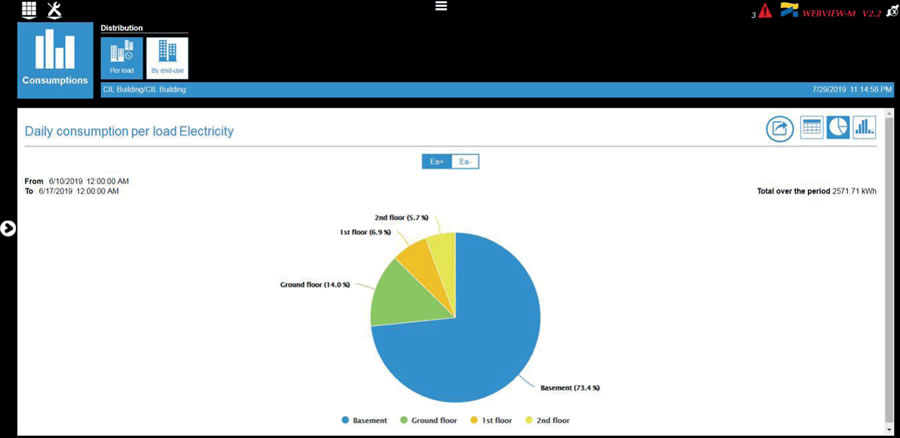

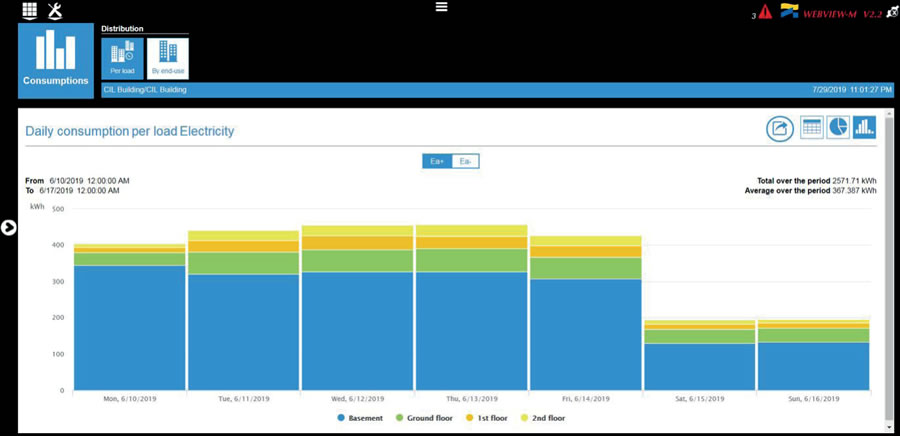

Tárolt trend vagy fogyasztási adatok megjelenítése akár oszlop, vagy körcikk diagrammokon:

WEBVIEW energia monitoring - tárolt trend vagy fogyasztási adatok megjelenítése
WEBVIEW energia monitoring - tárolt trend vagy fogyasztási adatok megjelenítése
WEBVIEW energia monitoring - tárolt trend vagy fogyasztási adatok megjelenítése
WEBVIEW energia monitoring - tárolt trend vagy fogyasztási adatok megjelenítése
WEBVIEW energia monitoring - tárolt trend vagy fogyasztási adatok megjelenítése
WEBVIEW energia monitoring - tárolt trend vagy fogyasztási adatok megjelenítése

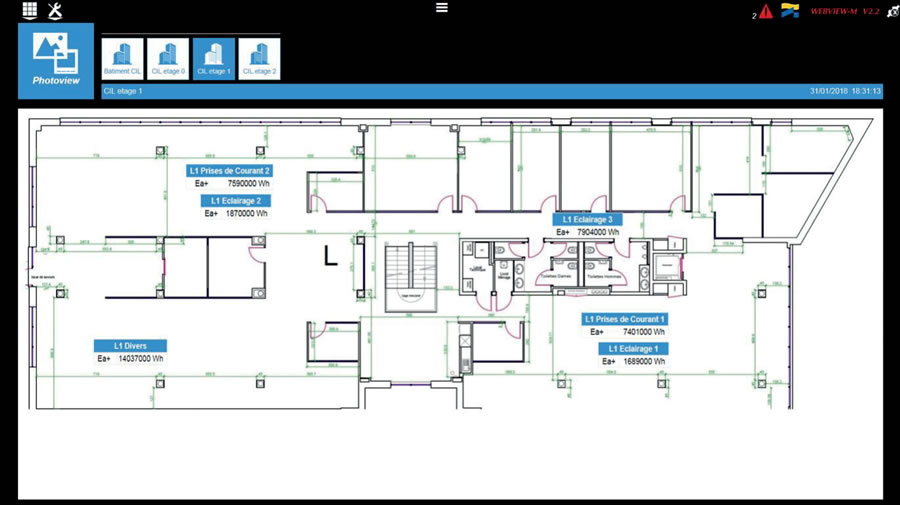

Kezelőbarát felület – nem csak szakembereknek:

WEBVIEW energia monitoring - kezelőbarát felület
WEBVIEW energia monitoring - kezelőbarát felület
WEBVIEW energia monitoring - kezelőbarát felület
WEBVIEW energia monitoring - kezelőbarát felület

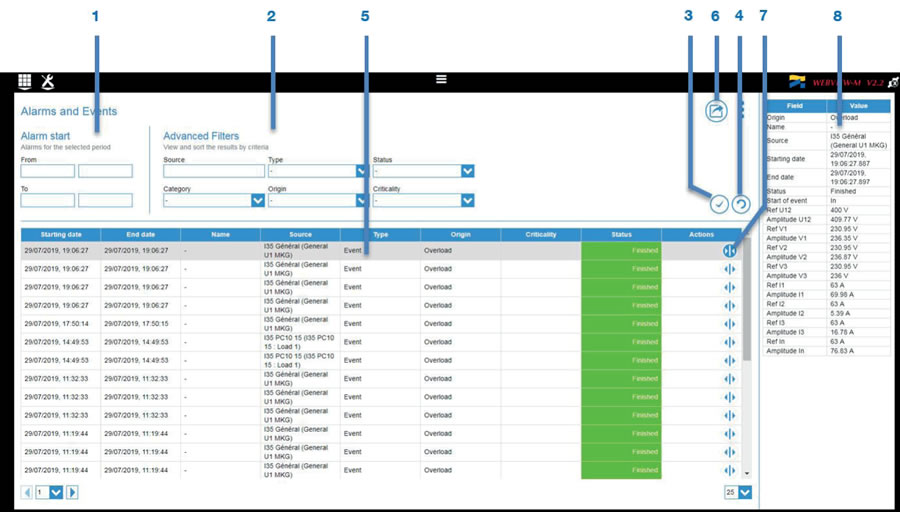

Hibaüzenetek egyszerű kezelése és elemzése:

WEBVIEW energia monitoring - hibaüzenetek egyszerű kezelése és elemzése
WEBVIEW energia monitoring - hibaüzenetek egyszerű kezelése és elemzése
