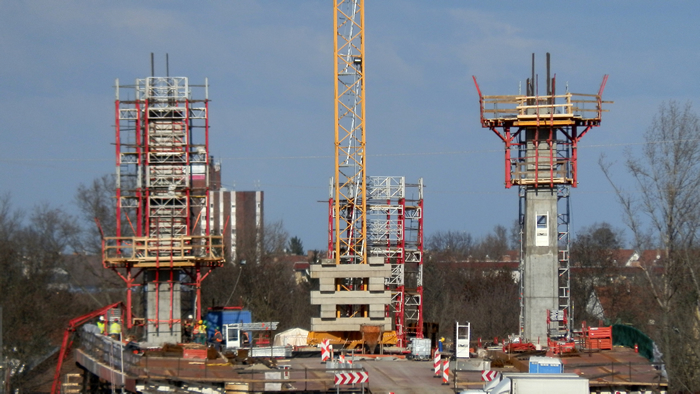

A békéscsabai Orosházi úti felüljáró összekötő gerenda feletti pilon-szakasza MEVA Mammut falzsaluval és KLK230 kúszóállvánnyal készült

A falzsaluzat teherbírása az átlag feletti betonozási magasság miatt volt mértékadó

Az átadás előtt álló híd 120 m hosszú, négy forgalmi sávot, plusz gyalogos és kerékpáros sávot tartalmazó ferde kábeles ortotróp pályalemezű szerkezet, amely 15 vasúti vágányt ível át. A felüljáró a Békéscsaba-Bukarest vasúti fővonal Gyoma-Békéscsaba szakasz átépítésének keretében valósul meg, EU-s támogatású projektben.

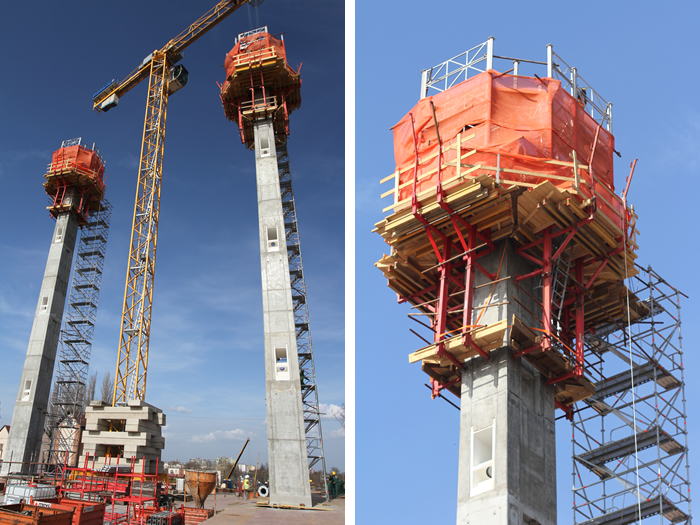

A pályalemez felfüggesztése ferde kábelekkel történik a 40 m magas monolit vasbeton szerkezetű pilonokba.

A pilon kivitelezése két szakaszra bontható:
  • pályalemezt alátámasztó összekötő gerenda felső síkjáig terjedő 8 m magas pilon-szakasz
  • összekötő gerenda feletti 32 m magas pilon-szakasz
Az összekötő gerenda feletti pilon-szakasz kivitelezése szigorú technológiai és munkavédelmi kötöttségek mellett, rekordidő, 50 nap alatt történt.
Az építéstechnológia megkövetelte a 7,5 m magas betonozási ütemeket.

Ehhez igazodva készültek a 97 kN/m², nagy teherbírású Mammut falzsaluból tervezett keresztmetszeti kiosztási rajzok. A falzsaluzat teherbírása az átlag feletti betonozási magasság miatt volt mértékadó. A nagy magasságú falzsaluzat és vasszerelő állványzat önsúly és szélterheit viselni képes KLK230 állványzat volt a kúszószerkezet másik érzékeny pontja. Ebben a magasságban, és ilyen szélkitettség mellet a KLK230 kúszóállvány teherbírására szükség volt.
Az így megépített kúszó-egységgel 4 ütemben készült el a pilon felső szakasza, a kitűzött határidőn belül. Az extrém gyors kivitelezést segítette a szerkezetépítő kivitelező cég szakértelmén és műtárgyak építésében szerzett tapasztalatán túlmenően a gyors betonozásokra kiválóan alkalmas, nagy teherbírású Mammut falzsalu és a 7,5 m magas betonozási ütemekhez szükséges falzsalut tartani képes, gyorsan mozgatható KLK230 kúszóállvány.

A felüljáró építésénél alkalmazott Mammut falzsalu és a KLK 230 kúszóállvány termékismertetőjéért kattintson a hír alatti termékképekre, amennyiben árajánlatot, bővebb információt vagy katalógust szeretne kérni a MEVA Zsalurendszerek Zrt. munkatársától, használja a megfelelő gombot.
A hírben szereplő termékek
Mammut falzsalu

Mammut falzsalu

A Mammut keretes falzsalu rendszer darut igénylő, igen erős falzsaluzat, mely főként az ipari és egyéb mérnöki létesítmények zsaluja, de jól használható lakások és minden középület (irodák, szállodák) építésénél is. A 300, 250 és 125 cm széles elemekkel kombinálva, gazdaságos magasítási variációkat tesznek lehetővé, s egyúttal kevés fugát és rendezett fugaképet biztosítanak. A Mammut falzsaluval 4,0 m-es betonozási magasságig a haladási sebesség korlátozása nélkül lehet betonozni.

Termékismertető
Műszaki adatok
Tovább
Termék kártya
KLK 230 kúszóállvány

KLK 230 kúszóállvány

A KLK 230-as kúszóállvány kúszókonzolokból, faltámaszokból, állványborításból és korlátokból áll össze. A konzolok alul meghosszabbíthatók, mellyel kísérőállvány alakítható ki. Az állvány és falzsaluzat együttes felhasználásával kúszó- és gátzsalu is kialakítható.

Termékismertető
Műszaki adatok
Tovább
Termék kártya
