Knauf Insulation referencia ház program - padlásfödém rétegrend vizsgálata

A hőszigetelt háznál 4 hónap után fele annyi fűtési energiát használtak fel

A Lengyel Ágoston építészmérnök vezette Pannon Építőműhely Kft. szakemberei a felmérés indulása óta eltelt közel négy hónap alatt - szeptember 27. és január 20. között - figyelemmel kísérték, hogyan alakult a két épület által felhasznált fűtési energia mennyisége. Mára az is látszik, hogy nem csak a gáz, de az áramfogyasztásban is megtakarítás várható.

A kísérlet épületfizikai vonatkozásainak vizsgálata során szó volt már a falszerkezetek és a födémszerkezetek utólagos hőszigetelésének lehetséges hő- és nedvességtechnikai buktatóiról, a rétegrend légzáróságának és a rétegek páratechnikai tervezésének fontosságáról, áttekintettük a legfontosabb tervezési ökölszabályokat (pl. légzáró alapvakolatok, légzáró fóliák alkalmazása, stb.). De mi a teendő, amikor a tervezési gyakorlatban olyan összetettebb szituációkkal, szokatlan rétegrendekkel és megoldásokkal találkozunk ahol az egyszerű szabályok már nem elegendőek?
Az elemzést ezúttal is Bakonyi Dániel, okl. építészmérnök, a Budapesti Műszaki és Gazdaságtudományi Egyetem Épületszerkezettani Tanszékének munkatársa, a program szakértője készítette.
Ahol a kézzel is könnyen elvégezhető, de ennek megfelelően rengeteg egyszerűsítést és elhanyagolást tartalmazó számítások (pl. egyszerű hőfokesési görbék szerkesztése, egyszerűsített páradiffúziós ellenőrzések az MSZ 04-140/2 alapján, stb.) érvényüket vesztik, ott jöhet szóba az úgynevezett Higrothermikus modellezés. Angol betűszóval HAM (Heat Air Moisture), azaz Hőtechnikai Nedvességtechnikai és Áramlástani modellezés. Nyugat-Európában a számítástechnika fejlődésével ezek a már komoly gépigényű számítások immár évtizedek óta az épületfizikai tervezés részét képezik. A szakirodalomban számos HAM modell megtalálható. Az alábbiakban a kísérlethez kapcsolódó érdekességként, a BME Épületszerkezettani Tanszékén kifejlesztett, a „Künzel [1] disszertációban” leírt modellre épülő számítógépes programot mutatjuk be.

A hajdúnánási épület padlásfödém rétegrendjének vizsgálata a HAM modellel
Elkészítettük a hajdúnánási ház padlásfödémének HAM modelljét, amellyel a ténylegesen megépült változat mellett más kialakítási módokat is megvizsgálhattunk. A következő két ábrán egy hibásan, lég- és párafékező fólia nélkül kialakított rétegrend látható. Bármennyire is alacsony a külső fólia páradiffúziós ellenállása a fűtési idény egy részében a fafödém alacsony páradiffúzió ellenállása miatt a páratartalom eléri a telítési értéket a fólia alatt. A lecsapódó nedvesség egy szinten túl a hidrofóbizált hőszigetelést is károsítja, illetve a födémre „visszaszivárogva” az agyagtapasztásban, illetve egy idő után akár a faszerkezetben is veszélyes szintre növelheti a nedvességtartalmat. A födémszerkezet légzárósági hibái tovább ronthatnak a helyzeten, a páradiffúziós nedvességáramon túl konvektív nedvességáramot is juttatva a kritikus zónába. A program használatával a különféle megoldások és peremfeltételek mellett nem csak az esetleges kondenzáció ténye, hanem annak tényleges hossza (lásd 2. ábra), gyakorisága, a szerkezet kiszáradási potenciálja is modellezhető.

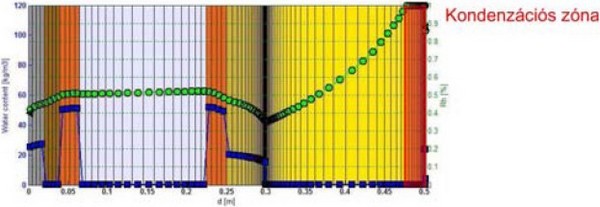

1.ábra: Lég és párafékező rétegrend nélküli hibás megoldás tipikus relatív páratartalom és nedvességtartalom ábra a fűtési időszakban.

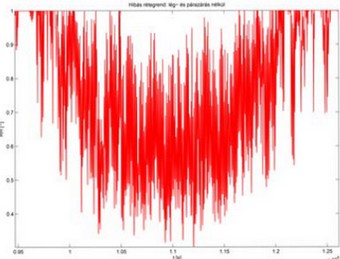

2.ábra: Lég és párafékező rétegrend nélküli hibás megoldás relatív páratartalom éves alakulás a külső oldali fólia alatt.
Az előző helytelen kialakításmóddal szemben a következő két ábra a ténylegesen megépült, helyes rétegrend szimulációs eredményeit mutatja. Az alkalmazott változó páradiffúziós ellenállású lég- és párafékező fólia a téli időszakban a relatív alacsonyabb relatív páratartalmú zónába kerül (a hőszigetelés és a födém között), és így anyagtulajdonságainak megfelelően relatív magas ellenállást képez a páradiffúzióval szemben (lásd 3. ábra), szakszerűen (légzáróan) kialakított toldások esetén pedig meggátolja a konvektív nedvességáramok hidegebb zónákba jutását. A program külső és a belső fólia megfelelő méretezése (megválasztása) a födémszerkezet nedvesség tehetetlenségének figyelembevételével és valós klímaadatok figyelembevételével lehetséges, és elkerülhető a káros kondenzációs jelenség kialakulása (lásd 4. ábra).

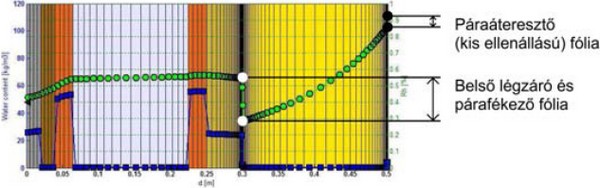

3.ábra: Változó páradiffúziós ellenállású rés- és párazáró fóliával kialakított rétegrend tipikus relatív páratartalom és nedvességtartalom ábra a fűtési időszakban.

4.ábra: Változó páradiffúziós ellenállású rés- és párazáró fóliával kialakított rétegrend relatív páratartalom éves alakulás a külső oldali fólia alatt.
Az üveggyapot szigeteléssel kapcsolatban további információért kattintson a hír alatti termékképekre, amennyiben árajánlatot, egyéb információt vagy katalógust szeretne kérni a Knauf Insulation Kft. munkatársától, használja a megfelelő gombot.
