UPS berendezések véletlenszerű kikapcsolása a nem megfelelő energiaminőség következtében
A szünetmentes energiaellátás (UPS) azért került bevezetésre, hogy hálózati zavarok esetén a kritikus elektromos berendezések ellátását biztosítsa. UPS berendezések ezért elsősorban kórházakban, vezérlő központokban, modern vasúti váltóházakban, számítógép központokban fordulnak elő, mindazonáltal ugyanúgy megtalálhatók egyes szupermarketekben, irodákban, esetenként otthonokban. Ezeket az eszközöket a védendő berendezések villamos betáplálásába iktatják be hogy rövid idejű hálózati kiesések esetén a fogyasztót ellássák villamos energiával.
A modern UPS-ek különféle fogyasztók ellátására képesek. Bizonyos fogyasztók esetén előfordulhat magas felharmonikus tartalom, terhelés aszimmetria, magas áram csúcsérték vagy kapacitív teljesítménytényező, mely az UPS kikapcsolásához vagy áthidalásához vezet. Ha ekkor fellép egy hálózati zavar, az UPS nem üzemkész, így a kritikus terhelések energiaellátását nem képes biztosítani.
Egy franciaországi üzletláncban UPS berendezéseket telepítettek, hogy a kasszák, szerverek, vonalkód olvasók, vészvilágítási lámpák, stb. szünetmentes energiaellátását biztosítsák és ezáltal felhőtlen vásárlási élményt biztosítsanak az ügyfelek számára. A karácsony előtti vásári időszakban azonban többször előfordult, hogy az áthidaló ága bekapcsolt, vagy teljesen kikapcsolt a 60 kVA teljesítményű berendezés.
A modern UPS-ek különféle fogyasztók ellátására képesek. Bizonyos fogyasztók esetén előfordulhat magas felharmonikus tartalom, terhelés aszimmetria, magas áram csúcsérték vagy kapacitív teljesítménytényező, mely az UPS kikapcsolásához vagy áthidalásához vezet. Ha ekkor fellép egy hálózati zavar, az UPS nem üzemkész, így a kritikus terhelések energiaellátását nem képes biztosítani.
Egy franciaországi üzletláncban UPS berendezéseket telepítettek, hogy a kasszák, szerverek, vonalkód olvasók, vészvilágítási lámpák, stb. szünetmentes energiaellátását biztosítsák és ezáltal felhőtlen vásárlási élményt biztosítsanak az ügyfelek számára. A karácsony előtti vásári időszakban azonban többször előfordult, hogy az áthidaló ága bekapcsolt, vagy teljesen kikapcsolt a 60 kVA teljesítményű berendezés.

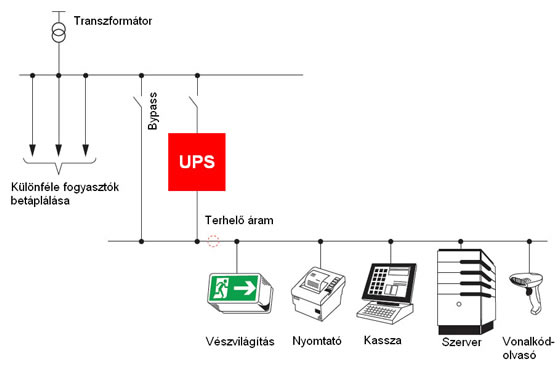

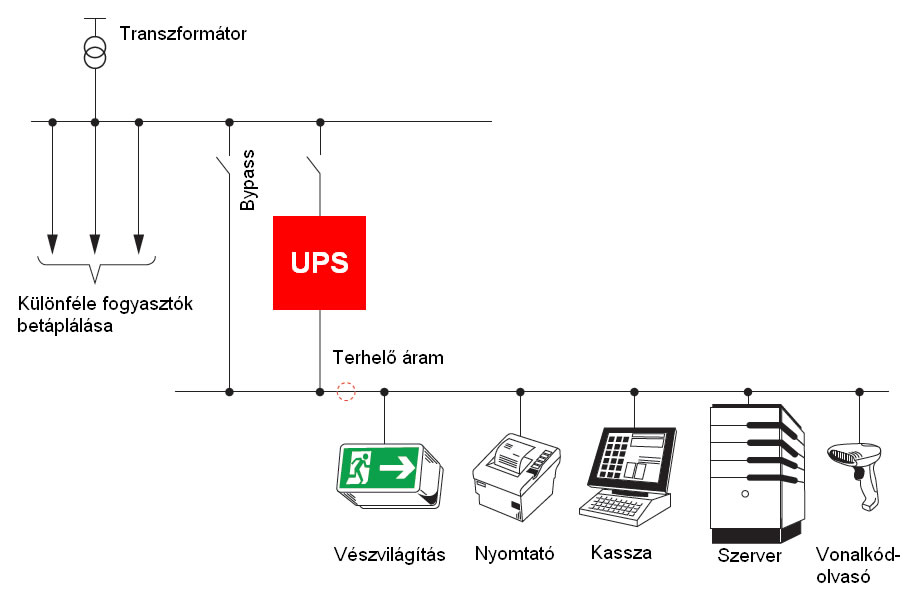

1. ábra: A hálózat blokkvázlata a 60 kVA-es UPS berendezéssel
A felelősök ezután megbíztak egy szakértőt, hogy végezzen hálózati analízist a hiba feltárásának érdekében. A következő eredmények születtek a problémával kapcsolatban:
- Az áram teljes harmonikus torzítása: (I-THD): >55%
- Az áram csúcsértéke: az effektív érték 3,75-szörösét is elérte

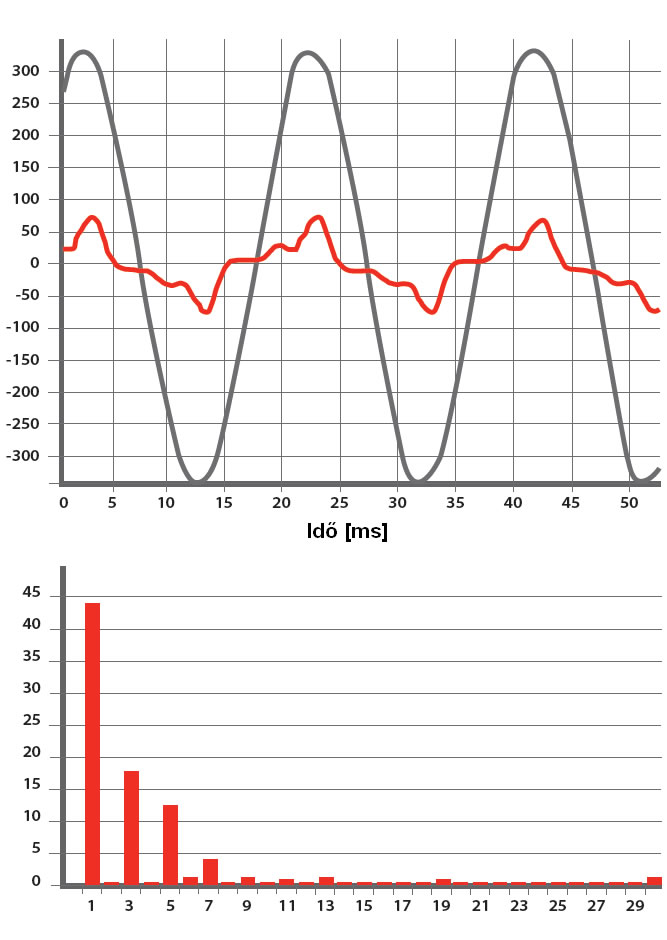

2. ábra: Terhelőáram [A] az L1 fázisban, szűrés nélkül

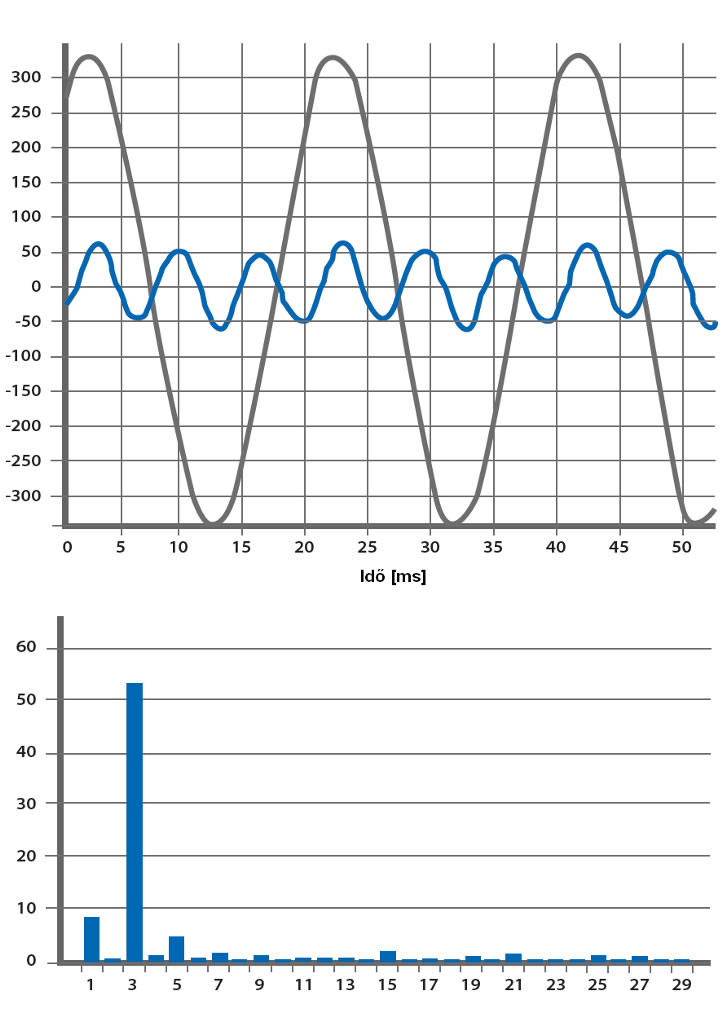

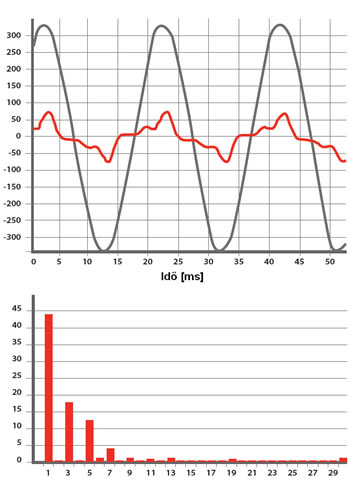

3. ábra: Nullavezető árama [A], szűrés nélkül
A szakértők azt javasolták, hogy a villamos paramétereket egy aktív harmonikus szűrő segítségével tartsák a megengedett tartományban. Ennek egy olyan szűrőnek kell lennie, mely a következő feladatokat dinamikusan és valós időben képes ellátni:
- az áram felharmonikusainak kompenzációja és ezáltal egy szinuszos áram jelalak visszaállítása, a csúcsérték csökkentése
- a terhelés szimmetrizálása és ezáltal a nullavezető terhelésének csökkentése
- meddő teljesítmény kompenzáció

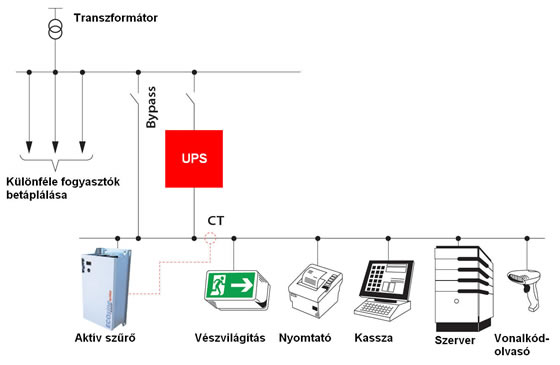

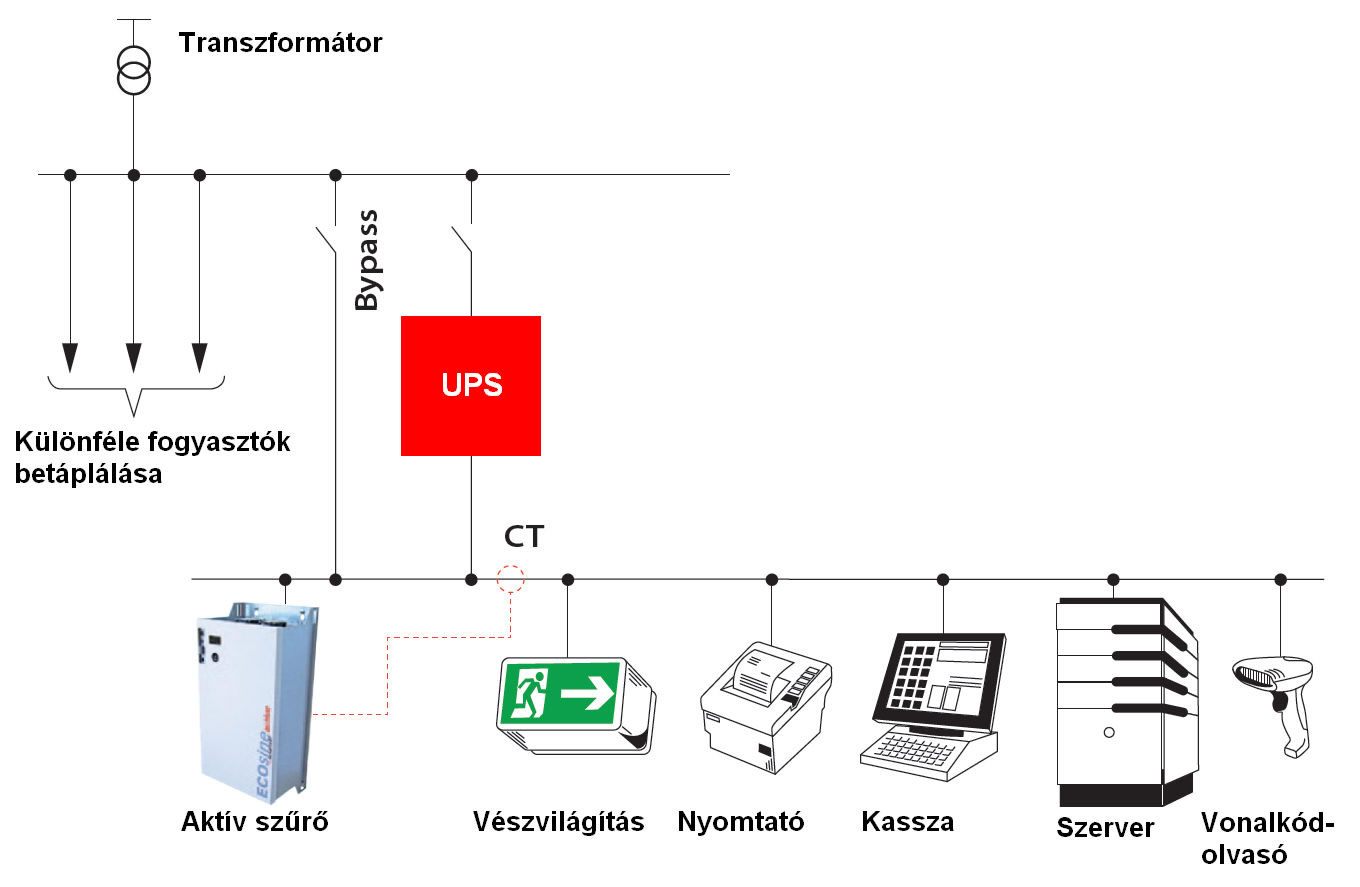

4. ábra: Blokkséma az Ecosine™ Active FN3430-60-400-4 beépítése után

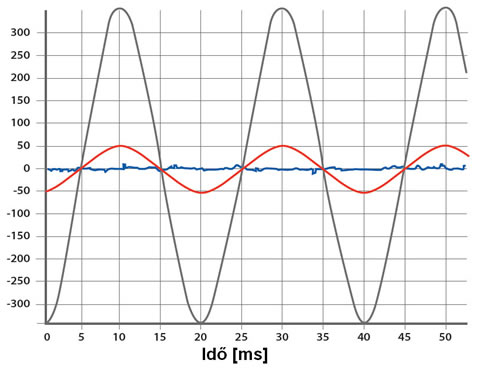

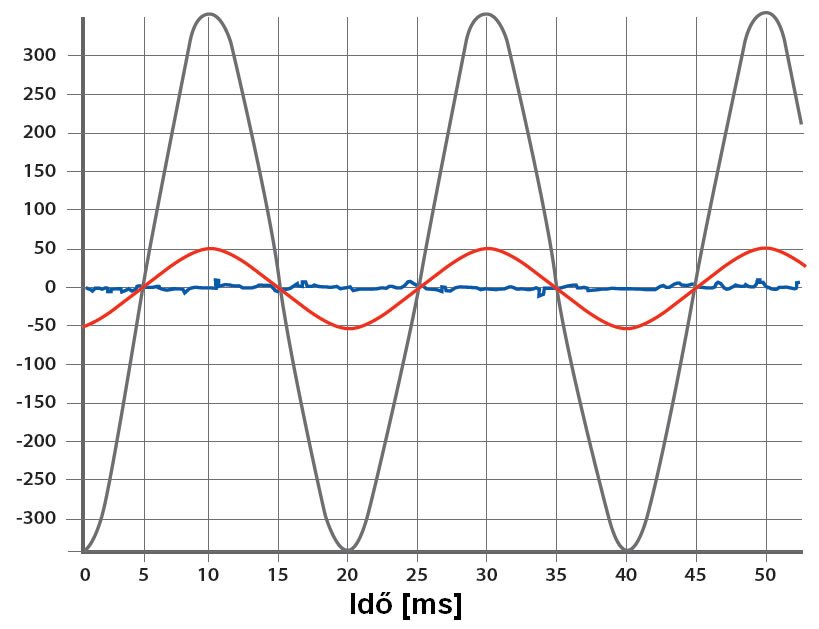

5. ábra: Feszültség [V], Áram [A] az L1 fázisban és a nullavezetőben, Ecosine™ Active alkalmazása mellett

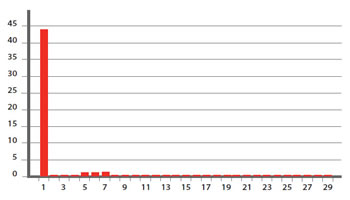

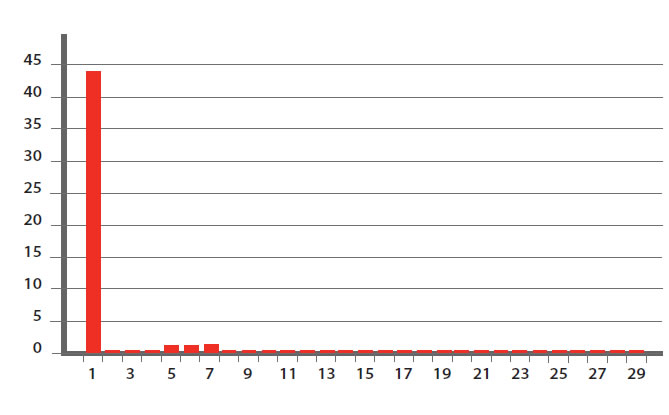

6. ábra: Az L1 fázis árama [A] aktív szűrővel (frekv. spektrum)

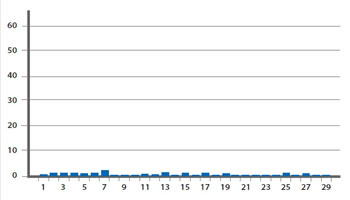

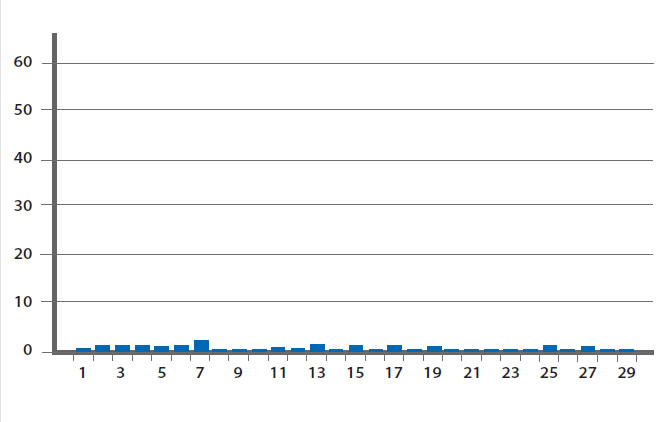

7. ábra: A nullavezető árama [A] aktív szűrővel (frekv. spektrum)
Az aktív szűrő telepítése után többször nem regisztrálták az UPS berendezés kiesését. Az Ecosine™ Active lényegesen hozzájárult a bevásárló központ infrastruktúrájának megbízhatóságához, ezáltal hozzájárulva a zavartalan karácsonyi bevásárláshoz.
A hír alapjául szolgáló pdf kiadvány letöltéséhez kattintson ide.
A Schaffner Ecosine™ Active szűrő termékismertetőjét letöltheti, ha a hír alatti termékre kattint. Ha árajánlatot vagy bővebb felvilágosítást szeretne kérni a KRL Kontrol Kft. munkatársától, küldje el üzenetét a megfelelő gomb segítségével.
