Fázisjavító berendezés együttes működése az ECOsine® active sync felharmonikus szűrővel megvalósítható, amennyiben a fázisjavító fojtótekercsekkel van ellátva. Máskülönben fennáll a szűrő és a fázisjavító kondenzátorai közötti rezonancia kialakulásának veszélye.
1 Fázisjavító berendezés (terhelés felőli oldalon)

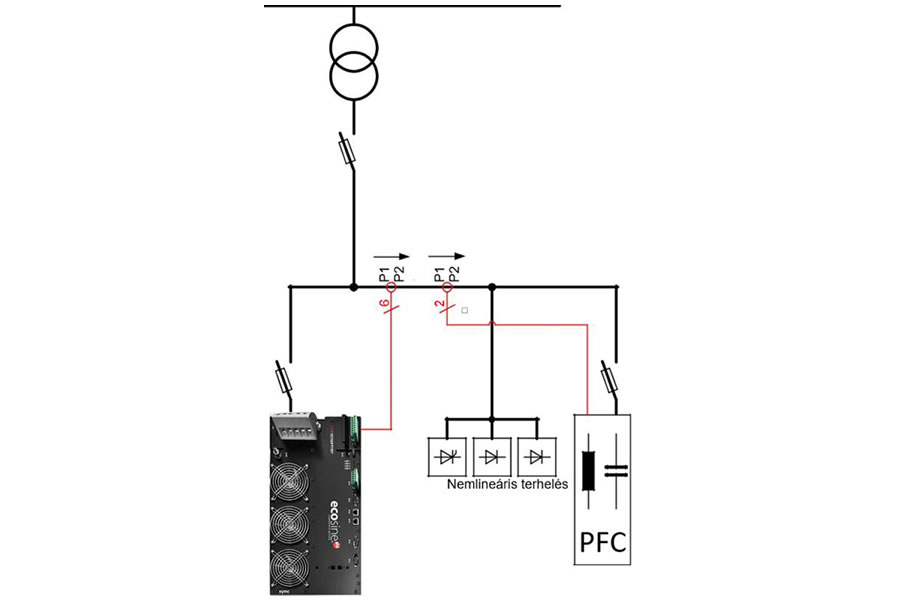

1.1 Terhelés oldali áramváltó – egy ECOsine® active sync esetén
Az ECOsine® active sync telepítésének legegyszerűbb megvalósítási módja, ha az a fázisjavító berendezéssel párhuzamosan és annak a hálózat felőli oldalán kerül bekötésre. Az áramváltók telepítése Schaffner javaslata alapján a szűrő terhelés felőli oldalán történik. Ezen felállás lehetővé teszi szükség esetén még egy ECOsine® active sync telepítését, és a szűrőn bekapcsolhatóvá válik a fázisjavító funkció további meddőteljesítmény kompenzálására.

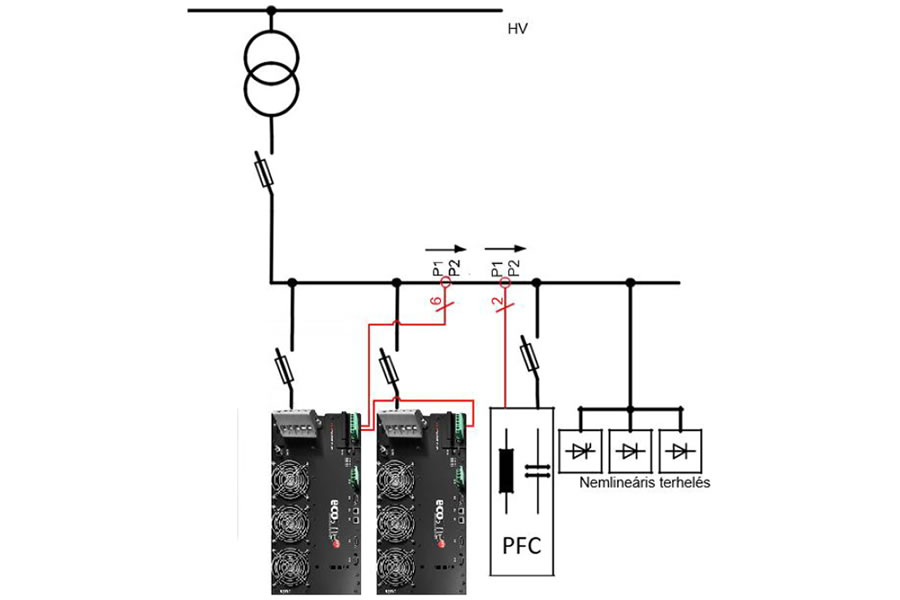

1.2 Terhelés oldali áramváltó – több ECOsine® active sync esetén
Ez az eset megegyezik a 3.1.1. részben tárgyaltakkal, annyi különbséggel, hogy itt két ECOsine® active sync van párhuzamosan jelen.
Megjegyzés
Az áramváltók maximális teljesítményéből fakadóan nem üzemeltethető 5-nél több ECOsine® active sync egyetlen áramváltóról. Ez esetben (5-nél több szűrő párhuzamos működésekor) az áramváltók maximális teljesítményét bővíteni kell, vagy további áramváltó beépítése szükséges.
Az ECOsine® active sync párhuzamos működéséhez az áramváltónak a terhelés oldalán kell lennie.

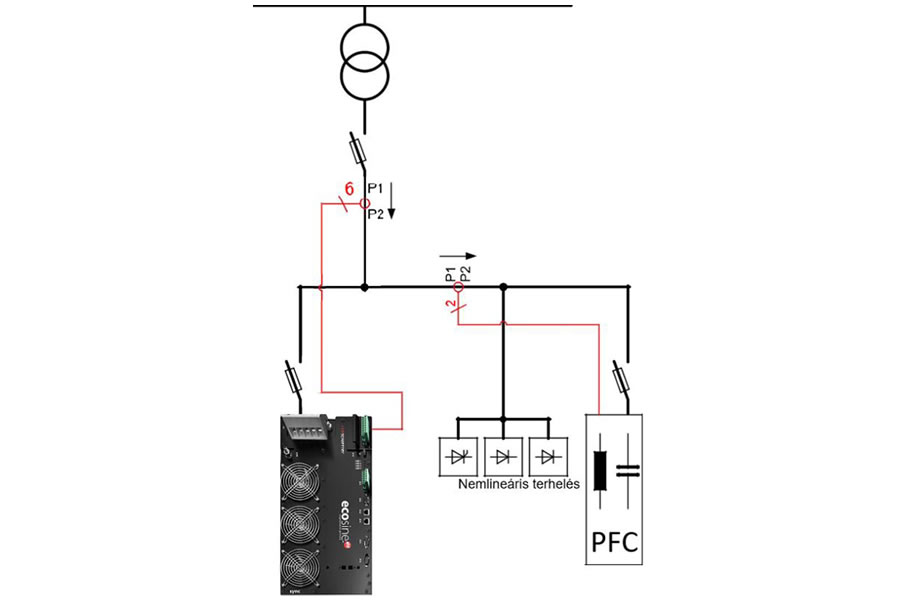

1.3 Áramváltók a hálózati oldalon – egy ECOsine® active sync esetén
Amennyiben a terhelés felőli oldalon nincsen hely az áramváltók számára, a hálózat oldalára is megoldható a bekötésük. Ebben az esetben az ECOsine® active sync használható meddő teljesítmény
kompenzálására is az egyedüli fázisjavító berendezésénél jobb teljesítménytényező elérése érdekében. Azonban nincs lehetőség ECOsine® active sync berendezések párhuzamos működésére.
2 Fázisjavító berendezés (betáplálás felőli oldalon)

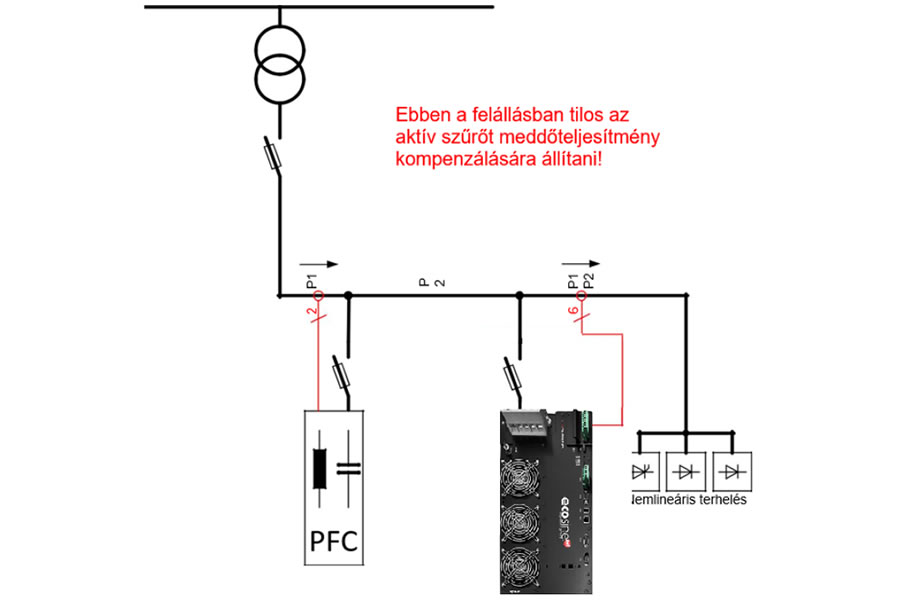

2.1 Terhelés oldali áramváltó – egy ECOsine® active sync esetén
A fázisjavító berendezésnek a terhelés felőli oldalára való telepítéskor az ECOsine® active sync meddőkompenzáló funkciójának kikapcsolt állapotban kell lennie. A felharmonikus szűrés ilyen felállásban probléma nélkül ellátja feladatát. Ennek a kialakításnak az előnye, hogy a felharmonikusok kiszűrésre kerülnek, még mielőtt tönkre tehetnék a fázisjavító berendezés kondenzátortelepeit. Itt sem jelent gondot egynél több ECOsine® active sync.

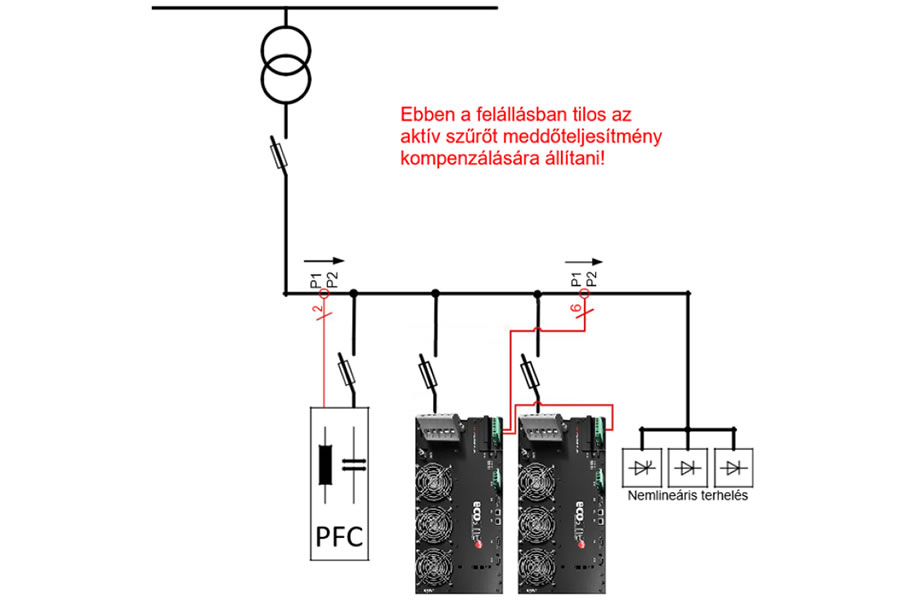

2.2 Terhelés oldali áramváltó – több ECOsine® active sync esetén
Ez az eset megegyezik a 3.2.1. részben tárgyaltakkal, annyi különbséggel, hogy itt két ECOsine® active sync van párhuzamosan jelen.
Megjegyzés
Az áramváltók maximális teljesítményéből fakadóan nem üzemeltethető 5-nél több ECOsine® active sync egyetlen áramváltóról. Ez esetben (5-nél több szűrő párhuzamos működésekor) az áramváltók maximális teljesítményét bővíteni kell, vagy további áramváltó beépítése szükséges.
Az ECOsine® active sync párhuzamos működéséhez az áramváltónak a terhelés oldalán kell lennie.

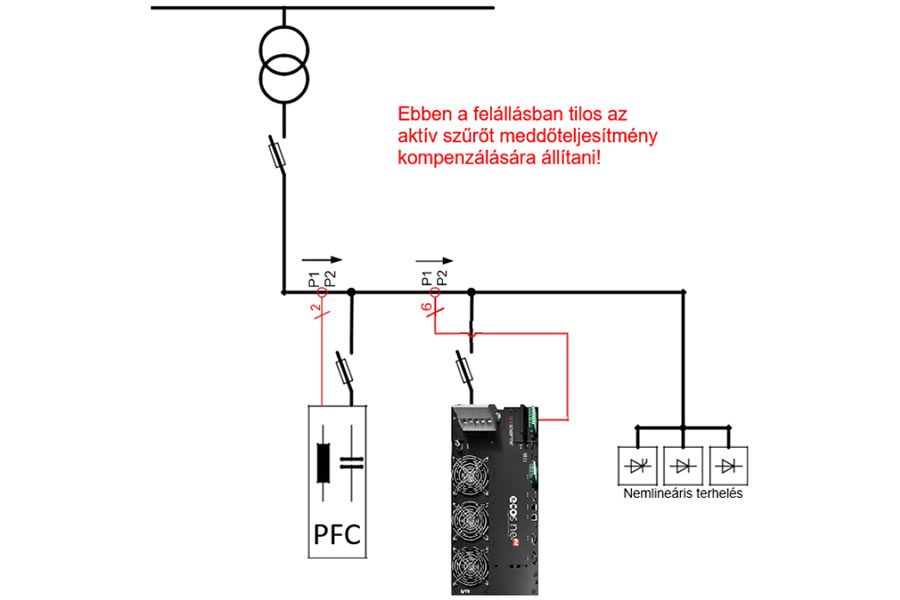

2.3 Áramváltók a hálózati oldalon – egy ECOsine® active sync esetén
Az ECOsine® active sync árammérése a hálózat felőli vezetékszakaszon is történhet. Ez esetben a szűrő fázisjavító funkciójának bekapcsolása nem engedélyezett, továbbá egynél több ECOsine® active sync párhuzamos működése sem lehetséges.
