ECOsine® active sync aktív felharmonikus szűrő kevesebb mint 100 µsec válaszidővel

A moduláris ECOsine® active sync sorozat napjaink elvárásaihoz igazodik és gazdaságos megoldást jelent a legnehezebb szűrési feladatokra, a legkülönfélébb nemlineáris fogyasztók esetében is. Az ECOsine® active sync szűrők egy olyan megoldási koncepciót kínálnak, mely moduláris, kisebb, önálló modulként és szűrőrendszerbe integrálva is alkalmazható. (A KRL Kft.-nél már két kolléga rendelkezik szerviz joggal a gyártó Schaffner cégnél tett sikeres vizsgát követően.)

  • a harmonikus áramok hatékony csökkentése
  • hosszú távú megtakarítások a rendszer-üzemeltetés és karbantartás területén
  • gyors és egyszerű plug-and-play működés

Letöltések

ECOsine® - A legújabb generációs aktív szűrők - általános termékismertető

általános termékismertető

pdf 3.0 MB
ECOsine® - A legújabb generációs aktív szűrők

ECOsine® active sync aktív felharmonikus szűrő - részletes termékismertető

részletes termékismertető

pdf 1.3 MB
ECOsine® active sync aktív felharmonikus szűrő

ECOsine® active sync – Modul verzió - műszaki adatlap

műszaki adatlap

pdf 820.4 kB
ECOsine® active sync – Modul verzió

ECOsine Active Sync – Cabinet verzió - műszaki adatlap

műszaki adatlap

pdf 535.8 kB
ECOsine Active Sync – Cabinet verzió

Grafikonok Schäffner ECOsine alkalmazása nélkül és alkalmazásával - műszaki adatlap

műszaki adatlap

pdf 158.9 kB
Grafikonok Schäffner ECOsine alkalmazása nélkül és alkalmazásával

Aktív felharmonikus szűrők alkalmazásának lehetőségei - Esettanulmányok <br>
(Kiss József, KRL Kontrol Kft.) - részletes termékismertető

részletes termékismertető

pdf 408.3 kB
Aktív felharmonikus szűrők alkalmazásának lehetőségei - Esettanulmányok
(Kiss József, KRL Kontrol Kft.)

Schaffner szerviz jogot biztosító bizonyítvány - Kropkó László Gergő - tanúsítvány

tanúsítvány

pdf 412.8 kB
Schaffner szerviz jogot biztosító bizonyítvány - Kropkó László Gergő

Schaffner szerviz jogot biztosító bizonyítvány - Kiss József - tanúsítvány

tanúsítvány

pdf 407.6 kB
Schaffner szerviz jogot biztosító bizonyítvány - Kiss József


Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

áramváltó áttétel [A]

áramváltó áttétel [A]

/5 A; /1 A

áramváltó pozíció

áramváltó pozíció

hálózati oldal; terhelési oldal

beépíthető modulok száma [db]

beépíthető modulok száma [db]

1; 2; 3; 4; 5

elhelyezés / beépítés / felhasználás helye

elhelyezés / beépítés / felhasználás helye

falra szerelhető (választható pozícióban
a rövid vagy a hosszanti oldalával a fal felé)

fázisok száma (hálózati csatlakozás)

fázisok száma (hálózati csatlakozás)

3 fázisú hálózat 3 vezetékes csatlakozás
3 fázisú hálózat 4 vezetékes csatlakozás
(„all-in-one”)

hálózati feszültség [V]

hálózati feszültség [V]

3 vezetékes: 380 VAC ±15% - 480 VAC ±10%
4 vezetékes: 380 VAC ±15% - 415VAC ±10%

hálózati frekvencia [Hz]

hálózati frekvencia [Hz]

50/60 ± 3

harmonikus szűrés

harmonikus szűrés

50. harmonikusig

hűtési technológia

hűtési technológia

léghűtés

inverter topológia

inverter topológia

3 szintű NPC topológia, IGBT-vel

kapcsolási frekvencia [kHz]

kapcsolási frekvencia [kHz]

16

kommunikációs interfész

kommunikációs interfész

Ethernet TCP/IP, Modbus RTU RS485

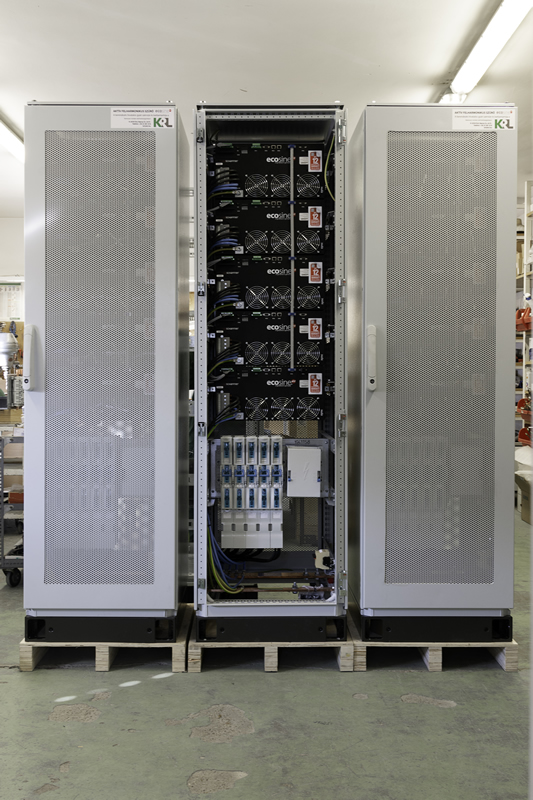

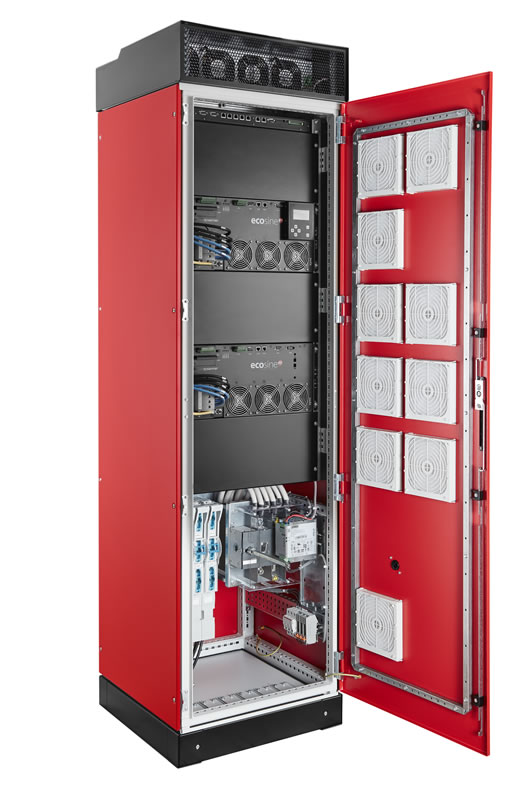

komplett állószekrény méretek, A×B×C [mm]

komplett állószekrény méretek, A×B×C [mm]

600×600×2265 (szé×mé×ma)

meddőkompenzálás

meddőkompenzálás

cosφ = -0.7 … 1 … 0.7
(induktív és kapacitív meddőkompenzálás)

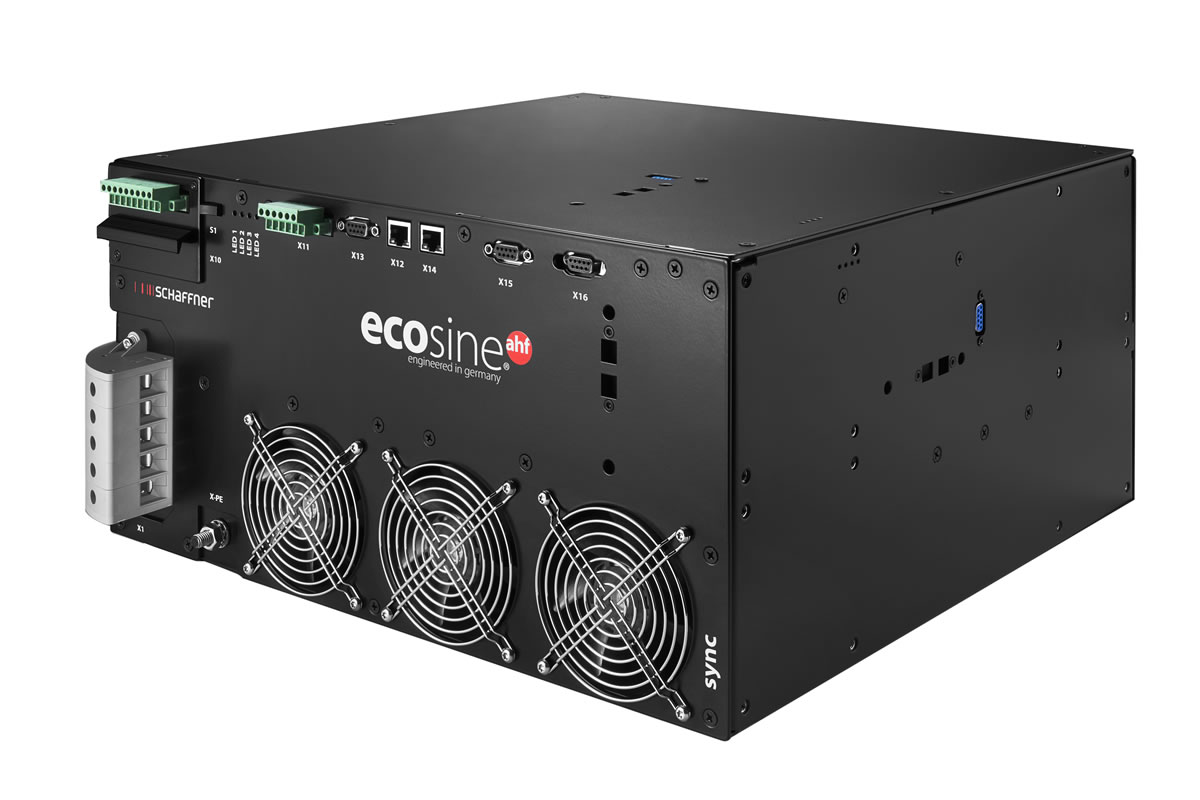

modul méretek, A×B×C [mm]

modul méretek, A×B×C [mm]

440×420×222 (szé×mé×ma)

névleges nullavezető szűrési áram [A]

névleges nullavezető szűrési áram [A]

180; 360; 540; 720; 900

névleges szűrési fázisáram [A]

névleges szűrési fázisáram [A]

60; 120; 180; 240; 300

teljes harmonikus áram torzítás csökkentése [%]

teljes harmonikus áram torzítás csökkentése [%]

<5

tömeg/modul [kg]

tömeg/modul [kg]

47

túlterhelés (100 ms ideig) [A]

túlterhelés (100 ms ideig) [A]

150; 300; 450; 600; 750

válaszidő [μsec]

válaszidő [μsec]

100
