Designo R79C felső harmadban billenő tetőtéri ablak

A Comfort üveggel szerelt Designo R79C tetőablak 3-rétegű üvegezéssel az Uw=1,0 W/m²K értéket kínálja, amely kiemelkedő hőszigetelő képessége mellett jobb hangszigetelő értékkel is rendelkezik.

  • kényelem: egyedi nyitásmód, zavartalan kilátás és kényelmes szellőztetés szúnyogháló használata mellett is
  • energiahatékonyság: a 3-rétegű üveg és a Hőszigetelő Csomag garantálja az 1,1-es Uw értéket
  • biztonság: 15 év szavatosság a vasalat, a profil és a külső üveg törésére jégkár esetén

Letöltések

Designo R79C felső harmadban billenő tetőtéri ablak - műszaki adatlap

műszaki adatlap

pdf 1.6 MB
Designo R79C felső harmadban billenő tetőtéri ablak

Designo R79C felső harmadban billenő tetőtéri ablak - ArchiCAD - BIM fájl

BIM fájl

zip 275.0 kB
Designo R79C felső harmadban billenő tetőtéri ablak - ArchiCAD

Designo R79C felső harmadban billenő tetőtéri ablak - Revit - BIM fájl

BIM fájl

zip 9.9 MB
Designo R79C felső harmadban billenő tetőtéri ablak - Revit


Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

Designo R79C K Designo R79C H

anyag

anyag

műanyag

anyag

fa

elhelyezés / beépítés / felhasználás helye

elhelyezés / beépítés / felhasználás helye

lakótérben
magas páratartalmú helyiségekben

elhelyezés / beépítés / felhasználás helye

lakótérben

felületkezelés

felületkezelés

--

felületkezelés

1 alapimpregnálás, 2 fedőréteg

garancia [év]

garancia [év]

15 (vasalat, profil és a külső üveg törésére jégkár esetén)

garancia [év]

15 (vasalat, profil és a külső üveg törésére jégkár esetén)

hőátbocsátási tényező: teljes ablak (Uw) [W/m²·K]

hőátbocsátási tényező: teljes ablak (Uw) [W/m²·K]

1,0 (Comfort üvegezés)

hőátbocsátási tényező: teljes ablak (Uw) [W/m²·K]

1,0 (Comfort üvegezés)

hőátbocsátási tényező: üvegezés (Ug) [W/m²·K]

hőátbocsátási tényező: üvegezés (Ug) [W/m²·K]

0,6

hőátbocsátási tényező: üvegezés (Ug) [W/m²·K]

0,6

kilincs

kilincs

alsó

kilincs

alsó

külső borítás anyaga

külső borítás anyaga

alumínium lemez

külső borítás anyaga

alumínium lemez

légzárási fokozat

légzárási fokozat

4. osztály

légzárási fokozat

4. osztály

működtetés

működtetés

manuális

működtetés

manuális

nyitási mód

nyitási mód

felső harmadban billenő

nyitási mód

felső harmadban billenő

nyitási szög [°]

nyitási szög [°]

38

nyitási szög [°]

38

össz napenergia átbocsátás (g)

össz napenergia átbocsátás (g)

40

össz napenergia átbocsátás (g)

40

súlyozott laboratóriumi léghanggátlás (Rw) [dB]

súlyozott laboratóriumi léghanggátlás (Rw) [dB]

33 (-1 ; -4)

súlyozott laboratóriumi léghanggátlás (Rw) [dB]

33 (-1 ; -4)

színválaszték

színválaszték

fehér
R703 antracit-metál (külső borítás)
aranytölgy; fenyő (dekorfólia)
fehér (kilincs)

színválaszték

natúr; fehér
R703 antracit-metál (külső borítás)
középszürke (kilincs)

tető dőlésszöge [°]

tető dőlésszöge [°]

20-65

tető dőlésszöge [°]

20-65

tok anyaga

tok anyaga

többlégkamrás műanyag profil

tok anyaga

rétegragasztott északi fenyő

tömítés [db]

tömítés [db]

2

tömítés [db]

2

üvegezés tulajdonsága

üvegezés tulajdonsága

kívül edzett üveg, belül ragasztott

üvegezés tulajdonsága

kívül edzett üveg, belül ragasztott

üveg rétegek száma

üveg rétegek száma

3

üveg rétegek száma

3

zárási pontok száma [db]

zárási pontok száma [db]

3

zárási pontok száma [db]

3

Designo R79C felső harmadban billenő tetőtéri ablak alsó kilinccsel és 3-rétegű üveggel

Egyedi nyitásmód, még több kényelem

Designo R79C felső harmadban billenő tetőtéri ablak
Designo R79C felső harmadban billenő tetőtéri ablak

A Comfort üveggel szerelt Roto Designo R79C tetőablak szerkezetek 3-rétegű üvegezéssel az Uw=1,0 W/m²K értéket kínálják, amelyek kiemelt hőszigetelő képessége mellett jobb hangszigetelő értékekkel is rendelkeznek. A Comfort üvegezés belül ragasztott biztonsági üveget tartalmaz.

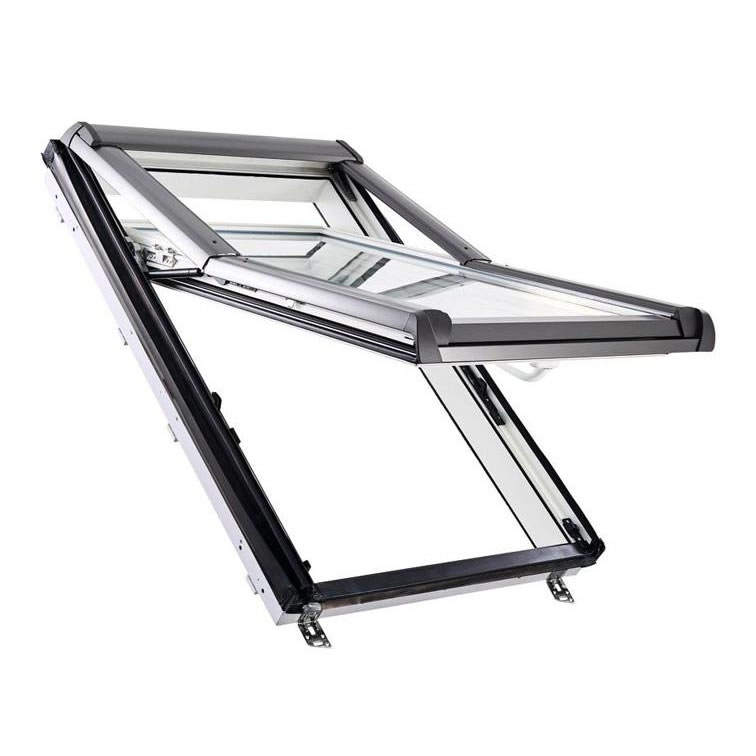

Designo R79C K (műanyag) felső harmadban billenő tetőtéri ablak
Designo R79C K (műanyag) felső harmadban billenő tetőtéri ablak
Designo R79C K (műanyag) felnyíló tetőtéri ablak

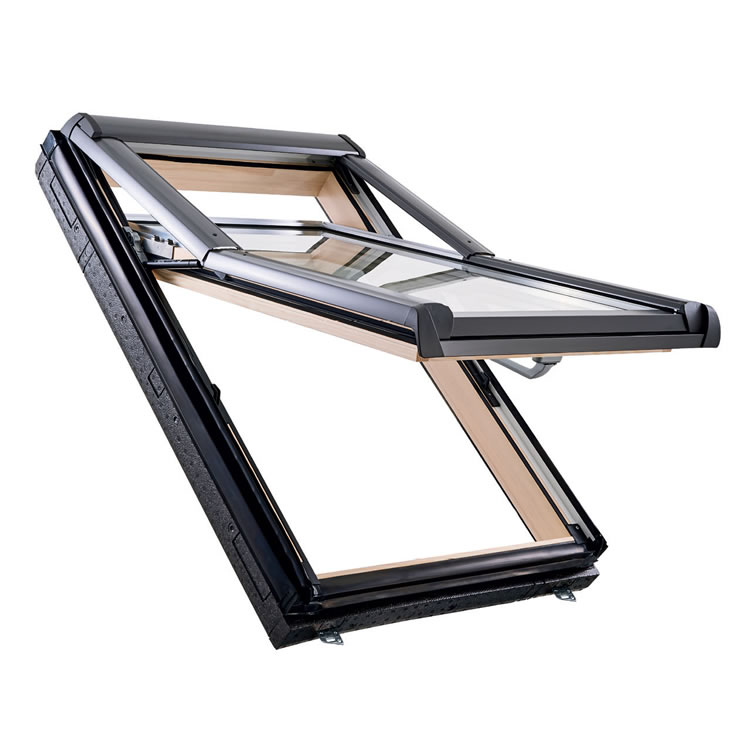

Designo R79C H (fa) felső harmadban billenő tetőtéri ablak
Designo R79C H (fa) felső harmadban billenő tetőtéri ablak
Designo R79C H (fa) felnyíló tetőtéri ablak

Termékelőnyök:

  • Maximális kényelem: könnyű kezelhetőség az alsó kilincsnek köszönhetően.
  • Kiemelkedő energiahatékonyság: gyárilag előszerelt Hőszigetelő Csomaggal rendelkezik.
  • Biztonság: 15 év szavatosság a vasalat, a profil és a külső üveg törésére jégkár esetén.
