Polon 6000 tűzjelző rendszer

A címezhető, interaktív POLON 6000 tűzjelző rendszer a legújabb technológiákkal rendelkezik, amely rendkívül gyors érzékelésre, riasztás jelzésre, a detektált korai állapotú tűz pontos helyének meghatározására, a szükséges vezérlések megbízható és gyors elvégzésére, a tűzjelzés átjelzésének továbbítására, valamint a felügyeleti személyzet részére megfelelő és hatékony információ megjelenítésére lett tervezve. Alkalmazható közepes, nagyméretű, különösen komplex struktúrájú épületek – intelligens épületek – védelmére, így kiválóan megfelel nagyszámú tűzjelző eszközök, érzékelők felügyeletére.

  • 10” érintőképernyő (800×600 pixel) a könnyebb kezelhetőség érdekében
  • moduláris, elosztott struktúrájú kialakítás
  • testreszabható rendszerméret

Letöltések

Polon 6000 tűzjelző rendszer - általános termékismertető

általános termékismertető

pdf 2.0 MB
Polon 6000 tűzjelző rendszer


Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

Polon 6000 tűzjelző rendszer

akkumulátor kapacitás [Ah]

akkumulátor kapacitás [Ah]

17 - 134

az érzékelőhurkon levő eszközök megengedett áramfelvétele [mA]

az érzékelőhurkon levő eszközök megengedett áramfelvétele [mA]

20 (50)

címzett eszközök száma [db]

címzett eszközök száma [db]

max. 99000

csomópontok közötti távolság [m]

csomópontok közötti távolság [m]

15000

csomópontok száma

csomópontok száma

99

érzékelő vonalak száma

érzékelő vonalak száma

396

érzékelő vonal vezeték ellenállás [Ohm]

érzékelő vonal vezeték ellenállás [Ohm]

2×100

feszültségmentes relé kimenetek száma

feszültségmentes relé kimenetek száma

64000

grafikus kijelző felbontása

grafikus kijelző felbontása

800×600

kompatibilitás

kompatibilitás

számítógép, digitális felügyeleti rendszer

megengedett vezeték vonali kapacitás [nF]

megengedett vezeték vonali kapacitás [nF]

300

riasztás átjelzési késleltetés [perc]

riasztás átjelzési késleltetés [perc]

0 - 10

tápfeszültség [V]

tápfeszültség [V]

hálózat 50Hz, 230V +10% - 15%

táp relé kimenetek száma

táp relé kimenetek száma

600

üzemi hőmérséklet [°C]

üzemi hőmérséklet [°C]

-10 ... +40

védettség

védettség

IP 30

vezérlő bemenetek száma

vezérlő bemenetek száma

64000

Áttekintés

Típus
Elosztott architektúrájú tűzjelző központ

Áttekintés
A címezhető, interaktív POLON 6000 tűzjelző rendszer a legújabb technológiákkal rendelkezik, amely rendkívül gyors érzékelésre, riasztás jelzésre, a detektált korai állapotú tűz pontos helyének meghatározására, a szükséges vezérlések megbízható és gyors elvégzésére, a tűzjelzés átjelzésének továbbítására, valamint a felügyeleti személyzet megfelelő és hatékony információ megjelenítésére lett tervezve. Alkalmazható közepes, nagyméretű, különösen komplex struktúrájú épületek – intelligens épületek - védelmére, így kiválóan megfelelő nagyszámú tűzjelző eszközök, érzékelők felügyeletére. A POLON 6000 rendszer könnyen integrálható meglévő épületfelügyeleti rendszerekbe. Az egyedi jellemzőinek köszönhetően egy modern jól felszerelt épületben, tökéletesen gondoskodik a megfelelő működésről, a felmerült igények betöltéséről.

A POLON 6000 rendszer alapja az újonnan tervezett elosztott rendszer architektúrájú központok, új 6000-es sorozatú címezhető elemek, de a rendszer képes a korábbi 4000-es sorozatú rendszer elemekkel is működni.

Minden eszköz a POLON 6000-es sorozatban is teljesíti a legújabb EN54 szerinti szabványokat.

Kivitel

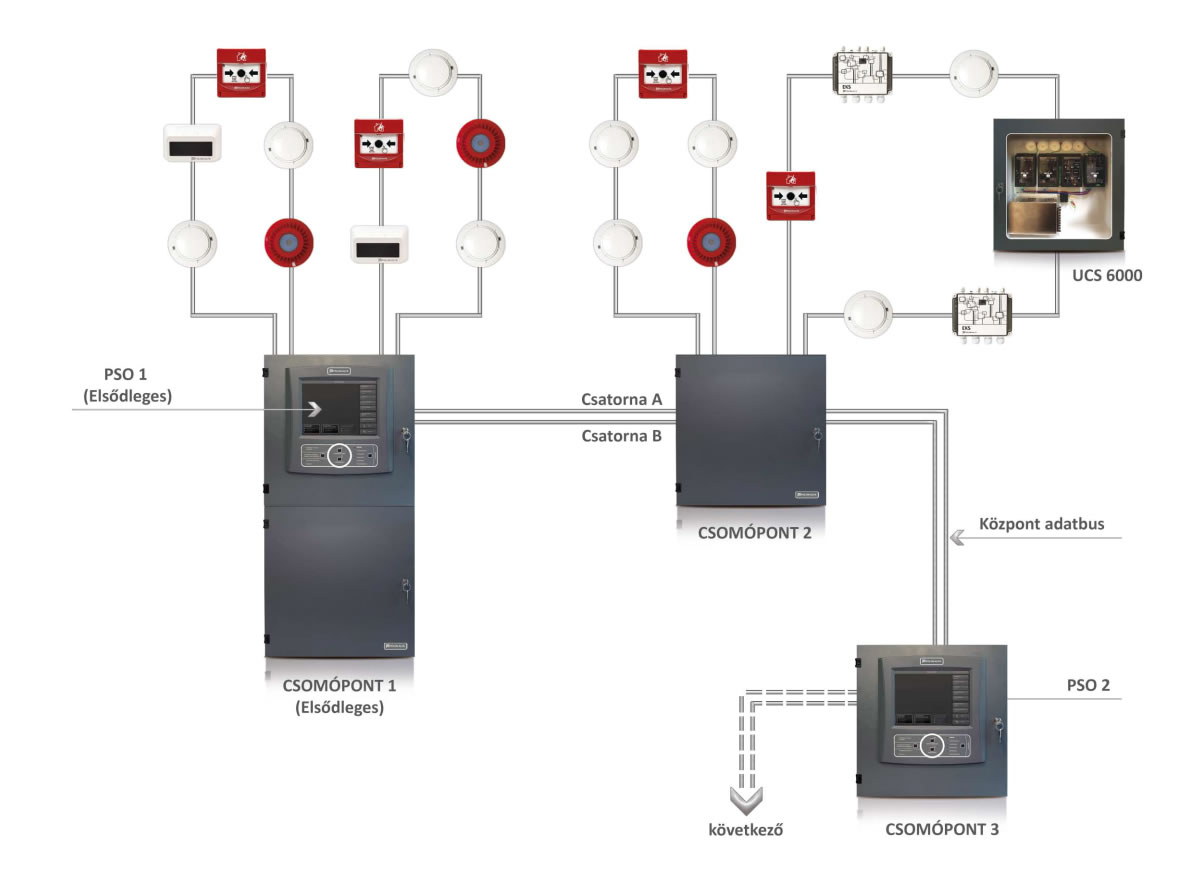

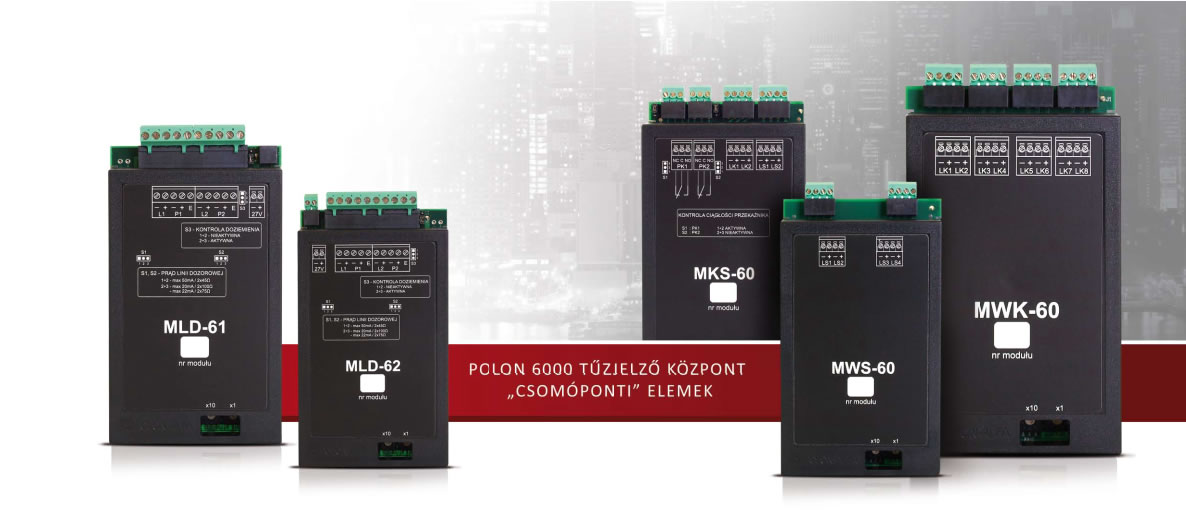

A POLON 6000 tűzjelző központ család kialakítását tekintve moduláris elosztott struktúrájú. A központi elemek számos egységes méretű modulból építhetők fel, melyek különböző funkciókra lettek tervezve. Egyéni „csomópontok” készíthetők a rendszerben. Egy-egy csomópont állhat egy-vagy több elemből és számos modulból. A „csomópontok” duplázott redundáns adatbusszal rendelkeznek, a megfelelő kommunikáció érdekében. Minden egyes „csomóponti” központ rugalmasan építhető különböző modulokból a telepítési helyhez illeszkedő elemekkel. Ezzel a felépítéssel a tűzjelző berendezés optimalizálása valósul meg - oda lehet telepíteni, ahol ténylegesen szükség van rá, így csökkentheti a telepítés költségeit. A rendszer megbízható működését a redundáns (duplázott) vezérlő processzor, valamint a kettős adatbusz kommunikáció adja. A POLON 6000 rendszerben a PSO-60 a központi vezérlő és kezelőpanel, ami 10" LCD érintőképernyőt tartalmaz. Érzékelő vonalak/hurokmodulok az MLD-61 és MLD-62, be-és kimeneti modul az MKS-60, hangjelző modul az MWS-60, nagyfeszültségű relé vezérlő modul a MPW-61, bemeneti modul MWK-60, tápegység modul az MZP-60 és kommunikációs modulok az MTI-61, MTI-62, MTI-63.

A PSO kezelő panel és az összes modul egységes méretű, egy-egy csomóponti dobozba helyezhető el. Csatlakoztatásukhoz megfelelő csatlakozósor áll rendelkezésre. A POLON 6000 rendszerben legalább egy „csomóponti” központi panel szükséges PSO-60 kezelővel, ami a rendszer fő processzoraként is szolgál. Több PSO-60 esetén egy fő vezérlő panelt ki kell választani a rendszer központi elemeként (mester). A többi elem a fő vezérlő elemhez csatlakozik. A „csomóponti” elemek közötti kommunikáció dupla RS485 vagy optikai kommunikációs csatornán történik. Minden egyes „csomóponti” egységet el kell látni legalább egy tápegység modullal és szükség szerinti hurok vagy vezérlő modulokkal. Minden „csomóponthoz” PSO kezelőpanel, mint másodkezelő egység csatlakoztatható.

Műszaki adatok
Feszültségmentes relé kimenetek száma (db) 64000
Csomópontok száma (db) 99
Címzett eszközök száma (db) rendszermérettől függően max. 99000
Csomópontok közti távolság (m) 15000
Táp relé kimenetek száma (db) 600
Vezérlő bemenetek száma (db) 64000
Tápfeszültség: alap (Hz) hálózat 50, 230V +10% - 15%
Akkumulátor kapacitás (Ah) 17 - 134
Riasztás átjelzési késleltetés (perc) 0 - 10
Megengedett vezeték vonali kapacitás (nF) 300
Az érzékelőhurkon levő eszközök megengedett áramfelvétele (mA) 20 (50)
Érzékelő vonal vezeték ellenállás (Ohm) 2×100
Grafikus kijelző felbontása (pixel) 800 × 600
Érzékelési vonal működő rendszer rövidzár vagy szakadás ellen védett hurok
Eszköz kompatibilitás számítógép, digitális felügyeleti rendszer
Érzékelő vonalak száma (db) 396
Címezhető eszközök száma (db) 250/hurok
Védettségi osztály IP 30
Működési hőmérséklet (°C) -10 ... +40°C
