Aquilo F2C és F2V padlókonvektorok ventilátorral hűtésre vagy fűtésre

A ventilátoros Aquilo F2C és F2V padlókonvektorok a legnagyobb teljesítményű 2- csöves konvektorok. Intenzív fűtés és hűtés jellemzi, fűtött helyiségekben akár önállóan is használható, 24 V-os halkan működő EC ventilátor motorok alacsony teljesítményfelvétellel. 230 V-os ventilátor az F2V padlókonvektorokhoz a fokozott teljesítményért. Alkalmas alacsony hőmérsékletű és hőszivattyús fűtési rendszerekhez. BMS és központi vezérlésű rendszerekhez csatlakoztatható. Egyedi méretek és alakváltozatok igény szerint.

  • kiemelkedő hűtő- és fűtőteljesítmény
  • F2C: 24 V-os ventilátor motorok, F2V: 230 V-os ventilátor motorok
  • BMS és központi vezérlésű rendszerekhez csatlakoztatható

Letöltések

Aquilo F2C és F2V padlókonvektorok ventilátorral fűtő- és hűtő funkcióval, 2 csöves rendszerekhez - részletes termékismertető

részletes termékismertető

pdf 3.5 MB
Aquilo F2C és F2V padlókonvektorok ventilátorral fűtő- és hűtő funkcióval, 2 csöves rendszerekhez

Aquilo F2C és F2V padlókonvektorok ventilátorral hűtésre vagy fűtésre - szerelési útmutató

szerelési útmutató

pdf 3.0 MB
Aquilo F2C és F2V padlókonvektorok ventilátorral hűtésre vagy fűtésre

Aquilo F2C és F2V padlókonvektorok ventilátorral fűtő- és hűtő funkcióval, 2 csöves rendszerekhez - CAD fájl

CAD fájl

dwg 576.4 kB
Aquilo F2C és F2V padlókonvektorok ventilátorral fűtő- és hűtő funkcióval, 2 csöves rendszerekhez


Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

Aquilo F2C Aquilo F2V

ház anyaga

ház anyaga

horganyzott, porfestett; rozsdamentes

ház anyaga

horganyzott, porfestett; rozsdamentes

méret - hosszúság (l) [mm]

méret - hosszúság (l) [mm]

850 - 2700

méret - hosszúság (l) [mm]

850 - 2700

méret - magasság (h) [mm]

méret - magasság (h) [mm]

110; 170

méret - magasság (h) [mm]

170

méret - szélesség (w) [mm]

méret - szélesség (w) [mm]

230; 340

méret - szélesség (w) [mm]

340

motor tápfeszültsége [V]

motor tápfeszültsége [V]

24

motor tápfeszültsége [V]

230

Az F2C és F2V a BOKI legnagyobb fűtési és hűtési teljesítményű 2-csöves padlókonvektorai. Az F2C, F2V padlókonvektorok egyedileg, az intenzív fűtési vagy hűtési igényeknek megfelelően lettek kifejlesztve, amely lehetővé teszi a 2-csöves rendszerekben történő alkalmazásukat. A fűtési és hűtési teljesítményt a ventilátorok teljesítménye és a hőcserélő mérete határozza meg, ezért a típuson belül többféle méret is elérhető. Míg az F2C esetében 24 V EC ventilátorokat alkalmaznak, addig az F2V típusban már 230 V.

A padlókonvektor a kiemelkedő teljesítményének köszönhetően alkalmas a helyiségek hűtési és fűtési funkcióit önállóan ellátni, akár alacsony hőmérsékletű rendszerekben is. Egy 1,2 méteres egység esetén akár 3,4 KW fűtési (75/65/20C)  és 1,3 KW hűtési (8/14/28C) teljesítmény érhető el. A padlókonvektorok fűtőteljesítménye a szelepek nyitásával, zárásával, illetve a ventilátor sebességével szabályozható.

A speciális, egyedileg a típushoz tervezett RAS transzformátorokkal tudjuk szabályozni a ventilátorokat vezérlésük termosztáttal vagy 0-10 V BMS rendszerről történik, akár távszabályozóval is.

Aquilo F2C, F2V - általános jellemzők:

  • ventilátorral, hűtésre vagy fűtésre, 2-csöves rendszerekhez
  • a legnagyobb teljesítményű 2-csöves padlókonvektorok
  • intenzív fűtés és hűtés
  • fűtött helyiségekben akár önállóan is használható
  • 24 V-os halkan működő EC ventilátor motorok alacsony teljesítményfelvétellel
  • 230 V-os ventilátor az F2V padlókonvektorokhoz a fokozott teljesítményért
  • alkalmas alacsony hőmérsékletű és hőszivattyús fűtésrendszerekhez
  • BMS és központi vezérlésű rendszerekhez csatlakoztatható
  • egyedi méretek és alakváltozatok igény szerint


Az Aquilo F2C, F2V tartozékai:

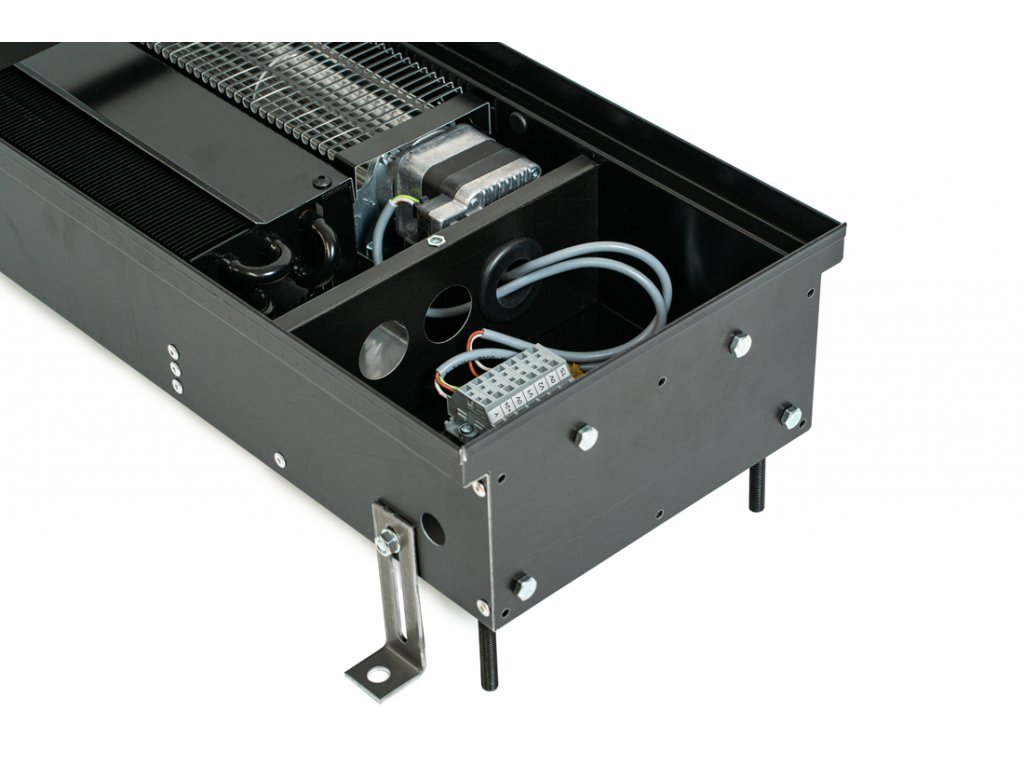

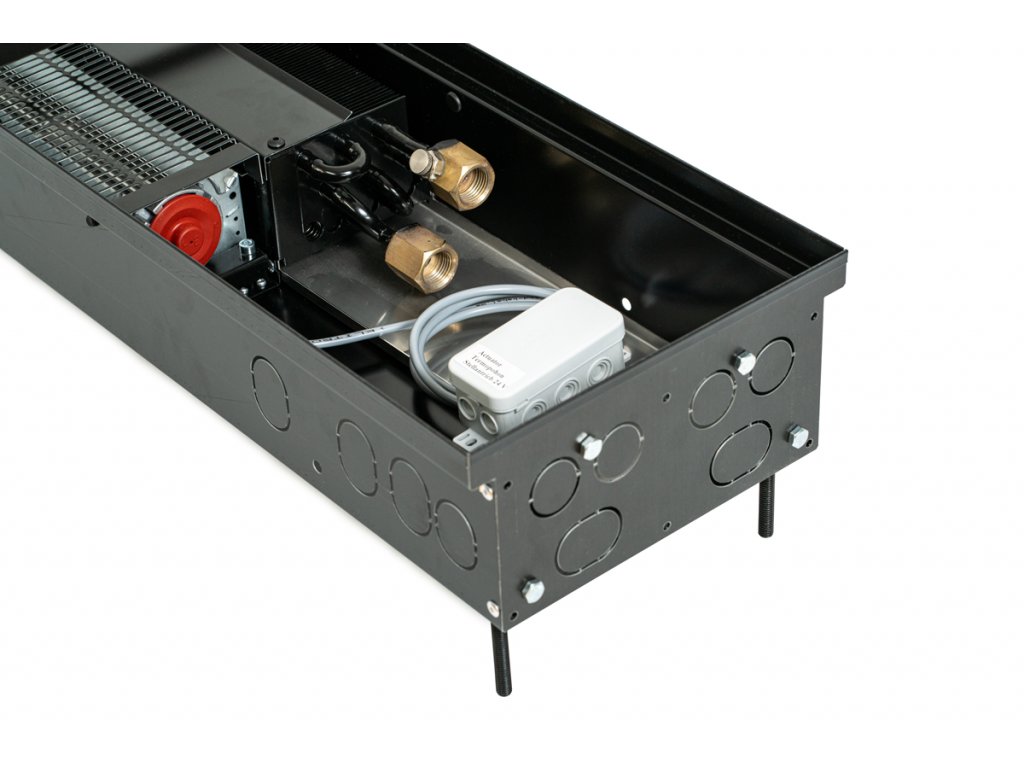

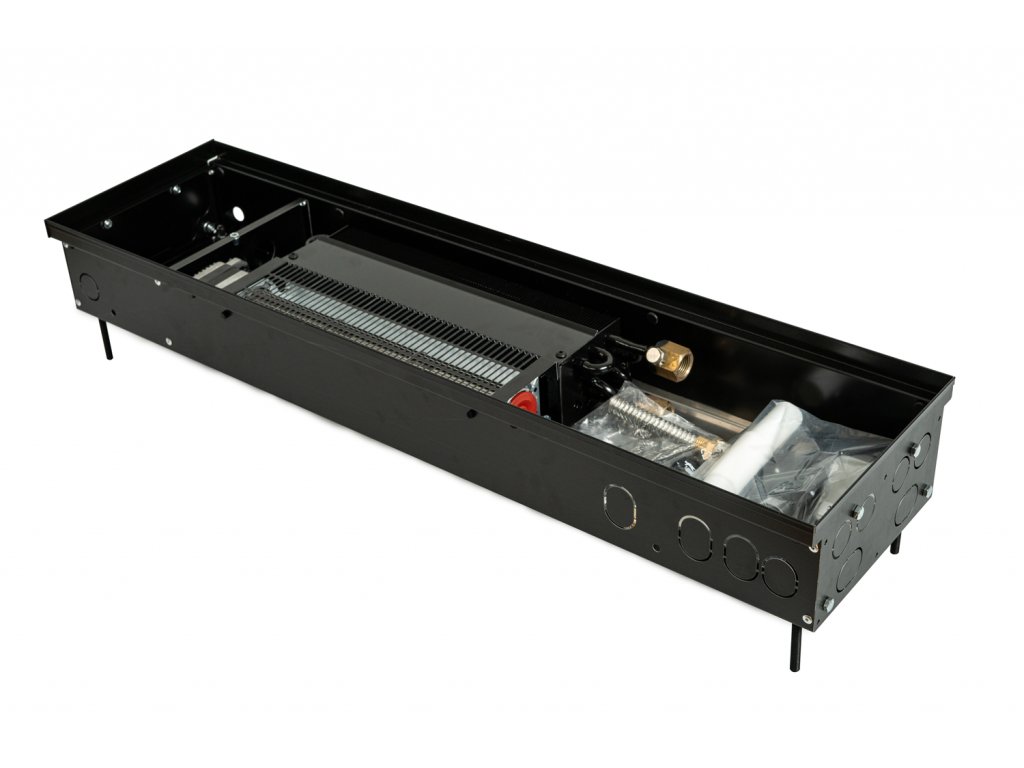

  • 1. horganyzott konvektor ház, RAL 9005 feketére porfestve, rozsdamentes kondenzvíz elvezető tálcával DIN 1.4301 (AISI 304) lemezből;
    fűtőregiszter tartó;
    a padlókonvektor ház kitörhető nyílásokkal rendelkezik a rugalmas víz és elektromos csatlakozások elhelyezésének érdekében;
    a padlókonvektor ház tartozékok tartalmazzák az M8x30 szintezőcsavarzatot és a rögzítő lábakat
    flexibilis, rozsdamentes csatlakozó csövek a vízoldali bekötéshez

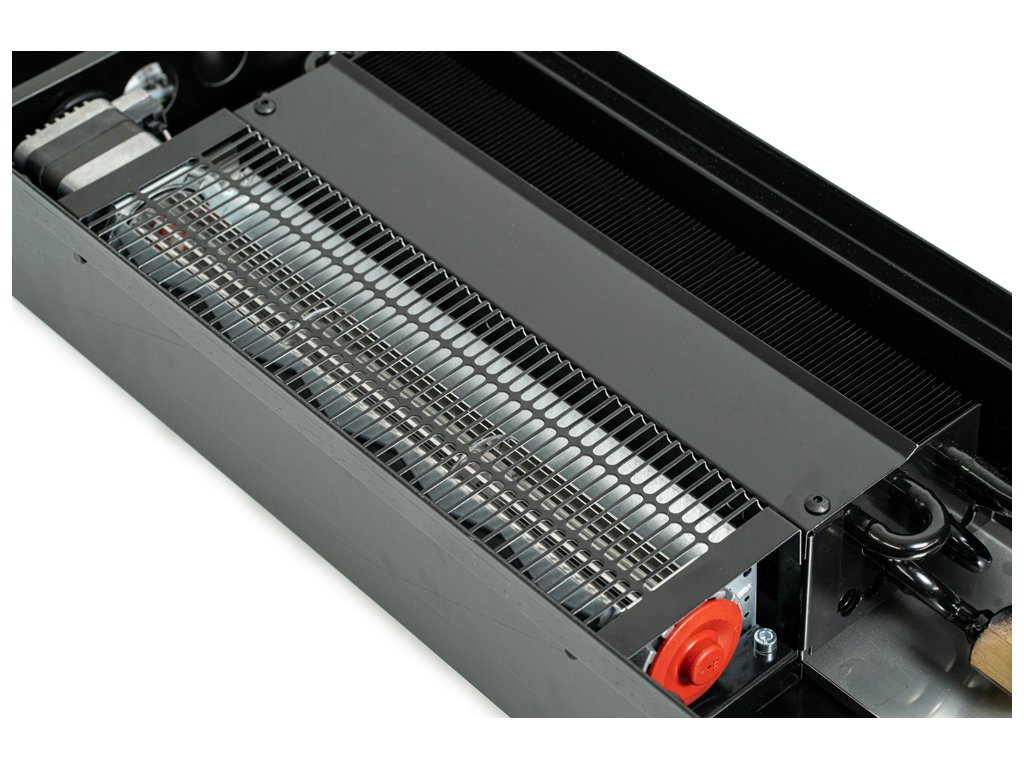

  • 2. réz/alumínium fűtőregiszter, RAL 9005 feketére porfestve, két G1/2“-os belső menetes vízoldali csatlakozó csonk, légtelenítő szelep
  • 3. 24 V-os EC motorral ellátott ventilátorok, védőrácsozattal
    230 V-os motorral ellátott ventilátorok a magas hűtőteljesítmény igény esetén
  • 4. takarólemez a csatlakozások elfedésére
  • 5. farostlemez, amely védi a padlókonvektor házat és fűtőregisztert a szállításkor és beépítéskor
  • 6. kondenzvíz elvezető készlet



A választható tartozékok:

  • PMX fa, alumínium és saválló kereszt és hosszanti padlókonvektor rácsok
  • RAS verzérlő transzformátor (a 24 V-os verntilátor táplálása és szabályzása), RAX padlókonvektor házba építhető transzformátor
  • RMS verzérlőmodul az F4V 230 V-os ventilátor verzérléséhez
  • RER helyiség termosztát, QAA32 hőmérséklet érzékelő, PTL01 fűtőregiszter csőtermosztát
  • szálcsiszolt rozsdamentes lemezből (AISI 304, AISI 316Ti) készült padlókonvektor ház nedves terekhez
  • PTV termosztatikus- és PRS visszatérő szelepek
  • RHE motoros szelepmeghajtó
  • szigetelt padlókonvektor ház
  • a padlókonvektor ház, a fűtőregiszter és a további elemek egyedi RAL színskála szerinti festése
  • festetlen fűtőregiszter
  • friss levegő csatlakozási csonk

Mivel a padlókonvektorok sorolható verzióban készülnek, így egyedi hosszméretek is könnyedén kialakíthatóak. Minden BOKI padlókonvektor 1 cm-pontos hosszméretben is rendelhető.

A feltekerhető és hosszanti fedőrácsok széles anyagválasztékának és esztétikus kialakításának köszönhetően szinte bárhol belesimulnak környezetükbe, lehetővé téve elhelyezésüket ott is, ahol hagyományos radiátorokat nem szeretnénk látni.
