Aquilo F4C és F4V padlókonvektorok ventilátorral hűtésre és fűtésre

Aquilo F4C és F4V padlókonvektorok fűtő- és hűtő funkcióval, 4 csöves rendszerekhez, a legnagyobb teljesítményű padlókonvektorok. Intenzív fűtés és hűtés, fűtött helyiségekben akár önállóan is használható. 24 V-os halkan működő EC ventilátor motorok alacsony teljesítményfelvétellel. 230 V feszültség az F4V padlókonvektorokhoz a fokozott teljesítményért. Alkalmas alacsony hőmérsékletű- és hőszivattyús fűtési rendszerekhez. BMS és központi vezérlésű rendszerekhez csatlakoztatható. Egyedi méretek és alakváltozatok igény szerint.

  • kiemelkedő hűtő- és fűtőteljesítmény
  • F4C: 24 V-os ventilátor motorok, F4V: 230 V-os ventilátor motorok
  • BMS és központi vezérlésű rendszerekhez csatlakoztatható

Letöltések

Aquilo F4C és F4V padlókonvektorok fűtő- és hűtő funkcióval, 4 csöves rendszerekhez - részletes termékismertető

Aquilo F4C és F4V padlókonvektorok fűtő- és hűtő funkcióval, 4 csöves rendszerekhez

pdf 3.7 MB
részletes termékismertető

Aquilo F4C és F4V padlókonvektorok ventilátorral hűtésre és fűtésre - szerelési útmutató

Aquilo F4C és F4V padlókonvektorok ventilátorral hűtésre és fűtésre

pdf 3.0 MB
szerelési útmutató

Aquilo F4C és F4V padlókonvektorok - CAD fájl

Aquilo F4C és F4V padlókonvektorok

pdf 576.4 kB
CAD fájl


Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

Aquilo F4C Aquilo F4V

ház anyaga

ház anyaga

horganyzott porfestett; rozsdamentes

ház anyaga

horganyzott porfestett; rozsdamentes

méret - hosszúság (l) [mm]

méret - hosszúság (l) [mm]

850 - 2700

méret - hosszúság (l) [mm]

850 - 2700

méret - magasság (h) [mm]

méret - magasság (h) [mm]

170

méret - magasság (h) [mm]

170

méret - szélesség (w) [mm]

méret - szélesség (w) [mm]

340

méret - szélesség (w) [mm]

340

motor tápfeszültsége [V]

motor tápfeszültsége [V]

24

motor tápfeszültsége [V]

230

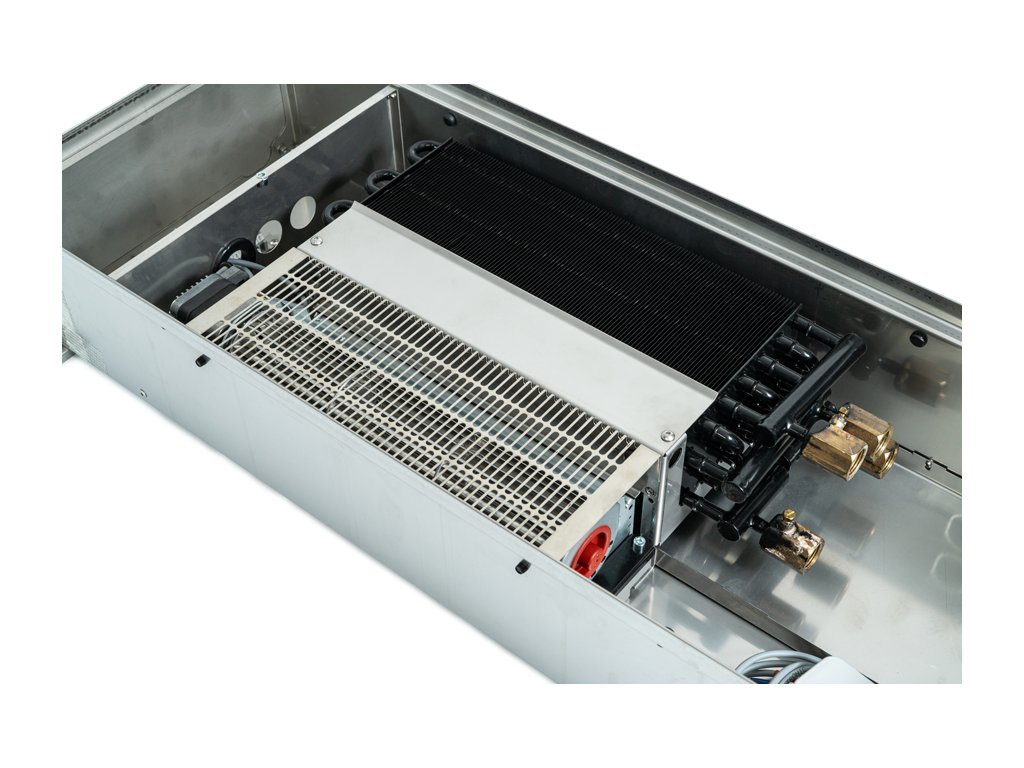

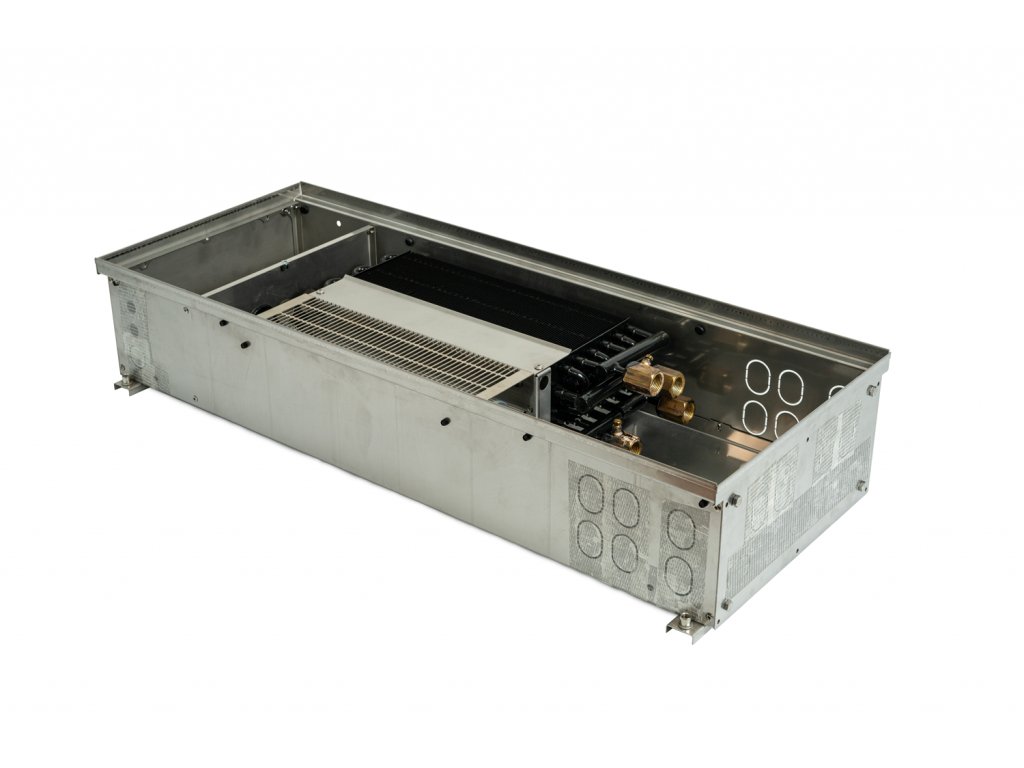

Az F4C és F4V ventilátoros padlókonvektor kiemelkedő fűtési- és hűtési teljesítménnyel rendelkezik a megnövelt hőcserélőnek köszönhetően. A legnagyobb teljesítményű padlókonvektorok közé tartozik és speciálisan a 4-csöves rendszerekhez lett tervezve, így duplakörös hőcserélővel rendelkezik, külön fűtési és hűtési körrel. A fűtési és hűtési teljesítményt a ventilátorok és a hőcserélő mérete határozza meg. Míg az F4C esetében 24V EC ventilátorokat alkalmaznak, addig az F4V típusban már 230V. A padlókonvektor a kiemelkedő teljesítményének köszönhetően alkalmas a helyiségek hűtési és fűtési funkcióit önállóan ellátni, akár alacsony hőmérsékletű rendszerben is. Egy 1,2 méteres egység esetén akár 2,8 KW fűtési (75/65/20C)  és 1,3 KW hűtési (8/14/28C) teljesítmény érhető el.
A padlókonvektorok fűtőteljesítménye a szelepek nyitásával, zárásával, illetve a ventilátor sebességével szabályozható.

Aquilo F4C és F4V padlókonvektorok ventilátorral hűtésre és fűtésre
Aquilo F4C és F4V padlókonvektorok fűtő- és hűtő funkcióval, 4 csöves rendszerekhez

A speciális, egyedileg a típushoz tervezett RAS transzformátorokkal szabályozhatók a ventilátorok, vezérlésük termosztáttal vagy 0-10V BMS rendszerről történik, akár távszabályozóval is.

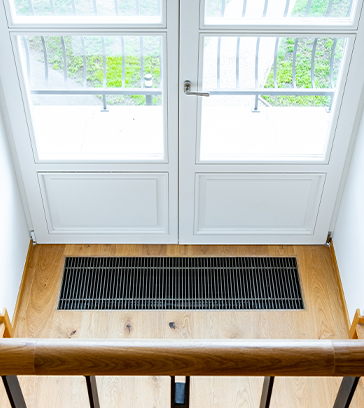

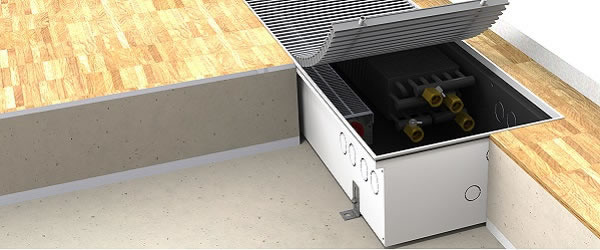

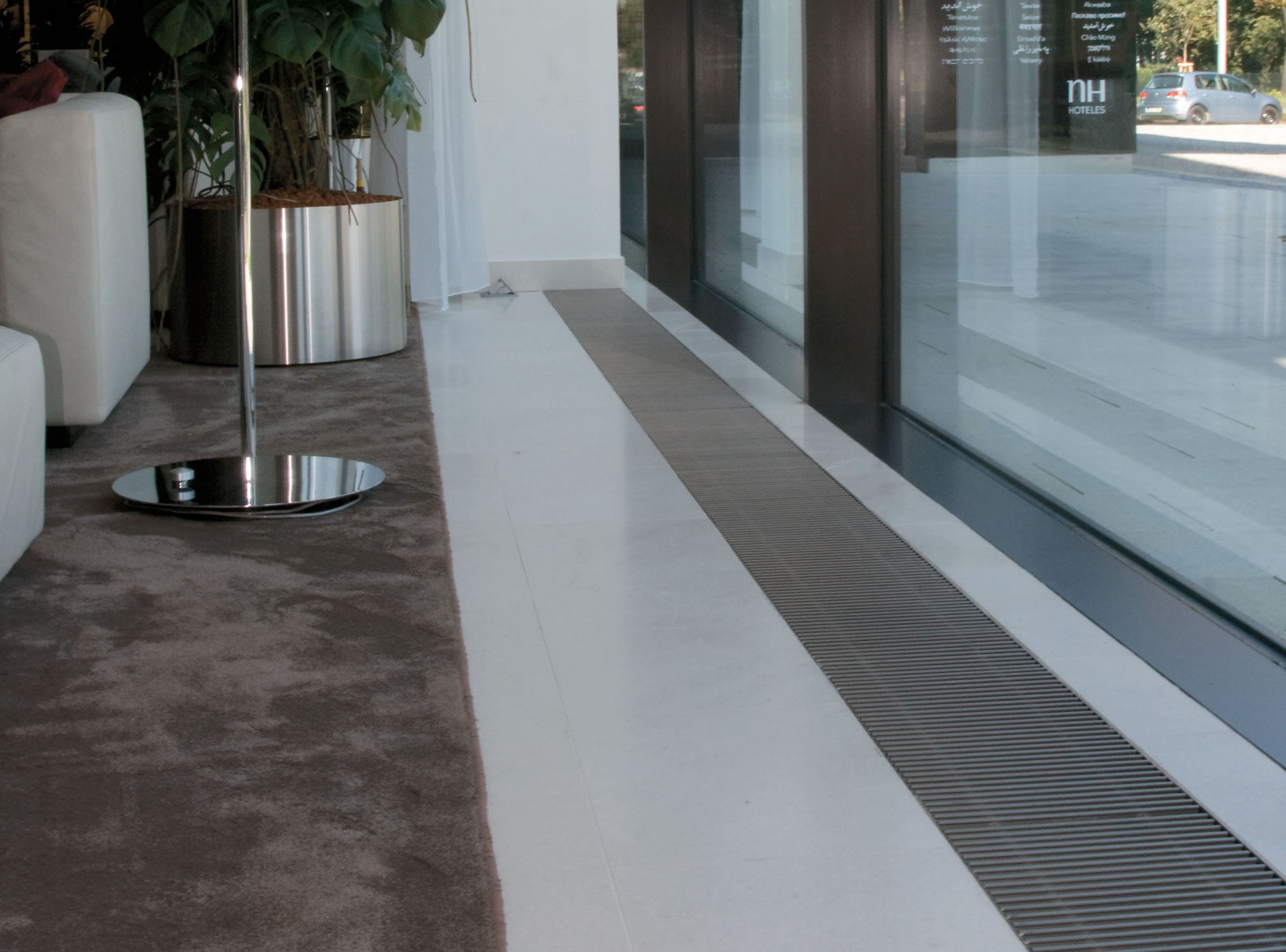

Mivel a padlókonvektorok sorolható verzióban  készülnek így egyedi hosszméretek is könnyedén kialakíthatóak. Minden BOKI padlókonvektor 1 cm-pontos hosszméretben is rendelhető. A feltekerhető és hosszanti fedőrácsok széles anyagválasztékának és esztétikus kialakításának köszönhetően szinte bárhol belesimulnak környezetükbe, lehetővé téve elhelyezésüket ott is, ahol hagyományos radiátorokat nem szeretnénk látni.

Aquilo F4C, F4V - általános jellemzők:

  • ventilátorral, hűtés vagy fűtésre, 4-csöves rendszerekhez
  • a BOKI legnagyobb teljesítményű padlókonvektorai
  • intenzív fűtés és hűtés
  • fűtött helyiségekben akár önállóan is használható
  • 24 V-os halkan működő EC ventilátor motorok alacsony teljesítményfelvétellel
  • 230 V feszültség az F4V padlókonvektorokhoz a fokozott teljesítményért
  • alkalmas alacsony hőmérsékletű és hőszivattyús fűtésrendszerekhez
  • BMS és központi vezérlésű rendszerekhez csatlakoztatható
  • egyedi méretek és alakváltozatok igény szerint



Aquilo F4C és F4V padlókonvektorok ventilátorral hűtésre és fűtésre
Aquilo F4C és F4V padlókonvektorok fűtő- és hűtő funkcióval, 4 csöves rendszerekhez

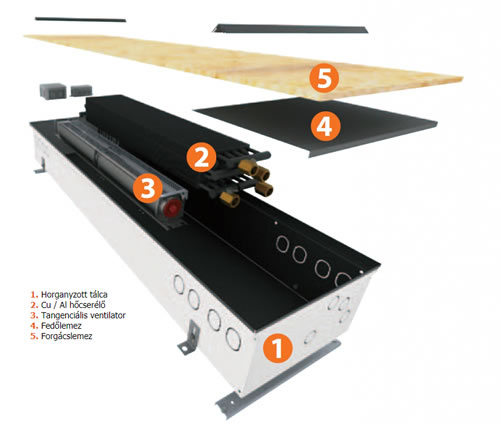

Az Aquilo F4C, F4V tartozékai:

  1. horganyzott konvektor ház, RAL 9005 feketére porfestve, rozsdamentes kondenzvíz elvezető tálcával DIN 1.4301 (AISI 304) lemezből
    • fűtőregiszter tartó
    • a padlókonvektor ház kitörhető nyílásokkal rendelkezik a rugalmas víz és elektromos csatlakozások elhelyezésének érdekében
    • a padlókonvektor ház tartozékok tartalmazzák az M8x30 szintezőcsavarzatot és a rögzítő lábakat
    • flexibilis, rozsdamentes csatlakozó csövek a vízoldali bekötéshez

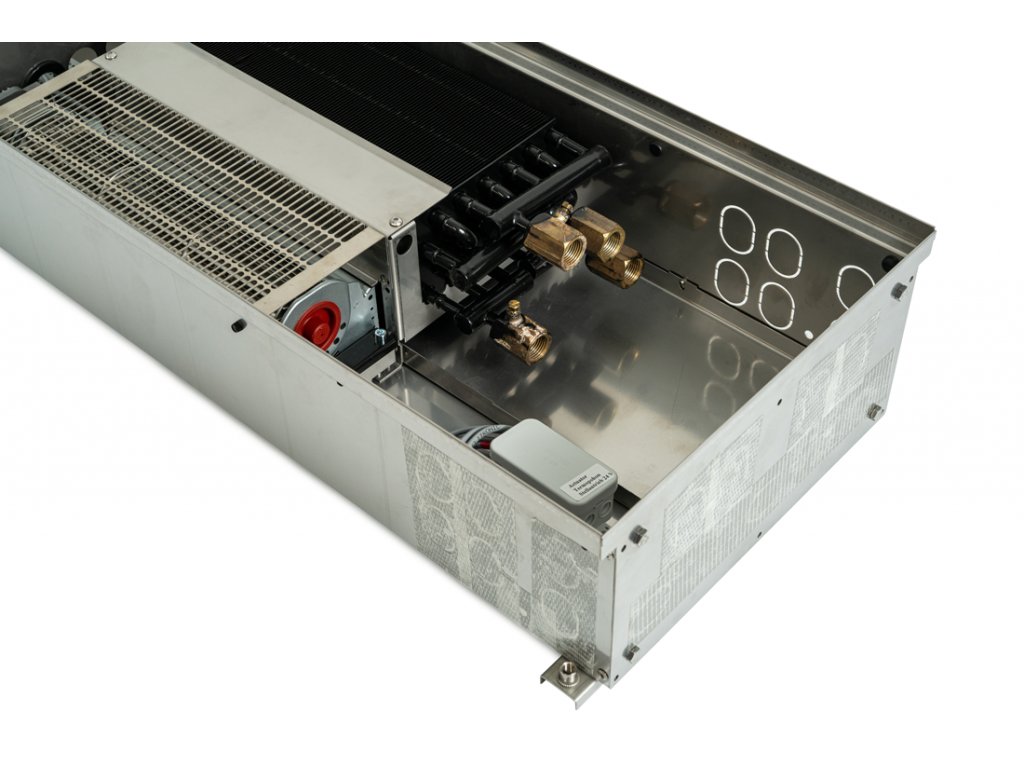

  2. réz/alumínium fűtőregiszter, RAL 9005 feketére porfestve, négy G1/2“-os belső menetes vízoldali csatlakozó csonk, légtelenítő szelep
  3. 24 V-os EC motorral ellátott ventilátorok, védőrácsozattal
    • 230 V-os motorral ellátott ventilátorok a magas hűtőteljesítmény igény esetén
  4. takarólemez a csatlakozások elfedésére
  5. farostlemez, amely védi a padlókonvektor házat és fűtőregisztert a szállításkor és beépítéskor
  6. kondenzvíz elvezető készlet



A választható tartozékok:

  • PMX fa, alumínium és saválló kereszt és hosszanti padlókonvektor rácsok

  • RAS verzérlő transzformátor (a 24 V-os verntilátor táplálása és szabályzása), RAX padlókonvektor házba építhető transzformátor

  • RMS verzérlőmodul az F4V 230 V-os ventilátor verzérléséhez

  • RER helyiség termosztát, QAA32 hőmérséklet érzékelő, PTL01 fűtőregiszter csőtermosztát

  • szálcsiszolt rozsdamentes lemezből (AISI 304, AISI 316Ti) készült padlókonvektor ház nedves terekhez

  • PTV termosztatikus- és PRS visszatérő szelepek

  • RHE motoros szelepmeghajtó

  • szigetelt padlókonvektor ház

  • a padlókonvektor ház, a fűtőregiszter és a további elemek egyedi RAL színskála szerinti festése

  • festetlen fűtőregiszter

  • friss levegő csatlakozási csonk
