Lindab Profil

Lindab szendvicspanel

A Lindab által forgalmazott szendvicspanelek ipari jellegű, acél, valamint vasbeton vázszerkezetű épületek külső és belső falainak, illetve tetőinek térelhatárolására szolgálnak. A változatos megrendelői igényeknek megfelelően a paneleket igen széles termékskálán kínálják. A panelek belső hőszigetelő anyaga igény szerint kétfajta lehet, a panelek zártcellás PUR-hab vagy nagyobb fajsúlyú kőzetgyapot töltettel készülnek. Az acél fegyverzet statikailag meghatározott vastagsággal és az igényeknek megfelelő színű bevonattal ellátva áll az építtetők rendelkezésére.

  • modern, esztétikus megjelenés, kiváló hőszigetelési képességgel
  • megbízható svéd minőség
  • 6-féle lemez profilozással

Letöltések

Lindab szendvicspanel  - általános termékismertető

Lindab szendvicspanel

3 éve pdf 2.8 MB
általános termékismertető
3 éve

Lindab szendvicspanel - Terhelési táblázatok és tűzvédelmi határértékek - tervezési segédlet

Lindab szendvicspanel - Terhelési táblázatok és tűzvédelmi határértékek

3 éve pdf 2.1 MB
tervezési segédlet
3 éve

Lindab szendvicspanelek - Tűzvédelmi határértékek - tervezési segédlet

Lindab szendvicspanelek - Tűzvédelmi határértékek

3 éve pdf 69.4 kB
tervezési segédlet
3 éve

Lindab Coverline szendvicspanelek - alkalmazástechnikai útmutató

Lindab Coverline szendvicspanelek

5 éve pdf 12.6 MB
alkalmazástechnikai útmutató
5 éve

Lindab szendvicspanelek - Tűzvédelmi megfelelőség - tanúsítvány

Lindab szendvicspanelek - Tűzvédelmi megfelelőség

4 éve pdf 2.0 MB
tanúsítvány
4 éve

Szendvicspanel burkolati rendszer - CAD fájl

Szendvicspanel burkolati rendszer

5 éve dxf 2.9 MB
CAD fájl
5 éve

Általános keresztirányú tető-metszet - A-A csomópont - CAD fájl

Általános keresztirányú tető-metszet - A-A csomópont

5 éve dxf 810.8 kB
CAD fájl
5 éve

Általános hosszirányú tető-metszet - B-B csomópont - CAD fájl

Általános hosszirányú tető-metszet - B-B csomópont

5 éve dxf 883.2 kB
CAD fájl
5 éve

Általános fal-metszet - C-C csomópont - CAD fájl

Általános fal-metszet - C-C csomópont

5 éve dxf 816.7 kB
CAD fájl
5 éve

Tetőgerinc kialakítás - D-D csomópont - CAD fájl

Tetőgerinc kialakítás - D-D csomópont

5 éve dxf 553.3 kB
CAD fájl
5 éve

Ereszkialakítás - E-E csomópont I. - CAD fájl

Ereszkialakítás - E-E csomópont I.

5 éve dxf 649.9 kB
CAD fájl
5 éve

Ereszkialakítás - E-E csomópont II. - CAD fájl

Ereszkialakítás - E-E csomópont II.

5 éve dxf 630.5 kB
CAD fájl
5 éve

Ereszkialakítás - E-E csomópont III. - CAD fájl

Ereszkialakítás - E-E csomópont III.

5 éve dxf 576.6 kB
CAD fájl
5 éve

Oromkialakítás - F-F csomópont I. - CAD fájl

Oromkialakítás - F-F csomópont I.

5 éve dxf 668.2 kB
CAD fájl
5 éve

Oromkialakítás - F-F csomópont II. - CAD fájl

Oromkialakítás - F-F csomópont II.

5 éve dxf 611.3 kB
CAD fájl
5 éve

Lábazati kialakítások - G-G csomópont I. - CAD fájl

Lábazati kialakítások - G-G csomópont I.

5 éve dxf 469.6 kB
CAD fájl
5 éve

Lábazati kialakítások - G-G csomópont II. - CAD fájl

Lábazati kialakítások - G-G csomópont II.

5 éve dxf 464.9 kB
CAD fájl
5 éve

Falsarok kialakítása - H-H csomópont - CAD fájl

Falsarok kialakítása - H-H csomópont

5 éve dxf 720.2 kB
CAD fájl
5 éve

Donga felülvilágító lábazati részlete - J-J csomópont - CAD fájl

Donga felülvilágító lábazati részlete - J-J csomópont

5 éve dxf 1.1 MB
CAD fájl
5 éve

Tetőbevilágító kupola kialakítása - K-K csomópont - CAD fájl

Tetőbevilágító kupola kialakítása - K-K csomópont

5 éve dxf 855.7 kB
CAD fájl
5 éve

Függőleges ablak-metszet - L-L csomópont - CAD fájl

Függőleges ablak-metszet - L-L csomópont

5 éve dxf 628.7 kB
CAD fájl
5 éve

Vízszintes ablak-metszet - M-M csomópont - CAD fájl

Vízszintes ablak-metszet - M-M csomópont

5 éve dxf 519.7 kB
CAD fájl
5 éve

Függőleges ajtó-metszet - N-N csomópont - CAD fájl

Függőleges ajtó-metszet - N-N csomópont

5 éve dxf 481.5 kB
CAD fájl
5 éve

Vízszintes ajtó metszet - O-O csomópont - CAD fájl

Vízszintes ajtó metszet - O-O csomópont

5 éve dxf 483.4 kB
CAD fájl
5 éve

Függőleges kapu-metszet - Q-Q csomópont - CAD fájl

Függőleges kapu-metszet - Q-Q csomópont

5 éve dxf 502.4 kB
CAD fájl
5 éve

Vízszintes kapu-metszet - R-R csomópont - CAD fájl

Vízszintes kapu-metszet - R-R csomópont

5 éve dxf 458.8 kB
CAD fájl
5 éve


Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

Lindab Roof D
(tetőpanel)
Lindab Wall S
(látszó rögzítéses falpanel)
Lindab Wall U
(rejtett rögzítéses falpanel)
Lindab Wall CH és CH-MW
hűtőházi panelek

anyagvastagság [mm]

anyagvastagság [mm]

40; 60; 80; 100; 120; 160 (PIR)
80; 100; 120; 160 (PIR-MAX)

anyagvastagság [mm]

40; 60; 80; 100; 120 (PIR)
40; 60; 80; 100; 120 (PIR-MAX)
80; 100 (kőzetgyapot)

anyagvastagság [mm]

60; 80; 100; 120; 140 (PIR)
60; 80; 100; 120; 140 (PIR-MAX)
80; 100; 120 (kőzetgyapot)

anyagvastagság [mm]

100; 120; 160; 200 (PIR)
100; 120; 160; 200 (PIR-MAX)
100; 120; 160; 200 (kőzetgyapot)

fedési szélesség [mm]

fedési szélesség [mm]

1000

fedési szélesség [mm]

1000/1140

fedési szélesség [mm]

1000

fedési szélesség [mm]

1000/1140

max. szállítási hossz [m]

max. szállítási hossz [m]

2,0 - 13,5 (16,5)

max. szállítási hossz [m]

2,0 - 13,5 (16,5)

max. szállítási hossz [m]

2,0 - 13,5 (16,5)

max. szállítási hossz [m]

2,0 - 13,5 (16,5)

tűzvédelmi osztály

tűzvédelmi osztály

B-s1,d0 (PIR, PIR_MAX)

tűzvédelmi osztály

B-s1,d0 (PIR, PIR_MAX)
A2-s1,d0 (kőzetgyapot)

tűzvédelmi osztály

B-s1,d0 (PIR, PIR_MAX)
A2-s1, d0 (kőzetgyapot)

tűzvédelmi osztály

B-s1,d0 (PIR, PIR_MAX)
A2-s1, d0 (kőzetgyapot)

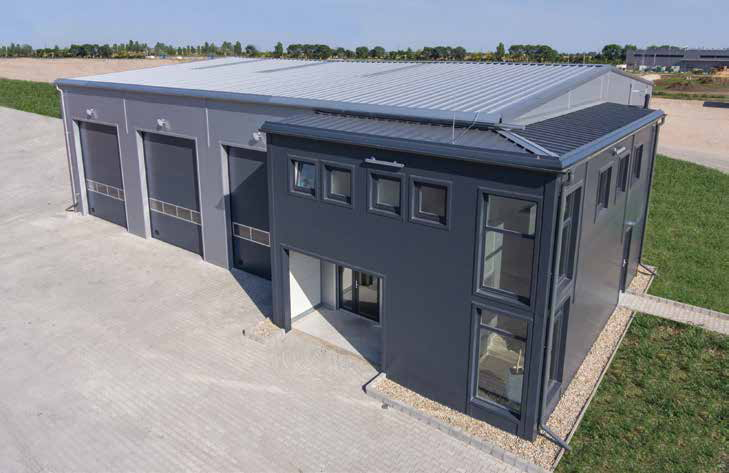

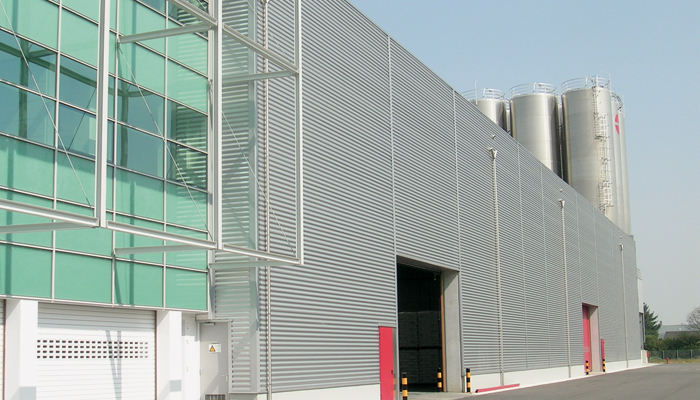

Az ipari csarnoképületek napjainkban használt leggyakoribb külső burkolati és belső hőszigetelt elválasztó szerkezete a szendvicspanel. Ez a modern kialakítású kompozit anyag egy továbbfejlesztett belső hőszigetelő magból és – néhány kivételtől eltekintve – különböző vastagságú külső-belső acél fegyverzetből áll.

Lindab szendvicspanel
Lindab szendvicspanel

A hőszigetelő mag alapja az égésgátolt PIR hab, ami egy rendkívül jó hőszigetelő anyag, hővezetési tényezője λ = 0,022 W/m*K; PIR-MAX töltet esetén eléri a λ = 0,020 W/m*K-t.

Az acél fegyverzetet a teherbíró acélmagon felül megfelelő vastagságú horganyréteg és a modern megjelenést adó színválaszték és külső oldali bordázat teszi egyedivé. A Lindab szendvicspanel széleskörűen használhatók fel:

  • Ipari csarnok épületek külső burkolataként
  • Könnyűszerkezetes épületek tető és oldalfali hőszigetelésére, külső térelhatárolására
  • Fűtött és fűtetlen terek beltéri elválasztására
  • Hűtőházak, hűtőterek külső-belső burkolatának kialakítására
  • Beltéri álmennyezetek képzésére használhatók (megfelelő körülmények között lást.: TMI)

A Lindab Roof tetőpanel egyedi tervezésének köszönhetően nagy teherbírással rendelkezik és akár nagyon alacsony tetőlejtés esetén is alkalmazható ezzel optimalizálva az alatta lévő tartószerkezet anyagfelhasználását. A modern külső és széles színválaszték minden igényt kielégítő, mind hőtechnikailag, mind a 2022-es év legújabb tűzvédelmi igényeinek megfelelő továbbfejlesztett PIR habot rejt.

A Lindab Wall oldalfali szendvicspanelek különböző fedési szélességgel, látszó-, rejtett-, és hűtőházi kapcsolatokkal készülnek, hogy a megrendelői igények legszélesebb körét is ki tudják szolgálni. A kapcsolatok tervezésénél figyelembe lett véve a hőtechnikai és páratechnikai védelmen túl a szélzáróság, esőállóság, esztétika valamit a vagyonvédelem is.

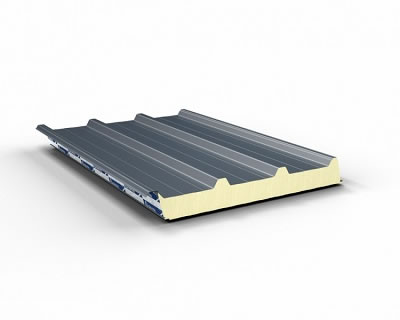

LindabRoof tetőpanelek
Lindab szendvicspanel
LindabRoof tetőpanelek (PIR, PIR-MAX)

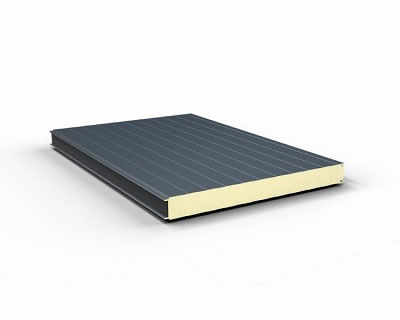

LindabWall falpanel látszó rögzítéssel
Lindab szendvicspanel
LindabWall falpanel látszó rögzítéssel (PIR, PIR-MAX)

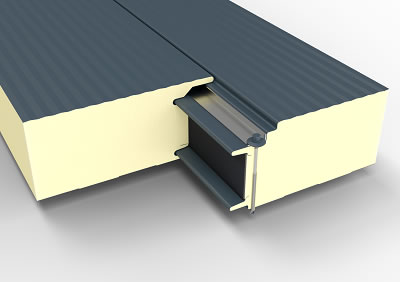

LindabWall falpanel rejtett rögzítéssel
Lindab szendvicspanel
LindabWall falpanel rejtett rögzítéssel (PIR, PIR-MAX)

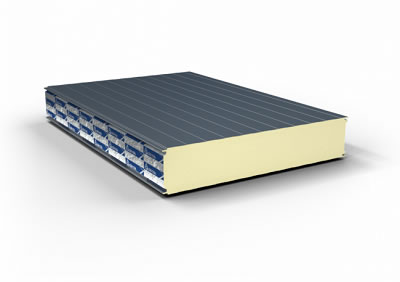

LindabWall hűtőházi falpanel
Lindab szendvicspanel
LindabWall hűtőházi falpanel (PIR, PIR-MAX) látszó rögzítéssel

LindabWall falpanel (kőzetgyapot MW kitöltéssel) látszó rögzítéssel
LindabWall falpanel kőzetgyapot, MW kitöltéssel, látszó rögzítéssel
LindabWall falpanel (kőzetgyapot MW kitöltéssel) - CH (hűtőházi) típusú látszó rögzítéssel
Lindabwall falpanel (kőzetgyapot MW kitöltéssel) rejtett rögzítéssel
LindabWall falpanel kőzetgyapot, MW kitöltéssel, rejtett rögzítéssel
LindabWall falpanel (kőzetgyapot MW kitöltéssel) rejtett rögzítéssel

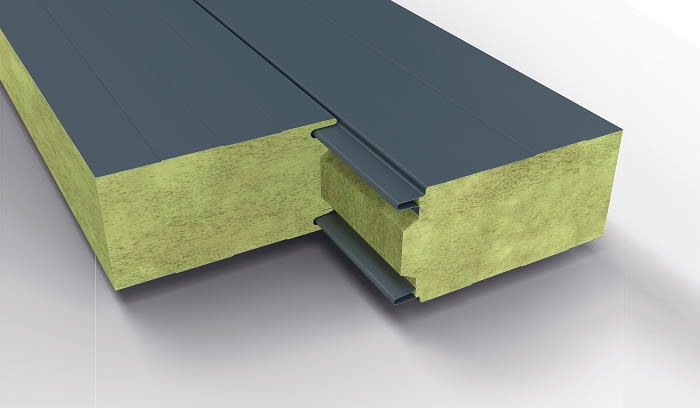

LindabWall hűtőházi falpanel (kőzetgyapot MW kitöltéssel) látszó rögzítéssel
LindabWall falpanel (kőzetgyapot MW kitöltéssel) - CH (hűtőházi) típusú látszó rögzítéssel
LindabWall hűtőházi falpanel (kőzetgyapot MW kitöltéssel) látszó rögzítéssel
