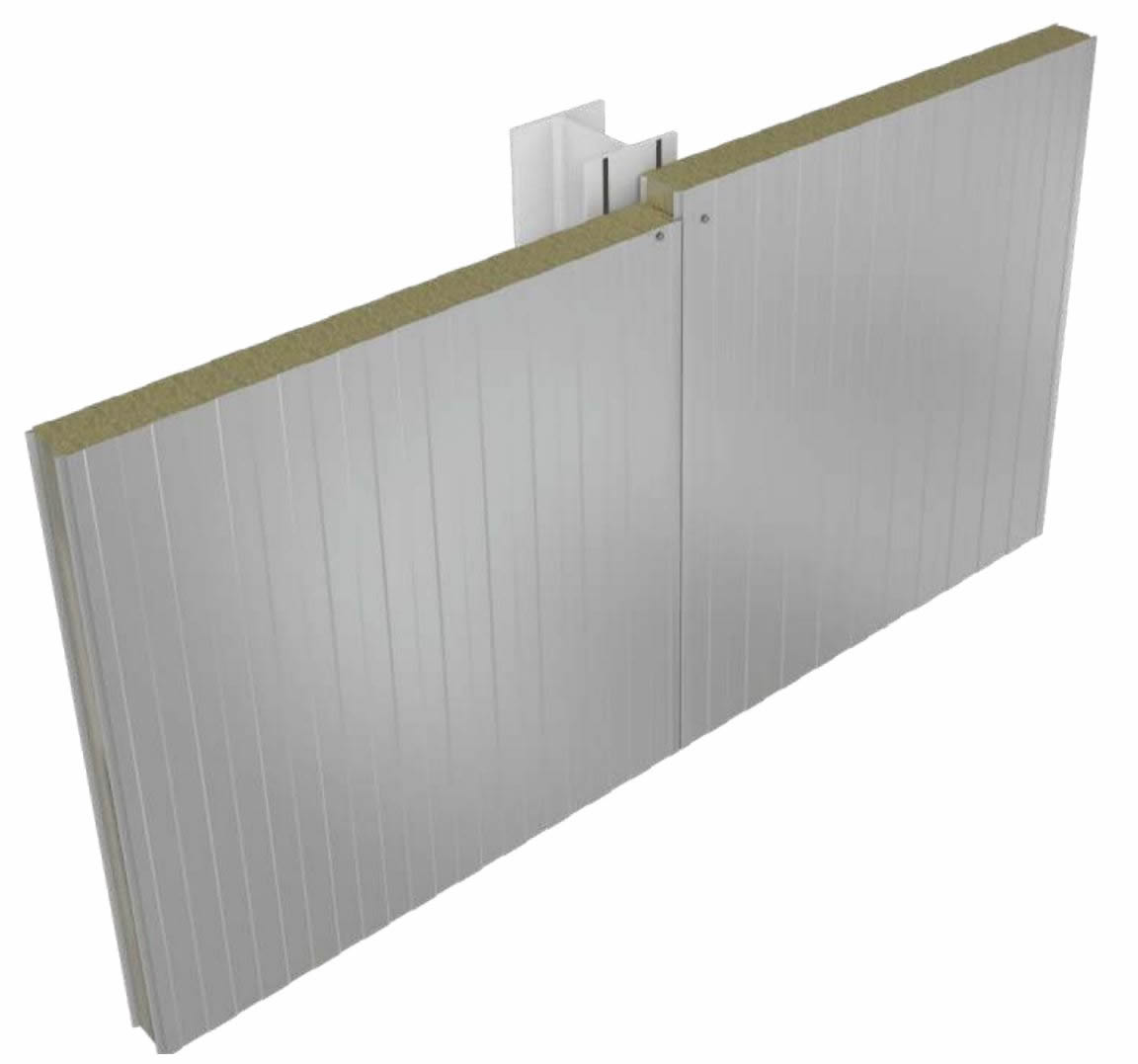

BRUCHAPaneel® WP-F kőzetgyapotos falpanel

A BRUCHAPaneel® WP-F tűzgátló falpanel megfelelő lehet bármilyen különleges épületformához és alkalmazási területhez. A nagyobb rögzítési távolságok lehetősége rendkívül alacsony költségeket és magas szerelési hatékonyságot eredményez. A panel csatlakoztatása a N+F (nut-feder) rendszerben és 100 mm vastagságtól még "labirintus rendszerben" is megvalósul. Az integrált tömítés kiváló szél- és légzárást biztosít.

  • tekercselt, szinterezett, tüzihorganyzott lemez
  • látszó rögzítés
  • 6 különböző profil kialakítási lehetőség

Letöltések

BRUCHAPaneel® WP-F kőzetgyapotos falpanel - részletes termékismertető

részletes termékismertető

pdf 368.0 kB
BRUCHAPaneel® WP-F kőzetgyapotos falpanel

BRUCHAPaneel® WP-F kőzetgyapotos falpanel - BIM fájl

BIM fájl

rvt 5.6 MB
BRUCHAPaneel® WP-F kőzetgyapotos falpanel


Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

WP-F 60 WP-F 80 WP-F 100 WP-F 120 WP-F 140 WP-F 150 WP-F 160 WP-F 180 WP-F 200 WP-F 240

anyag

anyag

tüzihorganyzott lemez, kőzetgyapot szigetelés

anyag

tüzihorganyzott lemez, kőzetgyapot szigetelés

anyag

tüzihorganyzott lemez, kőzetgyapot szigetelés

anyag

tüzihorganyzott lemez, kőzetgyapot szigetelés

anyag

tüzihorganyzott lemez, kőzetgyapot szigetelés

anyag

tüzihorganyzott lemez, kőzetgyapot szigetelés

anyag

tüzihorganyzott lemez, kőzetgyapot szigetelés

anyag

tüzihorganyzott lemez, kőzetgyapot szigetelés

anyag

tüzihorganyzott lemez, kőzetgyapot szigetelés

anyag

tüzihorganyzott lemez, kőzetgyapot szigetelés

bevonat anyaga

bevonat anyaga

poliészter

bevonat anyaga

poliészter

bevonat anyaga

poliészter

bevonat anyaga

poliészter

bevonat anyaga

poliészter

bevonat anyaga

poliészter

bevonat anyaga

poliészter

bevonat anyaga

poliészter

bevonat anyaga

poliészter

bevonat anyaga

poliészter

bevonat vastagsága [µm]

bevonat vastagsága [µm]

25

bevonat vastagsága [µm]

25

bevonat vastagsága [µm]

25

bevonat vastagsága [µm]

25

bevonat vastagsága [µm]

25

bevonat vastagsága [µm]

25

bevonat vastagsága [µm]

25

bevonat vastagsága [µm]

25

bevonat vastagsága [µm]

25

bevonat vastagsága [µm]

25

bordaosztás [mm]

bordaosztás [mm]

15 (6-os profil)
61 (5-ös profil)
30 (4-es profil)
122 (3-as profil kérésre)
50 (1-es profil)

bordaosztás [mm]

15 (6-os profil)
61 (5-ös profil)
30 (4-es profil)
122 (3-as profil kérésre)
50 (1-es profil)

bordaosztás [mm]

15 (6-os profil)
61 (5-ös profil)
30 (4-es profil)
122 (3-as profil kérésre)
50 (1-es profil)

bordaosztás [mm]

15 (6-os profil)
61 (5-ös profil)
30 (4-es profil)
122 (3-as profil kérésre)
50 (1-es profil)

bordaosztás [mm]

15 (6-os profil)
61 (5-ös profil)
30 (4-es profil)
122 (3-as profil kérésre)
50 (1-es profil)

bordaosztás [mm]

15 (6-os profil)
61 (5-ös profil)
30 (4-es profil)
122 (3-as profil kérésre)
50 (1-es profil)

bordaosztás [mm]

15 (6-os profil)
61 (5-ös profil)
30 (4-es profil)
122 (3-as profil kérésre)
50 (1-es profil)

bordaosztás [mm]

15 (6-os profil)
61 (5-ös profil)
30 (4-es profil)
122 (3-as profil kérésre)
50 (1-es profil)

bordaosztás [mm]

15 (6-os profil)
61 (5-ös profil)
30 (4-es profil)
122 (3-as profil kérésre)
50 (1-es profil)

bordaosztás [mm]

15 (6-os profil)
61 (5-ös profil)
30 (4-es profil)
122 (3-as profil kérésre)
50 (1-es profil)

elhelyezés / beépítés / felhasználás helye

elhelyezés / beépítés / felhasználás helye

fal

elhelyezés / beépítés / felhasználás helye

fal

elhelyezés / beépítés / felhasználás helye

fal

elhelyezés / beépítés / felhasználás helye

fal

elhelyezés / beépítés / felhasználás helye

fal

elhelyezés / beépítés / felhasználás helye

fal

elhelyezés / beépítés / felhasználás helye

fal

elhelyezés / beépítés / felhasználás helye

fal

elhelyezés / beépítés / felhasználás helye

fal

elhelyezés / beépítés / felhasználás helye

fal

gyártási hossz [m]

gyártási hossz [m]

max. 15,6

gyártási hossz [m]

max. 15,6

gyártási hossz [m]

max. 15,6

gyártási hossz [m]

max. 15,6

gyártási hossz [m]

max. 15,6

gyártási hossz [m]

max. 15,6

gyártási hossz [m]

max. 15,6

gyártási hossz [m]

max. 15,6

gyártási hossz [m]

max. 15,6

gyártási hossz [m]

max. 15,6

hangszigetelés [dB]

hangszigetelés [dB]

32

hangszigetelés [dB]

32

hangszigetelés [dB]

32

hangszigetelés [dB]

32

hangszigetelés [dB]

32

hangszigetelés [dB]

32

hangszigetelés [dB]

32

hangszigetelés [dB]

32

hangszigetelés [dB]

32

hangszigetelés [dB]

32

hőátbocsátási tényező (U) [W/m²·K]

hőátbocsátási tényező (U) [W/m²·K]

0,70

hőátbocsátási tényező (U) [W/m²·K]

0,52

hőátbocsátási tényező (U) [W/m²·K]

0,41

hőátbocsátási tényező (U) [W/m²·K]

0,35

hőátbocsátási tényező (U) [W/m²·K]

0,30

hőátbocsátási tényező (U) [W/m²·K]

0,29

hőátbocsátási tényező (U) [W/m²·K]

0,27

hőátbocsátási tényező (U) [W/m²·K]

0,24

hőátbocsátási tényező (U) [W/m²·K]

0,22

hőátbocsátási tényező (U) [W/m²·K]

0,18

hőszigetelés anyaga

hőszigetelés anyaga

kőzetgyapot

hőszigetelés anyaga

kőzetgyapot

hőszigetelés anyaga

kőzetgyapot

hőszigetelés anyaga

kőzetgyapot

hőszigetelés anyaga

kőzetgyapot

hőszigetelés anyaga

kőzetgyapot

hőszigetelés anyaga

kőzetgyapot

hőszigetelés anyaga

kőzetgyapot

hőszigetelés anyaga

kőzetgyapot

hőszigetelés anyaga

kőzetgyapot

lemezvastagság [mm]

lemezvastagság [mm]

0,6 (külső, belső oldal)

lemezvastagság [mm]

0,6 (külső, belső oldal)

lemezvastagság [mm]

0,6 (külső, belső oldal)

lemezvastagság [mm]

0,6 (külső, belső oldal)

lemezvastagság [mm]

0,6 (külső, belső oldal)

lemezvastagság [mm]

0,6 (külső, belső oldal)

lemezvastagság [mm]

0,6 (külső, belső oldal)

lemezvastagság [mm]

0,6 (külső, belső oldal)

lemezvastagság [mm]

0,6 (külső, belső oldal)

lemezvastagság [mm]

0,6 (külső, belső oldal)

méret - szélesség (w) [mm]

méret - szélesség (w) [mm]

1100

méret - szélesség (w) [mm]

1100

méret - szélesség (w) [mm]

1100

méret - szélesség (w) [mm]

1100

méret - szélesség (w) [mm]

1100

méret - szélesség (w) [mm]

1100

méret - szélesség (w) [mm]

1100

méret - szélesség (w) [mm]

1100

méret - szélesség (w) [mm]

1100

méret - szélesség (w) [mm]

1100

panelvastagság [mm]

panelvastagság [mm]

60

panelvastagság [mm]

80

panelvastagság [mm]

100

panelvastagság [mm]

120

panelvastagság [mm]

140

panelvastagság [mm]

150

panelvastagság [mm]

160

panelvastagság [mm]

180

panelvastagság [mm]

200

panelvastagság [mm]

240

profilmagasság [mm]

profilmagasság [mm]

2

profilmagasság [mm]

2

profilmagasság [mm]

2

profilmagasság [mm]

2

profilmagasság [mm]

2

profilmagasság [mm]

2

profilmagasság [mm]

2

profilmagasság [mm]

2

profilmagasság [mm]

2

profilmagasság [mm]

2

rögzítés módja

rögzítés módja

látszó

rögzítés módja

látszó

rögzítés módja

látszó

rögzítés módja

látszó

rögzítés módja

látszó

rögzítés módja

látszó

rögzítés módja

látszó

rögzítés módja

látszó

rögzítés módja

látszó

rögzítés módja

látszó

színválaszték

színválaszték

BASIC színek

színválaszték

BASIC színek

színválaszték

BASIC színek

színválaszték

BASIC színek

színválaszték

BASIC színek

színválaszték

BASIC színek

színválaszték

BASIC színek

színválaszték

BASIC színek

színválaszték

BASIC színek

színválaszték

BASIC színek

tömeg/felület [kg/m²]

tömeg/felület [kg/m²]

17,4

tömeg/felület [kg/m²]

19,8

tömeg/felület [kg/m²]

22,2

tömeg/felület [kg/m²]

24,6

tömeg/felület [kg/m²]

27,4

tömeg/felület [kg/m²]

28,2

tömeg/felület [kg/m²]

29,4

tömeg/felület [kg/m²]

31,7

tömeg/felület [kg/m²]

34,2

tömeg/felület [kg/m²]

39,0

tűzállósági fokozat

tűzállósági fokozat

A2s1d0

tűzállósági fokozat

A2s1d0

tűzállósági fokozat

A2s1d0

tűzállósági fokozat

A2s1d0

tűzállósági fokozat

A2s1d0

tűzállósági fokozat

A2s1d0

tűzállósági fokozat

A2s1d0

tűzállósági fokozat

A2s1d0

tűzállósági fokozat

A2s1d0

tűzállósági fokozat

A2s1d0

tűzállósági határérték (TH) [perc]

tűzállósági határérték (TH) [perc]

EI 30

tűzállósági határérték (TH) [perc]

EI 60

tűzállósági határérték (TH) [perc]

EI 90

tűzállósági határérték (TH) [perc]

EI 120

tűzállósági határérték (TH) [perc]

EI 120

tűzállósági határérték (TH) [perc]

EI 180

tűzállósági határérték (TH) [perc]

EI 180

tűzállósági határérték (TH) [perc]

EI 180

tűzállósági határérték (TH) [perc]

EI 240

tűzállósági határérték (TH) [perc]

EI 240

BRUCHAPaneel® WP-F tűzgátló fal

Külső oldal:

  • Látható oldalán 25 μm poliészter bevonat, PVC védőfóliával (napfénytől védve). A fóliát a gyártástól számított legkésőbb 10 héten belül (a panel hosszanti oldalán feltüntetésre kerül) el kell távolítani.
  • 1-es profil = standard, más profilok az WP-F profilok szerint
  • Lemezvastagság: 0,6 mm (a lemezvastagság kérésre csökkenthető)

Belső oldal:

  • Látható oldalán 25 μm poliészter bevonat, PVC védőfóliával (napfénytől védve). A fóliát a gyártástól számított legkésőbb 10 héten belül (a panel hosszanti oldalán feltüntetésre kerül) el kell távolítani.
  • 1-es profil = standard (2-es és 3-as profil kérésre)
  • Lemezvastagság: 0,6 mm (a lemezvastagság kérésre csökkenthető)

Szigetelés:

  • Konstruktív, felületre merőlegesen elhelyezett kőzetgyapot.
  • Két oldalán fémlemezekkel, elmozdulásmentesen rögzítve.
  • Sűrűsége kb. 120 kg/m³, kérésre 140 kg/m³.

Tűzállóság: EN 13501-1 szerint A2s1d0 osztályú

Alapszínek: BASIC színek

Panel kialakítása:

  • N+F (nut-feder) kialakítás. A speciális labirintus profilnak köszönhetően a csavarfejet teljesen lefedi a szomszédos panel.
  • Látszó rögzítés.

Páradiffúzió:

  • Az épület klímatechnikai viszonyai meghatározóak. Figyelni kell a panelek párazárt szerelésére, rögzítésére.
BRUCHAPaneel® FP-P homlokzatpanel
BRUCHAPaneel® WP-F kőzetgyapotos falpanel
Kapcsolódó hírek
Közeledik az ünnepi leállás a BRUCHAPaneel®-nél
Közeledik az ünnepi leállás a BRUCHAPaneel®-nél
A BRUCHAPaneel®-nél a szendvicspanel gyártás 2022. december 21-ével zárul. Emiatt az új és meglévő ügyfelek ajánlatkérőit is csak eddig az időpontig tudják fogadni.
Közeledik az ünnepi leállás a BRUCHAPaneel®-nél

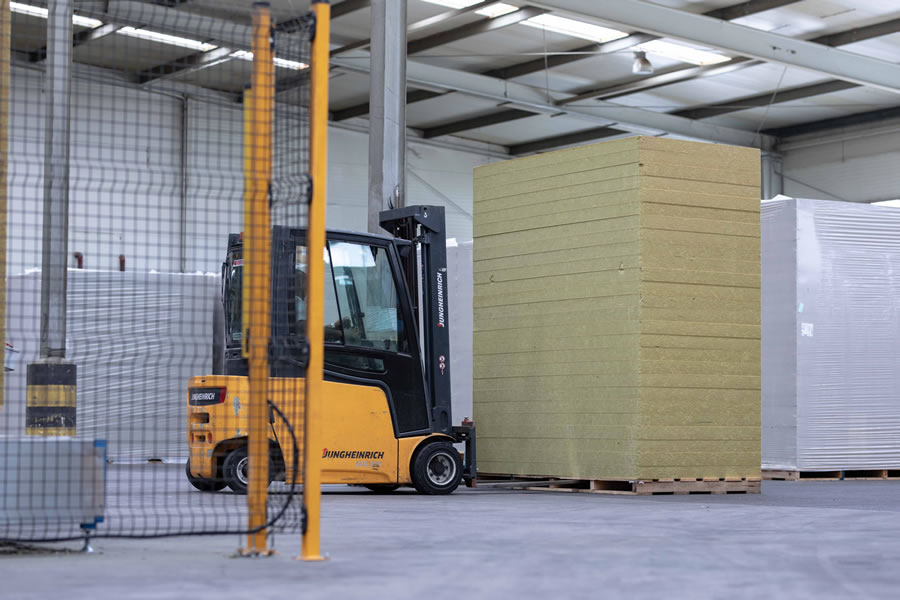

Prémium osztrák szendvicspanel 2-3 hét alatt
Prémium osztrák szendvicspanel 2-3 hét alatt
A BRUCHA michelhauseni központi raktára is felkészült az őszi időszakra
Prémium osztrák szendvicspanel 2-3 hét alatt

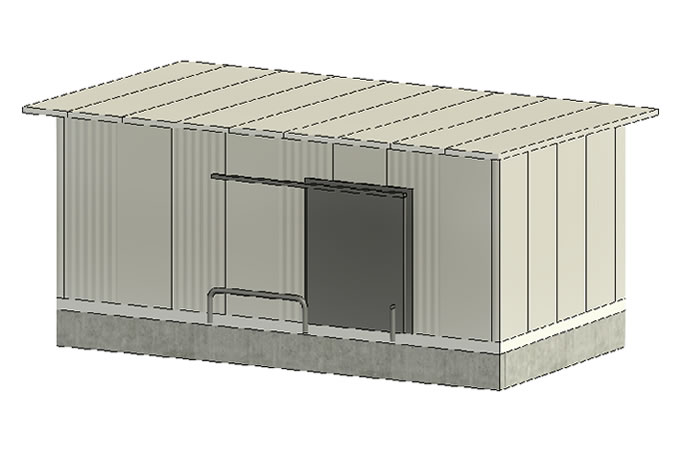

Letölthető BIM objektumokkal bővült a BRUCHA Proidea megjelenése
Letölthető BIM objektumokkal bővült a BRUCHA Proidea megjelenése
A BRUCHA szendvicspanel termékeihez új BIM objektumokat fejlesztett, így a tervező szakembereknek lehetősége nyílik a
Letölthető BIM objektumokkal bővült a BRUCHA Proidea megjelenése

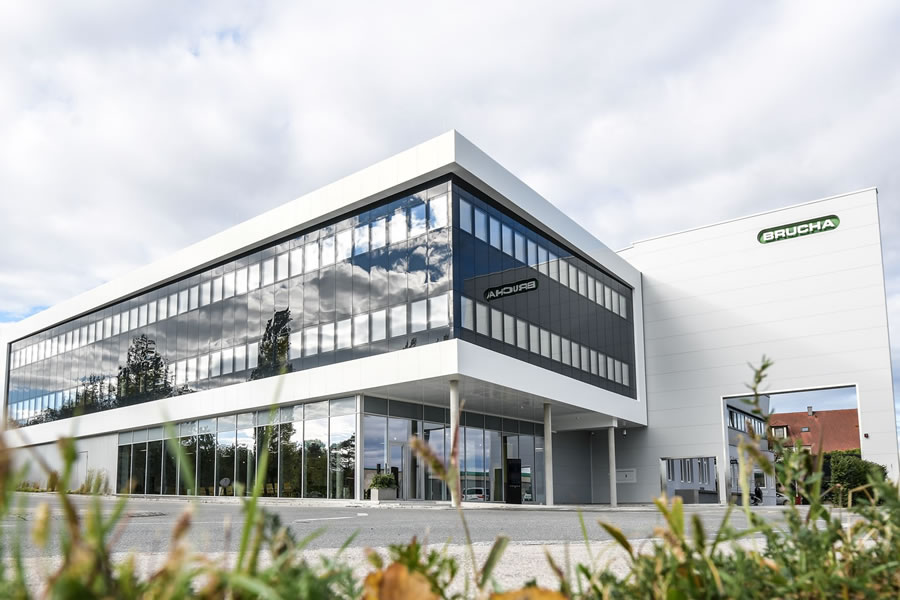

BRUCHA - kiváló minőségű szigetelőanyagok gyártója több mint 70 éve
BRUCHA – kiváló minőségű szigetelőanyagok gyártója több mint 70 éve
A prémium gyártás és szolgáltatás feltételei a XXI. században
BRUCHA – kiváló minőségű szigetelőanyagok gyártója több mint 70 éve
További termékek a cégtől
BRUCHAPaneel® DP tetőpanel

BRUCHAPaneel® DP tetőpanel

A felső lemezburkolat speciális trapéz alakja miatt a BRUCHAPaneel® DP tetőpanel nagyfokú stabilitást biztosít és problémamentesen alkalmazható különböző statikai követelmények esetén is. A panelek pontos illeszkedését az azonos külső geometriák hosszirányú átfedésével alakítják ki úgy, hogy a következő panel "üres" lemezrésze felülről átfedésbe kerül az előző panel utolsó peremével, bordájával. Optimális páralecsapódás elleni védelem az integrált hármas tömítésnek köszönhetően.

BIM
Termékismertető
Műszaki adatok
BIM
Tovább
Termék kártya
BRUCHAPaneel® FP-F kőzetgyapotos homlokzatpanel

BRUCHAPaneel® FP-F kőzetgyapotos homlokzatpanel

A BRUCHAPaneel® FP-F tűzgátló homlokzati panel sokféle építészeti, tervezési lehetőséget kínál a rejtett rögzítésnek és a számos profilvariációnak köszönhetően.

BIM
Termékismertető
Műszaki adatok
BIM
Tovább
Termék kártya
BRUCHAPaneel® WP falpanel

BRUCHAPaneel® WP falpanel

A BRUCHAPaneel® WP falpanel megfelelő lehet bármilyen különleges épületformához és alkalmazási területhez. A nagyobb rögzítési távolságok lehetősége rendkívül alacsony költségeket és magas szerelési hatékonyságot eredményez. A panel csatlakoztatása a N+F (nut-feder) rendszerben és 100 mm vastagságtól még "labirintus rendszerben" is megvalósul. Az integrált tömítés kiváló szél- és légzárást biztosít.

BIM
Termékismertető
Műszaki adatok
BIM
Tovább
Termék kártya
BRUCHAPaneel® FP-P homlokzatpanel

BRUCHAPaneel® FP-P homlokzatpanel

A BRUCHAPaneel® FP-P homlokzati panel sokféle építészeti, tervezési lehetőséget kínál a rejtett rögzítésnek és a számos profilvariációnak köszönhetően.

BIM
Termékismertető
Műszaki adatok
BIM
Tovább
Termék kártya
Ajánlott kategóriák
Szendvicspanelek, hőszigetelt homlokzati panelek
Szendvicspanelek, hőszigetelt homlokzati panelek
Burkolatok rögzítőszerkezetei
Burkolatok rögzítőszerkezetei
Készcsarnokok
Készcsarnokok
Párazáró fóliák, páraáteresztő fóliák
Párazáró fóliák, páraáteresztő fóliák
Ereszcsatornák
Ereszcsatornák
Épületszerkezetek

Nyílászáró, szigetelés, burkolat, ...

Épületgépészet

Kazán, klíma, légkezelő, szaniter, ...

Épületvillamosság

Elosztó, lámpa, tűzjelző, kamera, ...

Berendezések

Utcabútor, targonca, irodabútor, ...

Eszközök

CAD szoftver, hőkamera, vésőgép, ...
