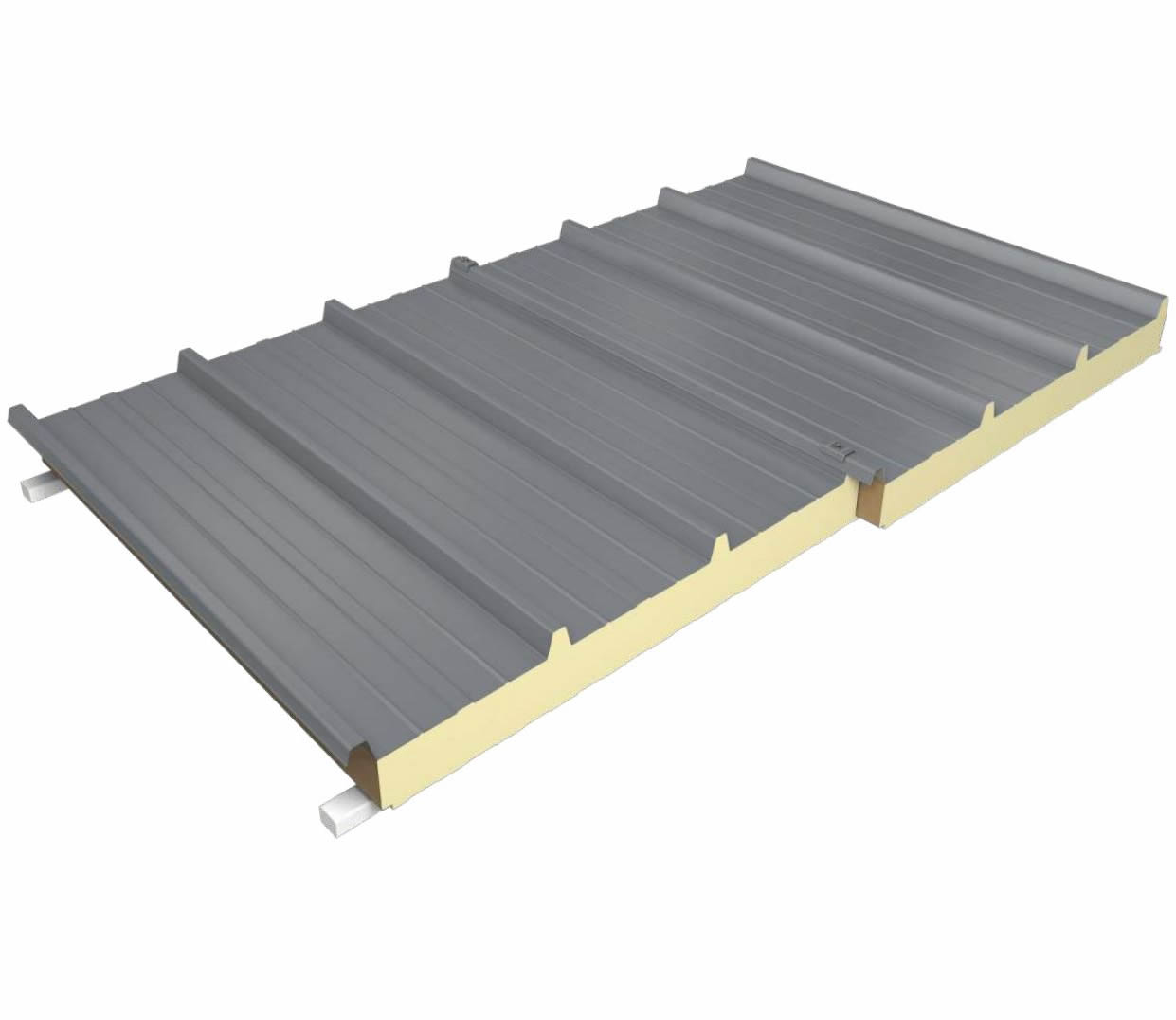

BRUCHAPaneel® DP tetőpanel

A felső lemezburkolat speciális trapéz alakja miatt a BRUCHAPaneel® DP tetőpanel nagyfokú stabilitást biztosít és problémamentesen alkalmazható különböző statikai követelmények esetén is. A panelek pontos illeszkedését az azonos külső geometriák hosszirányú átfedésével alakítják ki úgy, hogy a következő panel "üres" lemezrésze felülről átfedésbe kerül az előző panel utolsó peremével, bordájával. Optimális páralecsapódás elleni védelem az integrált hármas tömítésnek köszönhetően.

  • tekercselt, tüzihorganyzott lemez
  • acéllemezhez rögzített, kemény poliuretán hab szigetelés
  • egyedi hármas tömítő rendszer

Letöltések

BRUCHAPaneel® DP tetőpanel - részletes termékismertető

részletes termékismertető

pdf 597.8 kB német
BRUCHAPaneel® DP tetőpanel

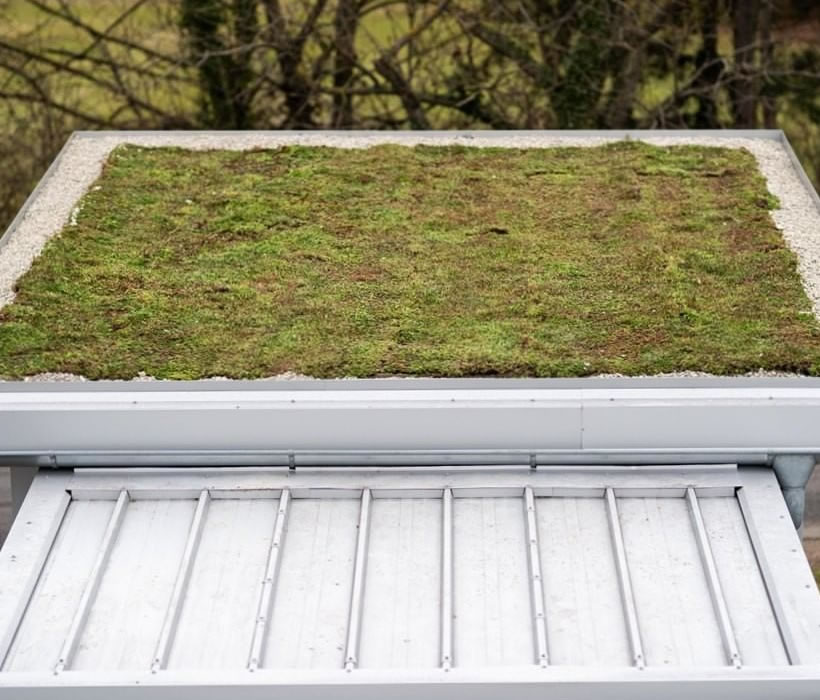

BRUCHAPaneel® DP tetőpanel zöldtetőhöz - részletes termékismertető

részletes termékismertető

pdf 1.3 MB német
BRUCHAPaneel® DP tetőpanel zöldtetőhöz

BRUCHAPaneel® DP tetőpanel - BIM fájl

BIM fájl

rvt 4.9 MB
BRUCHAPaneel® DP tetőpanel


Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

DP 72 DP 82 DP 92 (kérésre) DP 102 DP 122 DP 142 DP 162 DP 182 DP 202

anyag

anyag

tüzihorganyzott lemez, poliuretán keményhab szigetelés

anyag

tüzihorganyzott lemez, poliuretán keményhab szigetelés

anyag

tüzihorganyzott lemez, poliuretán keményhab szigetelés

anyag

tüzihorganyzott lemez, poliuretán keményhab szigetelés

anyag

tüzihorganyzott lemez, poliuretán keményhab szigetelés

anyag

tüzihorganyzott lemez, poliuretán keményhab szigetelés

anyag

tüzihorganyzott lemez, poliuretán keményhab szigetelés

anyag

tüzihorganyzott lemez, poliuretán keményhab szigetelés

anyag

tüzihorganyzott lemez, poliuretán keményhab szigetelés

bevonat anyaga

bevonat anyaga

poliészter

bevonat anyaga

poliészter

bevonat anyaga

poliészter

bevonat anyaga

poliészter

bevonat anyaga

poliészter

bevonat anyaga

poliészter

bevonat anyaga

poliészter

bevonat anyaga

poliészter

bevonat anyaga

poliészter

bevonat vastagsága [µm]

bevonat vastagsága [µm]

25

bevonat vastagsága [µm]

25

bevonat vastagsága [µm]

25

bevonat vastagsága [µm]

25

bevonat vastagsága [µm]

25

bevonat vastagsága [µm]

25

bevonat vastagsága [µm]

25

bevonat vastagsága [µm]

25

bevonat vastagsága [µm]

25

bordaosztás [mm]

bordaosztás [mm]

333,3

bordaosztás [mm]

333,3

bordaosztás [mm]

333,3

bordaosztás [mm]

333,3

bordaosztás [mm]

333,3

bordaosztás [mm]

333,3

bordaosztás [mm]

333,3

bordaosztás [mm]

333,3

bordaosztás [mm]

333,3

elhelyezés / beépítés / felhasználás helye

elhelyezés / beépítés / felhasználás helye

tető

elhelyezés / beépítés / felhasználás helye

tető

elhelyezés / beépítés / felhasználás helye

tető

elhelyezés / beépítés / felhasználás helye

tető

elhelyezés / beépítés / felhasználás helye

tető

elhelyezés / beépítés / felhasználás helye

tető

elhelyezés / beépítés / felhasználás helye

tető

elhelyezés / beépítés / felhasználás helye

tető

elhelyezés / beépítés / felhasználás helye

tető

gyártási hossz [m]

gyártási hossz [m]

max. 21,5

gyártási hossz [m]

max. 21,5

gyártási hossz [m]

max. 21,5

gyártási hossz [m]

max. 21,5

gyártási hossz [m]

max. 21,5

gyártási hossz [m]

max. 21,5

gyártási hossz [m]

max. 21,5

gyártási hossz [m]

max. 21,5

gyártási hossz [m]

max. 21,5

hangszigetelés [dB]

hangszigetelés [dB]

-

hangszigetelés [dB]

-

hangszigetelés [dB]

-

hangszigetelés [dB]

26

hangszigetelés [dB]

26

hangszigetelés [dB]

27

hangszigetelés [dB]

27

hangszigetelés [dB]

27

hangszigetelés [dB]

27

hőátbocsátási tényező (U) [W/m²·K]

hőátbocsátási tényező (U) [W/m²·K]

0,661 (PIR+)
0,575 (iQTec)

hőátbocsátási tényező (U) [W/m²·K]

0,504 (PIR+)
0,437 (iQTec)

hőátbocsátási tényező (U) [W/m²·K]

0,407 (PIR+)
0,352 (iQTec)

hőátbocsátási tényező (U) [W/m²·K]

0,341 (PIR+)
0,294 (iQTec)

hőátbocsátási tényező (U) [W/m²·K]

0,257 (PIR+)
0,222 (iQTec)

hőátbocsátási tényező (U) [W/m²·K]

0,207 (PIR+)
0,178 (iQTec)

hőátbocsátási tényező (U) [W/m²·K]

0,173 (PIR+)
0,149 (iQTec)

hőátbocsátási tényező (U) [W/m²·K]

0,149 (PIR+)
0,128 (iQTec)

hőátbocsátási tényező (U) [W/m²·K]

0,130 (PIR+)
0,112 (iQTec)

hőmérséklettűrés [°C]

hőmérséklettűrés [°C]

80

hőmérséklettűrés [°C]

80

hőmérséklettűrés [°C]

80

hőmérséklettűrés [°C]

80

hőmérséklettűrés [°C]

80

hőmérséklettűrés [°C]

80

hőmérséklettűrés [°C]

80

hőmérséklettűrés [°C]

80

hőmérséklettűrés [°C]

80

hőszigetelés anyaga

hőszigetelés anyaga

poliuretán keményhab

hőszigetelés anyaga

poliuretán keményhab

hőszigetelés anyaga

poliuretán keményhab

hőszigetelés anyaga

poliuretán keményhab

hőszigetelés anyaga

poliuretán keményhab

hőszigetelés anyaga

poliuretán keményhab

hőszigetelés anyaga

poliuretán keményhab

hőszigetelés anyaga

poliuretán keményhab

hőszigetelés anyaga

poliuretán keményhab

lemezvastagság [mm]

lemezvastagság [mm]

0,6 (külső oldal)
0,5 (belső oldal)

lemezvastagság [mm]

0,6 (külső oldal)
0,5 (belső oldal)

lemezvastagság [mm]

0,6 (külső oldal)
0,5 (belső oldal)

lemezvastagság [mm]

0,6 (külső oldal)
0,5 (belső oldal)

lemezvastagság [mm]

0,6 (külső oldal)
0,5 (belső oldal)

lemezvastagság [mm]

0,6 (külső oldal)
0,5 (belső oldal)

lemezvastagság [mm]

0,6 (külső oldal)
0,5 (belső oldal)

lemezvastagság [mm]

0,6 (külső oldal)
0,5 (belső oldal)

lemezvastagság [mm]

0,6 (külső oldal)
0,5 (belső oldal)

méret - szélesség (w) [mm]

méret - szélesség (w) [mm]

1000

méret - szélesség (w) [mm]

1000

méret - szélesség (w) [mm]

1000

méret - szélesség (w) [mm]

1000

méret - szélesség (w) [mm]

1000

méret - szélesség (w) [mm]

1000

méret - szélesség (w) [mm]

1000

méret - szélesség (w) [mm]

1000

méret - szélesség (w) [mm]

1000

panelvastagság [mm]

panelvastagság [mm]

30

panelvastagság [mm]

40

panelvastagság [mm]

50

panelvastagság [mm]

60

panelvastagság [mm]

80

panelvastagság [mm]

100

panelvastagság [mm]

120

panelvastagság [mm]

140

panelvastagság [mm]

160

profil

profil

trapéz (külső oldal)

profil

trapéz (külső oldal)

profil

trapéz (külső oldal)

profil

trapéz (külső oldal)

profil

trapéz (külső oldal)

profil

trapéz (külső oldal)

profil

trapéz (külső oldal)

profil

trapéz (külső oldal)

profil

trapéz (külső oldal)

profilmagasság [mm]

profilmagasság [mm]

42

profilmagasság [mm]

42

profilmagasság [mm]

42

profilmagasság [mm]

42

profilmagasság [mm]

42

profilmagasság [mm]

42

profilmagasság [mm]

42

profilmagasság [mm]

42

profilmagasság [mm]

42

színválaszték

színválaszték

BASIC színek

színválaszték

BASIC színek

színválaszték

BASIC színek

színválaszték

BASIC színek

színválaszték

BASIC színek

színválaszték

BASIC színek

színválaszték

BASIC színek

színválaszték

BASIC színek

színválaszték

BASIC színek

tető minimális lejtése [%]

tető minimális lejtése [%]

5

tető minimális lejtése [%]

5

tető minimális lejtése [%]

5

tető minimális lejtése [%]

5

tető minimális lejtése [%]

5

tető minimális lejtése [%]

5

tető minimális lejtése [%]

5

tető minimális lejtése [%]

5

tető minimális lejtése [%]

5

tető minimális lejtése [°]

tető minimális lejtése [°]

8,6

tető minimális lejtése [°]

8,6

tető minimális lejtése [°]

8,6

tető minimális lejtése [°]

8,6

tető minimális lejtése [°]

8,6

tető minimális lejtése [°]

8,6

tető minimális lejtése [°]

8,6

tető minimális lejtése [°]

8,6

tető minimális lejtése [°]

8,6

tömeg/felület [kg/m²]

tömeg/felület [kg/m²]

9,80

tömeg/felület [kg/m²]

10,22

tömeg/felület [kg/m²]

10,63

tömeg/felület [kg/m²]

11,05

tömeg/felület [kg/m²]

11,89

tömeg/felület [kg/m²]

12,72

tömeg/felület [kg/m²]

13,55

tömeg/felület [kg/m²]

14,39

tömeg/felület [kg/m²]

15,22

tűzvédelmi osztály

tűzvédelmi osztály

Bs1d0

tűzvédelmi osztály

Bs1d0

tűzvédelmi osztály

Bs1d0

tűzvédelmi osztály

Bs1d0

tűzvédelmi osztály

Bs1d0

tűzvédelmi osztály

Bs1d0

tűzvédelmi osztály

Bs1d0

tűzvédelmi osztály

Bs1d0

tűzvédelmi osztály

Bs1d0

BRUCHAPaneel® DP PUR tető

A tető minimális lejtése 3° (5,2%) az áttörések és hossztoldás nélkül.

Külső oldal:

  • Látható oldalán 25 μm poliészter bevonat, PVC védőfóliával (napfénytől védve). A fóliát a gyártástól számított legkésőbb 10 héten belül (a panel hosszanti oldalán feltüntetésre kerül) el kell távolítani.
  • Profil: 42 mm-es trapéz alakú profil
  • Bordatávolság: 333,3 mm
  • Lemezvastagság: 0,6 mm (a lemezvastagság kérésre csökkenthető)

Belső oldal:

  • Látható oldalán 25 μm poliészter bevonat, PVC védőfólia nélkül (ha a védőfólia szükséges, akkor  a megrendeléskor jelezni kell).
  • 1-es profil = standard (2-es és 3-as profil kérésre)
  • Lemezvastagság: 0,5 mm (a lemezvastagság kérésre csökkenthető)

Szigetelés:

  • Kemény poliuretán hab, folyamatosan habosítva, kb. 95%-ban zártcellás, elmozdulásmentesen az acéllemezhez rögzítve.
  • Sűrűsége kb. 40 kg/m³, CFC és HCFC mentes, pentán habosítással.

Tűzállóság: EN 13501-1 szerint Bs2d0 osztályú, kérésre Bs1d0

Alapszínek: BASIC színek

Panel kialakítása:

  • Külső oldalon a szélső bordák átfedik egymást, a panelek habosítás nélküli lemeze a szomszédos panel szélső bordáján fekszik fel.
  • A belső, tetőtéri oldalon a speciális profilkialakítás következtében az egyik tetőpanel profilja pontosan csatlakozik a szomszédos panel pereméhez, és így szorosan illeszkednek egymáshoz.
  • Az egyedi hármas tömítő rendszer a kondenzáció ellen optimális védelmet nyújt.
  • Kapilláris megszakítás.
BRUCHAPaneel® DP tetőpanel
BRUCHAPaneel® DP tetőpanel
Kapcsolódó hírek
A BRUCHAPaneel® új zöldtető rendszere
A BRUCHAPaneel® új zöldtető rendszere
Az innovatív tetőpanellel gyerekjáték egy zöldtető elkészítése
A BRUCHAPaneel® új zöldtető rendszere
Közeledik az ünnepi leállás a BRUCHAPaneel®-nél
Közeledik az ünnepi leállás a BRUCHAPaneel®-nél
A BRUCHAPaneel®-nél a szendvicspanel gyártás 2022. december 21-ével zárul. Emiatt az új és meglévő ügyfelek ajánlatkérőit is csak eddig az időpontig tudják fogadni.
Közeledik az ünnepi leállás a BRUCHAPaneel®-nél
Prémium osztrák szendvicspanel 2-3 hét alatt
Prémium osztrák szendvicspanel 2-3 hét alatt
A BRUCHA michelhauseni központi raktára is felkészült az őszi időszakra
Prémium osztrák szendvicspanel 2-3 hét alatt
Tovább fejlődött a PIR töltetű BRUCHA szendvicspanelek hőtechnikai értéke
PIR töltetű BRUCHA szendvicspanelek iQTec habtechnológiával
Tovább javult a BRUCHAPaneel® tető-, fal- és homlokzatpanelek hőtechnikai értéke
PIR töltetű BRUCHA szendvicspanelek iQTec habtechnológiával
Letölthető BIM objektumokkal bővült a BRUCHA Proidea megjelenése
Letölthető BIM objektumokkal bővült a BRUCHA Proidea megjelenése
A BRUCHA szendvicspanel termékeihez új BIM objektumokat fejlesztett, így a tervező szakembereknek lehetősége nyílik a
Letölthető BIM objektumokkal bővült a BRUCHA Proidea megjelenése
BRUCHA - kiváló minőségű szigetelőanyagok gyártója több mint 70 éve
BRUCHA – kiváló minőségű szigetelőanyagok gyártója több mint 70 éve
A prémium gyártás és szolgáltatás feltételei a XXI. században
BRUCHA – kiváló minőségű szigetelőanyagok gyártója több mint 70 éve
További termékek a cégtől
BRUCHAPaneel® FP-P homlokzatpanel

BRUCHAPaneel® FP-P homlokzatpanel

A BRUCHAPaneel® FP-P homlokzati panel sokféle építészeti, tervezési lehetőséget kínál a rejtett rögzítésnek és a számos profilvariációnak köszönhetően.

BIM
Termékismertető
Műszaki adatok
BIM
Tovább
Termék kártya
BRUCHAPaneel® FP-F kőzetgyapotos homlokzatpanel

BRUCHAPaneel® FP-F kőzetgyapotos homlokzatpanel

A BRUCHAPaneel® FP-F tűzgátló homlokzati panel sokféle építészeti, tervezési lehetőséget kínál a rejtett rögzítésnek és a számos profilvariációnak köszönhetően.

BIM
Termékismertető
Műszaki adatok
BIM
Tovább
Termék kártya
BRUCHAPaneel® WP-F kőzetgyapotos falpanel

BRUCHAPaneel® WP-F kőzetgyapotos falpanel

A BRUCHAPaneel® WP-F tűzgátló falpanel megfelelő lehet bármilyen különleges épületformához és alkalmazási területhez. A nagyobb rögzítési távolságok lehetősége rendkívül alacsony költségeket és magas szerelési hatékonyságot eredményez. A panel csatlakoztatása a N+F (nut-feder) rendszerben és 100 mm vastagságtól még "labirintus rendszerben" is megvalósul. Az integrált tömítés kiváló szél- és légzárást biztosít.

BIM
Termékismertető
Műszaki adatok
BIM
Tovább
Termék kártya
BRUCHAPaneel® WP falpanel

BRUCHAPaneel® WP falpanel

A BRUCHAPaneel® WP falpanel megfelelő lehet bármilyen különleges épületformához és alkalmazási területhez. A nagyobb rögzítési távolságok lehetősége rendkívül alacsony költségeket és magas szerelési hatékonyságot eredményez. A panel csatlakoztatása a N+F (nut-feder) rendszerben és 100 mm vastagságtól még "labirintus rendszerben" is megvalósul. Az integrált tömítés kiváló szél- és légzárást biztosít.

BIM
Termékismertető
Műszaki adatok
BIM
Tovább
Termék kártya
Ajánlott kategóriák
Szendvicspanelek, hőszigetelt homlokzati panelek
Szendvicspanelek, hőszigetelt homlokzati panelek
Burkolatok rögzítőszerkezetei
Burkolatok rögzítőszerkezetei
Készcsarnokok
Készcsarnokok
Párazáró fóliák, páraáteresztő fóliák
Párazáró fóliák, páraáteresztő fóliák
Ereszcsatornák
Ereszcsatornák
Épületszerkezetek

Nyílászáró, szigetelés, burkolat, ...

Épületgépészet

Kazán, klíma, légkezelő, szaniter, ...

Épületvillamosság

Elosztó, lámpa, tűzjelző, kamera, ...

Berendezések

Utcabútor, targonca, irodabútor, ...

Eszközök

CAD szoftver, hőkamera, vésőgép, ...
