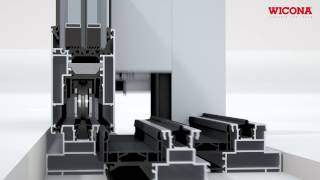

Red Dot Design díjas hőhídmentes alumínium ablakrendszer 3 rétegű hőszigetelő üvegezéssel, rejtett szárnnyal, rejtett kilinccsel. Az alkalmazott típus, háromkamrás hőhídmentes profilrendszer. A tokok beépítési mélysége 75 mm, a szárnyprofilok mérete 95 mm. A szárny kívülről nem látszik, így csukott állapotban a nyíló és a fix mezők egységes megjelenésűek.
BIM
A WICONA lenyűgözővé teszi a homlokzati technológiát. Ez magában foglalja a modern építészet átfogó koncepcióját, amely egyetlen konstrukcióban ötvözi a hőtároló, a légkondicionáló, a fényszolgáltató, a napvédő, a tűz- és zajvédelem és a tervezés elemeit.
WICLINE 75 TOP egy magas hőszigetelő képességű rendszer optimális jellemzőkkel, egyszerű gyárthatósággal és passzívház szintű paraméterekkel. Megjelenése azonos a 75 mm beépítési mélységű termékcsaládokéval.
CAD
BIM
Minden épület egyedülálló. Az egyedileg tervezett ablakok kulcselemei a mai építészeti koncepcióknak, meghatározva a teljes homlokzat esztétikáját és az épület karakterét. A WICLINE széria kielégíti az előírt követelményeket, és emellett igényes ablakokat kínál elegáns dizájnnal, magas funkcionalitással és méretpontos kiegészítőkkel.
Minden korábbinál nagyobb, 12,00 m / 3,00 m méretű nyílásba építhető harmonika tolóajtó.
75 mm beépítési mélységű hőhídmentes alumínium profil
6-60 mm vastag, akár 3 rétegű üvegezés fogadására alkalmas (Ud=1,0 W/m²K)
kifelé / befelé nyíló kivitel
maximális szárnyméret (B) 1200 mm
maximális szárnyméret (H) 3000 mm
maximális szárnysúly 150 kg
3 ponton záródó kivitel
