Uponor Thermatop M mennyezetfűtési, -hűtési rendszer

Az Uponor Thermatop M olyan vizes hűtő és fűtő álmennyezeti rendszer, amely elsősorban a hősugárzás elvén működik, és számos alkalmazásban és kialakításban alkalmazható.

  • hézagmentes és irányfüggetlen álmennyezeti felületek
  • magas hűtési és fűtési teljesítmény
  • magas hangelnyelési együttható

Letöltések

Uponor Thermatop M mennyezetfűtési, -hűtési rendszer - általános termékismertető

általános termékismertető

pdf 428.4 kB
Uponor Thermatop M mennyezetfűtési, -hűtési rendszer

Uponor Thermatop M mennyezetfűtési, -hűtési rendszer - tervezési segédlet

tervezési segédlet

pdf 929.1 kB
Uponor Thermatop M mennyezetfűtési, -hűtési rendszer

Uponor Thermatop M mennyezetfűtési, -hűtési rendszer - szerelési útmutató

szerelési útmutató

pdf 2.1 MB
Uponor Thermatop M mennyezetfűtési, -hűtési rendszer

Uponor Thermatop M mennyezetfűtési, -hűtési rendszer - BIM fájl

BIM fájl

Uponor Thermatop M mennyezetfűtési, -hűtési rendszer


Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

alkalmazási terület

alkalmazási terület

mennyezetfűtés, mennyezethűtés

beépítési magasság [mm]

beépítési magasság [mm]

Min. 120 mm (a betonfödém és az álmennyezet alsó síkja közötti távolság)

csőátmérő (Φ) [mm]

csőátmérő (Φ) [mm]

külső átmérő da = 16 x 2,0 mm (többrétegű csővezeték)

felületi megjelenés

felületi megjelenés

perforálatlan, illetve látható, vagy rejtett perforációval
(mennyezet kialakítás)

hangszigetelés [dB]

hangszigetelés [dB]

37 (DIN 4109 szabvány szerinti egyszerű átjáró, perforáció nélküli álmennyezet és zárt fali csatlakozó)

közeghőmérséklet [°C]

közeghőmérséklet [°C]

16 (hűtővíz)
35 - 45 (fűtővíz)

méret - magasság (h) [mm]

méret - magasság (h) [mm]

54 mm (a tábla vastagsága nélkül)

tömeg/felület [kg/m²]

tömeg/felület [kg/m²]

8,5 (üzemi tömeg)

víztartalom [l/m²]

víztartalom [l/m²]

4,3

Gipszkartonos mennyezetfűtési- és hűtési rendszer

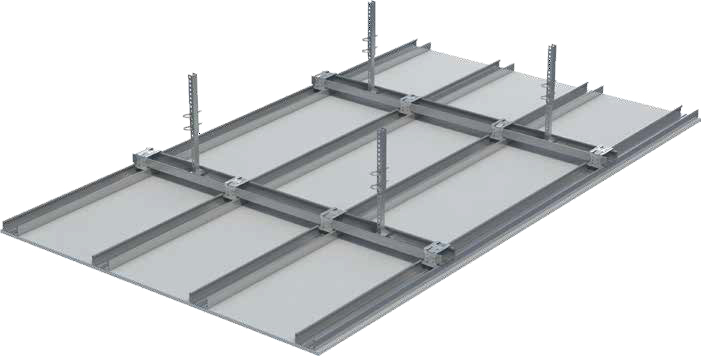

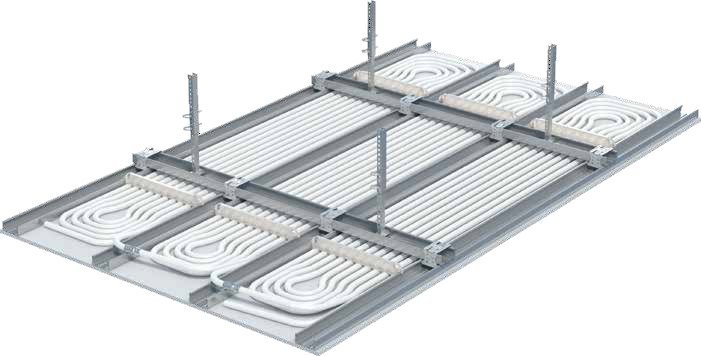

Az Uponor Thermatop M rendszere fűtő- vagy hűtővizet használ felületfűtésre és felülethűtésre. Ezzel a megoldással egybefüggő, vízszintes mennyezeteket lehet létrehozni speciális belsőépítészeti célok megvalósítására. A beszerelés módja szabadon alakítható az építészeti elvárások és az elvárt hőteljesítmény függvényében. Probléma nélkül megoldható a mennyezetbe süllyesztett berendezések elhelyezése is. Gyorsan, szerszám nélkül is kivitelezhető a szerelés úgy, hogy a tartósíneket a mennyezet aljára rögzített hordozókeretekbe pattintjuk.

Uponor Thermatop M mennyezetfűtési, -hűtési rendszer
Uponor Thermatop M mennyezetfűtési, -hűtési rendszer
  • Vízkeringtetéssel működő mennyezetfűtő és -hűtő rendszer
  • Előszerelt, könnyű, állítható méretű modulokból áll
  • Magas fűtő- és hűtőteljesítmény
  • Kiváló hangszigetelő tulajdonságok
  • 100%-osan ellenáll az oxigén beszivárgásnak az ötrétegű csöveknek köszönhetően
  • Nem jelent problémát a világítás, légcsere rendszerek, tűzjelzők, tűzoltó mennyezeti locsolók, hangszórók mennyezetbe süllyesztése

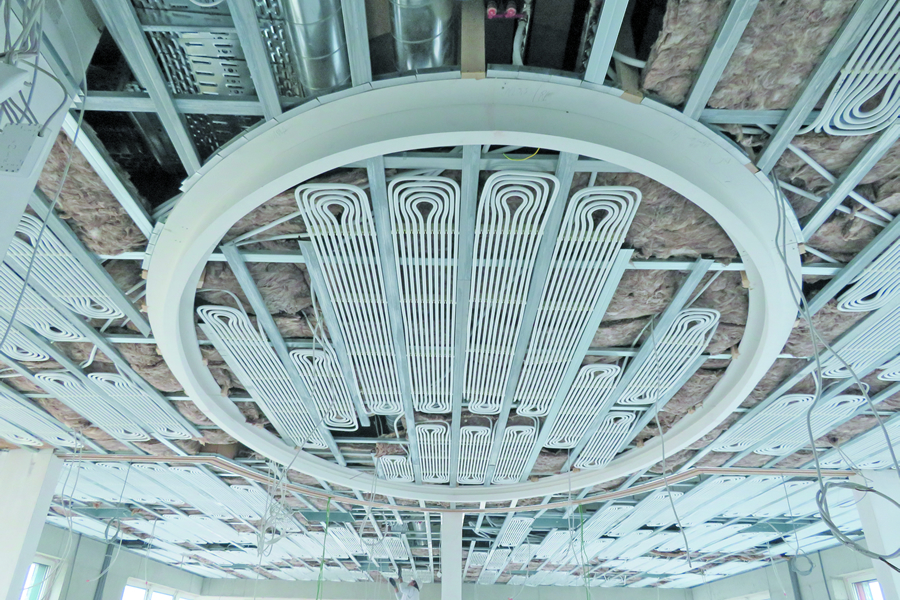

A Thermatop M rendszer szerelése

  • Vízkeringtetéses fűtő- és hűtőrendszer
  • Az ötrétegű csövek megakadályozzák, hogy oxigén szivárogjon a rendszerbe
  • Szabványos modulokból hagyományos mennyezetekre építhető
