Ipari relérendszer minden alkalmazáshoz

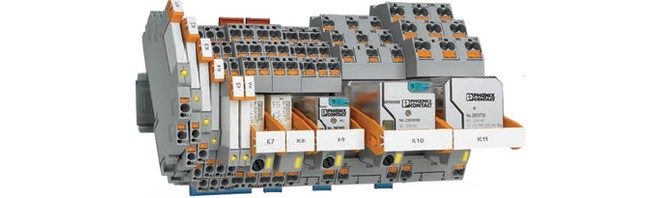

A Rifline complete, a Phoenix Contact új ipari relérendszere a keskeny csatolóreléktől a kis kontaktorokat kiváltó relékig terjed. Hét különböző alapmodell áll rendelkezésre, amelyek ipari alkalmazások céljára szolgáló hagyományos relék befogadására képesek. Így egyetlen relérendszerrel fedhetők le a helyfüggő, egy kapcsolóérintkezővel rendelkező alkalmazások és az akár 400 VAC és 16 A kapcsolási kapacitások kezelésére is képes alkalmazások.

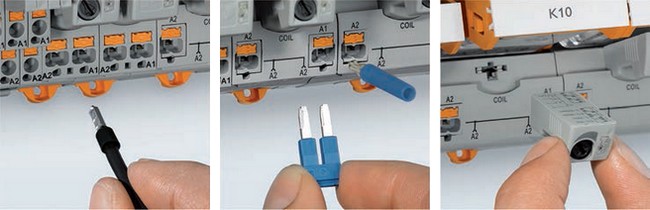

A csatlakoztatás direkt rugós technológia alkalmazásával valósul meg. A bekötés a vezeték közvetlenül a szorítóhüvelybe való dugaszolásával történik, ami lerövidíti a szerelési időt. A dugaszolható áthidalókkal megvalósított áramelosztás további egyszerűsítést kínál. A bemeneti oldalon az összes aljzat közös negatív pólusa (A2) áthidalható a Phoenix Contact sorkapcsok dugaszolható áthidalóival. Az alapmodellek egyedileg kombinálhatók. A kimeneti oldalon három aljzaton érhető el a közös váltóérintkező (11) áthidalási opciója.
A dugaszolható funkciómodul védőáramköri célokat szolgál a reléaljzaton. Ez hatékonyan csökkenti az induktív záróirányú feszültséget. A dugaszolható modul állapotjelzőként is működhet. A relék időzítő modullal kiegészítve védőáramkört kiváltó időzítő relékké bővíthetők. Ez három funkciót tesz elérhetővé: felfutó élre induló monostabil relé, bekapcsolásra késleltetett relé és impulzusrelé. Így lehetővé válik a relé időzítővel való vezérlése a bemeneti feszültség állandó fenntartása mellett. Az idő négy tartományra osztható, majd tovább finomítható.
A csatlakoztatás direkt rugós technológia alkalmazásával valósul meg. A bekötés a vezeték közvetlenül a szorítóhüvelybe való dugaszolásával történik, ami lerövidíti a szerelési időt. A dugaszolható áthidalókkal megvalósított áramelosztás további egyszerűsítést kínál. A bemeneti oldalon az összes aljzat közös negatív pólusa (A2) áthidalható a Phoenix Contact sorkapcsok dugaszolható áthidalóival. Az alapmodellek egyedileg kombinálhatók. A kimeneti oldalon három aljzaton érhető el a közös váltóérintkező (11) áthidalási opciója.
A dugaszolható funkciómodul védőáramköri célokat szolgál a reléaljzaton. Ez hatékonyan csökkenti az induktív záróirányú feszültséget. A dugaszolható modul állapotjelzőként is működhet. A relék időzítő modullal kiegészítve védőáramkört kiváltó időzítő relékké bővíthetők. Ez három funkciót tesz elérhetővé: felfutó élre induló monostabil relé, bekapcsolásra késleltetett relé és impulzusrelé. Így lehetővé válik a relé időzítővel való vezérlése a bemeneti feszültség állandó fenntartása mellett. Az idő négy tartományra osztható, majd tovább finomítható.
A relérendszer a Clipline Complete sorkapocs család különféle tartozékait használja. A relémodulok jelölése standard jelölőkkel történik, amelyek a relétartó bakokra pattinthatók fel. További címkék helyezhetők el a közvetlenül a reléaljzaton levő füleken. A bekötés tesztadapterekkel ellenőrizhető. Ezekhez a kapocspontokon levő tesztnyílásokon keresztül lehet csatlakozni. A Rifline Complete készre szerelt relémodulként vagy univerzálisan konfigurálható moduláris rendszerként kapható. Az aljzat, a relé, a rögzítőkengyel és szükség esetén a dugaszolható funkciómodul szállítása előre szerelt állapotban történik a szokásos feszültségszintekhez. Ez azt jelenti, hogy csak egy rendelési számra van szükség. A moduláris rendszer egyedi összeállításban és speciális feszültségekre is rendelkezésre áll. A relémodul szabadon összeszerelhető és alkatrészenként is megrendelhető.
Az új ipari relérendszer mindössze egy termékcsalád bevetésével minden olyan alkalmazást kiszolgál, amelyeknél relék használata szükséges. A direkt rugós csatlakozás technika, az áthidalási koncepció, a jelölési rendszer olyan egyszerű felhasználást tesz lehetővé a reléknél, mint amilyen a sorkapcsok esetében már megszokott a Phoenix Contact-tól.
Egyszerű kezelés a beszereléstől az üzemelésig
