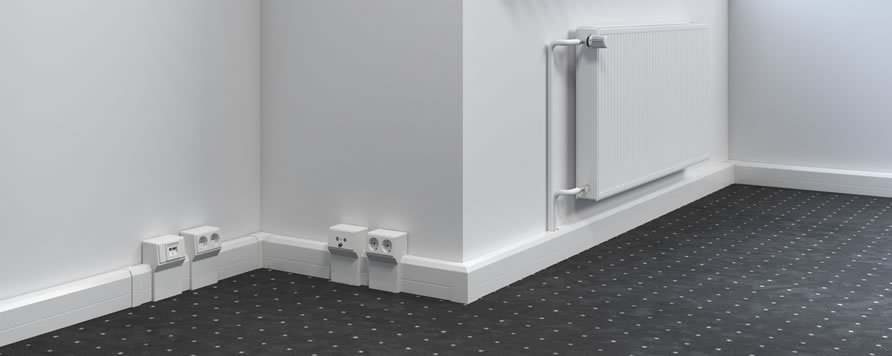

RAUDUO kombinált padlószegély csatorna elektromos és fűtési hálózatokhoz
A RAUDUO kombinált csatorna egy szabványos és biztonságos lehetőség az elektromos és fűtési hálózatok együttes vezetésére a padlószegély csatornában. Egy hővédő válaszfal biztosítja a működőképes és bevizsgált hőszigetelést. A csatornák hófehér RAL 9010 és krémfehér RAL 9001 színekben elérhetők.

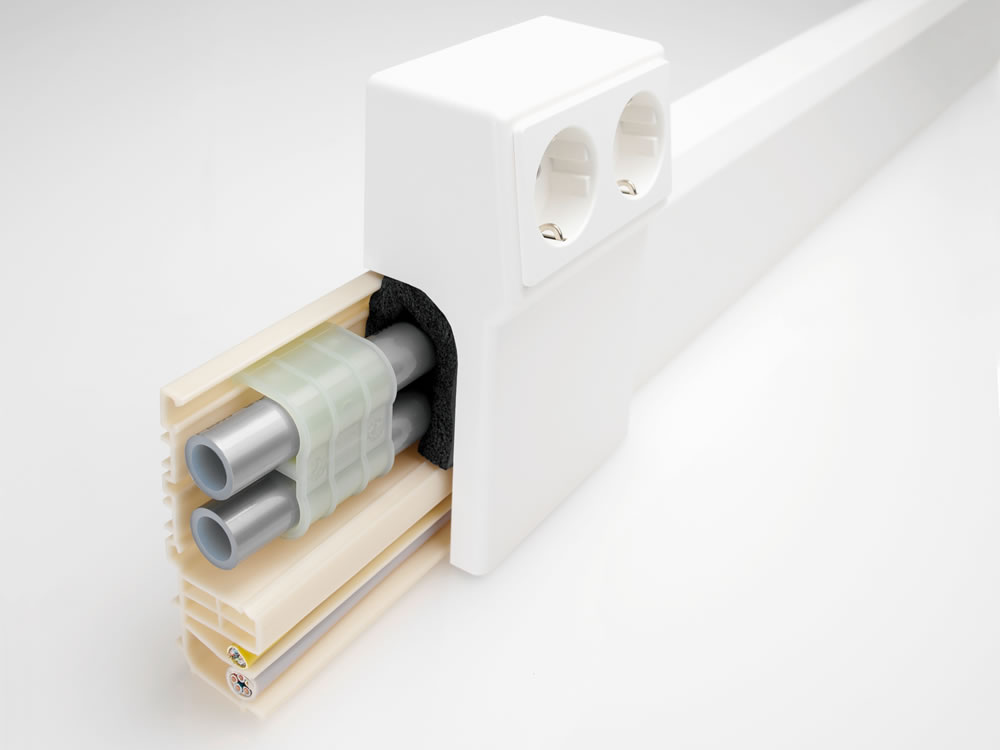

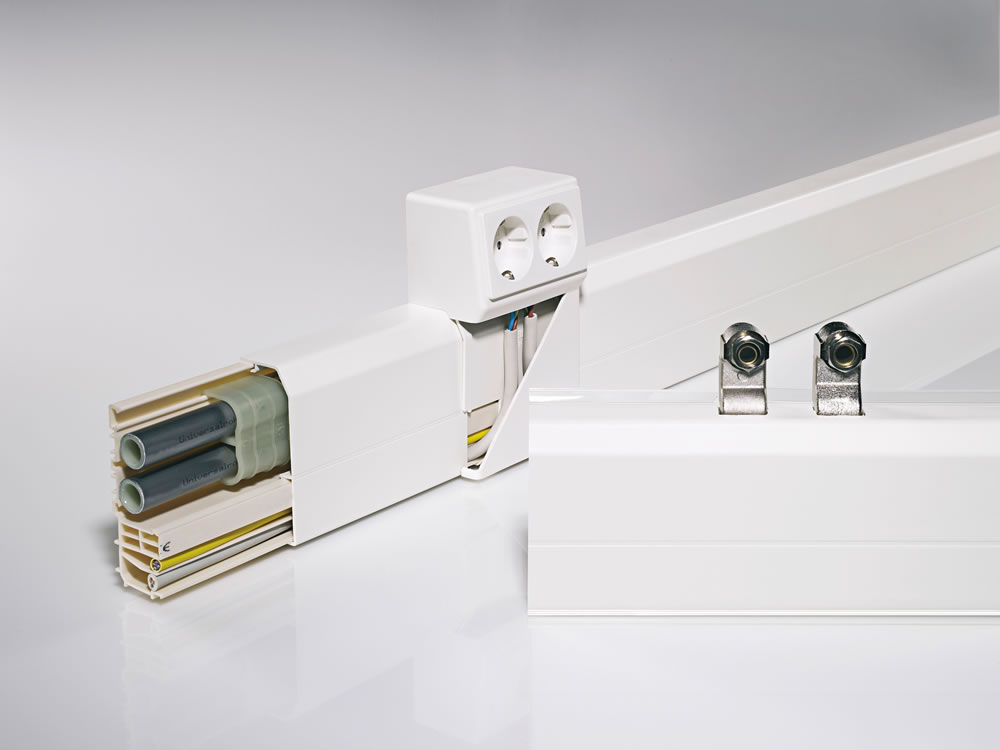

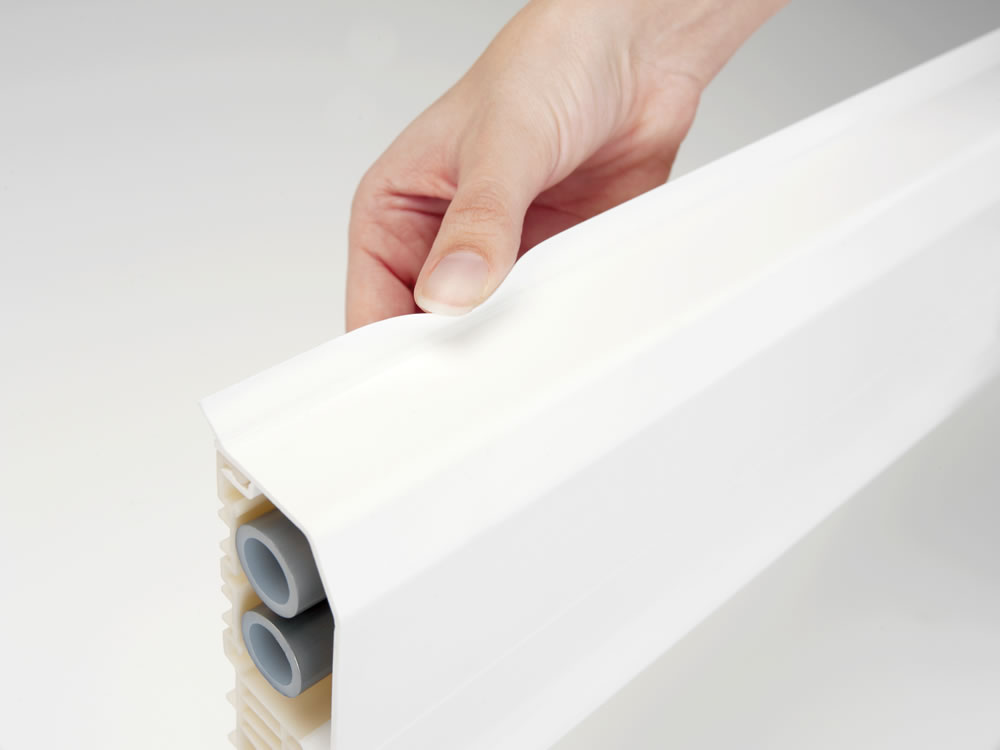

A 2 az 1-ben kialakításnak köszönhetően a fűtéscsövek és elektromos vezetékek együttesen kerülnek beépítésre a padlószegély csatorna alsó részébe. A csatorna perforált (hosszanti nyílásokkal ellátott) alsó része pedig jelentősen megkönnyíti a szerelést. Az egységes kialakítás lehetővé teszi, hogy a szerelvénytartó a csatorna bármely pontjára felszerelhető legyen.
Tömítőperemes csatorna felső rész
A RAUDUO csatornarendszer felső része opcionálisan választható 6 mm-es, keskenyedő gumi tömítőperemmel rendelkezik. Ezáltal a csatorna precízen a falra vagy a padlóra illeszthető akár régebbi épületek esetén is.
A tömítőperem további előnyei:
- különösen rugalmas az anyaga és elkeskenyedő peremvégei tökéletes és hézagmentes tömítést tesznek lehetővé
- szintezés 5 mm-ig lehetséges
- nincs beszivárgó szennyeződés

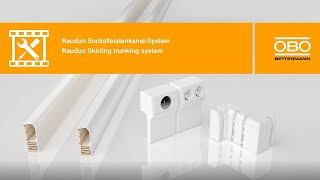

A RAUDUO rendszer elemei:

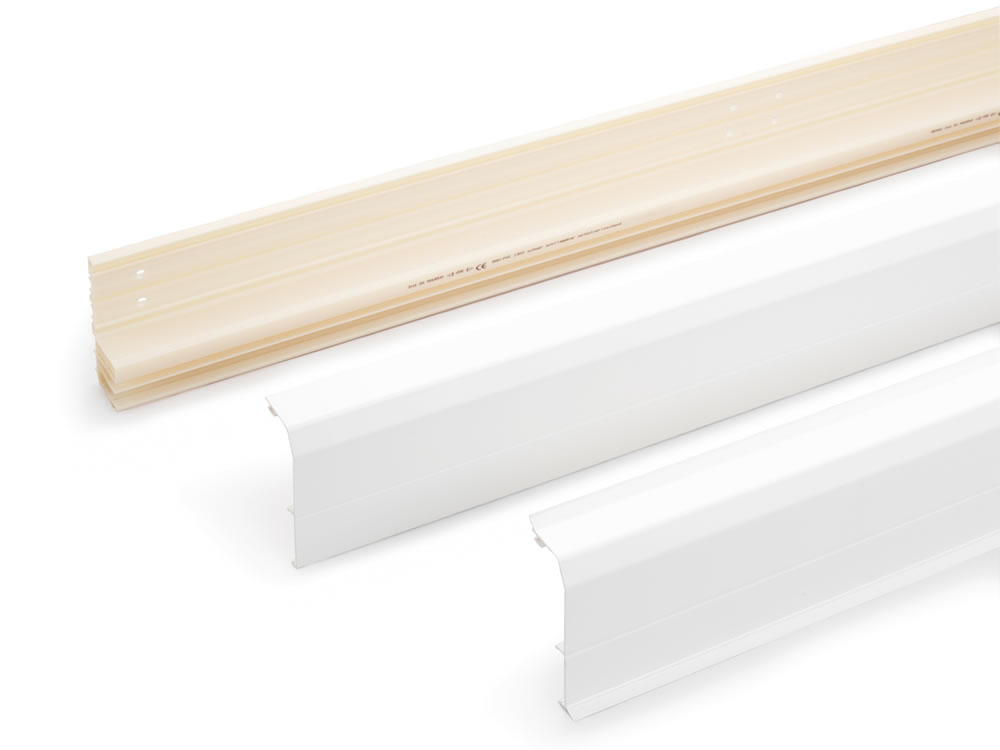

- csatorna alsó és felső rész
- belső sarokelem
- külső sarokelem
- toldásponti takaró elem

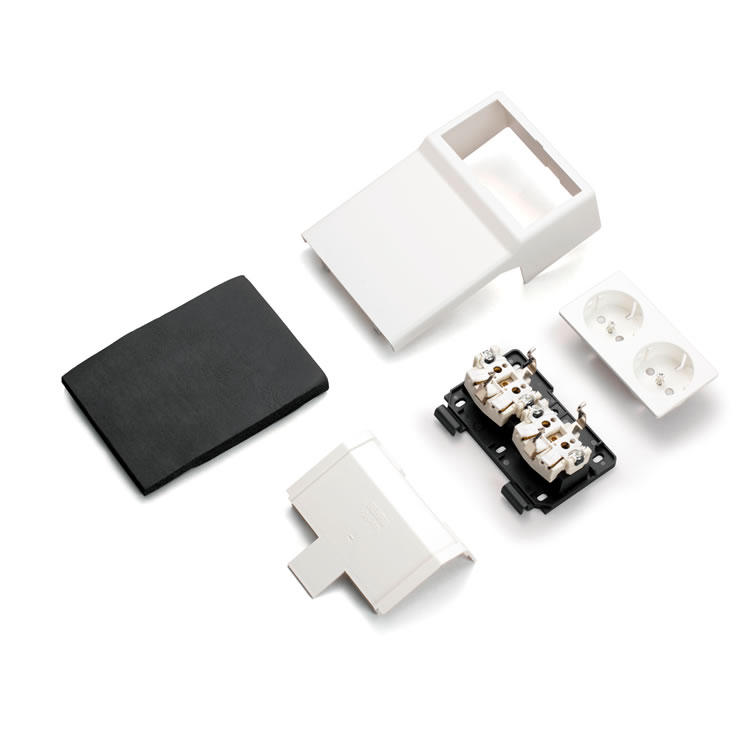

- szerelvénytartó, kettő beépített csatlakozóaljzattal
- szerelvénytartó üres, DIN 49075 szerinti szerelvények felszereléséhez rögzítőkörömmel
Néhány tipp és útmutatás a RAUDUO kombinált csatorna szereléséhez:

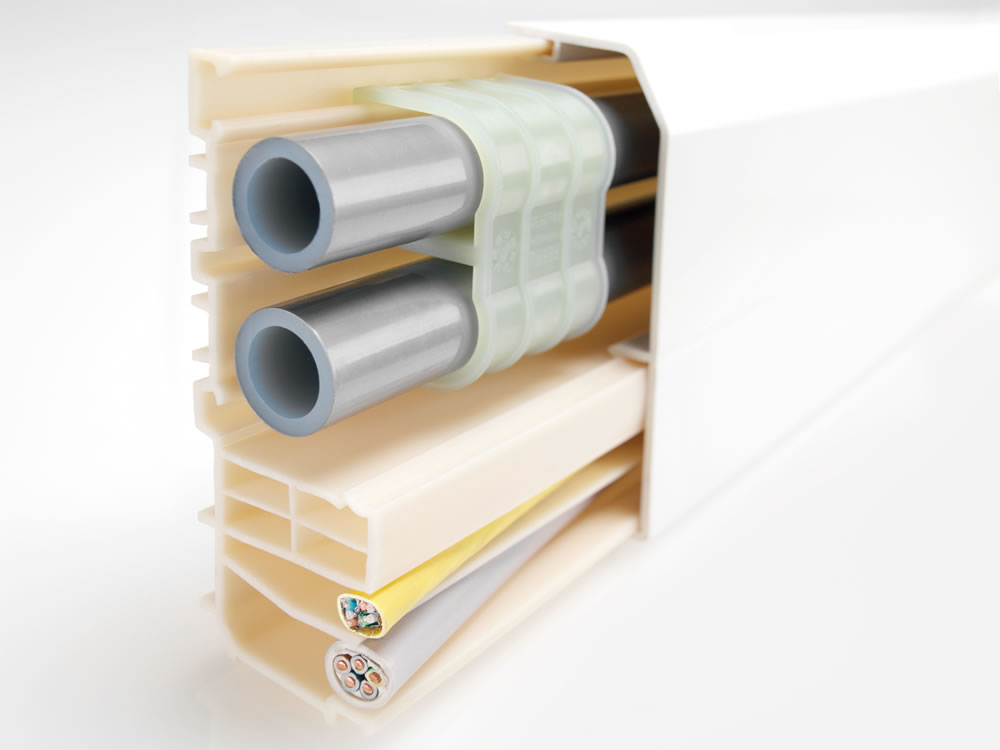

A RAUDUO csatornarendszer max. 20 mm-es (külső átmérő) fűtéscsőhöz lett tervezve és az alsó részbe pattintható fűtéscsőtartóval rögzíthető.
A fűtési részből az elektromos részbe történő hőátadás kizárása érdekében az alsó részeket gérbe kell vágni. Kedvezőtlen helyszíni viszonyok (egyenetlen falak, stb.) esetén javasolt a
kamraelválasztó rés szilikonnal történő lezárása.
A végelemek VDE-kompatibilis szereléséhez ragasztást kell alkalmazni.
Milyen fűtési hőmérsékletre tervezték a RAUDUO rendszert?

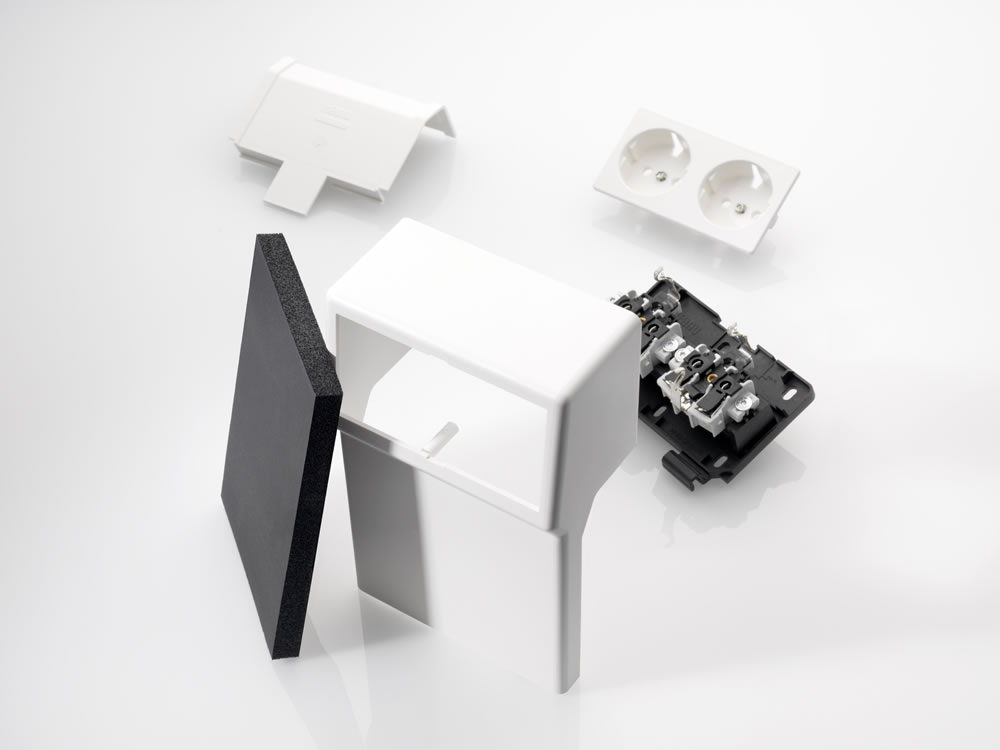

A RAUDUO rendszert 70 °C előremenő hőmérsékletre, illetve 55 °C visszatérő hőmérsékletre tervezték (a VDE információs jelentés szerint). Ettől magasabb, 90 °C előremenő, illetve 70 °C visszatérő hőmérséklet esetén a szerelvénytartó szigetelését "90 °C hőszigetelő elemmel" (cikkszám:6132175) kell ellátni.
SL padlószegély csatorna változatos szerelési megoldásokkal
A moduláris felépítésnek köszönhetően a kábelek elhelyezése még soha nem volt ilyen egyszerű és hatékony. Az összehangolt rendszerelemek biztosítják az egyedi és változatos energiaelosztást.
A padlószegély csatorna előnyei:
- Legyen szó régi vagy új épületről, az SL padlószegély csatornák széles körben használhatók.
- VDE által bevizsgált.
- A biztonsági előírásoknak megfelelő tartozékaival válik teljessé a portfólió.
- A klasszikus csatornák hossza 2 m, az alábbi méretekben érhetők el: 20×50 mm, 20×70 mm, 20×110 mm. Minden tartókeretes és rögzítőkarmos szabványos szerelvényhez csatlakoztatási lehetőséget biztosít.
- Minden csatornaméret elérhető hófehér (RAL 9010) kivitelben is.
A padlószegély csatorna három különböző méretben rendelhető, ezáltal minden helyiségben gond nélkül beépíthető:
- SL padlószegély csatorna a legjobb választás a padlószintre történő szereléshez.
- SL-T padlószegély csatorna esetén – a szőnyeg profilnak köszönhetően – szőnyegpadlóval történő burkolás lehetséges, így a csatorna tökéletesen illeszkedik a padlóburkolathoz, diszkréten beleolvadva az adott helyiség megjelenésébe.
- SL-L padlószegély csatorna gumi tömítő peremmel rendelkezik, mely kiválóan alkalmas egyenetlen falfelületekhez. A tömítő perem kiegyenlíti a fal és padló egyenetlenségeit.
Az SL, SL-L, illetve SL-T padlószegély csatornarendszer beépített válaszfallal felszerelt, ezáltal lehetővé teszi a különböző feszültségszintű vezetékek és kábelek ugyanazon csatornába történő együttes beépítését. 50, 70 és 110 mm-es magasságának, illetve 20 mm-es szélességének köszönhetően aligha különböztethetőek meg a normál padlószegélytől.
Miért is figyelemre méltó az SL padlószegély csatorna?
Az egységes kialakítás lehetővé teszi, hogy a szerelvénytartó a csatorna bármely pontjára felszerelhető legyen. A csatornarendszerekben kialakuló "kábelkáosznak"ezáltal örökre vége, mivel a csatlakozóaljzatokat, telefon-, audio- és PC-csatlakozókat pontosan ott lehet elhelyezni, ahol szükség van rájuk.

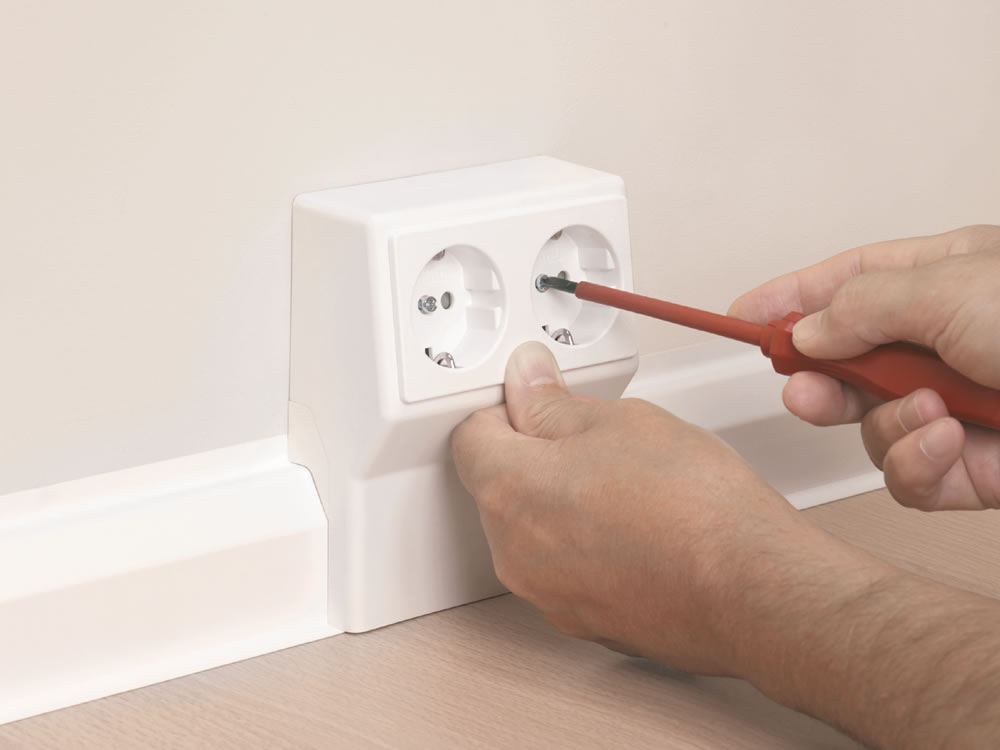

Az egymáshoz illeszkedő rendszerelemeknek köszönhetően a szabványos készülékek beépítése gyors és egyszerű. Ezek a rendszerelemek: falra csavarozható szerelvénytartó, felpattintható előlap, a szegély magasságának megfelelő kiegészítő lezáróelem.
