A KRL ismét megtalálta a megoldást a legújabb meddőkompenzálási kihívásokra
A KRL-SVG egy fokozatmentes fázisjavító berendezés induktív és kapacitív terhelések kompenzálására, valamint felharmonikus szűrésre egészen a 13. felharmonikusig (650 Hz).

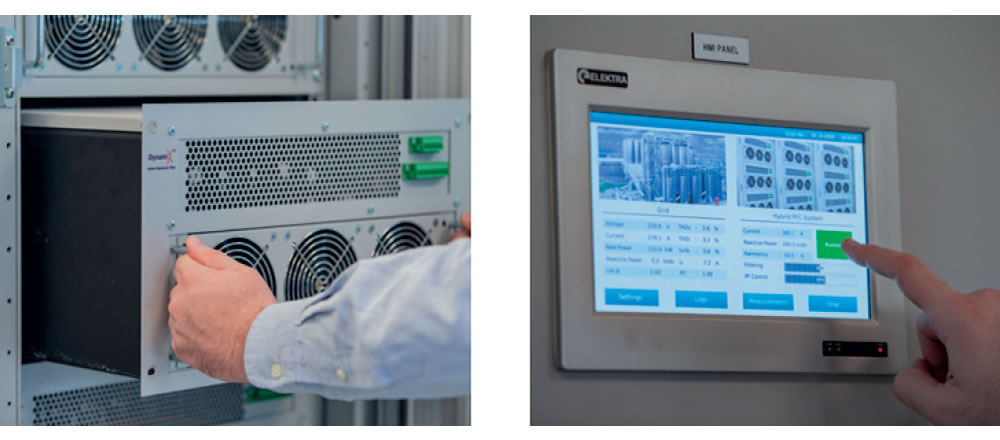

A mérések, illetve szerviztapasztalatok alapján kijelenthető, hogy az erősáramú hálózat jelentősen megváltozott az elmúlt években. A kapcsolóüzemű tápegységek, az egyenáramú motorok, a frekvenciaváltók a LED-es világítástechnika, a szabályozott hajtások teljesen új megoldásokat kívánnak. A KRL Kontrol Kft. legújabb terméke megoldást nyújt az új kihívásokra is. Az SVG (Static Var Generator) fokozatmentes fázisjavító berendezés alkalmas az induktív és a kapacitív meddőteljesítmények kompenzálására is. A korszerű, 20 kHz kapcsolási frekvenciájú inverter alapú technológiájának köszönhetően 20 kHz-es kapcsolási frekvenciával képes kompenzálni, így dinamikus terhelésváltozás esetén is garantálja a 0.99-es teljesítménytényezőt. A berendezés fejlett IGBT vezérléssel rendelkezik, így a hálózatba juttatott kapacitív és induktív áramokkal elkerülhető az alul- vagy túlkompenzálás. Az új SVG berendezés kompakt méretének köszönhetően 70%-kal kisebb helyigénnyel rendelkezik a hagyományos fázisjavító berendezésekhez képest.
Működési elve:
A külső áramváltó (ÁV) méri a terhelő áramot (a vezérléshez 3 db ÁV szükséges /5 A; 0,5S ; min 10 VA). A berendezés fejlett vezérlője követi az áramerősség változását és pontosan kiszámítja a meddőteljesítmény változási sebességét, majd PWM jelet küld az IGBT meghajtó kártyájára, amely az IGBT-t 20 kHz-en kapcsolja. Végül, az induktív vagy kapacitív teljesítmény kompenzáló áram létrejön az inverteren és az áramváltó érzékeli a kimenő áramot.
A KRL-SVG típusú berendezés nincs a meddőteljesítmény kompenzálására korlátozva. A továbbfejlesztésnek köszönhetően áram szimmetrizálása mellett képes a felharmonikusok szűrésére is egészen a 13. felharmonikusig (650Hz). Amennyiben az ellenőrző mérések alátámasztják és magasabb rendszámok nincsenek jelen a hálózaton, ez a legjobb, legkorszerűbb, leggazdaságosabb megoldás a fázisjavításra.
Szabványok: EN 50178, EN 55011, EN 61000-6-2, EN 61000-6-4, EN 61000-3-2, EN 61000-3-3, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000- 4-6, EN 61000-4-8, EN 61000-4-11
Minősítés: CE - ISO 9001 - ISO 14001 - ISO 45001
*400 V hálózati feszültségtől eltérő rendszer esetén kérjen egyedi ajánlatot.
*KRL-SVG berendezés esetében a nullavezető keresztmetszetét a fázisvezető kétszeres keresztmetszetére kell megválasztani.
Mérések alapján javasolt – kiindulásként – az SVG teljesítményét úgy választani, hogy a – valós – terhelő áram x 0,2 amper legyen. (A váltószám a kvar és az amper 400 V-os hálózaton között 1,44; 1 kvar=1,44 amper)
Fontos tervezési szempontok:

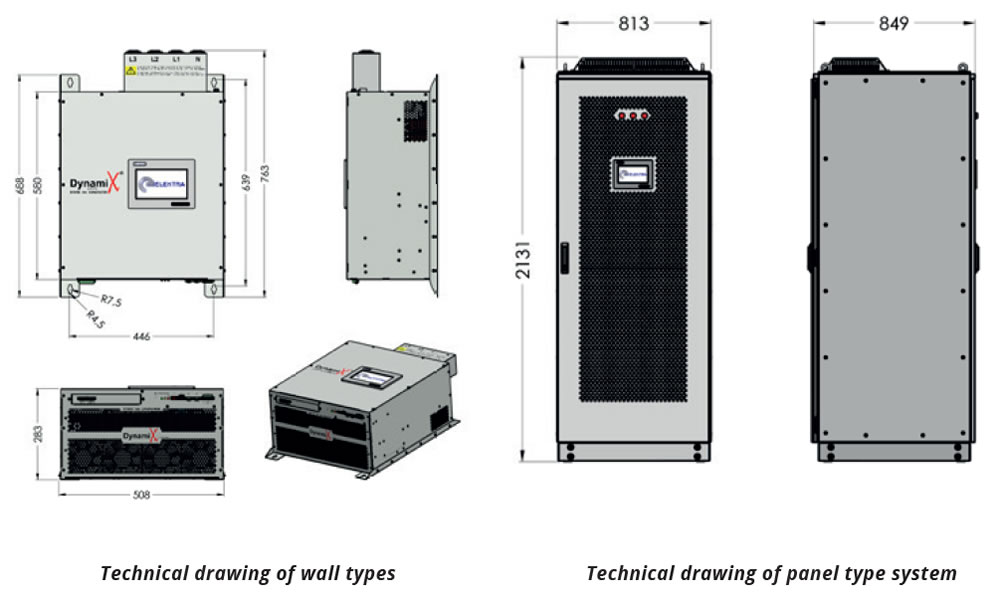

- Egy 800x800x2000 mm-es mezőbe max. 5 db 100 kvar-os rack modul azaz 500 kvar építhető be.
- Az 500 kvar SVG biztosítását 1000 A-re kell választani (kvar x 2 A).
- Az erőátviteli kábelkeresztmetszet 3x185 mm² Cu/fázis; PE vezető 3x185 mm² ; Nullavezető 2x3x185 mm² Cu.
- Helyigény: a 800x800x2000 mm-es mező mellé még be kell tervezni egy 600 mm széles és 800 mm mély mezőt kábelrendező szekrénynek. (Kábelrendező mező csak 300 kvar feletti teljesítmény esetén kell.)
A modulos kivitel előnye hogy az indokolt ellenőrző mérések után pontosan beállítható a szükséges teljesítmény. (20% bővítésnek helyet javasolt kihagyni!)
Figyelem!
2023 májusától elérhető a KRL kínálatában a hibrid fázisjavító termékük is.
1. Méretezési javaslat-példa:
1000 kW a betáplálási teljesítmény
0,95 az induló cos Ø (általában már nem rosszabb a hálózat)
0,98-ra kompenzálunk
A szükséges meddő: 125 kvar
Szükséges típus: KRL-FO7 A-125 kvar ; 189 Hz 7% fojtózott berendezés; fokozat 12,5 kvar szekrény mérete: 600x600x2000 mm ;

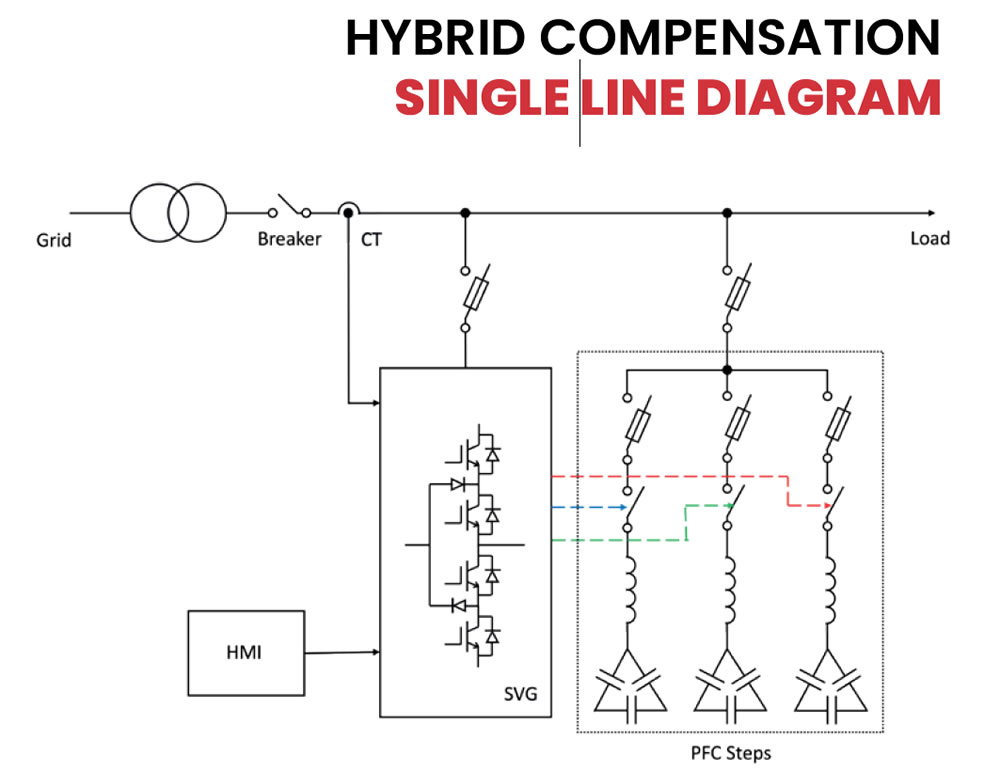

2. Méretezési javaslat-példa SVG választáshoz hibrid kialakításban:
- 1000 kW betáplálási teljesítmény (1440 A)
- A várható üzemi áram (tapasztalat alapján) kb. 400-500 A lesz.
- A tapasztalat alapján 20% lesz az SVG igény. 500 A x 0,2 = 100 A; (100/1,44=69,4 kvar) a választott legközelebbi szabványos érték 75 kvar SVG – itt van lehetőség fali vagy rack kivitelt választani.
Tehát a modellezett betápláláson meg kell valósítani egy 125 kvar-os klasszikus 189 Hz 7% torlófojtós fázisjavítást, ezt össze kell kapcsolni egy 75 kvar-os SVG-vel (az svg tud kompenzálni kapacitív irányban is és 13-ig harmonikust is szűr) szinte biztosan kijelenthető hogy a hálózat tehermentesítve lesz a meddőtől, mindegy hogy induktív vagy kapacitív az irány, sőt a harmonikusok is ki lesznek szűrve a 13-as rendszámig.
Amennyiben a felharmonikus tartalom miatt nem elegendő a 13. rendszámig történő szűrés, akkor aktív felharmonikus szűrő szükséges.
A választáshoz, tervezéshez alkalmazza a KRL tervezési segédletet itt.
