Gipsz alapú építőlemez kültéri alkalmazása
A szerelt gipszkarton szerkezetek alkalmazásának előnye nem áll meg a tűzgátlásnál, hiszen ezek a rendszerek kiváló hanggátlók, továbbá a technológia rugalmassága és gyorsasága is komoly érv a szerelt szerkezet mellett. Az utóbbi évek komoly fejlesztéseinek eredményeként ma már elérhető a Rigips Glasroc® X gipsz alapú építőlemez, amely alkalmas arra, hogy szerelt homlokzati fal készüljön vele.
A szerelt homlokzati vázkitöltő fal alapreceptje valójában nagyon egyszerű: végy egy szerelt falat, és tegyél rá homlokzatborítást. A probléma természetesen ennél összetettebb, hiszen a kültéri szerkezeteknél a tűz- és hanggátlás, valamint a mechanikai védelem mellett a statikai méretezés szükségessége, továbbá a hő- és páratechnika kérdése is felmerül. A szerkezet lelke mégis az az építőlemez, amely a homlokzat felületképzését, vagy még gyakrabban a homlokzati hőszigetelő rendszert fogadja.
Miben különbözik a Glasroc® X a gipszkartonoktól?
A normál gipszkartonoknál alkalmazott papírborítás helyett a felületébe üvegszálhálót ágyaznak, és a penész megtelepedését gátló impregnálást is kap. A kültéri alkalmazás miatt fontos, hogy rendkívül mérettartó legyen mind hőmérséklet, mind páraváltozás hatására. Ellenáll a csapadéknak, fagynak, napsütésnek, szélnek. Felülete közvetlenül vakolható, de természetesen homlokzati hőszigetelő rendszer fogadására is alkalmas. Vízfelvétele minimális. Tűzvédelmi osztálya: A1.
Ugyanakkor tömege, vastagsága, darabolhatósága és szerelhetősége nagyjából megegyezik a gipszkartonoknál megszokottal.
Óriási előnye, hogy az illesztéseknél megfelelően tömített Glasroc® X felület hónapokon keresztül csupaszon maradhat, azaz a vázkitöltő fal szerelése és a homlokzati hőszigetelő rendszer elkészítése között jelentős idő telhet el az építkezés folyamatainak igénye szerint.
A szerelt vázkitöltő falrendszerhez megfelelően méretezett és korrózióvédelemmel ellátott vázszerkezet szükséges, továbbá elengedhetetlen az energetikai, tűzvédelmi és hanggátlási előírásokat kielégítő rétegrend.
A Glasroc® X homlokzati vázkitöltő falrendszer rétegrendjét a Magyarországon elérhető minőségi Saint-Gobain termékekből állították össze, és az ÉMI-ben a beépítéshez szükséges összes vizsgálatot elvégeztették.
Vizsgálati eredmények
Tűzgátlás:
EI 60
Homlokzati tűzterjedés:
Th = 45 perc
Hanggátlás:
Rw = 53 dB
Hőátbocsátási tényező:
U = 0,15 W/m²K

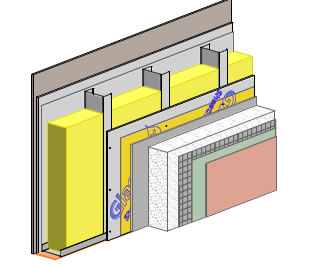

A bevizsgált rétegrend
- Rigips RB 12,5 mm gipszkarton
- Rigips Habito 12,5 mm gipszkarton
- Isover Vario KM Duplex fólia 140 mm horganyzott acél profilváz, benne 120 mm Isover Uniroll Plus hőszigetelés
- Isover tetőfólia
- Rigips Glasroc® X 12,5 mm építőlemez
- webercol bond primer tapadóhíd
- webertherm M701 ragasztó EPS 80 szigetelés (max. 20 cm) – a nyílások fölött min. 200 mm kőzetgyapot tűzvédelmi sávval, SRD-5 dübellel (6 db/m²) rögzítve
- webertherm 145 g/m² üvegszövet háló 3,5 mm
- webertherm M701 ragasztó
- webertherm primer vékonyvakolat alapozó vakolat
Az ÉMI vizsgálatok alapján a szerelt szerkezetre legfeljebb 200 mm vastagságú EPS hőszigetelés kerülhet a nyílások feletti 200 mm magas kőzetgyapot tűzvédelmi célú sávval. A homlokzati hőszigetelés kőzetgyapottal is készíthető, ebben az esetben a hőszigetelést webertherm mineral ragasztóval kell a felületre rögzíteni.
A Glasroc® X rendszer nemcsak függőleges vázkitöltő falként, hanem például A1 tűzvédelmi osztályú kültéri álmennyezetként vagy attikafalként is szerelhető. A rétegrend összeállításában érdemes a rendszergyártó segítségét kérni.
