Alkalmazásával a szerelés gyors, egyszerű és független az időjárási viszonyoktól
Az ACT rendszerrel (Advanced Curtain wall Technique) a fischer építészeknek és
tervezőknek kínál innovatív, magas színvonalú, all-inclusive rendszert szellőztetett
homlokzati rendszerekhez. A fischer ACT rendszer megnyitja az utat az esztétikus, komplex
homlokzatok egyszerű és költséghatékony tervezéséhez. Ez az FZP II
fischer Zykon panel horgonynak köszönhető, amely tulajdonképpen
egy előre kifúrt hátsókúpos furatba telepített feszítésmentes rögzítő
rendszer. Ezzel a technológiával többszörös tönkremeneteli értékek
érhetőek el, mint a hagyományos rögzítés esetén. Mivel a horgony
pozicionálásának optimalizálása lehetséges, ezért a panelon belüli
hajlítónyomatékok 50%-kal kisebbek a hagyományos rendszerekkel
összehasonlítva. Ez kisebb panel vastagságot és nagyobb méretű
táblák alkalmazását teszi lehetővé. Ezen kívül a különböző panel vastagságok
esetén kompenzáció lehetséges a távtartó horgony típusok
használatával.
Az ACT technológia tökéletesen ötvözi a panel horgonyok használatát az egyedi tartószerkezetekkel és a kifinomult fúrási technológiával. Ez megtérül az építkezéseken, ahol a szerelés ezáltal gyors, egyszerű és független az időjárási viszonyoktól. A szerelési idő csökken - és így a költségek is.
Az ACT technológia tökéletesen ötvözi a panel horgonyok használatát az egyedi tartószerkezetekkel és a kifinomult fúrási technológiával. Ez megtérül az építkezéseken, ahol a szerelés ezáltal gyors, egyszerű és független az időjárási viszonyoktól. A szerelési idő csökken - és így a költségek is.
A terméskő homlokzatburkoló lapok rögzítésére szolgáló hátsókúpos dübelek élvonalbeli technológiának számítanak. A legújabb ETA-engedély négy csoportra osztja a terméskő homlokzatburkoló lapokat. A homlokzatburkolás szempontjából szóba jövő valamennyi terméskőfajtára így valójában egyetlen engedély vonatkozik. A fischer FZP-rendszer az engedélyben felsorolt valamennyi kőminőség esetében különösen gazdaságos felhasználást tesz lehetővé.
A nemrég frissített ETA-05/0266 Európai Műszaki Engedély először veszi figyelembe a különböző jellemzőkkel bíró homlokzati burkolólapok szilárdsági értékeit, az öregedésnek a terméskövek szilárdsági értékeire gyakorolt hatását pedig egy expozíciós tényezővel fejezi ki.

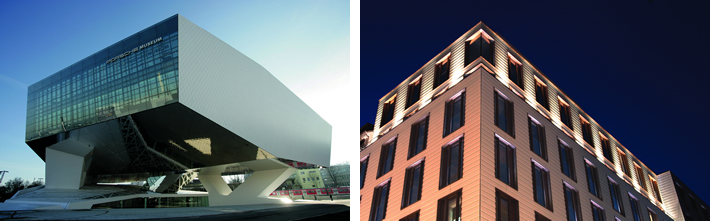

Terméskő lapokat gyakran használnak minőségi, hátulról szellőztetett, vegyes és függönyfalas homlokzatok burkolóanyagaként. A terméskő homlokzatburkoló lapokra vonatkozó követelmények, valamint azok méretezése a DIN 18516-3 szabványban szerepel, 1995 óta pedig léteznek általános építőipari engedélyek a homlokzatburkoló lapok rögzítésére szolgáló hátsókúpos dübelekre is. A hagyományos rendszerekkel összehasonlítva a hátsókúpos dübelekre vonatkozó engedélyeknek megvan az az előnye, hogy azokat nem korlátozta semmilyen már meglévő szabvány, így a hátsókúpos technológiában rejlő kapacitás teljes mértékben kiaknázható. Ez azt jelenti, hogy a statikai feltételezések és számítások így lényegesen könnyebben és gyorsabban elkészíthetők.
A nemrég frissített ETA-05/0266 Európai Műszaki Engedély először veszi figyelembe a különböző jellemzőkkel bíró homlokzati burkolólapok szilárdsági értékeit, az öregedésnek a terméskövek szilárdsági értékeire gyakorolt hatását pedig egy expozíciós tényezővel fejezi ki.
Terméskő lapokat gyakran használnak minőségi, hátulról szellőztetett, vegyes és függönyfalas homlokzatok burkolóanyagaként. A terméskő homlokzatburkoló lapokra vonatkozó követelmények, valamint azok méretezése a DIN 18516-3 szabványban szerepel, 1995 óta pedig léteznek általános építőipari engedélyek a homlokzatburkoló lapok rögzítésére szolgáló hátsókúpos dübelekre is. A hagyományos rendszerekkel összehasonlítva a hátsókúpos dübelekre vonatkozó engedélyeknek megvan az az előnye, hogy azokat nem korlátozta semmilyen már meglévő szabvány, így a hátsókúpos technológiában rejlő kapacitás teljes mértékben kiaknázható. Ez azt jelenti, hogy a statikai feltételezések és számítások így lényegesen könnyebben és gyorsabban elkészíthetők.
Világosan meghatározott felhasználási területek
Az Európai Műszaki Engedélyekkel (ETA) szemben támasztott követelmények azon a feltételezésen alapulnak, hogy a dübel várható hasznos élettartama 50 év. A dübel kültéri felhasználásra engedélyezett, ugyanakkor különösen agresszív közegekben, például fedett uszodák klórtartalmú környezetében vagy olyan alagutakban, ahol jégtelenítő folyadékot használnak, nem alkalmazható. A termésköveknek meg kell felelniük az EN 1469:2004 szabványnak, és az alábbi csoportok egyikébe kell tartozniuk:

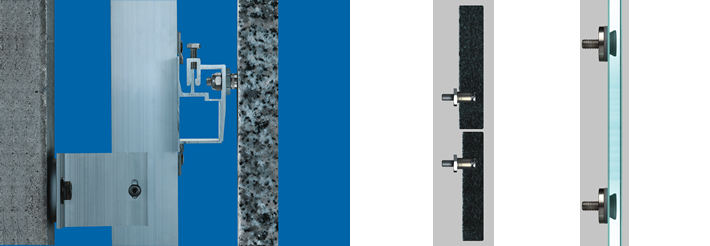

A homlokzatburkoló lapokat négyszög alakban elrendezett négy dübellel kell feszítésmentesen a megfelelő tartószerkezethez rögzíteni. A nyílászárók káváját ezenkívül süllyesztett dübelekkel és sarokvasakkal lehet szerelni. Az EN 1469 szabvány szerinti, válogatott terméskőből készült homlokzatburkoló lapok hátoldali szereléséhez kifejlesztett fischer Zykon-horog piacra kerülése óta folyamatosan kiváló teljesítményt nyújt távolságtartó és süllyesztett szerelésnél egyaránt.
A maximális lapméret 3,0 m² maximum 3,0 méteres oldalhossz mellett. A névleges lapvastagság minimum 20 mm, a IV. kőzetcsoport és a bazaltláva esetében pedig 30 mm. A fischer FZP M6-os és M8-as metrikus menetes szárakkal, valamint M6-os belsőmenetes horgokkal használható, névleges rögzítési mélysége 12 és 25 mm között lehet. Homlokzatburkoló lapoknál a minimális széltávolság 50 mm, a nyílászárók kávájánál pedig 40 mm. Bármely két dübel tengelytávolságának meg kell haladnia a rögzítési mélység nyolcszorosát, hogy az esetleges kúpos kiszakadások egymást ne befolyásolhassák. Távolságtartó szerelés esetén a homlokzatburkoló lap névleges lapvastagságának 40%-át meg kell tartani.
Az engedélyezési eljárás során a dübeles rögzítés használhatóságát számos különböző teszttel sikerült igazolni: centrális húzás, nyírás, ferde húzás, épületelemek tesztelése, dinamikus és statikus terhelés, valamint fagyás/kiolvadás során vizsgált működőképesség, illetve vízfelvétel utáni működőképesség.
A fischer ACT rendszerről bővebben olvashat, ha a hír alatti termékképre kattint, amennyiben árajánlatot, egyéb információt vagy katalógust szeretne kérni a fischer Hungária Bt. munkatársától, használja a megfelelő gombot.
Az Európai Műszaki Engedélyekkel (ETA) szemben támasztott követelmények azon a feltételezésen alapulnak, hogy a dübel várható hasznos élettartama 50 év. A dübel kültéri felhasználásra engedélyezett, ugyanakkor különösen agresszív közegekben, például fedett uszodák klórtartalmú környezetében vagy olyan alagutakban, ahol jégtelenítő folyadékot használnak, nem alkalmazható. A termésköveknek meg kell felelniük az EN 1469:2004 szabványnak, és az alábbi csoportok egyikébe kell tartozniuk:
- I. csoport: kiváló minőségű mélységi magmás kőzetek, pl. gránit, biotit-gránit és gabbró
- II. csoport: metamorf kőzetek keménykő-tulajdonságokkal, pl. kvarcit, granulit és gneisz
- III. csoport: kiváló minőségű kiömlési magmás kőzetek, pl. bazalt és bazaltláva
- IV. csoport: üledékes kőzetek keménykő-tulajdonságokkal, pl. mészkő és homokkő.
A homlokzatburkoló lapokat négyszög alakban elrendezett négy dübellel kell feszítésmentesen a megfelelő tartószerkezethez rögzíteni. A nyílászárók káváját ezenkívül süllyesztett dübelekkel és sarokvasakkal lehet szerelni. Az EN 1469 szabvány szerinti, válogatott terméskőből készült homlokzatburkoló lapok hátoldali szereléséhez kifejlesztett fischer Zykon-horog piacra kerülése óta folyamatosan kiváló teljesítményt nyújt távolságtartó és süllyesztett szerelésnél egyaránt.
A maximális lapméret 3,0 m² maximum 3,0 méteres oldalhossz mellett. A névleges lapvastagság minimum 20 mm, a IV. kőzetcsoport és a bazaltláva esetében pedig 30 mm. A fischer FZP M6-os és M8-as metrikus menetes szárakkal, valamint M6-os belsőmenetes horgokkal használható, névleges rögzítési mélysége 12 és 25 mm között lehet. Homlokzatburkoló lapoknál a minimális széltávolság 50 mm, a nyílászárók kávájánál pedig 40 mm. Bármely két dübel tengelytávolságának meg kell haladnia a rögzítési mélység nyolcszorosát, hogy az esetleges kúpos kiszakadások egymást ne befolyásolhassák. Távolságtartó szerelés esetén a homlokzatburkoló lap névleges lapvastagságának 40%-át meg kell tartani.
Az engedélyezési eljárás során a dübeles rögzítés használhatóságát számos különböző teszttel sikerült igazolni: centrális húzás, nyírás, ferde húzás, épületelemek tesztelése, dinamikus és statikus terhelés, valamint fagyás/kiolvadás során vizsgált működőképesség, illetve vízfelvétel utáni működőképesség.
A fischer ACT rendszerről bővebben olvashat, ha a hír alatti termékképre kattint, amennyiben árajánlatot, egyéb információt vagy katalógust szeretne kérni a fischer Hungária Bt. munkatársától, használja a megfelelő gombot.
