Rugalmas alkalmazás és széleskörű csatlakozási opciók 1/21 és 2/22 Ex zónákban
A potenciálkiegyenlítési rendszerek képezik a biztonságos üzem alapját. Annak érdekében, hogy megszüntessük a potenciálkülönbségeket és megelőzzük a veszélyes érintési feszültségeket, minden villamosan vezetőképes részt be kell kötni a potenciálkiegyenlítési rendszerbe.
A villám-részáramok különösen veszélyesek robbanásveszélyes térben. Azért, hogy az alkalmazottak és a berendezések biztonságban legyenek, az üzemeltetőnek kötelessége a védelem kialakítása.

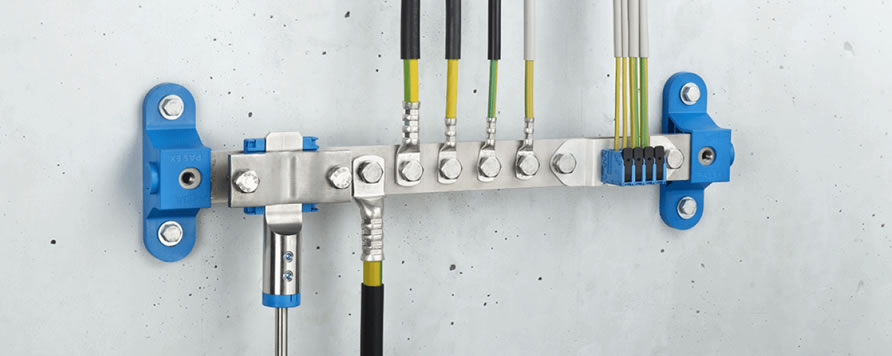

Az új PAS EX potenciálkiegyenlítő sínek alkalmazhatók Ex zóna 1/21-ben és 2/22-ben. Gyújtószikramentes módon működnek és a csatlakozások védettek a kilazulás ellen.

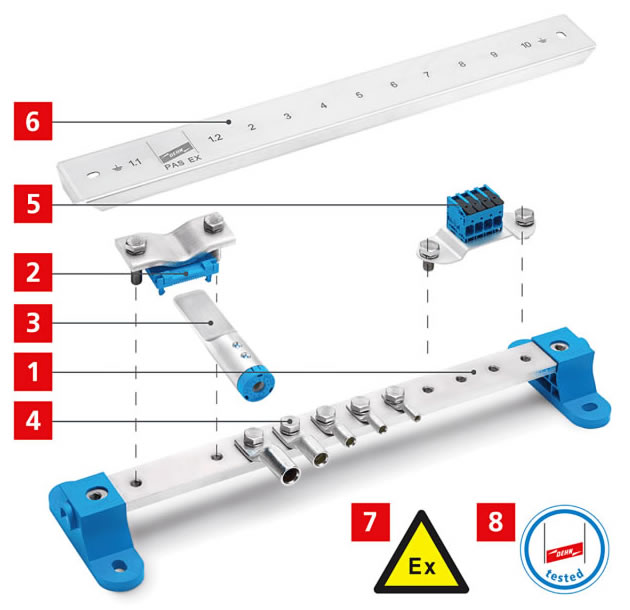

Az új Ex-es potenciálkiegyenlítő sín az alábbi tulajdonságokkal rendelkezik:
- Rugalmas csatlakozási lehetőségek – potenciálkiegyenlítő sín rozsdamentes kivitelben (V2A) két verzióban (hosszú 11 és rövid 7 csatlakozási lehetőséggel)
- Laposacél csatlakoztatása – definiált kábelvezetés 30 vagy 40 mm-es laposacél csatlakoztatásához
- Kör keresztmetszetű huzal csatlakoztatása – kör keresztmetszetű huzal csatlakoztatása max. 10 mm átmérőig, adapter használatával
- Kábelsaru csatlakoztatása – M10 csatlakozófurat menettel, vezetékek könnyű csatlakozásához, egészen 95 mm²-ig
- Rugós (Push-in) kapocs – sodrott és tömör vezetékek csatlakoztatása szerszám nélkül (4-16 mm²)
- Fedél a csatlakozások megjelöléséhez – a csatlakozások könnyű azonosításához
- Univerzális alkalmazás – 1/21 és 2/22 Ex zónákban
- Bevizsgált megoldás – gyújtószikramentes 100 kA (10/350 µs) villámáramig és 50 Hz-es zárlati áramok esetében

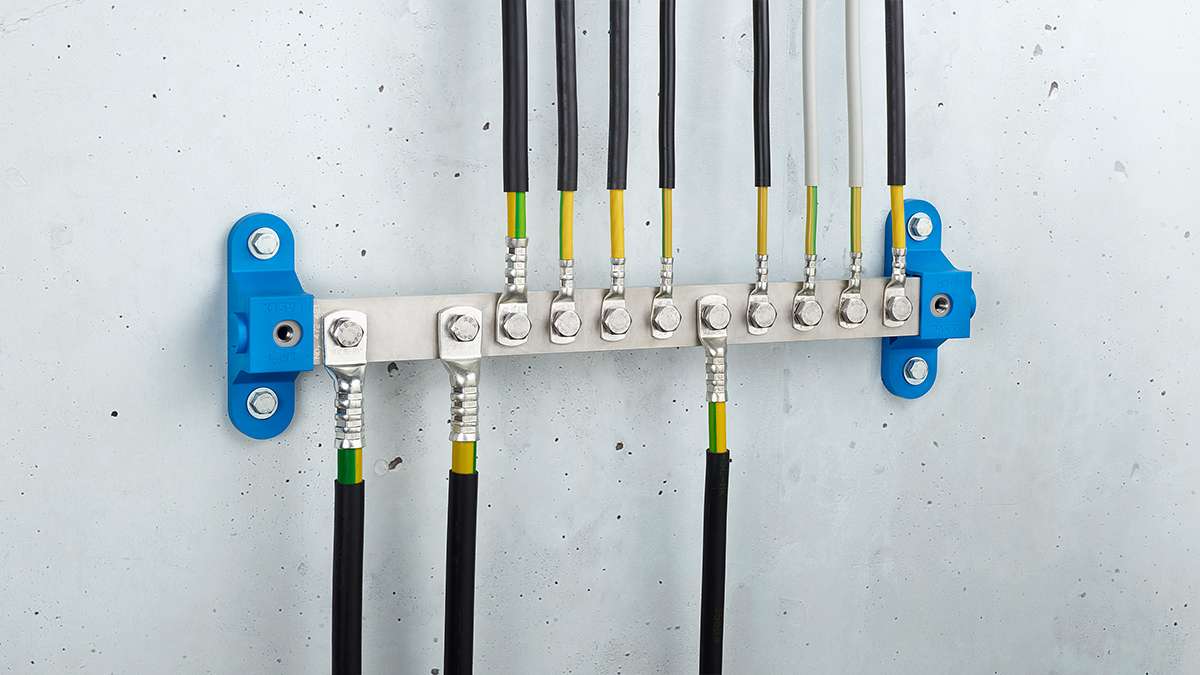

Kábelsaru csatlakoztatása
Menetes furat, rugós alátét a kilazulás ellen.
Előny: gyorsabb és könnyebb csatlakozás kiegészítő csavaranya nélkül.

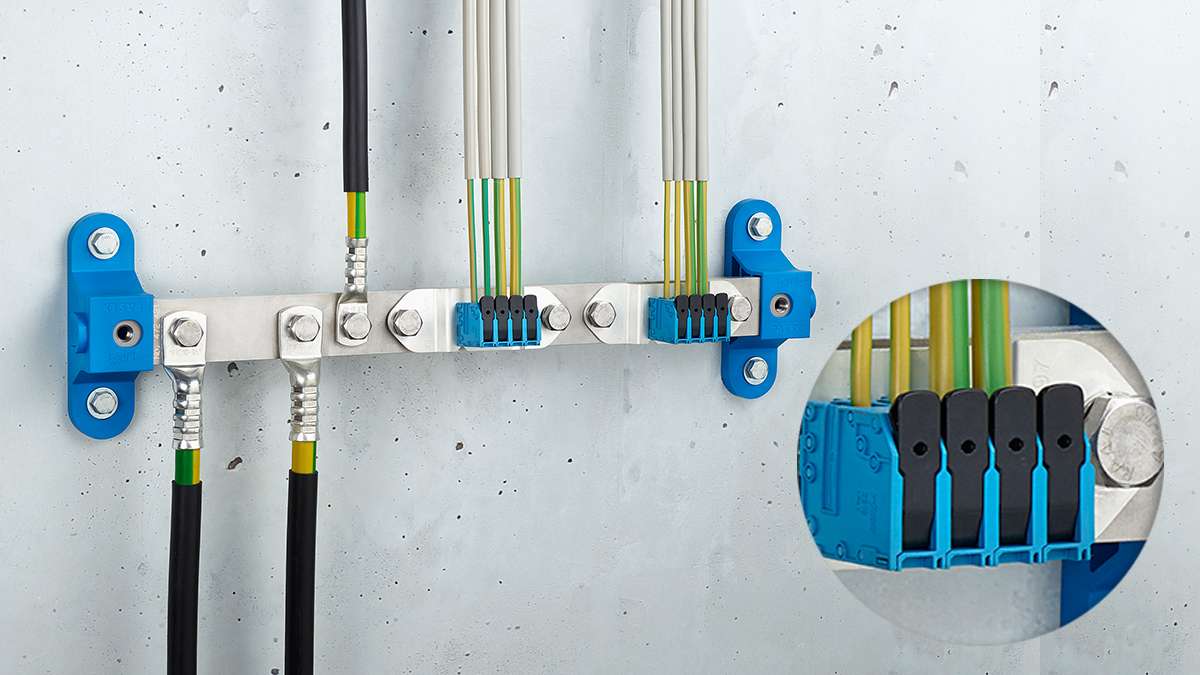

Rugós (Push-in) csatlakozás
Sodrott és tömör vezetékek csatlakoztatása 16 mm²-ig.
Előny: gyors és könnyű csatlakoztatás szerszám nélkül.

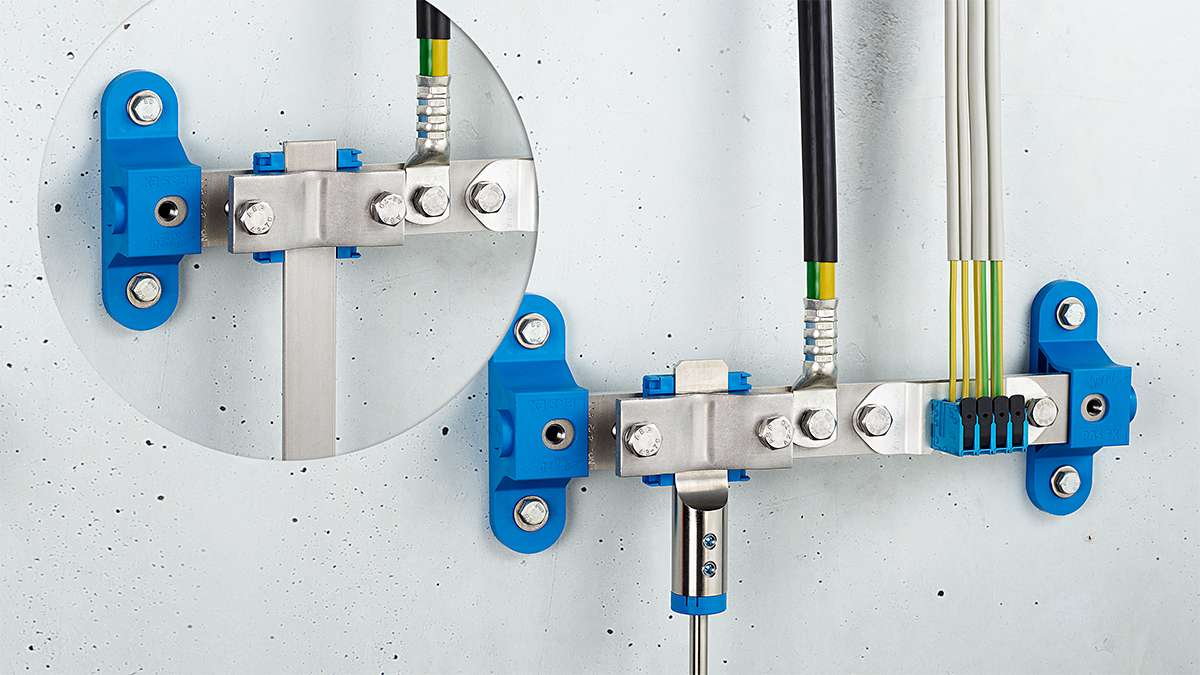

Lapos és kör keresztmetszetű vezetők csatlakoztatása
Laposacél (30 vagy 40 mm) és kör keresztmetszetű vezeték (max. Ø 10 mm) csatlakoztatása lehetséges adapter segítségével.
Előny: az adapterek lehetővé teszik a határozott, szikrázásmentes csatlakozást a vezeték és a potenciálkiegyenlítő sín között, megakadályozva a vezetékek és a kapocs csavarjának érintkezését.
