A vésztúlfolyó speciális lombkosarának magassága 28-68 mm-ig menetesen állítható
A klímaváltozással párhuzamosan egyre gyakrabban tapasztalhatunk a szokásosnál jóval intenzívebb csapadék tevékenységet. Az erre való épületgépészeti felkészülés jegyében ajánlják állítható túlfolyóperem-magasságú vésztúlfolyóikat.

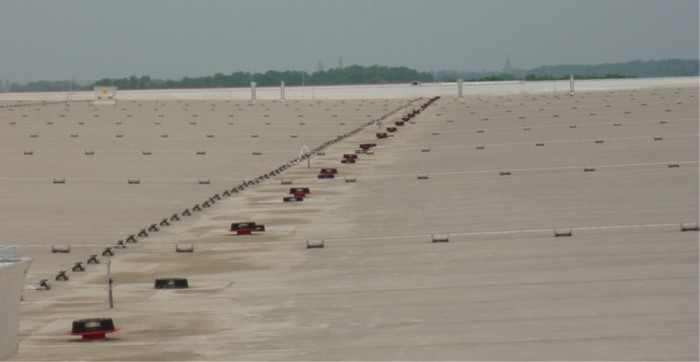

Általában a lehulló csapadékot megfelelő lapostető lefolyókkal szokták elvezetni, melyek lehetnek klasszikus, gravitációs, illetve leszívó-, un. vákuumos rendszerűek. A számítások, méretezés és tervezés a földrajzi helynek megfelelően nyilvántartott "5 éves" esőintenzitási adatok (l/(s x ha)) alapján készülnek. Azonban a szintén elfogadott és dokumentált esemény, a "100 éves" esővíz hozam mely esetén a tervezettet jelentősen meghaladó csapadék hullik. Ez esetben a többlet mennyiséget a kiépített alap rendszer már nem tudja elvezetni. Erre való tekintettel szükséges és fontos kiépíteni egy, az alap rendszertől független vésztúlfolyó rendszert is, mely képes a csapadéktöbbletet biztonsággal a tetőről lejuttatni. Erre nagyon nagy szükség van, hiszen ennek hiányában az épület tetőszerkezete a feltorlódó csapadéktól túlterhelődhet, a szerkezet sérülhet.
Ezt a követelményt a gyakorlatban nem mindig veszik komolyan, gyakran elhanyagolják a kérdést, vagy vésztúlfolyóként nem megfelelően hatékony megoldásokat alkalmaznak. A vésztúlfolyó igényt gyakran alul tervezik, vagy sokszor egyáltalán nem is terveznek vele. Ilyenkor, egy-egy szokottnál intenzívebb csapadék esetén a lapostetőn emelkedő vízszint túlérhet a vízszigetelés felhajtásain és a víz bejuthat a hőszigetelésbe, illetve az épületbe, ahol ázási károkat okozhat, amit magas költséggel jár elhárítani, nem beszélve a legrosszabb esetről, amikor a tetőszerkezet is leszakadhat. A vésztúlfolyó beépítését szabvány írja elő (ÖNORM B1501:2015)
A neves osztrák családi vállalkozás, a HL Hutterer & Lechner GmbH újdonságként mutatja be önálló lefolyó családját a HL62Safe és HL64Safe lapostető vésztúlfolyókat. Az óriási, 12,8 l/s teljesítményének köszönhetően csökkenthető a vésztúlfolyók száma - a hétköznapi attika átvezetéseket véve például - tizedére csökkenthető. Természetesen a HL vésztúlfolyók alkalmazásával az anyag- és munkaköltségek is jelentősen csökkennek.
Általában a lehulló csapadékot megfelelő lapostető lefolyókkal szokták elvezetni, melyek lehetnek klasszikus, gravitációs, illetve leszívó-, un. vákuumos rendszerűek. A számítások, méretezés és tervezés a földrajzi helynek megfelelően nyilvántartott "5 éves" esőintenzitási adatok (l/(s x ha)) alapján készülnek. Azonban a szintén elfogadott és dokumentált esemény, a "100 éves" esővíz hozam mely esetén a tervezettet jelentősen meghaladó csapadék hullik. Ez esetben a többlet mennyiséget a kiépített alap rendszer már nem tudja elvezetni. Erre való tekintettel szükséges és fontos kiépíteni egy, az alap rendszertől független vésztúlfolyó rendszert is, mely képes a csapadéktöbbletet biztonsággal a tetőről lejuttatni. Erre nagyon nagy szükség van, hiszen ennek hiányában az épület tetőszerkezete a feltorlódó csapadéktól túlterhelődhet, a szerkezet sérülhet.
Ezt a követelményt a gyakorlatban nem mindig veszik komolyan, gyakran elhanyagolják a kérdést, vagy vésztúlfolyóként nem megfelelően hatékony megoldásokat alkalmaznak. A vésztúlfolyó igényt gyakran alul tervezik, vagy sokszor egyáltalán nem is terveznek vele. Ilyenkor, egy-egy szokottnál intenzívebb csapadék esetén a lapostetőn emelkedő vízszint túlérhet a vízszigetelés felhajtásain és a víz bejuthat a hőszigetelésbe, illetve az épületbe, ahol ázási károkat okozhat, amit magas költséggel jár elhárítani, nem beszélve a legrosszabb esetről, amikor a tetőszerkezet is leszakadhat. A vésztúlfolyó beépítését szabvány írja elő (ÖNORM B1501:2015)
A neves osztrák családi vállalkozás, a HL Hutterer & Lechner GmbH újdonságként mutatja be önálló lefolyó családját a HL62Safe és HL64Safe lapostető vésztúlfolyókat. Az óriási, 12,8 l/s teljesítményének köszönhetően csökkenthető a vésztúlfolyók száma - a hétköznapi attika átvezetéseket véve például - tizedére csökkenthető. Természetesen a HL vésztúlfolyók alkalmazásával az anyag- és munkaköltségek is jelentősen csökkennek.
A HL Hutterer & Lechner GmbH termékkatalógusában európai szakmai intézetek által hitelesített számítási példa mutatja be a vésztúlfolyóval elvezetendő csapadék mennyiségének kiszámítását, illetve a példaként felhozott épület esetében kalkulálja a szükséges lefolyóelemek számát több különböző vésztúlfolyó megoldás esetében is.

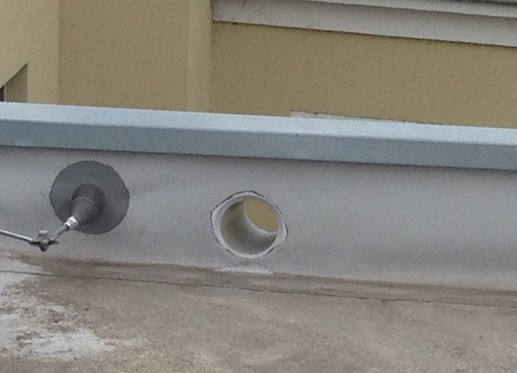

1. eset: DN100 kör keresztmetszetű vésztúlfolyó az attikán keresztül
A kalkuláció szerint átvezetésenként a folyásfenekétől mért 35 mm torlómagasság esetén 1 liter/s teljesítmény várható, így összesen 44 db attika átvezetést kellene beépítenünk ebből a fajtából.
Szükséges DN100 átvezetés: 44 db
A kalkuláció szerint átvezetésenként a folyásfenekétől mért 35 mm torlómagasság esetén 1 liter/s teljesítmény várható, így összesen 44 db attika átvezetést kellene beépítenünk ebből a fajtából.
Szükséges DN100 átvezetés: 44 db

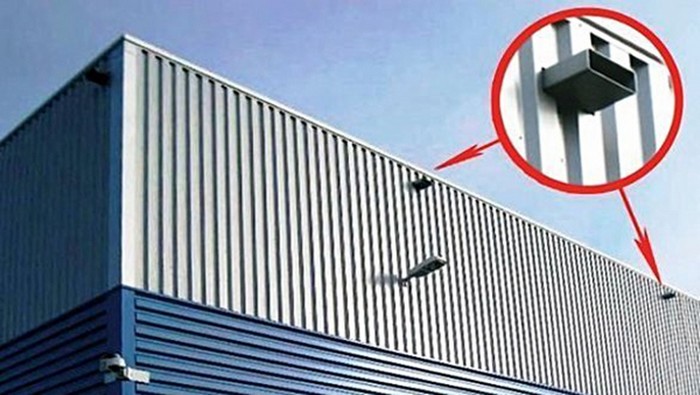

2. eset: Négyszögletű vésztúlfolyó az attikán keresztül
A számításaink szerint szükséges vésztúlfolyó lefolyórés hossz ennél a példánál 4,95 m lenne. Ha 500 mm szélességű túlfolyókat használunk, akkor mindkét hosszabb oldalon 5-5 db, tehát összesen 10 db lefolyót kellene beépítenünk.
Szükséges 500 mm-es rés átvezető: 10 db
A számításaink szerint szükséges vésztúlfolyó lefolyórés hossz ennél a példánál 4,95 m lenne. Ha 500 mm szélességű túlfolyókat használunk, akkor mindkét hosszabb oldalon 5-5 db, tehát összesen 10 db lefolyót kellene beépítenünk.
Szükséges 500 mm-es rés átvezető: 10 db
3. eset: Attika-közeli HL64PowerSafe vésztúlfolyó 3 m ejtővezetékkel
3 m ejtővezeték szakasz biztosításával egyetlen vákuumos elven működő DN75 PowerSafe vésztúlfolyóval elérhető teljesítmény 35 mm torlómagasságnál 12 l/s. A példában vésztúlfolyókkal elvezetendő vízmennyiség: 42,9 l/s
4 db PowerSafe lefolyó teljesítménye: 48 l/s
Szükséges HL64PowerSafe: 4 db
3 m ejtővezeték szakasz biztosításával egyetlen vákuumos elven működő DN75 PowerSafe vésztúlfolyóval elérhető teljesítmény 35 mm torlómagasságnál 12 l/s. A példában vésztúlfolyókkal elvezetendő vízmennyiség: 42,9 l/s
4 db PowerSafe lefolyó teljesítménye: 48 l/s
Szükséges HL64PowerSafe: 4 db

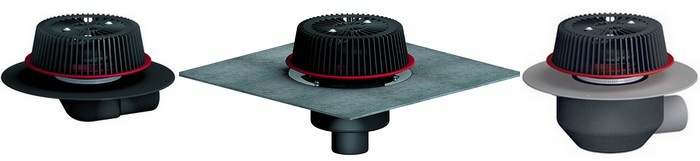

A HL Hutterer & Lechner GmbH vésztúlfolyóinak speciális lombkosara úgy van kialakítva, hogy annak magasságát (ezáltal a vésztúlfolyó torló gát magasságát) 28-68 mm-ig menetesen beállíthatjuk. A lefolyók DN75-DN160 méretekben vízszintes és függőleges változatban, elektromos fűtéssel is elérhetőek és gyári kialakítástól függően alkalmazhatóak szorítóperemes elven, vagy PVC, PP alapú FPO és bitumen vízszigetelésekhez is. A vízszintes kialakításokon belül a sorozatban gravitációs (Safe) és vákuumos elven működő (PowerSafe) fejek szerepelnek.
A HL vésztúlfolyók katalógusáért kattintson a hír alatti termékképre. Ha árajánlatot vagy bővebb információt szeretne kérni a HL Hutterer & Lechner GmbH munkatársától, használja a megfelelő gombot.
