Optimális megoldás műszakilag és gazdaságilag egyaránt
Gyakran kell olyan létesítmények túlfeszültség-védelmét megoldani, amelyek villámvédelmi szempontból exponált helyzetben vannak (van rajtuk villámhárító, vagy szabadvezetékes csatlakozásúak, stb.), de amelyek betáplálása nem éri el a 3 x 125 A-t.
Ezeknél a létesítményeknél a legmegbízhatóbb túlfeszültség-védelem akkor létesíthető, ha a védelem első lépcsőjét képező 1. típusú szikraközt (MC 50-B vagy MCD 50-B) az első túláramvédelmi eszköz előtt lehet beépíteni, amint arra az OBO tipizált megoldásai adtak példát. Ha erre nincs lehetőség, kompromisszumként szóba jöhet a szikraközök túláramvédelem mögötti beépítése, ami - az olvadóbetétek limitált villámáram-szilárdsága miatt, - a szikraköz levezetőképességének, tehát kihasználhatóságának erős korlátozását jelenti. A másik, lényegesen gazdaságosabb lehetőség olyan varisztoros levezető kiválasztása és beépítése, amely villámáramok levezetésére képes.
Az OBO széleskörűen alkalmazott és közkedvelt V 25-B+C levezetői megfeleltek ugyan ennek a célnak, de csak azt elfogadva, hogy a pólusonkénti 7 kA-es (10/350 s) levezetőképesség nem felel meg a szabványos
(MSZ IEC 1312-1, illetve MSZ EN 62305-4) méretezés követelményeinek. Egyik megoldást sem lehetett kifogástalannak nevezni.
Az OBO új V 50-B+C túlfeszültség-levezetője optimális megoldást kínál ezekre az esetekre, műszakilag és gazdaságilag egyaránt: A V 50-B+C/0 levezető-betétek levezetőképessége 12,5 kA (10/350 s). Így a 3 és 4 pólusú levezető-blokkok (V 50-B+C/3 és V 50-B+C/3+1) eleget tesznek a szabványossági követelményeknek LPL III-IV védelmi szint és 4 (TN-C) vagy 5 (TN-S) vezetékes betáplálás esetén. Utóbbiaknál, tehát a V 50-B+C/3+1 típusú, "3+1" kapcsolású kiviteleknél az ún. NPE-szikraköz az aljzat részét képezi. A levezető egyébként a nemrég kifejlesztett MULTIBASE-rendszerű aljzatot kapta, így rendelkezik annak minden előnyével:
Ha a V 50-B+C túlfeszültség-levezetővel kapcsolatban információt szeretne kérni az OBO Bettermann Kft. munkatársától, használja az alábbi Információkérés gombot.
Ezeknél a létesítményeknél a legmegbízhatóbb túlfeszültség-védelem akkor létesíthető, ha a védelem első lépcsőjét képező 1. típusú szikraközt (MC 50-B vagy MCD 50-B) az első túláramvédelmi eszköz előtt lehet beépíteni, amint arra az OBO tipizált megoldásai adtak példát. Ha erre nincs lehetőség, kompromisszumként szóba jöhet a szikraközök túláramvédelem mögötti beépítése, ami - az olvadóbetétek limitált villámáram-szilárdsága miatt, - a szikraköz levezetőképességének, tehát kihasználhatóságának erős korlátozását jelenti. A másik, lényegesen gazdaságosabb lehetőség olyan varisztoros levezető kiválasztása és beépítése, amely villámáramok levezetésére képes.
Az OBO széleskörűen alkalmazott és közkedvelt V 25-B+C levezetői megfeleltek ugyan ennek a célnak, de csak azt elfogadva, hogy a pólusonkénti 7 kA-es (10/350 s) levezetőképesség nem felel meg a szabványos
(MSZ IEC 1312-1, illetve MSZ EN 62305-4) méretezés követelményeinek. Egyik megoldást sem lehetett kifogástalannak nevezni.

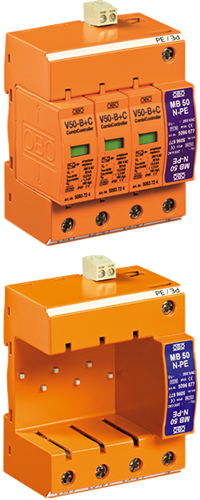

Az OBO új V 50-B+C túlfeszültség-levezetője optimális megoldást kínál ezekre az esetekre, műszakilag és gazdaságilag egyaránt: A V 50-B+C/0 levezető-betétek levezetőképessége 12,5 kA (10/350 s). Így a 3 és 4 pólusú levezető-blokkok (V 50-B+C/3 és V 50-B+C/3+1) eleget tesznek a szabványossági követelményeknek LPL III-IV védelmi szint és 4 (TN-C) vagy 5 (TN-S) vezetékes betáplálás esetén. Utóbbiaknál, tehát a V 50-B+C/3+1 típusú, "3+1" kapcsolású kiviteleknél az ún. NPE-szikraköz az aljzat részét képezi. A levezető egyébként a nemrég kifejlesztett MULTIBASE-rendszerű aljzatot kapta, így rendelkezik annak minden előnyével:
- Az aljzatban a betétek 180 fokkal megfordíthatóak, ami lehetővé teszi a túlfeszültség-levezető két helyzetben történő beépítését, igazodva az elosztó helyi adottságaihoz. Mindeközben a levezető feliratai jól olvashatóak maradnak.
- A szakszerű beépítést egyszerűbbé és gyorsabbá teszik a vezetékek és fésűs hidak egyidejű csatlakoztatására alkalmas sorkapcsok.
- Az állapot-távjelzéssel rendelkező túlfeszültség-levezetők szélessége egyezik az alapkivitellel.
