Lindab Construline könnyűszerkezetes falváz-rendszer

A Lindab Kft. egyik legújabb fejlesztése a Lindab Construline termékcsoportba tartozó perforált gerincű C- és U-profil.

A svéd érdekeltségű Lindab cégcsoport Profil üzletága az 1950-es évektől kezdve töretlen fejlődéssel fejleszt, gyárt és értékesít könnyűszerkezetes tüzihorganyzott, vékonyfalú acél termékeket és rendszereket az építőipari piac számára. Az 1992 óta működő magyarországi leányvállalat, a Lindab Kft. egyik legújabb gyártási és fejlesztési eredménye a Lindab Construline termékcsoportba tartozó perforált gerincű C- és U-profil, illetve ezen profilok felhasználásával építhető könnyűszerkezetes külső főfal-szerkezetek.

Felhasználási terület

A "paneles" technológiával szerelhető Lindab Construline könnyűszerkezetes főfalak alapvetően két fő felhasználási területen alkalmazhatók (1. ábra), úgymint

  • egy-, kétszintes könnyűszerkezetes lakóépületek függőleges teherhordó, térelhatároló falszerkezeteinek; valamint
  • többszintes, acél vagy vasbeton vázas középületek (irodaépületek, szállodák stb.) kitöltő falainak, függönyfalainak.

 könnyűszerkezetes falváz-rendszer számos előnnyel rendelkezik a hagyományos technológiával készülő kiselemes illetve blokkos falazott szerkezetekkel szemben, mint például a könnyű súly; a pontos gyártási geometria; a tartós alapanyag és felületvédelem (tüzihoganyzott acél); a száraz technológia, a gyors kivitelezés; a kiváló eredő hőszigetelő képesség; a magas teherbíró képesség.



1. ábra: A perforált gerincű külső főfalak fő felhasználási lehetősége:
(a) komplett vázszerkezet eleme; (b) vázas magasépületek kitöltő fala

Szerkezeti kialakítás

A könnyűszerkezetes külső főfal váz-szerkezetének fő alkotóelemei a Lindab Kft. új gyártású termékei: a perforált gerincű C-szelvényű falvázoszlop (HRY-C), és az U-profilú alsó és felső vezetősín (HSKY-U). A vázszerkezet végleges kialakítását (2. ábra) számos tartozék, kiegészítő teszi lehetővé, mint pl. önfúró csavarok (B08); polietilén tömítőcsík (PD10), végmerevítő diafragma (AÄ), nyílásáthidaló elemek (YVX jelű L-profil, nagyobb nyílásszélesség esetén C-profil), L-profil kapcsolóelemek (LPY), másodlagos belső falvázgerendák (RZ, RCY) épületgépészeti szerelvények elhelyezésére; homlokzati téglaburkolat rögzítéséhez szükséges tartozékok (MK bekötő karom, MSK rögzítősín).

Lindab Construline falvázrendszer 3.
Lindab Construline falvázrendszer 3.

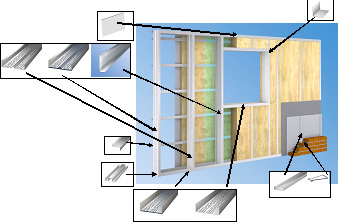

2. ábra: A könnyűszerkezetes külső falszerkezet felépítése

A könnyűszerkezetes acél falváz mindkét oldala burkolati építőlemezt kap (pl. gipszkarton vagy OSB lap), amely a fal teherbírásában is hatékonyan részt vesz. Az acél falvázoszlopok közé hőszigetelő anyag (üveggyapot, kőzetgyapot) kerül; a belső ("meleg") oldalon párazáró fólia szükséges. Nagyon fontos követelmény az egész falfelület pára- és légzárásának biztosítása, a csatlakozások tömítésére különös gondot kell fordítani. A külső oldalon az adott épület esztétikai és funkcionális igényének függvényében alakítható ki a megfelelő homlokzati burkolat: szerelt jellegű (trapézlemez, kazettás burkolat, fa lapburkolat), dryvitos rendszerű vakolt vagy homlokzati téglaburkolat egyaránt illeszthető a vázszerkezethez (3. ábra).

Lindab Construline falvázrendszer 4.
Lindab Construline falvázrendszer 4.

3. ábra: Külső falburkolat alternatívái

Hőtechnikai méretezés

A vékonyfalú szelvények gerinclemez-perforációjának célja a szerelt falszerkezetek hőtechnikai jellemzőinek a javítása. Az acélszelvények gerincéből gyárilag kivágott, egymástól hosszirányban eltolt, résszerű lyukak kedvezően megnövelik a hővezetés úthosszát, ezáltal számottevően csökkenthető az acél falváz okozta hőhíd hatása. Az acélprofil hővezetési tényezője az 5-öd, 6-od részére csökken; a teljes falszerkezet eredő hőátbocsátási tényező pedig kb. 1,5-szer alacsonyabb lesz! A különböző profilmérethez, vastagsághoz, falváz-kiosztáshoz tartozó eredményeket a Construline Alkalmazástechnikai Útmutató táblázatos és grafikus formában is közli, amelyeket a hőtechnikai méretezésben közvetlenül fel lehet használni. Megállapításra került, hogy a korábban hosszú ideig érvényes MSZ-előírások alapján az összes vizsgált rétegrend megfelelő (Ur ≤ 0,7), sőt, a legtöbb falszerkezet kielégíti a 2006. szeptember 1-jétől hatályos új energetikai követelményt is (Ur ≤ 0,45)!

Statikai méretezés

A perforált gerincű vékonyfalú acélprofilok statikai méretezésére közvetlenül alkalmas eljárást sem a korábbi magyar szabványsorozat (MSZ 15024), sem az "új" Eurocode 3 (MSZ EN 1993-1-3) nem tartalmaz. Ezért a Lindab cég kifejlesztette a gerinc perforációja révén csökkent nyírási merevséggel rendelkező szelvények ellenőrzéséhez szükséges speciális tervezési eljárásokat, amelyeknek alapját részben a svéd szabvány előírásai, részben végrehajtott laboratóriumi kísérletsorozat eredményei képezik. Az eljárás alapján készített teherbírási táblázatokat és azok felhasználási módját a statikai tervezésben az említett Alkalmazástechnikai Útmutató tartalmazza a gyakorlatban előforduló esetekre (statikai modell, terhelés, megtámasztások, stb.).
