„4 az 1-ben” terhelésváltó relé, amely négy funkciót egyesít egy hüvelykujjnyi szélességű eszközben
A berendezések egyre rövidebb ciklusidők melletti nagyfokú rendelkezésre állása a termelékenység növelésének előfeltételeihez tartozik. Ennek a követelménynek a mechanikus mágneskapcsolók már gyakran nem tudnak eleget tenni. A feladatra a Contactron termékcsalád kopásmentes, elektronikus félvezető-mágneskapcsolói nyújtanak megoldást. Különösen meggyőzőek a "4 az 1-ben" terhelésváltó relé technológiai előnyei, amely négy funkciót egyesít csupán egy hüvelykujjnyi szélességű eszközben.
A szilárdtest relék jobban kapcsolnak
Különösen a nagy áramok és az induktív fogyasztók esetén minden egyes kapcsolással csökken a mechanikus kapcsolóeszközök élettartama. A szilárdtest relék ellenben gyorsan, pontosan és teljes mértékben kopásmentesen kapcsolnak. Már ez is növeli a berendezések rendelkezésre állását. Az alapértelmezetten integrált védelmi kapcsolásnak köszönhetően a szilárdtest reléknél nem kerülhet sor a mechanikus mágneskapcsolók esetében előforduló zavarfeszültségekre. Ezáltal a kapcsolószekrény környező elektronikus eszközei nincsenek kitéve további EMC-terheléseknek. A szilárdtest relék további előnye az alacsony bekapcsolási áram. Ennek következtében lehetséges a PLC-kimeneti kártyáról történő közvetlen vezérlés.
Négy az egyben
A klasszikus terhelésváltó kapcsolás egy terhelésváltó kombinációból, a motorvédő reléből, valamint a gépipari biztonságtechnikai alkalmazások esetén egy kiegészítő VÉSZ-KI mágneskapcsolóból áll. A kívánt biztonsági szabványok betartásához a kábelezés mellett szükséges a komponensek gondos kiválasztása. Az új háromfázisú terhelésváltó relék négy funkciót egyesítenek: bal oldali mágneskapcsoló, jobb oldali mágneskapcsoló, motorvédő relé és VÉSZ-KI funkció a 3. kategóriáig. Az akár 4 kW teljesítményű motorok kapcsolása és irányváltása csupán 22,5 mm szélességen történik. A mechanikus standard megoldáshoz képest a helyszükséglet és a kábelezési idő egyaránt 75%-kal csökken.
Különösen a nagy áramok és az induktív fogyasztók esetén minden egyes kapcsolással csökken a mechanikus kapcsolóeszközök élettartama. A szilárdtest relék ellenben gyorsan, pontosan és teljes mértékben kopásmentesen kapcsolnak. Már ez is növeli a berendezések rendelkezésre állását. Az alapértelmezetten integrált védelmi kapcsolásnak köszönhetően a szilárdtest reléknél nem kerülhet sor a mechanikus mágneskapcsolók esetében előforduló zavarfeszültségekre. Ezáltal a kapcsolószekrény környező elektronikus eszközei nincsenek kitéve további EMC-terheléseknek. A szilárdtest relék további előnye az alacsony bekapcsolási áram. Ennek következtében lehetséges a PLC-kimeneti kártyáról történő közvetlen vezérlés.
Négy az egyben
A klasszikus terhelésváltó kapcsolás egy terhelésváltó kombinációból, a motorvédő reléből, valamint a gépipari biztonságtechnikai alkalmazások esetén egy kiegészítő VÉSZ-KI mágneskapcsolóból áll. A kívánt biztonsági szabványok betartásához a kábelezés mellett szükséges a komponensek gondos kiválasztása. Az új háromfázisú terhelésváltó relék négy funkciót egyesítenek: bal oldali mágneskapcsoló, jobb oldali mágneskapcsoló, motorvédő relé és VÉSZ-KI funkció a 3. kategóriáig. Az akár 4 kW teljesítményű motorok kapcsolása és irányváltása csupán 22,5 mm szélességen történik. A mechanikus standard megoldáshoz képest a helyszükséglet és a kábelezési idő egyaránt 75%-kal csökken.
A csoportmunka hosszabb élettartamot biztosít
A "4 az 1-ben" terhelésváltó relék kapcsolási elve a tartós relétechnikából és kopásmentes félvezető-technológiából álló mikroprocesszor-vezérelt hibrid-kombináción alapul. Ez egyesíti a két kapcsolási technológia előnyeit, és minimálisra csökkenti a veszteségi teljesítményt. Míg a modern félvezetők kopásmentesen végzik a be- és kikapcsolási folyamatokat, addig a reléérintkezők csekély veszteségi teljesítmény mellett vezetik a tartós áramot. Mivel ez jelentős mértékben tehermentesíti a kapcsolóérintkezőket, ezek élettartama legalább a tízszeresére nő. Ezen kívül ennek a kapcsolási elvnek köszönhetően nincs szükség a helyigényes hűtőtestekre.
Kiegészítő biztonság
A Safety-Engineering gyakran körülményes paraméterszámításhoz kapcsolódik. A hiányzó biztonsági adatokat vagy fáradságos munkával kell megkeresni, vagy saját felelősségre kell kiszámítani. Az integrált biztonsági funkcióknak köszönhetően a terhelésváltó relé problémamentesen beilleszthető a biztonsági láncba - amennyiben a gépnek el kell érnie a PL e, a SIL 3 vagy a 3-as biztonsági kategóriát. Ezen kívül további védőfunkciók jellemzik, pl. a motor túlterhelése elleni védelem a bimetall funkciónak köszönhetően 9 A-ig a motor névleges áramának homlokoldali beállításával, a diagnosztika funkciók és a hálózati felügyelet.
A "4 az 1-ben" terhelésváltó relék kapcsolási elve a tartós relétechnikából és kopásmentes félvezető-technológiából álló mikroprocesszor-vezérelt hibrid-kombináción alapul. Ez egyesíti a két kapcsolási technológia előnyeit, és minimálisra csökkenti a veszteségi teljesítményt. Míg a modern félvezetők kopásmentesen végzik a be- és kikapcsolási folyamatokat, addig a reléérintkezők csekély veszteségi teljesítmény mellett vezetik a tartós áramot. Mivel ez jelentős mértékben tehermentesíti a kapcsolóérintkezőket, ezek élettartama legalább a tízszeresére nő. Ezen kívül ennek a kapcsolási elvnek köszönhetően nincs szükség a helyigényes hűtőtestekre.
Kiegészítő biztonság
A Safety-Engineering gyakran körülményes paraméterszámításhoz kapcsolódik. A hiányzó biztonsági adatokat vagy fáradságos munkával kell megkeresni, vagy saját felelősségre kell kiszámítani. Az integrált biztonsági funkcióknak köszönhetően a terhelésváltó relé problémamentesen beilleszthető a biztonsági láncba - amennyiben a gépnek el kell érnie a PL e, a SIL 3 vagy a 3-as biztonsági kategóriát. Ezen kívül további védőfunkciók jellemzik, pl. a motor túlterhelése elleni védelem a bimetall funkciónak köszönhetően 9 A-ig a motor névleges áramának homlokoldali beállításával, a diagnosztika funkciók és a hálózati felügyelet.
A félvezető mágneskapcsolók előnyei:
- hosszú élettartam és rövid karbantartási költségek a kopásmentes kapcsolásnak köszönhetően
- a stabil és rövid kapcsolási idők fokozzák a termelés minőségét
- közvetlen vezérlés a PLC-ről az alacsony bekapcsolási áram által
- az integrált védőkapcsolás megakadályozza a zavarfeszültségeket
- megbízható kapcsolás mostoha ipari körülmények között is
- 75%-kal alacsonyabb helyszükséglet
- 75%-kal rövidebb kábelezési idő
- 10-szeres élettartam
- Kiegészítő biztonság

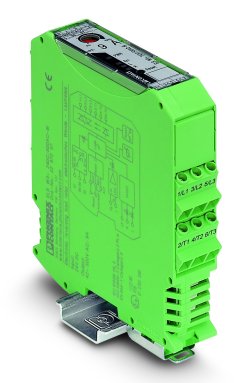

Ha a Contactron kopásmentes szilárdtest reléről szeretne bővebb információt, kattintson a termékképre, ha árajánlatot szeretne kérni a Phoenix Contact Kft. munkatársától, használja az alábbi Információkérés gombot.
