A lehető legrövidebb áramút a vezeték és a csatlakozótüske között
A picoMAX® dugaszolórendszer 2091-es és 2092-es sorozata új mércét állított fel a "Wire-to-Board", a "Board-to-Wire" és a "Wire-to-Wire" kapcsolatoknál, valamint az átvezetéses alkalmazásoknál.

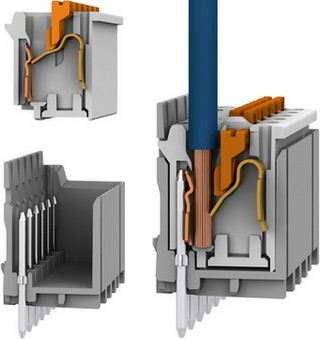

A picoMAX® új utat jár: duplán használja ki az egyetlen Cr-Ni-acél rugó által kifejtett érintkező erőt: egyrészt a vezeték csatlakoztatására, másrészt a csatlakozótüske érintkezésének szavatolására. A picoMAX® így lényegesen kompaktabb felépítésű lehet a más hagyományos dugaszoló rendszerekhez képest. A vezetékcsatlakozó kamrát és a csatlakozótüskét elválasztó, igen rövid kivitelű érintkező híd minimálisra csökkenti az átmeneti ellenállásokat. A multicsatlakozó aljzatba szinte teljesen belemerülő dugó, valamint az integrált reteszelés akár 20 g-ig szavatolja a rezgésálló kapcsolatot.
A picoMAX® a korszerű dugaszoló rendszerektől elvárható valamennyi követelményt teljesíti: a multicsatlakozó aljaztok mind csatlakoztatott, mind nem csatlakoztatott állapotban kényelmesen szerelhetők. Az integrált működtető elemeknek és az ellenőrzőcsatlakozóknak köszönhetően a kezelés rendkívül intuitív és egyszerű. Egy aljzatházban ezenkívül pólusveszteség nélkül rendezhet sorba több multicsatlakozó aljzatot.
A picoMAX® emellett rendkívüli biztonságot szavatol: kiviteltől függően kiváló rezgés- és ütésállóságot biztosít, a beépített reteszelés pedig megakadályozza a dugó és az aljzat véletlen szétválását. A rendszert a dugaszolási sablon kódolási lehetősége (átvezetéseknél) teszi egyedülállóvá, így a picoMAX® minden téren kiemelkedik versenytársai közül.
picoMAX® eCOM - A NYÁK-ok csatlakoztathatóvá tételének legegyszerűbb módja!
A picoMAX® a korszerű dugaszoló rendszerektől elvárható valamennyi követelményt teljesíti: a multicsatlakozó aljaztok mind csatlakoztatott, mind nem csatlakoztatott állapotban kényelmesen szerelhetők. Az integrált működtető elemeknek és az ellenőrzőcsatlakozóknak köszönhetően a kezelés rendkívül intuitív és egyszerű. Egy aljzatházban ezenkívül pólusveszteség nélkül rendezhet sorba több multicsatlakozó aljzatot.
A picoMAX® emellett rendkívüli biztonságot szavatol: kiviteltől függően kiváló rezgés- és ütésállóságot biztosít, a beépített reteszelés pedig megakadályozza a dugó és az aljzat véletlen szétválását. A rendszert a dugaszolási sablon kódolási lehetősége (átvezetéseknél) teszi egyedülállóvá, így a picoMAX® minden téren kiemelkedik versenytársai közül.
picoMAX® eCOM - A NYÁK-ok csatlakoztathatóvá tételének legegyszerűbb módja!
A picoMAX® eCOM olyan NYÁK-kapocs, amely szükség esetén dugaszoló csatlakozóként is használható. Dugaszolóház nélküli kivitelének köszönhetően még gazdaságosabb és kompaktabb tagja a termékcsaládnak. Gyári alap állapotban forrasztható tüskék találhatók a picoMAX®eCOM multicsatlakozó aljzatokon. Így azok hagyományos NYÁK-kapocsként közvetlenül felforraszthatók a NYÁK-ra, majd csatlakoztathatók. A picoMAX® eCOM kiemelkedő tulajdonsága, hogy szükség esetén a vezetékezés megbolygatása nélkül a teljes multicsatlakozó aljzatot lehúzhatja a forrasztható dugókról. A picoMAX® kapcsokhoz hasonlóan a picoMAX® eCOM kapcsok is pólusveszteség nélkül rendezhetők sorba. A picoMAX® és a picoMAX® eCOM kapcsok 3,5 mm-es, 5 mm-es és 7,5 mm-es raszterméretben rendelhetők. Valamennyi változat használható THR-forrasztáshoz is.
A dugaszoló rendszer előnyeinek áttekintése:
- Kompakt felépítés: akár 30%-kal kisebb helyszükséglet
- A lehető legrövidebb áramút a vezeték és a csatlakozótüske között
- Az új szigetelőanyag tökéletes érintkezést biztosít magasabb környezeti hőmérsékletek mellett is
- Az integrált reteszelés akár 20 g-ig szavatolja a rezgésálló kapcsolatot
- CAGE CLAMP®S csatlakozó minden vezetéktípushoz
- Közvetlen csatlakoztatási technika érvéghüvelyezett, tömör, sodrott és nagyon vékony erű vezetékekhez
- A multicsatlakozó aljzatok mind csatlakoztatott, mind nem csatlakoztatott állapotban szerelhetők
- Számos csatlakoztatási lehetőség: Wire-to-Board, Board-to-Wire, Wire-to-Wire, átvezetések
- THR-forrasztásra alkalmas
