Alkalmazástól függően DN 20 és DN 50 közötti méretben kaphatóak
A szivattyúk központi szerepet játszanak a fűtési és hűtési rendszerekben. Biztosítják, hogy a víz a hőközpontból a radiátorokba vagy a fali fűtőpanelekbe kerüljön. A szivattyú megválasztása és az optimálisan összehangolt vezérlése hozzájárul a rendszer energiahatékonyságához és teljesítményéhez. A zökkenőmentes működés és a hatékony keringés biztosításához azonban a rendszernek számos egyéb alkatrészre van szüksége a szivattyú körül.

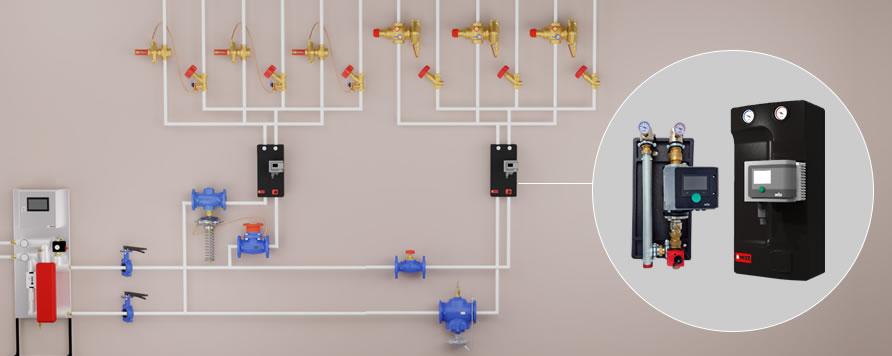

A HERZ PUMPFIX csatlakozócsoportok olyan elzáró- és biztonsági szelepekkel, továbbá vezérlő és szabályozó berendezésekkel felszerelt kompakt rendszeregységek, amelyek az épületgépészeti rendszer részét képező energiatermelők és ellátási körök csatlakoztatására szolgálnak. A HERZ PUMPFIX komponensei egy rendszer részét képezik, de az egyes alkatrészek beszerelése sok időt és helyet igényel, amit mind a tervezésben, mind a megvalósításban figyelembe kell venni. A kézi beállítású keringetőszivattyú, az elzáró golyóscsapok, hőmérséklet-jelzők, visszacsapószelepek, a keverőszelep, valamint a hárompontos működtető, a membrános biztonsági szelep és a légtelenítő szelepek mind alapvető elemei egy működő rendszernek. Az egyes alkatrészek összeszerelésére kínál megoldást a HERZ kompakt PUMPFIX rendszeregysége.
A HERZ PUMPFIX termékcsalád több olyan előregyártott tagból áll, amelyek tökéletesen igazodnak a különböző típusú fűtési helyzetekhez. Valamennyi szivattyúcsoport rendelhető elektronikus keringetőszivattyúval vagy anélkül is. Az összes szivattyúcsoport hőszigeteléséről méretre készült szigetelődoboz gondoskodik. A HERZ a szivattyúcsoportokhoz készült tartozékok széles választékával áll rendelkezésére: a kétkamrás lemezacélból készült elosztótól, az előremenő és a visszatérő vezeték között telepített túlfolyószeleptől, a lemezacélból készült hidraulikus leválasztón és a hullámos csőből készült csatlakozószerelvényen, valamint a tágulási tartályok rögzítésére szolgáló szerelőkengyeleken keresztül a HERZ az összes szükséges tartozékot európai minőségben kínálja.
Alkalmazástól függően a HERZ PUMPFIX szivattyúcsoportok DN 20 és DN 50 között kaphatóak, de most már elérhetőek DN 40 és DN 50 méreteben is.

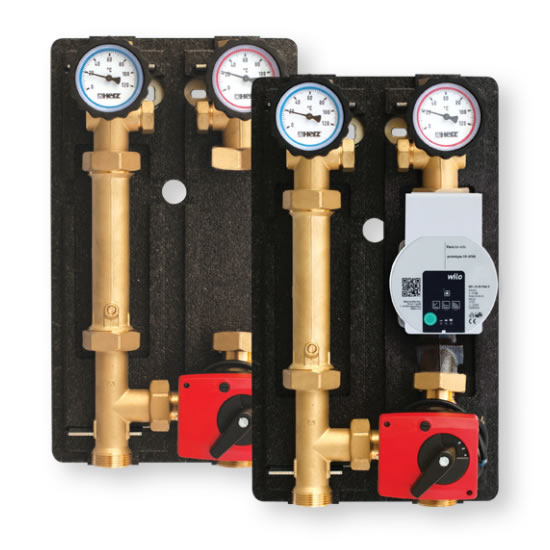

HERZ PUMPFIX Mix szivattyúszerelvény
A fűtőkör hőmérsékletének elektronikus vezérlésére szolgáló szivattyúcsoport. Ideális modern felületfűtési vagy kombinált fűtési rendszerekhez. A HERZ PUMPFIX Mix keverőmotorral rendelkezik a hárompontos szabályozás biztosításához. Ez azt jelenti, hogy a rendszer előkészítése optimális a különböző fűtési feltételekhez (teljes terhelés és részterhelés), és az mindenkor hatékonyan működik.
Cikkszám: 1 4514/4511 XX
DN 20 - DN 50
Alkotóelemek:
- Hőmérős golyóscsapok elzárószeleppel (0-120 °C)
- Túlfolyó szelep (tartozék)
- Távtartó visszacsapószeleppel
- Háromjáratú keverő Bypass-szal (DN 25)
- Keverőmotor hárompontos szabályozáshoz
- Hőszigetelés
- Távolság VL/RL: 125 mm

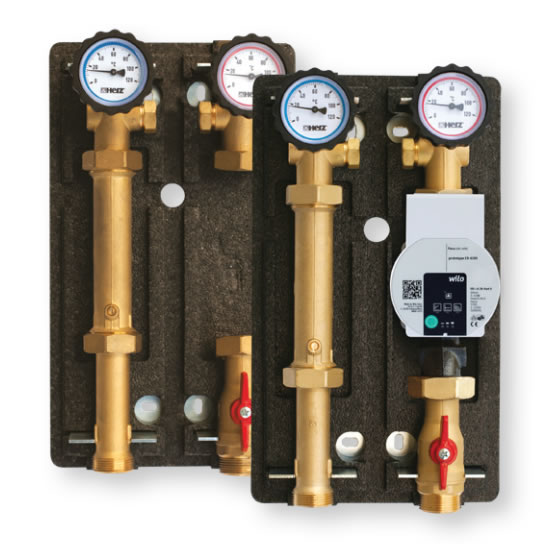

HERZ PUMPFIX Direct szivattyúszerelvény
Szivattyúcsoport közvetlen fűtőkörhöz vagy a hőforrás és a radiátor közötti közvetlen csatlakozáshoz, összekötő darabként alkalmazott elzárószeleppel.
Cikkszám: 1 4510/4514 XX
DN 20 - DN 50
Alkotóelemek:
- Hőmérős golyóscsapok elzárószeleppel (0-120 °C)
- Távtartó visszacsapószeleppel
- Összekötődarab elzárószeleppel
- Hőszigetelés
- Távolság VL/RL: 125 mm

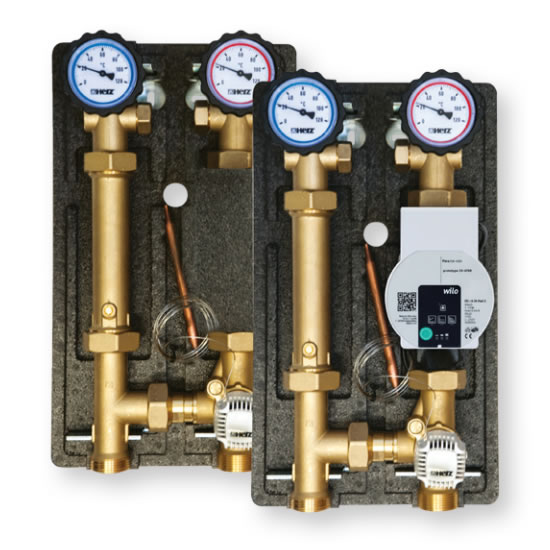

HERZ PUMPFIX Constant szivattyúszerelvény
A fűtőkör hőmérsékletének termosztatikus vezérlésére szolgáló szivattyúcsoport. A keverőszelep az érintkezés-érzékelővel felszerelt, beépített termosztatikus fejnek köszönhetően könnyen működtethető.
DN 25
Alkotóelemek:
- Hőmérős golyóscsapok elzárószeleppel (0-120 °C)
- Távtartó visszacsapószeleppel
- Keverőszelep távérzékelős termosztatikus fejjel
- Hőszigetelés
- Távolság VL/RL: 125 mm

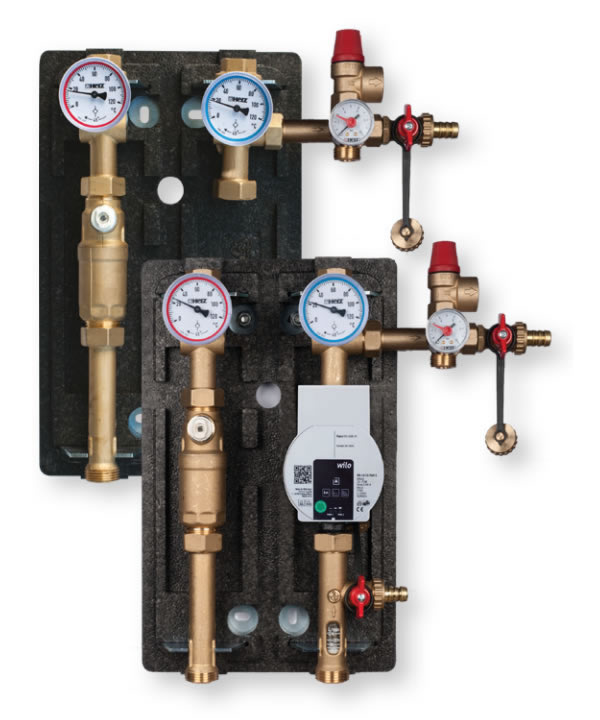

HERZ PUMPFIX Solar szivattyúszerelvény
Szivattyúcsoport napelemes rendszerekhez.
DN 20
Alkotóelemek:
- Hőmérős golyóscsapok elzáró- és visszacsapószeleppel (0-150 °C)
- Túlfolyószelep-csatlakozás
- Áramlásszabályozás 4-24 l/perc
- Kémlelőablak és dréncső
- Távtartó légtelenítővel
- 6 bar-os biztonsági szelep és nyomásmérő
- Hőszigetelés
