A szorítógyűrűs tömítés fejlődése egészen az univerzális egyedi megoldásig
A kiváló tulajdonságokkal rendelkező új tömítések ún. szuperszegmenses-gyűrűtechnikával készülnek. Ezeket a tömítéseket a Hauff-Technik GmbH. Flip -Flap Flower fantázia néven népszerűsíti.
Az univerzális gyűrűtömítés Flip-Flap Flower technológiával:
rendkívül gazdaságos: csak 3 tömítés minden átmérőhöz (25-160 mm)
rendkívül precíz: a feliratozásnak köszönhetően azonnal a helyes átmérőt lehet kiválasztani
rendkívül rugalmas: az oszthatóságának köszönhetően utólagosan is beépíthető
A szuperszegmenses (SSG)-technika
A nagyfokú automatizálás ellenére, a szegmensgyűrűs tömítések gyártásának az elkészítési ideje még nem volt kielégítő. Különösen a szegmensgyűrűk előállítása és a tömítések osztása vett túl sok időt igénybe. Olyan megoldást kellett találni, amely lehetővé teszi az EPDM gumi gyártásánál a szegmensgyűrűk létrehozását. Különböző kreatív módszerek alkalmazásával megszületett az egyszerű, de zseniális ötlet: A tömítést, mint egy szendvicset, két félből kell előállítani. Mindkét fél ekkor már rendelkezik szegmensekkel. A két fésűszerű fél összeillesztése egy fokozatos, szuperszegmenses -gyűrűstömítést eredményez, így feleslegessé válik a szegmensgyűrűk manuális vágása.
2008-ban ezt az ötletet szabadalmaztatásra jelentették, 2011 elején a szabadalmat megadták. Az adott tolerancia tartományok jól olvashatóan kerültek jelölésre a gumigyűrűkön. A tömítés ismertető jele a szegmensgyűrűk kihajthatósága a tömítésből, az ún. "Flip-Flap"- elv.
Az SSG-technika alkalmazási területei:
A szuperszegmenses-gyűrűtechnikával a legkülönbözőbb alkalmazási területeket lehet kiszolgálni. A klasszikus közellátás mellett, amilyen az áram, gáz, víz és telekommunikáció, minden háznál szükség van szennyvízelvezetésre.
Továbbá egyre gyakrabban van igény csatlakozásokra az esővíz és a talaj melegének hasznosításához, melyeket szintén le kell tömíteni.
Alapjában véve két tartományt lehet megkülönböztetni:

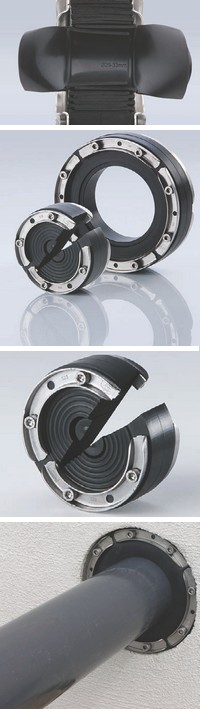

• Szennyvízvezetékek: a pincefalon átvezetett szennyvízcsöveket megbízhatóan le kell tudni tömíteni. Ehhez egy univerzális gyűrűtömítés lett kifejlesztve, amivel vagy az építési fázisban vagy akár egy későbbi időpontban utólagosan a szennyvízcsövet le lehet tömíteni. A szerelést közvetlenül a magfuratban vagy a béléscsőben lehet elvégezni. A tömítéssel szállított záró fedél, ami az építési fázis alatt biztosítja a szigetelést, a cső átvezetésénél egyszerűen eltávolítható. A szabványos csőátmérők -110, 125 valamint 160 - behelyezése a megfelelő szegmensgyűrű eltávolítása után következik.
• Közvetítő csövek: Hasonló a helyzet a közvetítő csöveknél, villamos kábeleknél vagy ivóvízcsöveknél. Mindegy, hogy ezeket béléscsőbe vagy közvetlenül magfuratba kell helyezni. Ehhez egy gyűrűtömítés lett kifejlesztve, ami a kábeleket és a csöveket 18-tól 65 mm-ig, több mint tíz fokozatos szegmenssel tömíti és az integrált vakdugónak köszönhetően a tartaléknyílásokat lezárja.
Az SSG -technika különlegességei
Három fontos előnyét érdemes kiemelni:
• A DN100 átmérőjű tartományban a gyűrűtömítések már osztottan kerülnek kiszállításra; a fennmaradó nagyságúak utólagosan oszthatóak. Ezáltal lehetőséget nyújt a már elhelyezett kábelek és csövek utólagos tömítésére. Az egyes szegmensek eltávolítása az osztott kivitelnek köszönhetően lényegesen könnyebb.
• A szerelést sokszorosan leegyszerűsíti a vékony membrán hártya, mellyel a szegmensek össze vannak kötve. Így nincsenek laza részek, melyek a szerelés során leeshetnének. Az integrált vakdugónak köszönhetően a nyílásokat egy későbbi áthúzáshoz, nyomás biztosan le lehet zárni.
• Az új osztottságnak köszönhetően, minden egyes szegmens pontos átmérőtartománnyal van ellátva, amely a kábelek és csövek megbízható tömítését teszi lehetővé.
Az U-profil már bizonyított
Az U-profilok maximális stabilitást nyújtanak minimális anyagfelhasználással. A csavarok megfelelő meghúzásával az ellenőrző ponton a gumi kitüremkedik. Ezzel az integrált forgatónyomaték-ellenőrzéssel tapinthatóan is ellenőrizni lehet, hogy a nyílás szakszerűen le van-e zárva.
A rozsdamentes nemesacéllal és a robusztus gumirészekkel együtt, melyek szélessége 40 mm, a gyűrűs tömítés 1 bar nyomásig biztosan tömít és garantáltan hosszú élettartamú. Laboratóriumi körülmények között fémes vizsgálati hengerben még a 10 bar-os nyomásállóságot is kiállta.
Ezeket a tulajdonságokat igazolta az Anyagvizsgálati Hivatal Nordhein - Westfalen vizsgálati eredménye, ahol egy vizsgálati tartályba KFR védőcsövet helyeztek el, és ezt szegmensgyűrűs tömítéssel letömítették, majd nyomásos víznek tették ki. A 7 napos kísérleti idő alatt semmilyen szivárgás nem volt észlelhető.
Összefoglalás
A Hauff-Technik számára a vevők a legjobb ösztönzők. Az elképzelt új technika fejlődő szakaszában az elvük mindig az, hogy a felhasználói igények szerint lényegesen javítsanak a terméken a könnyebb és sokoldalúbb felhasználhatóság érdekében.
Az új "Flip-Flap Flower"- hatáselv, ami különálló egymással szembeni szétnyitható szegmensekből áll, a bevésett szegmensekkel és az integrált forgatónyomaték-ellenőrzővel rengeteg előnyt nyújt a felhasználónak. További előnye az utólagos beszerelhetőség, a költséghatékonyság valamint, hogy helytakarékosan raktározható. A cég nagyon fontosnak tartja a pontos, részletekbe menő tájékoztatást, amely elengedhetetlen része annak, hogy termékeiket régóta minőségileg kifogástalan, egyszerűen beépíthető tömítésként tartsák számon, és használják egyre szélesebb körben.
Vízellátás
1. kép: 2 méret elegendő
Az új tömítések 16 különböző tömítési mérethez nyújtanak megoldást.
2. kép: Erős acél a rozsda ellen
U-Profil nemesacélból a hosszú élettartamért.
3. kép: Raktározásnál csökken a helyigény
2 tömítési méret elegendő.
4. kép: Egyszerű és biztos
Osztható kivitel az utólagos beszerelhetőséghez.
5. kép: Nincs többé helytelen méret
Jelölt szegmensek a pontos tömítettséghez
Az integrált forgatónyomaték-ellenőrzőnek köszönhetően nincs hibalehetőség.
7. kép: Formában maradni
Formastabil és hatékony
8. kép: A jövőre is gondolva
A vakdugó és zárófedél lehetőséget nyújt kábelek, és csövek nélküli tömítésre, amelyeken azok a későbbiekben is átvezethetőek.
