Példa a támasz fekvő helyzetben történő alkalmazására
Az STB 450-es támasz álló helyzetben már többszörösen bizonyított. Most egy Frankfurttól északra levő autópályahídnál vízszintesen kell a pilléreket megtámasztania. A fent 12 m széles pillérek felső részénél a nagytáblás zsaluk megtartásához nagy állványokra van szükség.
A két újonnan épült híd az 1967-ben készültet váltja majd ki. Az észak felé menő pálya hídját már átadták, a délre tartó rész 2017 nyarára készül el. A MEVA zsalukat az alapok és az 50 m-es magasságot is elérő pillérek hosszanti oldalainak betonozásánál, valamint a homlokoldalak felső 14 m-es szakasza alatti részek betonozásánál használják. A felső 14 m-es szakasz alatti részek KLK 230-as kúszókonzolra szerelt Mammut 350 zsalutáblákkal készülnek. A deszkamintázatú látványbeton-felületek kialakítása előtéthéjjal ellátott zsalukkal történik.
A két újonnan épült híd az 1967-ben készültet váltja majd ki. Az észak felé menő pálya hídját már átadták, a délre tartó rész 2017 nyarára készül el. A MEVA zsalukat az alapok és az 50 m-es magasságot is elérő pillérek hosszanti oldalainak betonozásánál, valamint a homlokoldalak felső 14 m-es szakasza alatti részek betonozásánál használják. A felső 14 m-es szakasz alatti részek KLK 230-as kúszókonzolra szerelt Mammut 350 zsalutáblákkal készülnek. A deszkamintázatú látványbeton-felületek kialakítása előtéthéjjal ellátott zsalukkal történik.
Stabil alátámasztás bakokkal

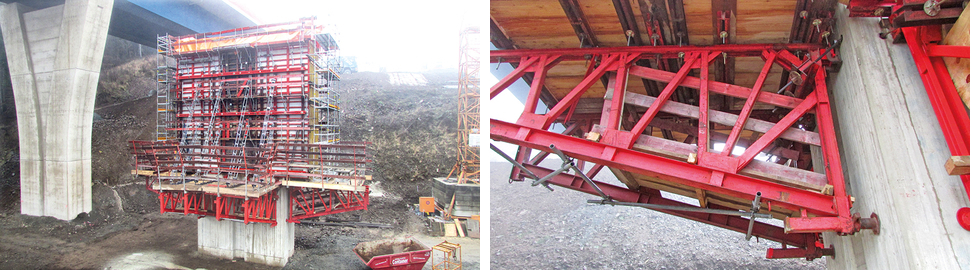

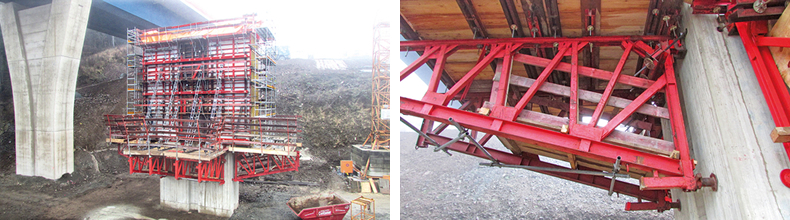

A felső 14 m-es részen a pillérek kétoldalt ívelt alakban 12 m-esre szélesednek. Az ívelt rész betonozása 7,50 m és 6,50 m magasságú ütemekben történik. Az ívelt homlokoldal az építési vállalkozó által készített egyedi zsalukkal készül. A 12 m hosszú és 8 m-t is elérő magasságú nagytáblás Mammut 350 zsalutáblákat Triplex elemek támasztják meg, melyekhez nagy méretű állványokat használnak. A fekvő helyzetű STB 450-es támasztóbak stabil 4,50 méter széles munkaszintet biztosít, így elegendő hely jut a zsaluknak és a támaszoknak.
A támaszok, állványok és támasztóbakok rögzítése
A támaszokat az állvány padozatára rögzített 2 darab U profilú sín tartja. A daruval történő átrakáskor az állványokat a KLK 230-as standard függesztő papucsaira kell akasztani. A papucsokat akasztócsavarral, kúszókónusszal és fordított tányéros orsóval rögzítették a pillérhez. A támasztóbakok kapcsolódására szolgáló toldókat a pillérekbe 45°-os szögben bebetonozott menetes orsókhoz csatlakoztatták. A terhelés a toldón és a menetes orsón keresztül adódik át a pillére. A hátsó, ebben az esetben alsó lábakat a zsalu és az állvány súlya a pillér falához nyomja. Ezek a lábak állíthatóak és lehetővé teszik a támasztóbak vízszintesre fektetését az ívelt homlokoldalon is.
A felső 14 m-es részen a pillérek kétoldalt ívelt alakban 12 m-esre szélesednek. Az ívelt rész betonozása 7,50 m és 6,50 m magasságú ütemekben történik. Az ívelt homlokoldal az építési vállalkozó által készített egyedi zsalukkal készül. A 12 m hosszú és 8 m-t is elérő magasságú nagytáblás Mammut 350 zsalutáblákat Triplex elemek támasztják meg, melyekhez nagy méretű állványokat használnak. A fekvő helyzetű STB 450-es támasztóbak stabil 4,50 méter széles munkaszintet biztosít, így elegendő hely jut a zsaluknak és a támaszoknak.
A támaszok, állványok és támasztóbakok rögzítése
A támaszokat az állvány padozatára rögzített 2 darab U profilú sín tartja. A daruval történő átrakáskor az állványokat a KLK 230-as standard függesztő papucsaira kell akasztani. A papucsokat akasztócsavarral, kúszókónusszal és fordított tányéros orsóval rögzítették a pillérhez. A támasztóbakok kapcsolódására szolgáló toldókat a pillérekbe 45°-os szögben bebetonozott menetes orsókhoz csatlakoztatták. A terhelés a toldón és a menetes orsón keresztül adódik át a pillére. A hátsó, ebben az esetben alsó lábakat a zsalu és az állvány súlya a pillér falához nyomja. Ezek a lábak állíthatóak és lehetővé teszik a támasztóbak vízszintesre fektetését az ívelt homlokoldalon is.

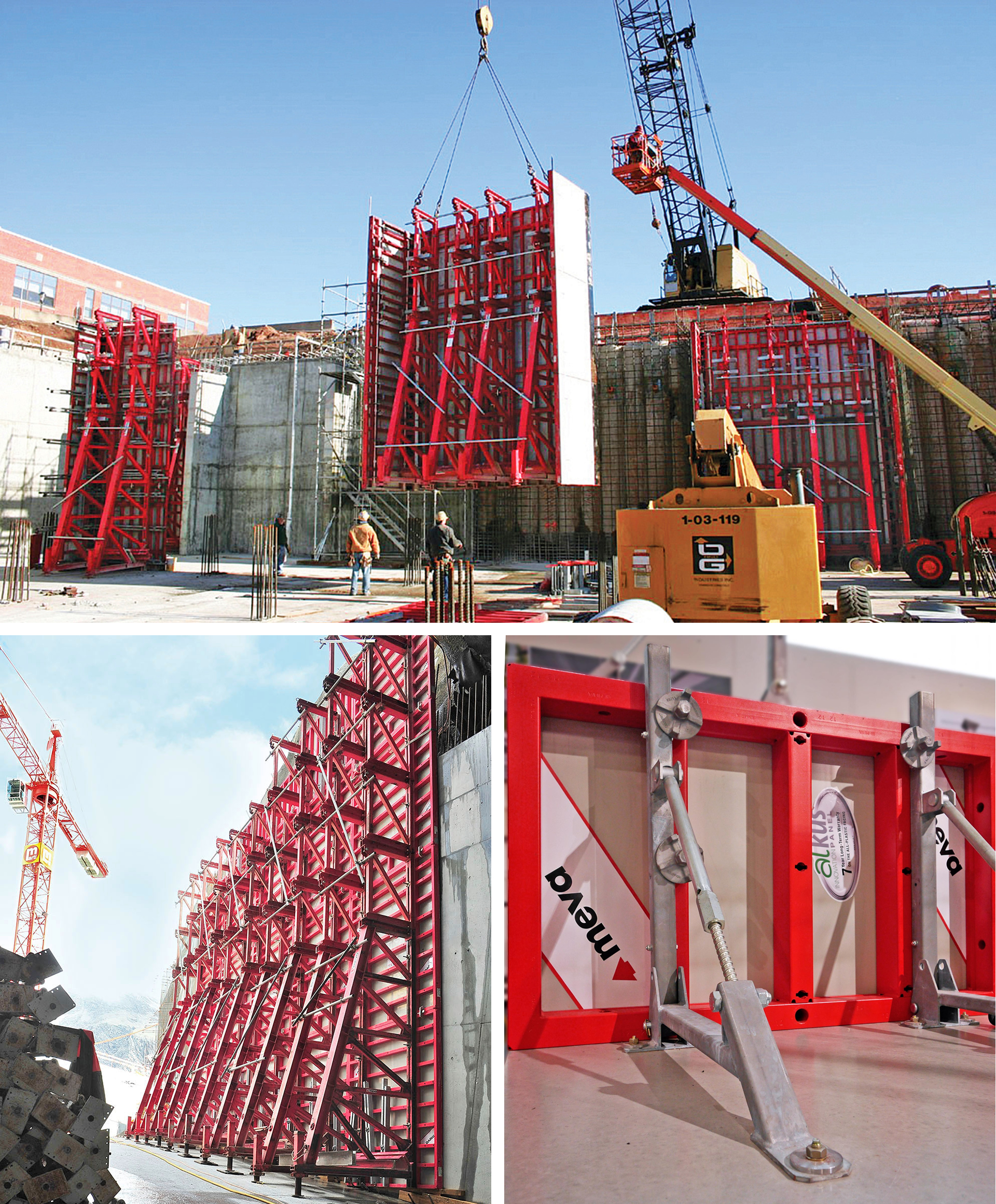

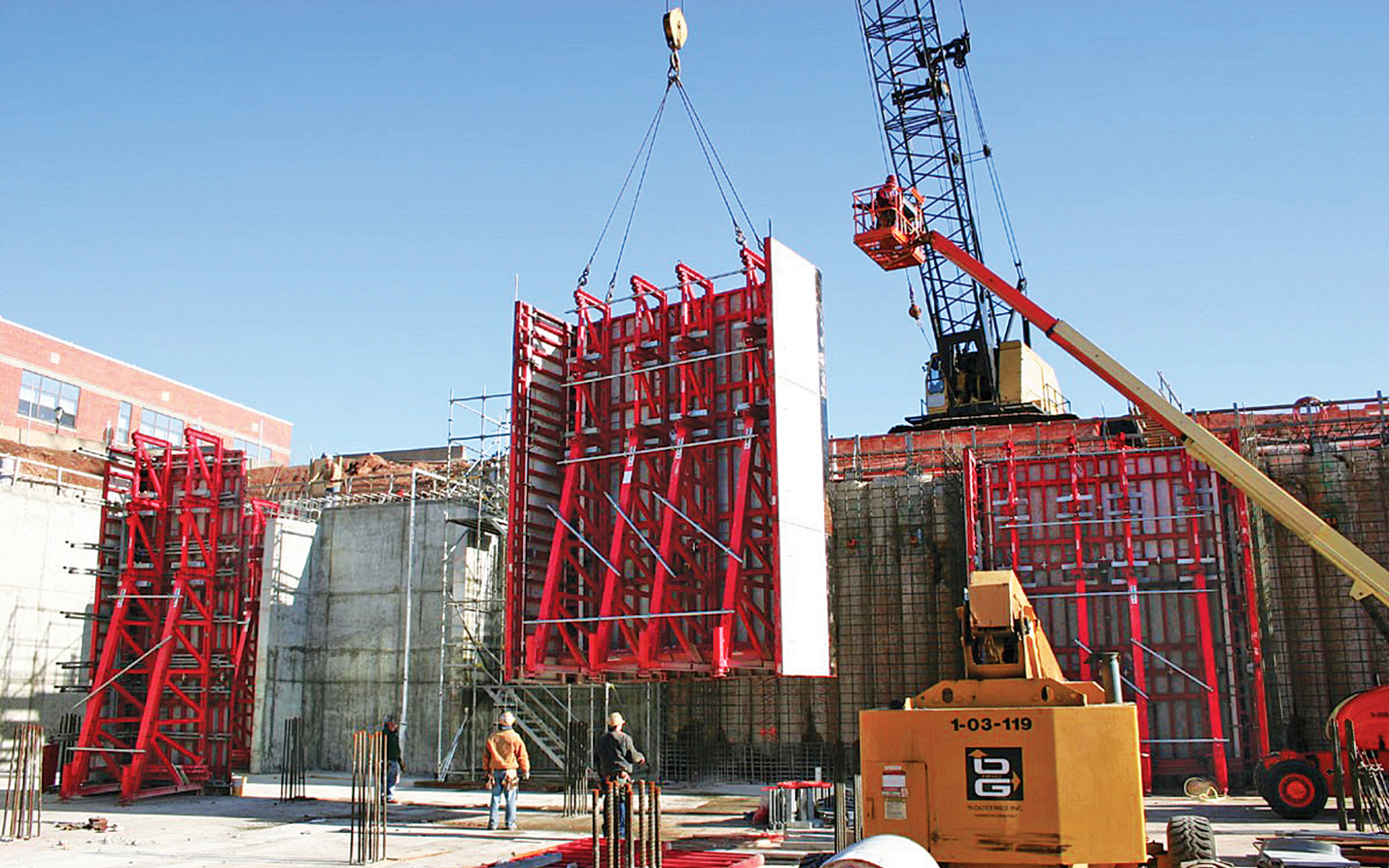

MEVA STB támasztóbak - Karcsú és erős

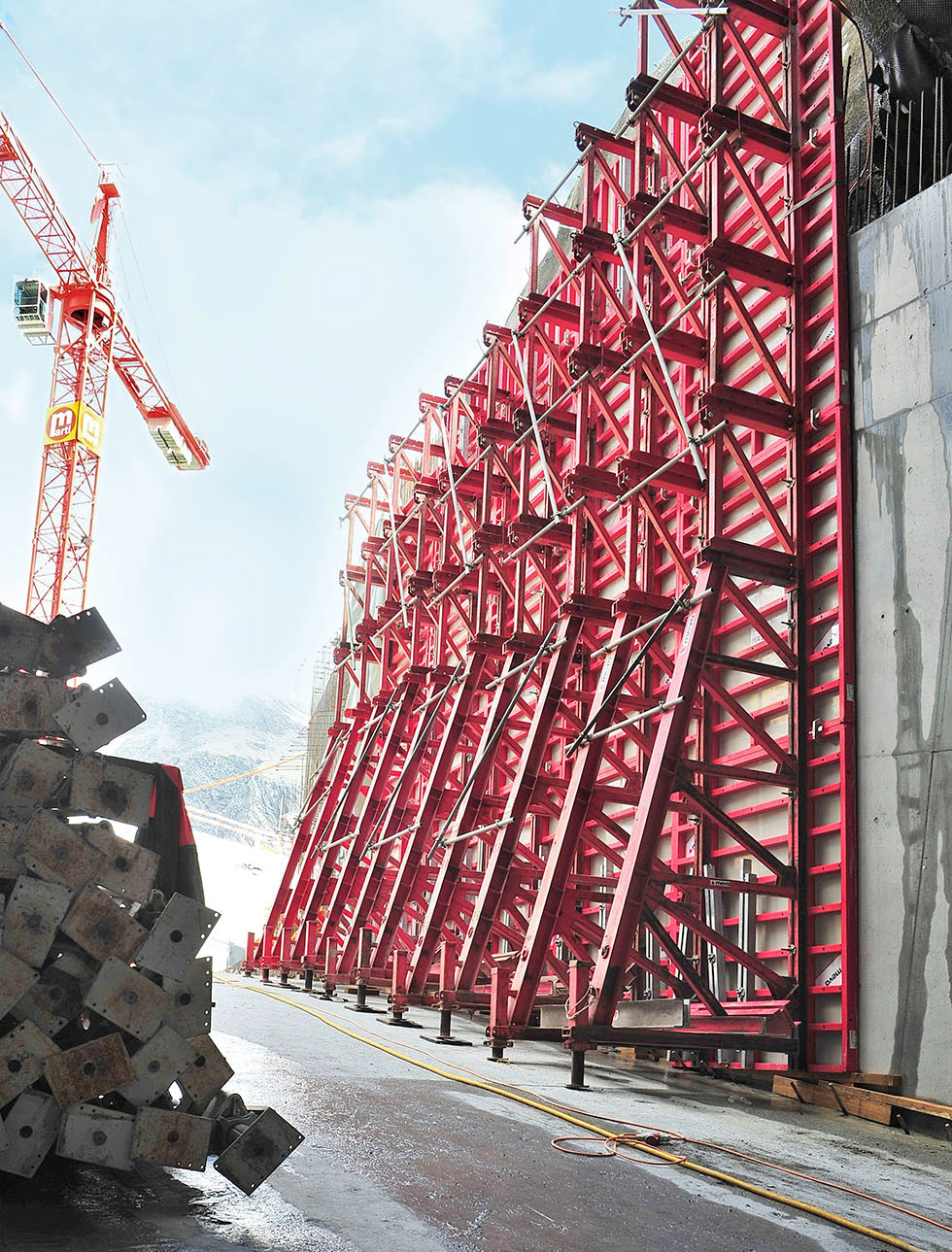

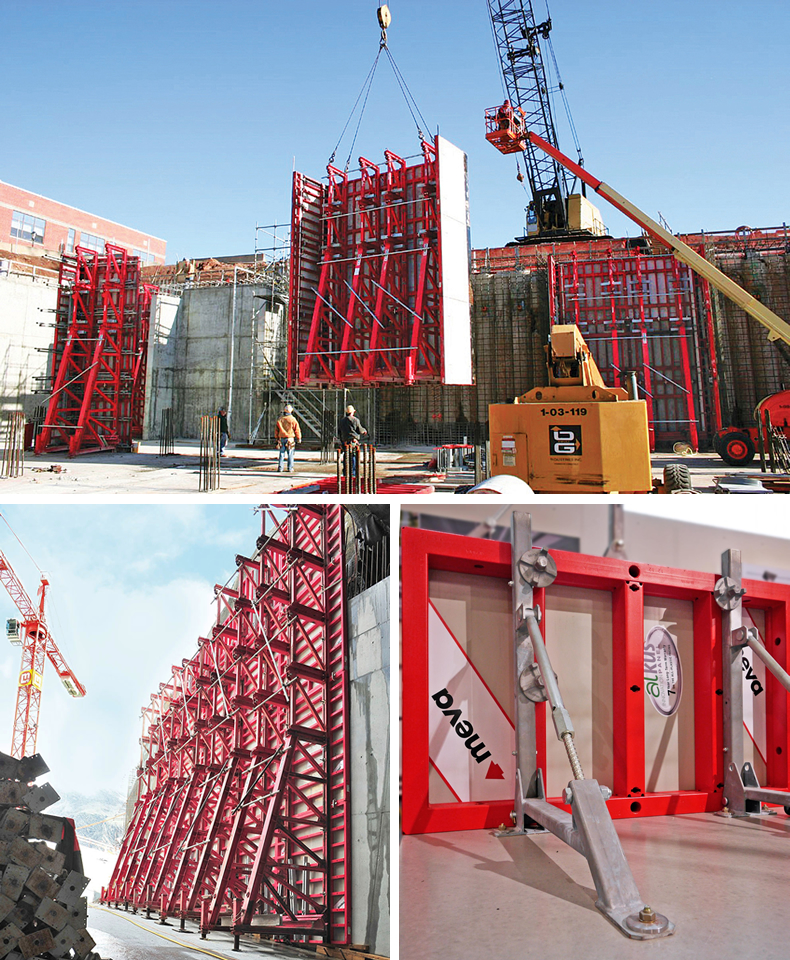

A kompakt és karcsú STB 450-es támasztóbak akár 12 m fölé is magasítható. Csekély beépítési mélység jellemzi, a legszűkebb helyeken is használható, minden tehergépkocsira felfér. Nagy stabilitású a rácsos tartónak köszönhetően.
Az STB 300-as támasz kompakt, max. 3,50 m magasságig alkalmazható. Kiszögellésekhez vízszintesen is használható.
Egyoldali zsaluzás a MEVA STB támasztóbak segítségével - animáció
A MEVA STB támasztóbak letölthető szerelési és műszaki útmutatóját a hír alatti termékképre kattintva érheti el. Amennyiben árajánlatot vagy bővebb felvilágosítást szeretne kérni a MEVA Zsalurendszerek Zrt. munkatársától, használja a megfelelő gombot.
