Világszínvonalú zsaluzati és állványozási technikával épült az új Néprajzi Múzeum

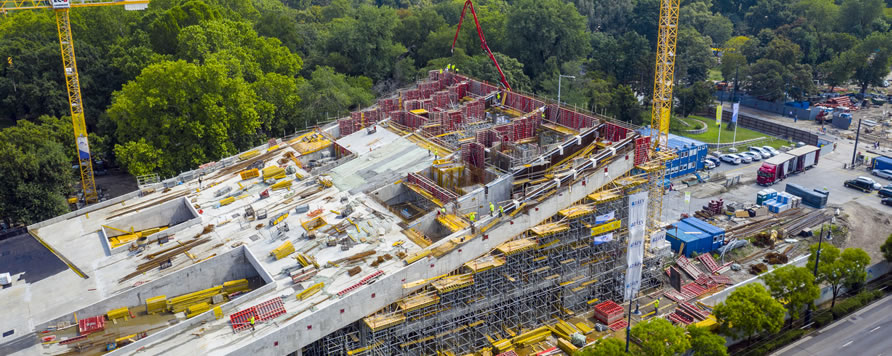

Világszínvonalú zsaluzati és állványozási technikával épült az új Néprajzi Múzeum, fotó: ZÁÉV

A Városligetben megépült új Néprajzi Múzeum és Látogatóközpont szerkezetépítésénél a zsaluzati és állványozási technológia nagy léptékű, különleges feladatnak bizonyult, melyet a PERI mérnökeivel és technológiai arzenáljával valósítottak meg nemzetközi színvonalon.

A 32.000 négyzetméter nagyságú épület mintegy 45.000 köbméter betonszerkezetét összesen 2.045 tonna zsaluzattal és állványzattal építették meg. A projekt komplexitását jelzi az a tény is, hogy a PERI mérnöki csapata csupán a zsaluzáshoz több mint 130 kiviteli tervet készített el a 22 méter magas és 8,25 méter mély pinceszinttel rendelkező épület szerkezetépítése során.

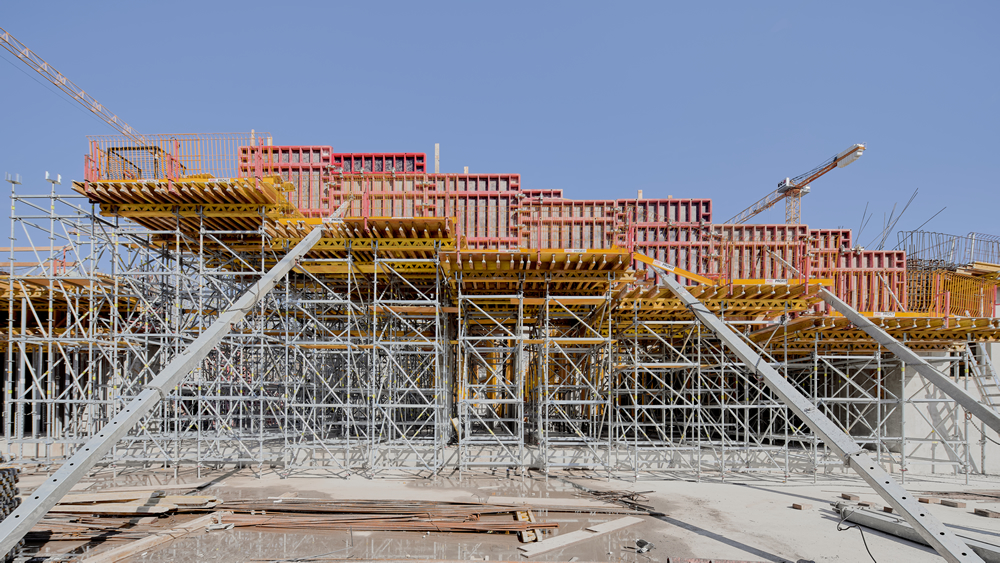

Világszínvonalú zsaluzati és állványozási technikával épült az új Néprajzi Múzeum, fotó: ZÁÉV
Világszínvonalú zsaluzati és állványozási technikával épült az új Néprajzi Múzeum, fotó: ZÁÉV
Fotó: ZÁÉV

A zsaluzás és állványozás során a szakemberek számos, a projekt méretéből és szerkezeti kialakításából adódó kihívásra találtak megoldást.

Egyoldali falak építése a munkagödörben

Izgalmas feladatot jelentett az egy ütemben kiásott hatalmas munkagödör, melynél a munkatér-határolást az épülettől független résfal szerkezettel oldották meg.

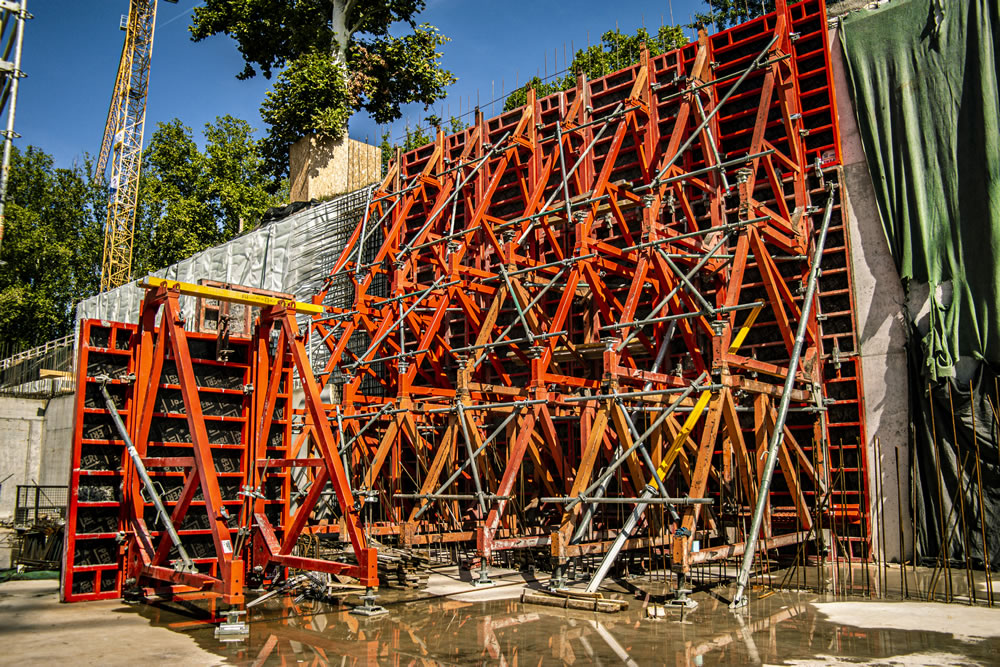

A 730 folyóméternyi bélésfalhoz helyenként akár 8-9 méter magas egyoldali falzsaluzatra volt szükség. Az egyoldali falak kivitelezésekor PERI TRIO keretvázas falzsaluzatot használtak, a betonozás során a zsaluzatra ható frissbetonnyomásból származó terheket SB támbakok segítségével vezették le.

Világszínvonalú zsaluzati és állványozási technikával épült az új Néprajzi Múzeum, fotó: ZÁÉV
Világszínvonalú zsaluzati és állványozási technikával épült az új Néprajzi Múzeum, fotó: ZÁÉV
Fotó: ZÁÉV

Az íves zárófödém zsaluzatának készítése

Érdekes kihívást jelentett az íves zárófödém kivitelezése is. A zárófödém a többszintes szerkezeti részek felett az épület hossztengelyével megegyezően futó, utófeszítéssel megerősített monolit gerendázattal, és ezekre merőleges fiók-gerendákkal készült el. Az építmény kialakításából adódóan nagyságrendileg 14.000 négyzetméternyi nagy belmagasságú födémet kellett elkészíteni, folyamatosan változó zsaluzási síkkal. Az épület belsejében sok rámpa és látványlépcső tette komplexebbé a födémzsaluzatok tervezését és kivitelezését.

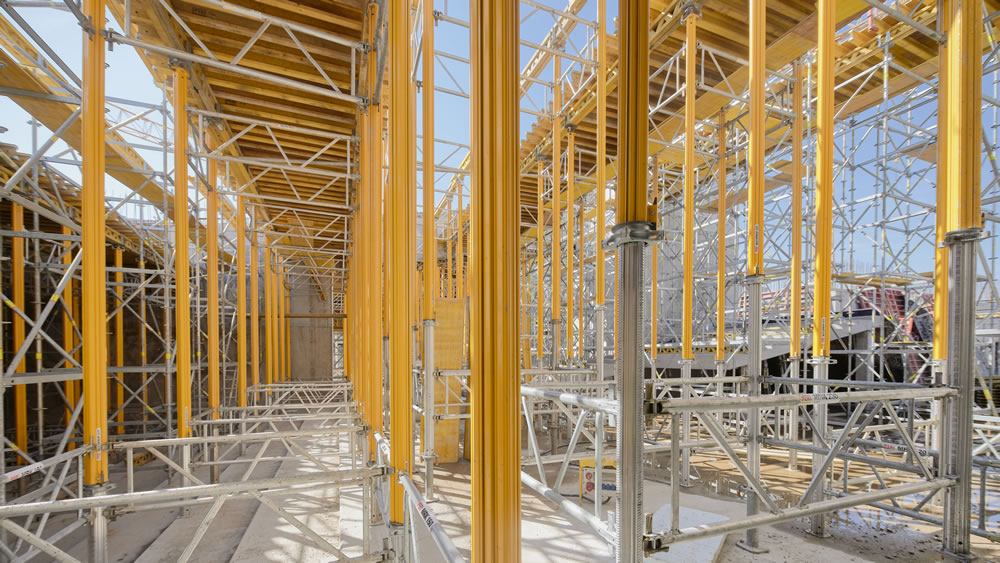

A bonyolult geometriájú, nagy belmagasságú födémek építéséhez a PERI MULTIPROP teherhordó tornyai mellett PERI UP FLEX tornyokat is használtak, melyek nagy teherbírással, könnyű építhetőséggel, variálhatósággal és bonthatósággal alkalmasak voltak a változó magasságú és vastagságú födémek és gerendák zsaluzásához.

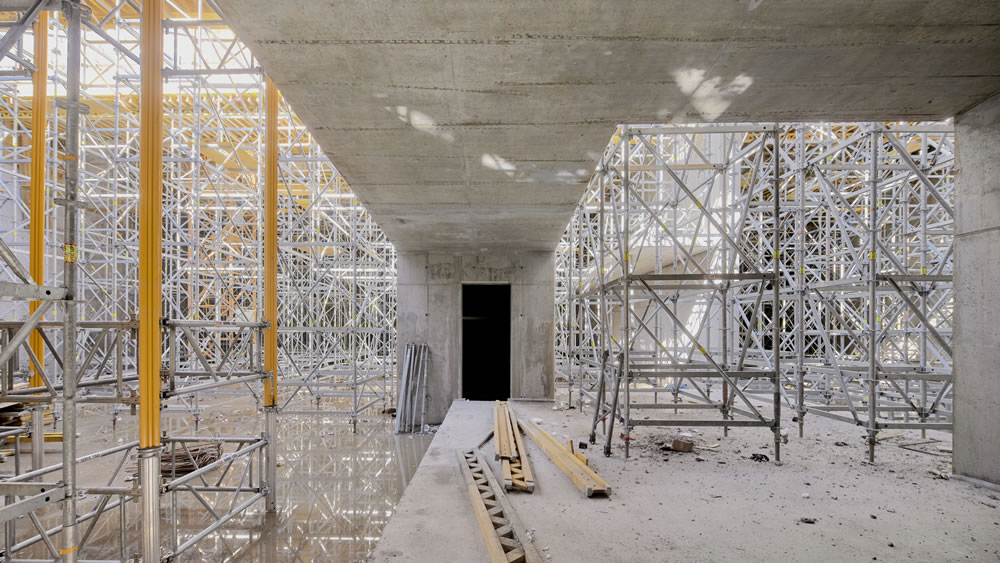

Világszínvonalú zsaluzati és állványozási technikával épült az új Néprajzi Múzeum, fotó: Batár Zsolt
Világszínvonalú zsaluzati és állványozási technikával épült az új Néprajzi Múzeum, fotó: Batár Zsolt
Fotók: Batár Zsolt

Faltartók zsaluzatának készítése

Az épület két végében konzolosan túlnyúló épületrészek alatti faltartók a földszint feletti födém síkja alatt beépített feszítő kábelekkel kerültek gyámolításra. A faltartó fenék-zsaluzatánál követelmény volt, hogy a függőleges és vízszintes terheket nagy biztonsággal elviselje. A betonozáskor kis alakváltozás sem volt megengedett, mivel a kábelekbe bejuthatott volna a cementtej, ezzel lehetetlenné téve a szakszerű utófeszítést és kiinjektálást. A változó magasságú vasbeton szerkezet fenékzsaluzatát PERI VARIOKIT rendszerrel és a gazdaságosságukért is kedvelt MULTIPROP támaszokkal oldották meg.

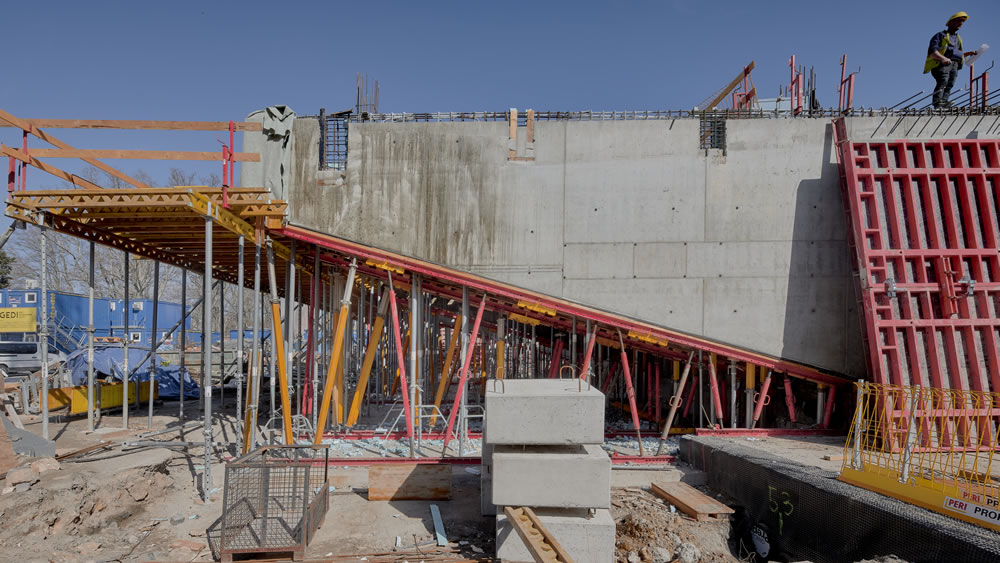

Világszínvonalú zsaluzati és állványozási technikával épült az új Néprajzi Múzeum, fotó: Batár Zsolt
Világszínvonalú zsaluzati és állványozási technikával épült az új Néprajzi Múzeum, fotó: Batár Zsolt
Fotó: Batár Zsolt
A hírben szereplő termékek
PERI MULTIPROP födémtámasz

PERI MULTIPROP födémtámasz

A MULTIPROP támaszok egyedileg és - MULTIPROP keretekkel összekapcsolva - teherhordó toronyként egyaránt alkalmazhatók födémzsaluzatok alátámasztására. Az acél csőtámaszokkal összehasonlítva, az alumínium MULTIPROP kisebb önsúlya mellett lényegesen nagyobb terhek (90 kN-ig) viselésére alkalmas. A rendelkezésre álló különböző kerethosszakkal négyzet vagy téglalap alaprajzú teherviselő tornyok alakíthatók ki, melyek optimálisan az építkezés igényeihez igazíthatók. A keretek egyben munkaállványok padozatának alátámasztásához vagy oldalkorlátként is alkalmazhatók.

Termékismertető
Műszaki adatok
Tovább
Termék kártya
PERI TRIO keretvázas falzsaluzat

PERI TRIO keretvázas falzsaluzat

Az univerzális TRIO falzsaluzat rendszer minden olyan esetben jól alkalmazható, ahol fő szempont a gyors zsaluzási idő, a hagyományos DW átkötési rendszerek használatával. A minden elemcsatlakozáshoz használható BFD kapocs és további praktikus rendszermegoldások tették a TRIO-t közkedveltté számtalan projekt során világszerte. A TRIO a továbbfejlesztett MAXIMO keretvázas zsaluzattal együtt is alkalmazható. Sok tartozék, mint a BFD kapocs vagy az MXK betonozó konzol rendszer mindkét rendszerrel egyaránt használhatók.

Termékismertető
Műszaki adatok
Tovább
Termék kártya
PERI UP Flex teherhordó torony

PERI UP Flex teherhordó torony

A PERI UP Flex egy univerzális, sokoldalúan felhasználható moduláris állványrendszer. A 25 cm-es, illetve 50 cm-es raszter kialakítás lehetővé teszi a teherhordó állványzat legkülönfélébb geometriákhoz és terhekhez való optimális igazítását. Így például a szárak egyszerűen összeköthetők a koncentrált terhek levezetése érdekében. A PERI UP Flex segítségével a teherhordó tornyok, az előtéttárcsával kiegészített teherhordó tornyok, valamint a térállványok is gazdaságosan kivitelezhetők. Az önbiztosító járótáblák, a „Gravity Lock”-kal ellátott hevederek, valamint a munkafelületek teljesen sík és zárt fedése révén a rendszer különösen nagy biztonságot nyújt.

Termékismertető
Műszaki adatok
Tovább
Termék kártya
