A Sika adalékszerek alkalmazása elősegíti a hideg időben való betonozást
Az építőiparban gyakran előfordul, hogy télen, hideg időjárási viszonyok mellett kell betonozási munkákat végezni. A levegő és a beton alacsony hőmérséklete megköveteli a különleges intézkedések foganatosítását a betonozással kapcsolatban.
A téli betonozás technológiájában alapvető fontosságú, hogy megvédjük a betont az első megfagyástól. A betonban lévő víz megfagyása addig jelent fokozott veszélyt a beton további szilárdulására, élettartamára, amíg az el nem éri a kritikus 5 N/mm² nyomószilárdságot. Amíg ugyanis a beton ennél gyengébb, addig nem képes felvenni a megfagyó víz duzzadásából, a beton pórusfalaira ható erőkből származó feszültségeket és így maradandó károsodásokat szenved.
Az idő, amely ennek a kritikus 5 N/mm² nyomószilárdságnak az eléréséhez szükséges, a következőktől függ:
- az alkalmazott cement szilárdsági osztálya,
- a víz-cement tényező,
- a beton és a környezet hőmérséklete.

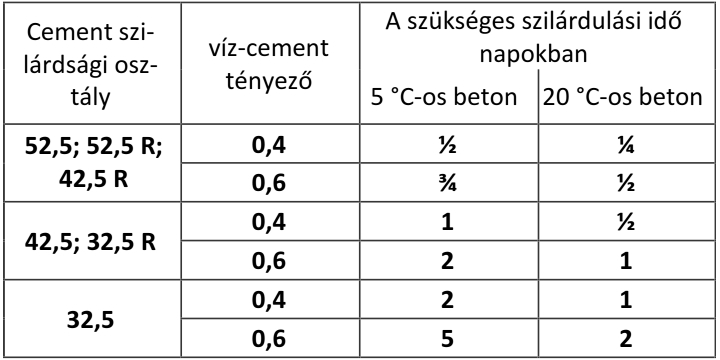

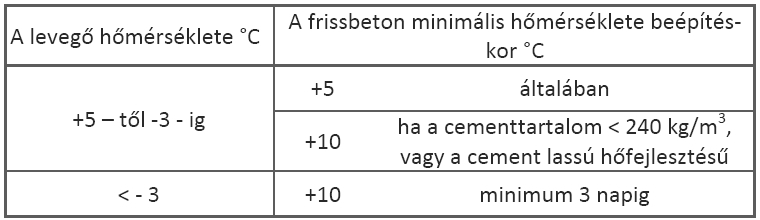

A következő táblázatok tájékoztatást adnak a szilárdulási idők minimumáról, illetve az alacsony külső hőmérsékletek mellett a frissbeton megkövetelt hőmérsékletéről.
A táblázatból kiolvasható, hogy adott receptúra esetén magasabb szilárdsági osztályú cement használata jelentősen gyorsítja a beton szilárdulását.
Látható továbbá, hogy azonos paraméterek mellett a víz-cement tényező 0,2 értékkel való csökkentése a kritikus szilárdság elérésének idejét kb. a felére csökkentette. A víz-cement tényező ily módon való csökkentését csak képlékenyítő, vagy folyósító adalékszerek segítségével érhetjük el. Ezen adalékszerek ugyanis lehetővé teszik, hogy közel azonos összetétel és konzisztencia mellett az adott keveréket kevesebb vízzel, azaz kisebb víz-cement tényezővel készíthessük el.
A következő grafikonokban a beton nyomószilárdsági eredményei láthatók a 20 °C-os, 28 napos beton nyomószilárdságának %-ában:
Mint látható, egy normál szilárdulási sebességű cement 20 °C–on a 28 napos szilárdságának felét valamivel több, mint 3 nap alatt éri el. Ugyanez a cement 5 °C–on ugyanezt az eredményt több, mint 6 nap alatt hozza, tehát a szilárdulás sebessége kb. a felére csökkent.
Tévhitek a fagyásgátlókkal kapcsolatban:
- A fagy- és olvasztósóálló betonokat nem fagyásgátló adalékszerrel kell készíteni.
- A fagyásgátló adalékszert nem lehet benzinkutaknál "fagyálló" néven megvásárolni.
- A fagyásgátló adalékszerek az alacsony hőmérsékleten, +5 és -5 °C között végzett betonozást segítik.
- A fagyásgátló adalékszerek alapvetően nem kötés- illetve szilárdulásgyorsító adalékszerek (hacsak nincs ilyen mellékhatásuk), szerepük pusztán a C3A - trikalcium-aluminát - szemcsék kötésblokkolásának feloldása.
- Használatuk ezért nem pótolja a hideg időben történő betonozáshoz szükséges intézkedések megtételét.
Mi a megoldás?
- Lehetőség szerint kerüljük az extrém hideg időben történő betonozást.
- Melegítsük az adalékanyagot és a keverővizet.
- Hideg időszakban használjunk nagyobb hőfejlesztésű, magasabb szilárdsági osztályú cementeket.
- A kritikus nyomószilárdság gyorsabb elérése érdekében csökkentsük a tervezett beton víz-cement tényezőjét képlékenyítő, vagy folyósító adalékszerekkel.
- Védjük a betont melegítéssel, letakarással a hidegtől legalább addig, amíg el nem éri a megfagyás szempontjából kritikus 5 N/mm² nyomószilárdságot.
- Ha bizonytalanok vagyunk a technológiában, először mindig érdeklődjünk arra alkalmas szakembernél és csak azután cselekedjünk.
| Termék megnevezése | Termék típusa | Az alkalmazás célja |
|---|---|---|
| SikaPlast; Sika ViscoCrete | Folyósító adalékszerek | A fagyási szilárdság gyors elérése a vízcsökkentés következtében |
| Sika FS 1 | Fagyásgátló adalékszerek | A fagyási szilárdság gyors elérése |
| Sika Rapid-1 | Szilárdulásgyorsító adalékszer | A nagyon nagy korai szilárdság igen gyors elérése |
