Tűzgátló gipszkarton építőlemezekből, fém tartó- és merevítőbordákból és esetenként hőszigeteléssel készül

Új vizsgálati eredmények, ÉMI vizsgálat

A tűzvédelmi dobozolások minősítéséhez az ÉMI Nonprofit Kft. szentendrei Tűzvédelmi Vizsgáló Laboratóriumában úgynevezett nagymodell-vizsgálatra került sor.

A vizsgálat során különböző rétegrendű vízszintes szerelőcsatornák és függőleges szerelőaknák kerültek kialakításra oly módon, hogy az egyik részük a tűztérben került elhelyezésre, a másik részük pedig a tűzvédelmi szerkezeten keresztül átvezetve a tűztéren kívülre került. A tűzvédelmi dobozok tűztéri részén azok belsejében, a tűztéren kívüli részen, a külső felületeken hőelemek kerültek elhelyezésre, amelyekkel mérni tudták az említett felületek hőmérséklet-változásait, úgy a tűztérbe eső szakaszon, mint a tűztéren kívüli részeken is.

Tűzvédelmi dobozolás

A tűzszakasz-határt jelentő fal- és/vagy födémszerkezeten áthaladó olyan vízszintes szerelőcsatorna, illetve függőleges szerelőakna, amely a gépészeti szerelvényeket (pl. kábelek, csővezetékek) tűzgátló módon, legfeljebb három oldalról határolja. Tűzgátló gipszkarton építőlemezekből, fém tartó- és merevítőbordákból és esetenként hőszigeteléssel készül.

Az így elkészített dobozok feladata, hogy a tűz ne terjedjen át a dobozon keresztül az egyik tűzszakaszból a másikba.

A vizsgálat alapján a szerkezetek tűzállósági határérték-osztályát két szempont szerint állapították meg:

  • nincs éghető anyag a dobozban
  • van éghető anyag a dobozon belül

A vizsgálati eredmények a dobozon kívül keletkezett tűzhatásra vonatkoznak. (o→i, ho)

A tűzvédelmi dobozok egy-, két- és háromoldali kialakítással készülhetnek. A négyoldali dobozkialakítás nem megengedett.

A dobozok megengedett maximális keresztmetszeti mérete: 600 x 600 mm.

Tűzvédelmi szerelőcsatornák

Vízszintes tűzvédelmi dobozolások, R-CD 27/60 és R-UD 30 profilokra szerelt tűzgátló gipszkartonnal.

Szerelőcsatorna egy réteg RF 15 tűzgátló gipszkartonnal, háromoldali védelemmel
Szerelőcsatorna egy réteg RF 15 tűzgátló gipszkartonnal, háromoldali védelemmel
Szerelőcsatorna egy réteg RF 15 tűzgátló gipszkartonnal, háromoldali védelemmel
Szerelőcsatorna két réteg RF 15 tűzgátló gipszkartonnal, kétoldali védelemmel
Szerelőcsatorna két réteg RF 15 tűzgátló gipszkartonnal, kétoldali védelemmel
Szerelőcsatorna két réteg RF 15 tűzgátló gipszkartonnal, kétoldali védelemmel

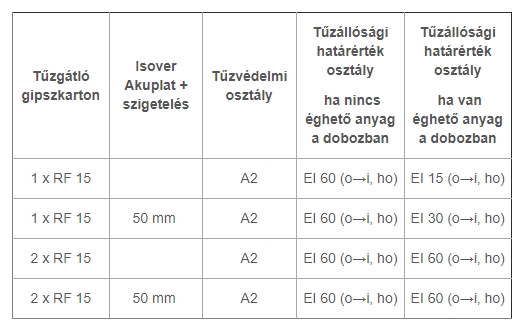

Rigips tűzvédelmi dobozolások - Tűzvédelmi szerelőcsatornák
Rigips tűzvédelmi dobozolások - Tűzvédelmi szerelőcsatornák

Tűzvédelmi szerelőakna

Függőleges tűzvédelmi dobozolások, R-CW 50 és R-UW 50 profilokra szerelt tűzgátló gipszkartonnal.

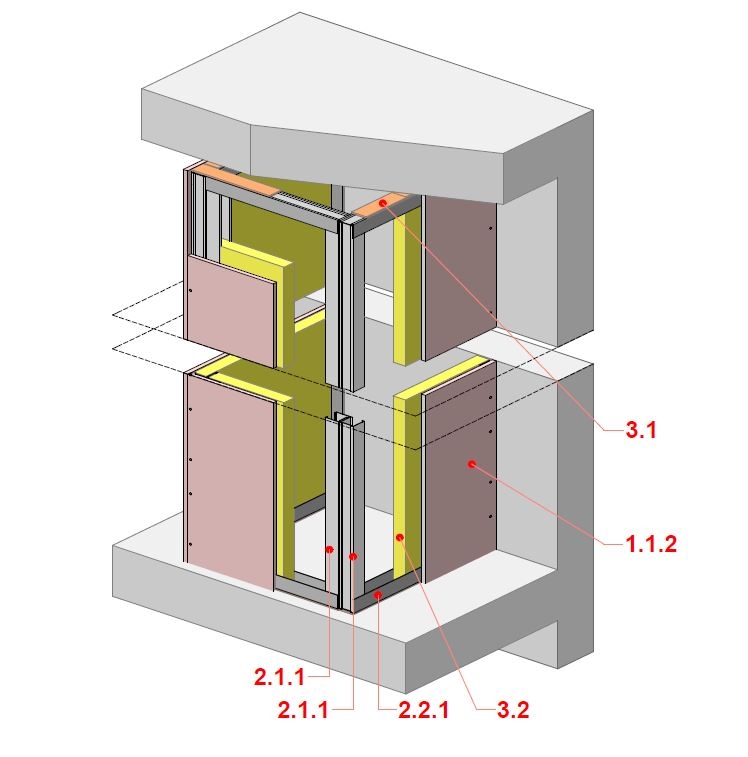

Szerelőakna egy réteg RF 15 tűzgátló gipszkartonnal, háromoldali védelemmel
Szerelőakna egy réteg RF 15 tűzgátló gipszkartonnal, háromoldali védelemmel
Szerelőakna egy réteg RF 15 tűzgátló gipszkartonnal, háromoldali védelemmel

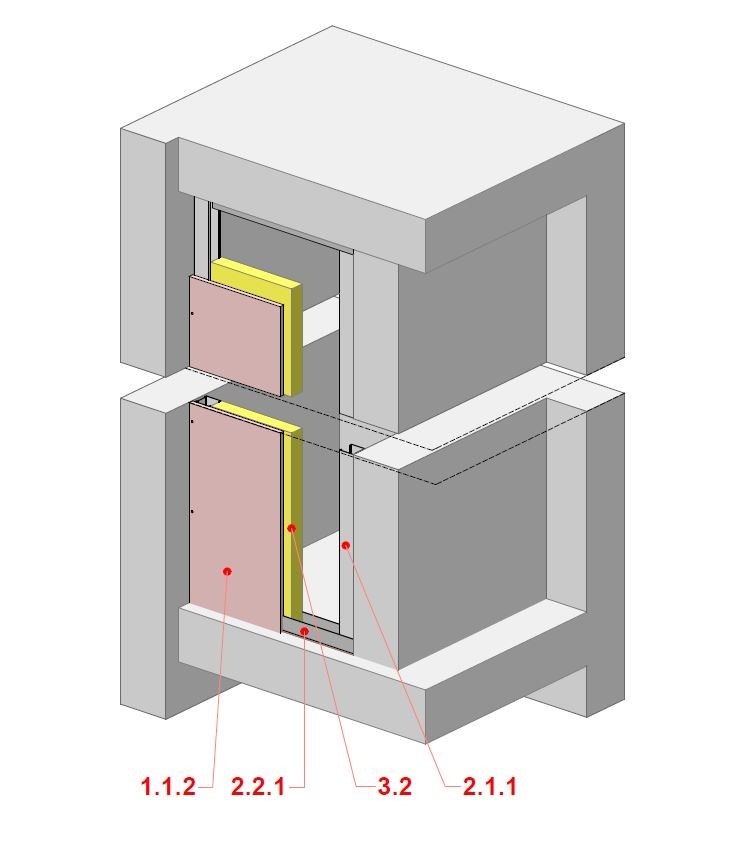

Szerelőakna egy réteg RF 15 tűzgátló gipszkartonnal, egyoldali védelemmel
Szerelőakna egy réteg RF 15 tűzgátló gipszkartonnal, egyoldali védelemmel
Szerelőakna egy réteg RF 15 tűzgátló gipszkartonnal, egyoldali védelemmel

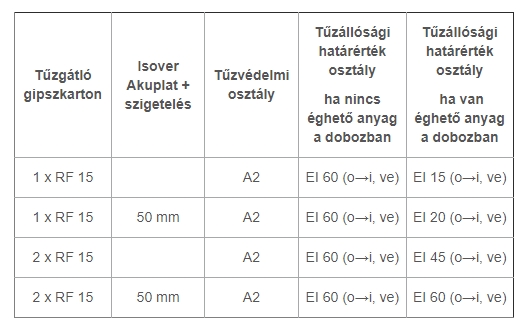

Rigips tűzvédelmi dobozolások - Tűzvédelmi szerelőakna
Rigips tűzvédelmi dobozolások - Tűzvédelmi szerelőakna

Kombinált tűzvédelmi dobozolások

Kombinált tűzvédelmi dobozolások, függőlegesen R-CW 50 és R-UW 50 profilokra, vízszintesen R-CD 27/60 és R-UD 30 profilokra szerelt tűzgátló gipszkartonnal.

Rigips kombinált tűzvédelmi dobozolások
Rigips kombinált tűzvédelmi dobozolások

A kombinált dobozokat vízszintes és függőleges szakaszok alkotják, falhoz vagy födémhez kerülnek rögzítésre.

A vizsgálat menete

Vizsgálati szabvány: prEN 1366-5:2019
Osztályozási szabvány: MSZ EN 13501-2:2016
Vizsgálati tűzhatás: MSZ EN 1363-1:2020
Vizsgálati jegyzőkönyv száma: M1-T185K-21373-2020

Felhasznált termékek

1.1.2 Rigips RF 15 tűzgátló gipszkarton
2.1.1 R-CW 50x50x0,6 Rigiprofil
2.2.1 R-UW 50x40x0,6 Rigiprofil
2.3 R-CD 60x27x0,6 Rigiprofil
2.4 R-UD 30x0,6 Rigiprofil
3.1 Szigetelő szivacscsík
3.2 Isover Akuplat + 50 mm szigetelés
