Monolit vasbeton födém esetén a mennyezetfűtés, -hűtés meggyőző alternatívája
Monolit vasbeton födém esetén a vakolat alatti mennyezetfűtés, -hűtés megoldás kiváltására alkalmas a födémben elhelyezett, úgynevezett felületközeli kialakítás előgyártott REHAU panelekkel. Alkalmazása családi és társasházakban is hatékony.
A monolit vasbeton födém alsó vasalata alá kerül a csővezeték beépítése. Jellemzője, hogy az energia betárolása mellett a sugárzó hatás jelentősen érvényesül.
Az üzemi előgyártás magas minőséget garantál. A tervezés egyszerű, a kivitelezés rendkívül gyors a standard és egyedi gyártású panelekkel. Kimagasló előnye a maximális komfort, az alacsony bekerülési és üzemeltetési költség.
Szerkezetépítéssel együtt haladó, jól ütemezhető kivitelezési mód. A beszállítás az ütemtervnek megfelelően a beépítés időpontjában történik, így elkerülhető a kivitelezőnek többletköltséggel járó közbenső raktározás.
Minden panel a terv szerinti egyedi azonosítóval ellátott, ami a műszaki adatok mellett tartalmazza a fektetés helyét is. Kivitelezés során a födémre daruval helyezett szállítókeretről egy ember képes a paneleket a födémzsalura helyezni. Nincs maradék cső, nincs karbantartási igény.
Lépések a gondolattól a megvalósításig
A megvalósíthatóság mérlegelése
Szempontok: födém kialakítás, hőigény, hőnyereség, hőellátás, mennyezet kiképzése.
A felhasználás első mérlegelése során tisztázandó, hogy a REHAU panelek alkalmazásának alapvető feltételei adottak-e?
- monolit födém
- hő- és hűtési igény kielégítése
- álmennyezet nem megengedett
Szakágak tervezési egyeztetése
A tervezés korai fázisában kell meghatározni az építész, a statikus és az épületgépész hármasának az alkalmazás feltételeit:
- a termikusan nem aktiválható tiltott zónák és a gipszkarton falak beépítése esetén a szerelési sávok meghatározását
- a bekötő vezetékek elhelyezését és azok kivezetésének helyét, irányát

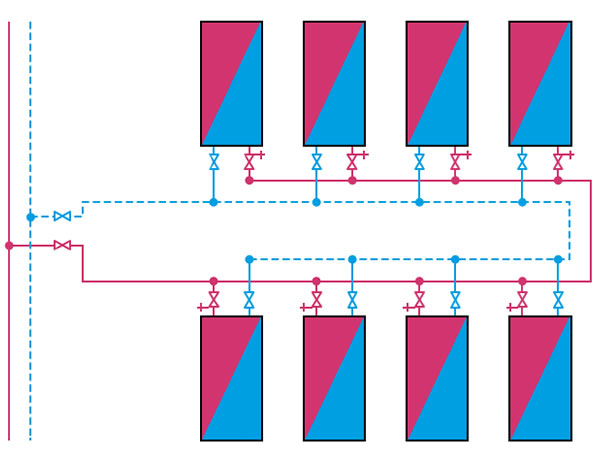

Épületgépész tervezés
Létesítési feltételek, tervezési alapadatok, BAUSOFT adatbázis:
A megváltozott időjárási viszonyok következtében a helyiségek egész évi maximális komfortjának biztosítására kifogástalan műszaki és gazdaságos megoldás a felületközeli előszerelt födémfűtés, -hűtés panelek használata. A modern építési technológiák teszik lehetővé a legalább 200 mm vastagságú monolit vasbeton födémek alsó vasalata alá elhelyezett csővezetékek beépítését, amellyel a sugárzó hőhatás jelentősen érvényesül.
A panelek hatékony alkalmazásának főbb építészeti feltételei az egyenletes teljesítményprofil fűtés és hűtés esetén, az ablakfelületek hőátbocsátási tényezője 0,8-1,3 W/m²K értékű legyen, valamint napsugárzás elleni külső védelem alkalmazása. Az aktív zónában függesztett, zárt álmennyezet nem megengedett.
Jellemző tervezési adatok, amelyek a gondos méretezést azonban nem helyettesítik: fűtés esetében a szokásos előremenő hőmérséklet 28-35 °C, a tartósan megengedett maximális előremenő hőmérséklet 45 °C.
A magyarországi éghajlati viszonyok mellett a javasolt minimális hűtési előremenő hőmérséklet 15-16 °C. Hűtött helyiségek esetén a páratartalom szempontjából kritikus helyiségeknél, harmatponti felügyelet alkalmazása javasolt.
Felületközeli épületszerkezet-temperálásnál a 75-85 W/m² hűtési, illetve fűtési teljesítmény is elérhető, ezzel a teljes fűtési és hűtési igény lefedhető.
Javasolt maximális nyomásveszteség körönként 300 mbar. A rendszermegoldás gyors reagálású, reakciósebessége kb. 20 W/m²h, felületi hőmérséklet változása kb. 2 K/h.
A modulok csőfektetése kettős kígyóvonalú, amely homogénebb hőmérséklet-eloszlást eredményez az épületszerkezetben és egyenletesebb hőmérséklet profilt biztosít a födém felületén.
- ponthegesztett acélháló
- alsó vasalat
- távtartó
- RAUTHERM SPEED 14x1,5 mm

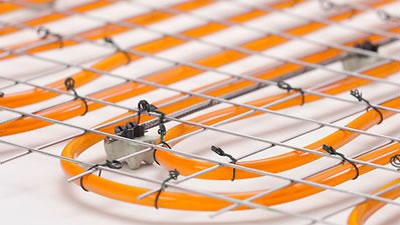

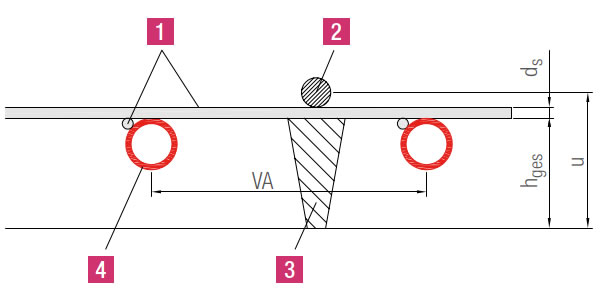

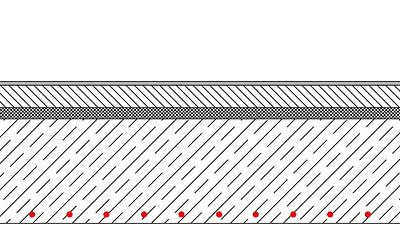

A segéd acélháló és a födém alsó síkja közötti távolságot műanyag távtartók, látszóbeton esetén a segéd acélhálóra erősített öntött beton távtartók biztosítják. A cső tengelytávolsága a födém alsó síkjától 23 mm.
A kivitelezés előkészítése
- szerelési segédanyagok, kiegészítő rendszer elemek rendelése
- a tervezői kiírás alapján a panelek ütemezett rendelése
- a helyi adottságoknak megfelelő anyagmozgatás megtervezése

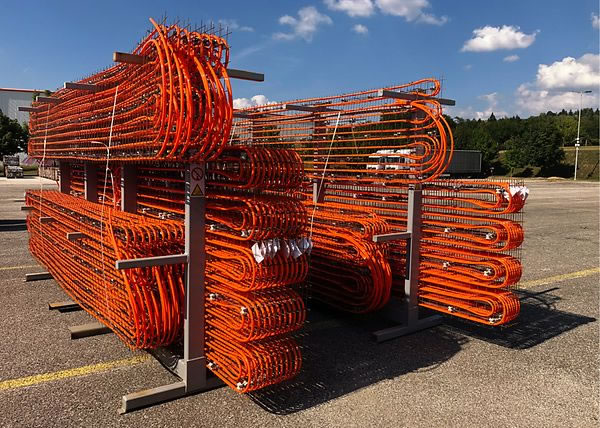

Az előszerelő üzemben a csővezetékeket a kiviteli tervnek megfelelően (mezőméret, osztástávolság, körhossz) fektetik a segéd acélhálóra. Az építkezésre a panelek kiszállítása daruval és villás targoncával egyszerűen mozgatható szállítókereten történik.
A kivitelezés fő lépései
- a panelek mozgatása a kamionról közvetlenül a födémre

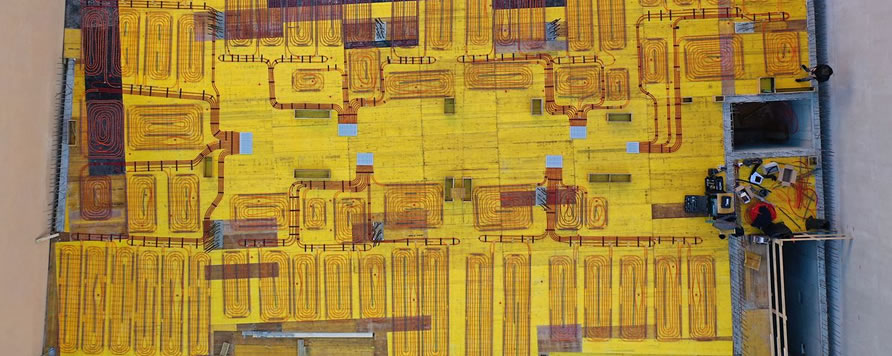

- a számozott panelek kiviteli terv szerinti elhelyezése
- összekötő vezetékek fektetése és kivezetése a födémből
- nyomáspróba a csőrendszer készre jelentése után
- második nyomáspróba a betonozási folyamat befejezése után
- osztó-gyűjtő bekötése
- nyomástartás a csőrendszerben a betonozás közben

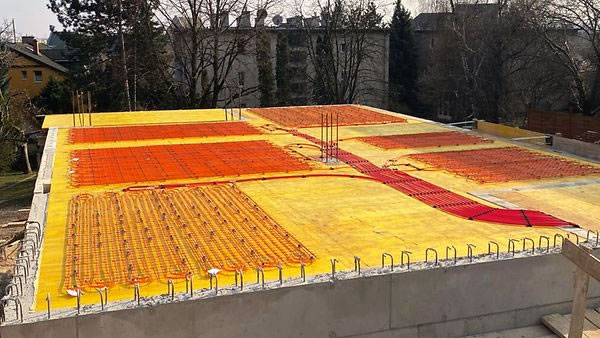

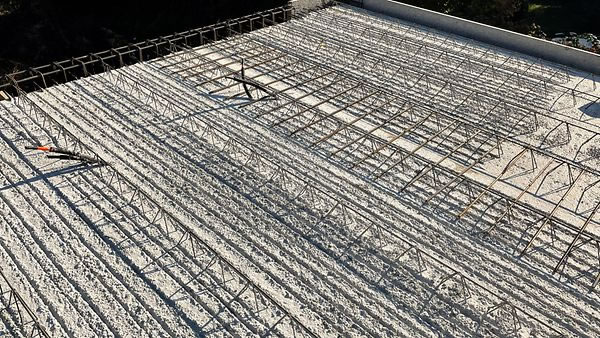

A munkaterület rendkívül rövid időn belül átadható a vasbeton szerelőknek:
Műszaki ellenőrzés a kivitelezési fázisban
A szemrevételezés során ellenőrizni kell a zsaludobozok elhelyezését és rögzítését, valamint a modul-, illetve csőelrendezést az érvényes szerelési tervek alapján, a csatlakozó vezetékek elhelyezését az alsó vasalaton és azok rögzítését, valamint a tökéletes bevezetést a zsaludobozba. A betonba ágyazott toldóhüvelyes kötéseket a DIN 18560 értelmében védőszalaggal kell körbetekerni. A nyomáspróbát vízzel vagy levegővel a gyártói előírás szerint kell végezni.
A vasszerelés közbeni esetleges sérülésből adódó tömítetlen helyek felismerése érdekében a fűtési köröket a betonozási folyamat alatt végig nyomás alatt kell tartani.
A betonozási folyamat befejezése után szükség van egy második szemrevételezéses ellenőrzésre és nyomáspróbára. Téli időszakban a vízzel végzett nyomáspróba esetén figyelni kell a lefagyás veszélyére. Ilyenkor célszerű választás a levegővel történő nyomáspróba.
A végrehajtott vizsgálatokat minden esetben írásban kell rögzíteni. A REHAU ePaper felületen található Műszaki tájékoztatóból jegyzőkönyv minták tölthetők le, úgy a vízzel, mint a levegővel történő első és második nyomáspróbára.
Beüzemelés
- felfűtés a betonozást végző cég engedélyét követően történhet
- beszabályozás
Rendszerelemek és jellemzőik
Panelméretek
- szélesség 0,75-0,90-1,05-1,20-1,50 m
- hosszúság 0,9-5,70 m, 15 cm ugrásokkal
- egyedi létesítményfüggő panelméret is rendelhető
RAUTHERM SPEED cső 14x1,5 PE-Xa, térhálósított polietilén cső, oxigéndiffúzió-záró réteggel, 2x1,0 m hosszú bekötővezetékek a modul terven előírt oldalán rögzítve.
Kiegészítő elemek
- sűrített levegős csatlakozó és véglezáró dugó
- öntött beton távtartó
- műanyag távtartó
- bekötődoboz, átvezető doboz
- hálóösszekötő elem
A RAUTHERM SPEED cső alkalmazásának előnyei
- megfelel az építkezés követelményeinek – kivitelezés -10 °C-ig végezhető
- tartósan tömör, O-gyűrű nélküli toldóhüvelyes kötés
- nem érzékeny a feszültség okozta repedésképződésre
- a kötéstechnika biztosítja a maradék darabok felhasználását
- hosszú élettartam és biztonság
Az előgyártás haszna a rendkívül rövid kivitelezési idő
Az előszerelő üzemben a csővezetékeket a kiviteli tervnek megfelelően (mezőméret, osztástávolság, körhossz) fektetik a segéd acélhálóra. Minden egyes modul a terven megadott egyértelmű azonosító számmal kerül kiszállításra. Az azonosító kártyán feltüntetésre kerülnek a modulban letekert cső- és csatlakozóvezeték hosszak is. A kiszállítás az építkezésre szállítókereten, "just in time" rendszerben történik.
A REHAU panel újabb felhasználási módja a klímapanel

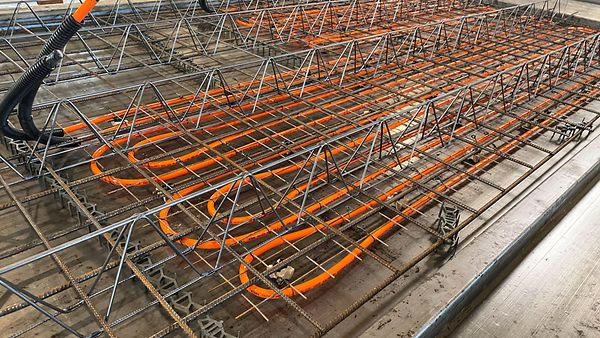

A mesterpanel födémelem gyártása során kerülnek elhelyezésre a REHAU panelek, így már a betonozási munka is üzemi körülmények között történik, tehát az előszerelés és az előgyártás is, ami a helyszíni élőmunka és kivitelezési idő további radikális csökkentését jelenti.
Az előnyök összefoglalása
- energetikai szempontból kedvező fűtő/hűtő rendszer
- a nedves mennyezetfűtés-, hűtéshez hasonlóan gyors reagálású, helyiségenként jól szabályozható
- igazolt teljesítmény értékek
- kiváló termikus komfort, "kellemes hűtés" huzat nélkül
- teljesértékű fűtésre és hűtésre is alkalmas
- helyiségek tűzállósági besorolásától függetlenül alkalmazható, tűzállósága 120 perc
- alacsony beruházási- és üzemeltetési költség
- szerkezetépítéssel együtt haladó rendkívül gyors, jól ütemezhető kivitelezés
- a szállítókeretek egyszerűen daruval és villástargoncával mozgathatók
- építkezésen az élőmunkát csökkenti
Több hazai társasházban és családi házban került felhasználásra a REHAU gyárilag előszerelt födémfűtés, -hűtés panel. Ezzel magyarországi gyakorlatban is bizonyítást nyert nagy előnye, a minimális élőmunka, ami alacsony szerelői létszámmal gyors, szakszerű szerelést tett lehetővé.
A technológia megfelel a kor tudományos és technikai színvonalának felületfűtés-, hűtés területén.
